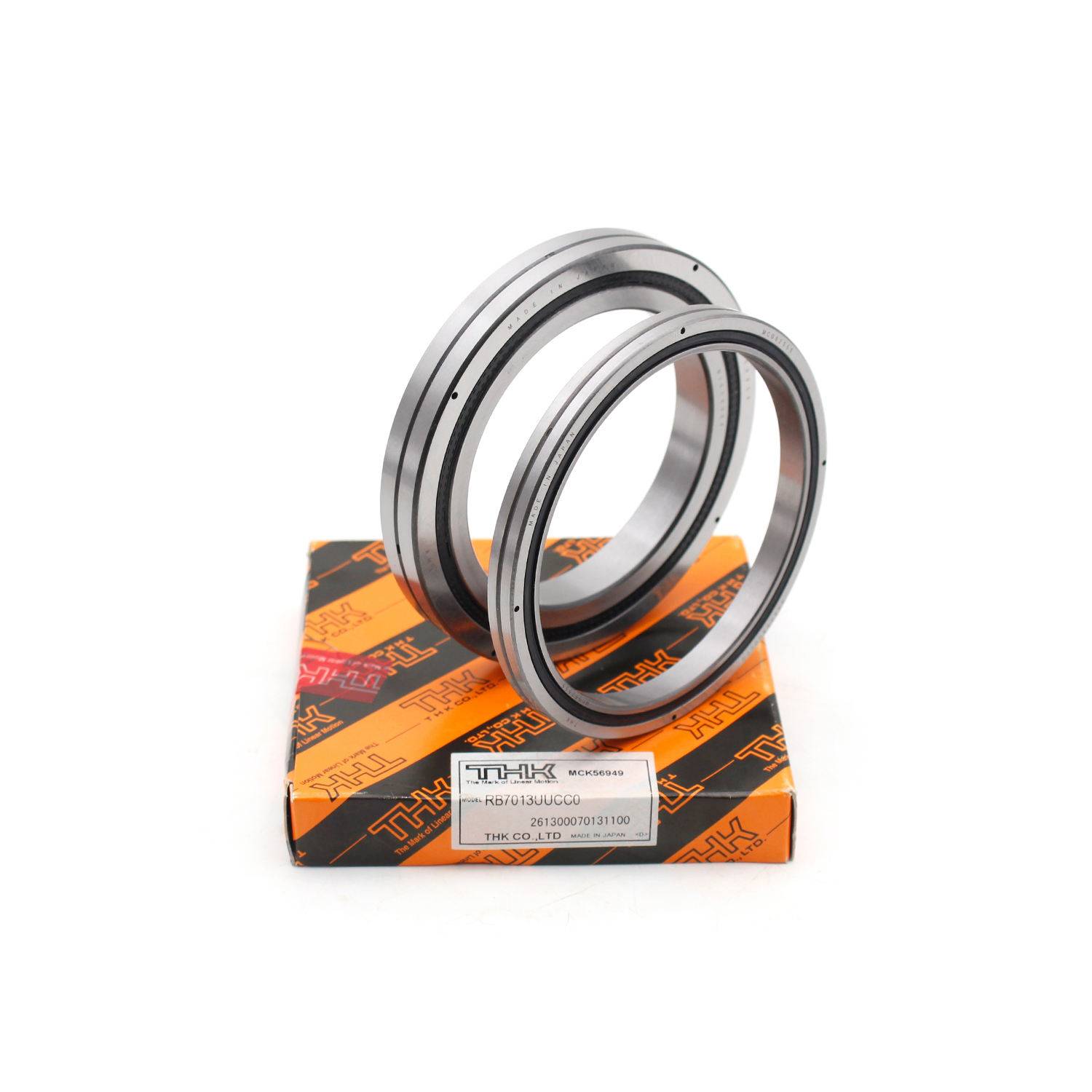

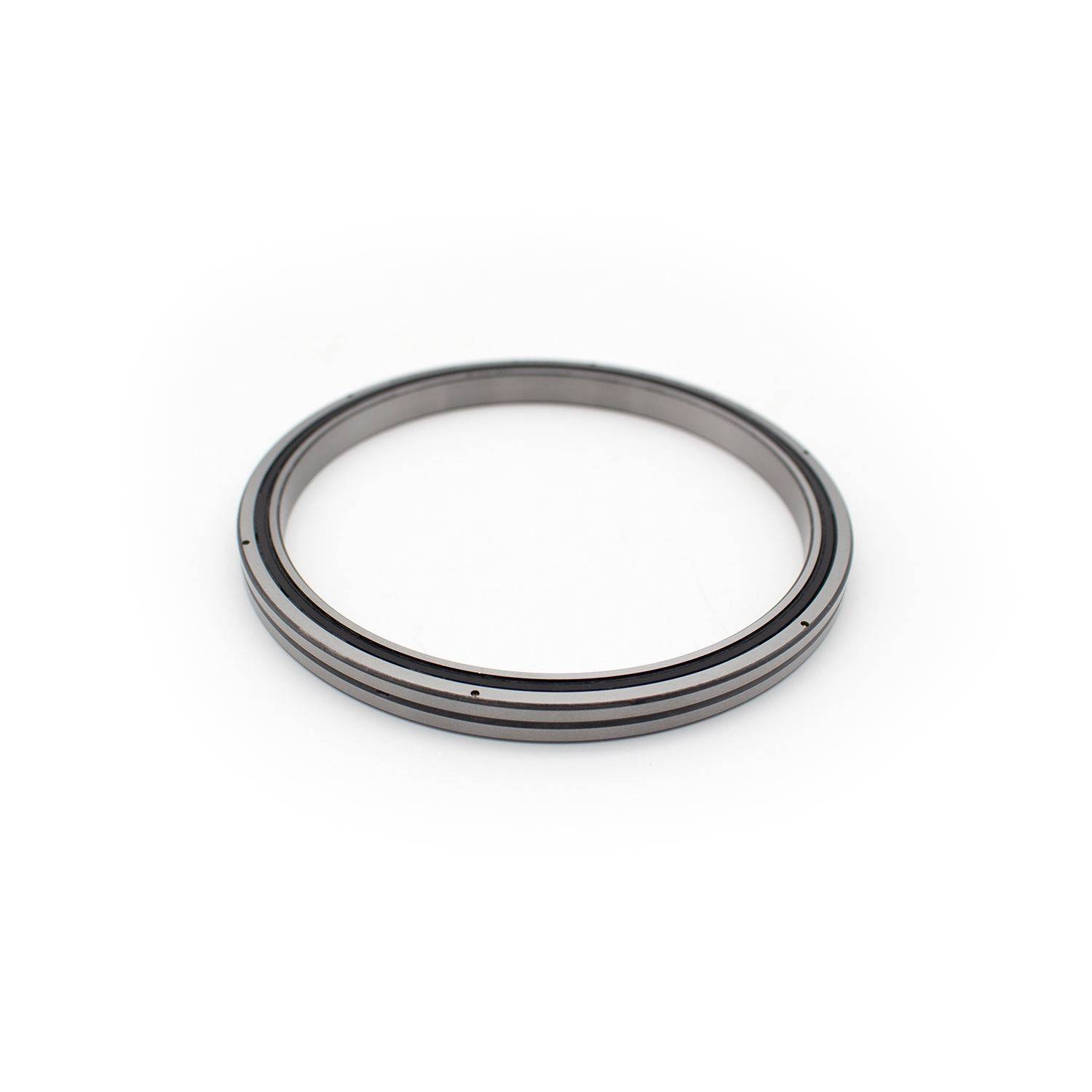

THK RB7013UUCC0 Круговое роликовое кольцо
RB7013UUCC0 - это стандартный скрещенный роликовый подшипник (кросс-роликовое кольцо) из серии THK RB, предназначенный для вращения внутреннего кольца с высокой точностью и жесткостью THK. Он имеет разделяемое внешнее кольцо и интегрированное внутреннее кольцо с цилиндрическими роликами, расположенными перпендикулярно в пазах 90 ° V через распорный фиксатор.
RB7013UUCC0 - это подшипник со скрещенными роликами стандартного типа (Cross-Roller Ring) из серии THK RB, предназначенный для вращения внутреннего кольца с высокой точностью и жесткостью. Он имеет разделяемое внешнее кольцо и встроенное внутреннее кольцо с цилиндрическими роликами, расположенными перпендикулярно в пазах 90 В через распорный фиксатор. Эта конструкция позволяет подшипнику одновременно поддерживать радиальные, осевые и моментные нагрузки в компактном профиле. Модель оснащена на заводе двойными резиновыми контактными уплотнениями (UU) и стандартной внутренней предварительной нагрузкой (CC0), что обеспечивает устойчивость к загрязнению и стабильное вращение.
Официальные технические спецификации
| Параметр | Ценность | Единица |
|---|---|---|
| Модель | RB7013UUCC0 | — |
| Внутренний диаметр (d) | 70 | мм |
| Наружный диаметр (D) | 100 | мм |
| Ширина (B) | 13 | мм |
| Диаметр круга питч-ролика (dp) | 84 | мм |
| Минимальная фаска (r) | 0.6 | мм |
| Диаметр установки вала (ds) | 77 | мм |
| Диаметр приспособления снабжения жилищем (Dh) | 92 | мм |
| Базовый динамический рейтинг нагрузки (C) | 19.4 | к Н |
| Номинальная статическая нагрузка (C60) | 27.7 | к Н |
| Масса | 0.35 | кг |
| Внутренняя предзагрузка | CC0 | Стандартный (THK обычная предварительная нагрузка) |
| Тип уплотнения | УУ | Двойные резиновые контактные уплотнения (с обеих сторон) |
| Фиксатор | Проставка фиксатор | Точность роликового наведения |
| Смазка | AFB ‑ LF Смазка | Фабричная литий-базовая смазка |
| Рабочая температура | -15C до + 80C | Стандартный спектр услуг |
| Класс точности | P0 (PN2) | ИСО 492 / АБЕК 1 |
Ключевые особенности дизайна (официальный сайт THK)
- Высокая жесткость и компактность: перекрещенные роликовые конструкции обеспечивают на 3-4 более высокую жесткость, чем обычные двухрядные тонкие радиально-упорные подшипники в тонком форм-факторе.
- Многонаправленная грузоподъемность: один подшипник поддерживает радиальные, осевые и моментные нагрузки, упрощая механическую конструкцию.
- Стабильный низкий крутящий момент: распорные фиксаторы предотвращают перекос роликов и устраняют трение между роликами, обеспечивая последовательное и плавное вращение.
- Защита от загрязнения: двойные уплотнения UU блокируют попадание пыли, стружки и хладагента, продлевая срок службы в промышленных условиях.
- Простота установки: разделяемое внешнее кольцо упрощает монтаж; предварительно собранный с роликами и фиксатором для прямой установки.
- Стандартная предварительная нагрузка (CC0): заводская предварительная нагрузка исключает внутренний зазор для стабильной точности позиционирования.
Типичные применения
- Прецизионные поворотные столы для станков и измерительных приборов
- Соединения промышленных роботов и поворотные устройства
- Оборудование для производства полупроводников (обработка пластин, инструменты для контроля)
- Медицинское диагностическое и визуализирующее оборудование
- Системы оптического позиционирования и модули точной автоматизации
Объяснение модельного кода (стандарт THK)
| Код | Значение |
|---|---|
| РБ | Основной тип (разделимое наружное кольцо, вращение внутреннего кольца) |
| 70 | Внутренний диаметр = 70 мм |
| 13 | Ширина = 13 мм |
| УУ | Двойные резиновые контактные уплотнения (с обеих сторон) |
| CC0 | Стандартная внутренняя предварительная нагрузка (THK нормальная предварительная нагрузка) |
