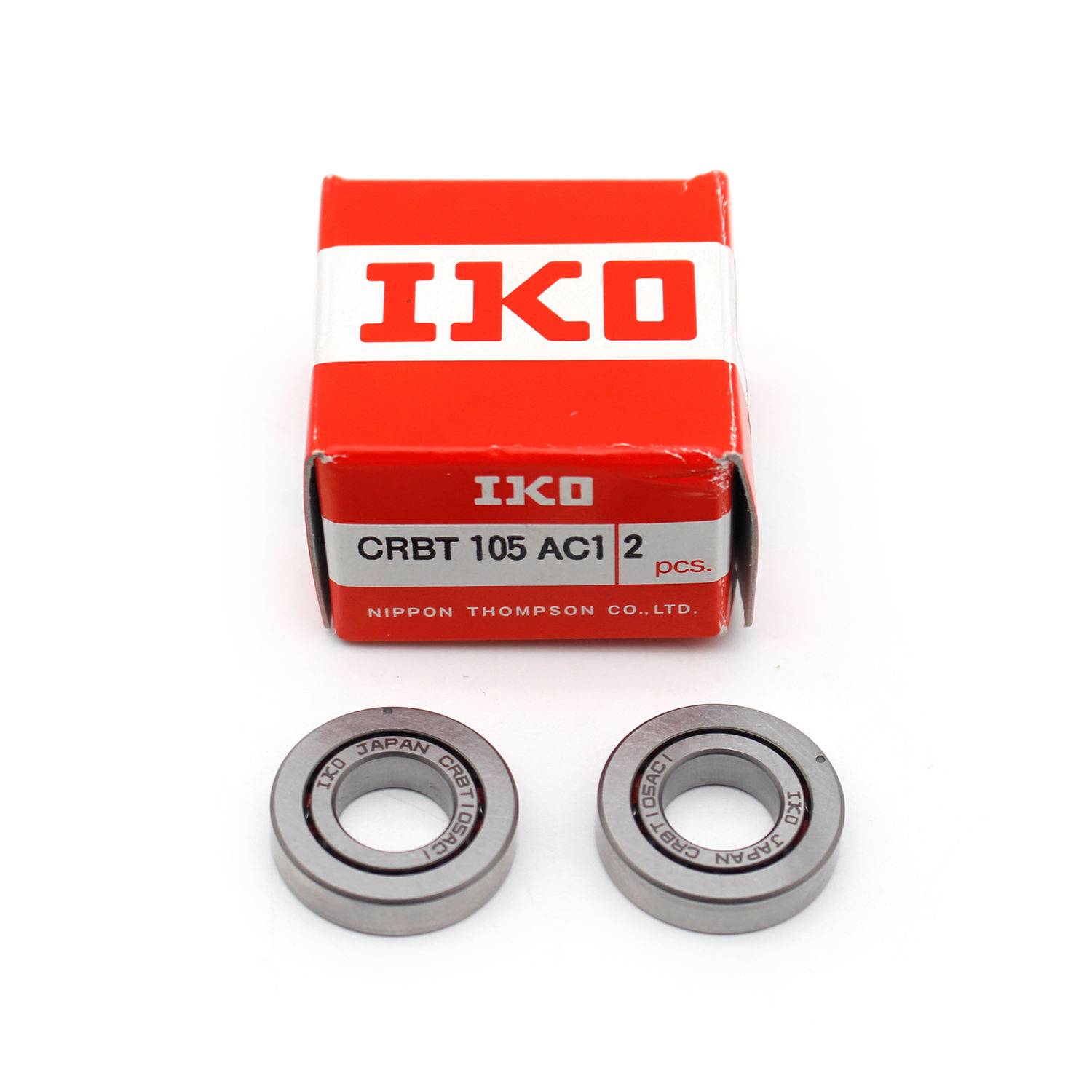

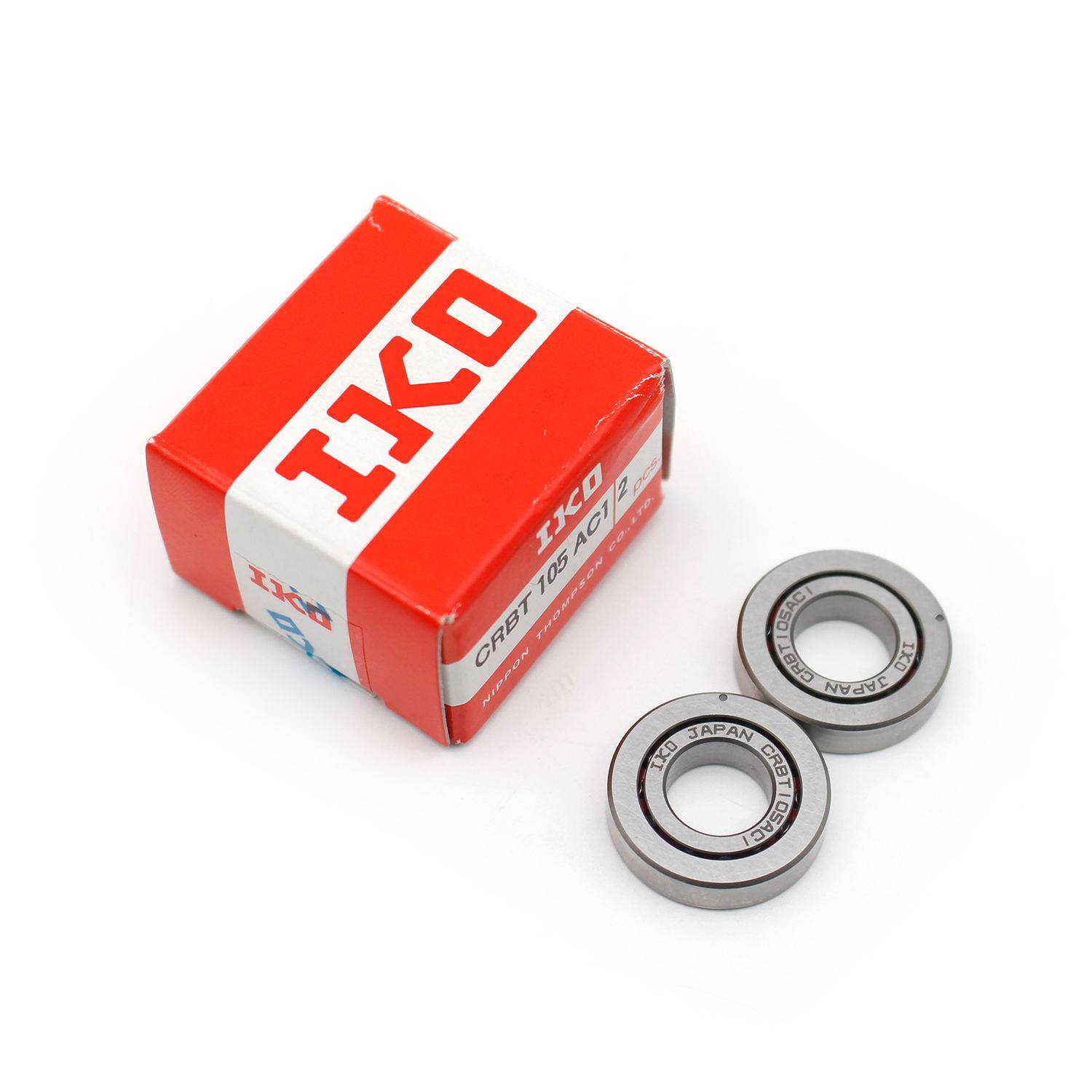

IKO CRBT105AC1 Супер тонкий поперечный роликовый подшипник
CRBT105AC1 - это сверхтонкий, сверхмалый скрещенный роликовый подшипник из серии CRBT IKO, предназначенный для экстремальных прецизионных применений с ограниченным пространством. Он состоит из цилиндрических роликов, поочередно расположенных под углом 90 ° между прецизионным заземлением внутреннего и внешнего колец, управляемых прецизионным разделительным фиксатором.
CRBT105AC1 - это сверхтонкий, сверхмалый скрещенный роликовый подшипник из серии IKO CRBT, предназначенный для экстремальных прецизионных применений с ограниченным пространством. В нем представлены цилиндрические ролики, поочередно расположенные на 90 ° между прецизионным заземлением внутреннего и внешнего колец, управляемые прецизионным сепараторным фиксатором. Эта конструкция позволяет подшипнику одновременно выдерживать радиальные, осевые и моментные нагрузки в чрезвычайно компактном форм-факторе. Устройство оснащено на заводе фиксатором типа сепаратора (A) и радиальным внутренним зазором C1, что обеспечивает исключительную жесткость, точность вращения и минимальный прогиб.
Официальные технические спецификации
| Параметр | Ценность | Единица |
|---|---|---|
| Модель | CRBT105AC1 | — |
| Внутренний диаметр (d) | 10 | мм |
| Наружный диаметр (D) | 21 | мм |
| Ширина (B) | 5 | мм |
| Минимальная фаска (r) | 0.15 | мм |
| Диаметр монтажа вала (da) | 12.5 | мм |
| Диаметр монтажа корпуса (Da) | 17 | мм |
| Базовый динамический рейтинг нагрузки (C) | 1,120 | N |
| Номинальная статическая нагрузка (C60) | 811 | N |
| Масса | 9.0 | г (0,009 кг) |
| Фиксатор | Тип сепаратора (А) | Точность роликового наведения |
| Внутренний зазор | C1 | Малый радиальный внутренний зазор |
| Материал | Высокоуглеродистая хромовая подшипниковая сталь (SUJ2) | — |
| Рабочая температура | -20C до + 110C | Стандартный спектр услуг |
| Класс точности | JIS Класс 0 (P0) | ИСО 492 / АБЕК 1 |
| Смазка | Фабричная литий-базовая смазка | Non ‑ relubricatable (без масляных отверстий) |
| Структура | Встроенные внутренние / наружные кольца | Ультра-тонкая цельная конструкция |
Ключевые особенности дизайна
- Ультра-тонкий и ультра-маленький профиль: компактные размеры (10215 мм) для экстремальных установок с ограниченным пространством.
- Исключительная жесткость: поперечное расположение роликов обеспечивает в 3-4 раза более высокую жесткость, чем двухрядные радиально-упорные шарикоподшипники в той же оболочке.
- Многонаправленная грузоподъемность: один подшипник поддерживает радиальные, осевые и моментные нагрузки, упрощая конструкцию системы.
- Прецизионный сепаратор: поддерживает выравнивание роликов, уменьшает трение и обеспечивает стабильный вращательный момент.
- C1 Зазор: заводской небольшой радиальный зазор гарантирует высокую точность вращения и минимальный люфт.
- Интегральная конструкция кольца: цельные внутренние / внешние кольца для повышенной жесткости и упрощенного монтажа.
- Предварительно смазанный: заводская смазка для немедленного использования, дополнительная смазка не требуется.
Типичные применения
- Компактные соединения промышленных роботов и захватные механизмы
- Миниатюрные прецизионные поворотные столы и ступени позиционирования
- Компактные камеры видеонаблюдения поворотные сборки
- Медицинское диагностическое и хирургическое оборудование
- Оборудование для производства оптических и полупроводниковых приборов
- Высокоточные миниатюрные модули автоматизации
Модель Код Объяснение
| Код | Значение |
|---|---|
| CRBT | Супер тонкий роликовый подшипник |
| 10 | Внутренний диаметр = 10 мм |
| 5 | Ширина = 5 мм |
| А | Сепаратор типа фиксатор |
| C1 | Малый радиальный внутренний зазор |
