THK RA12008UUC0 Перекрестный роликовый подшипник

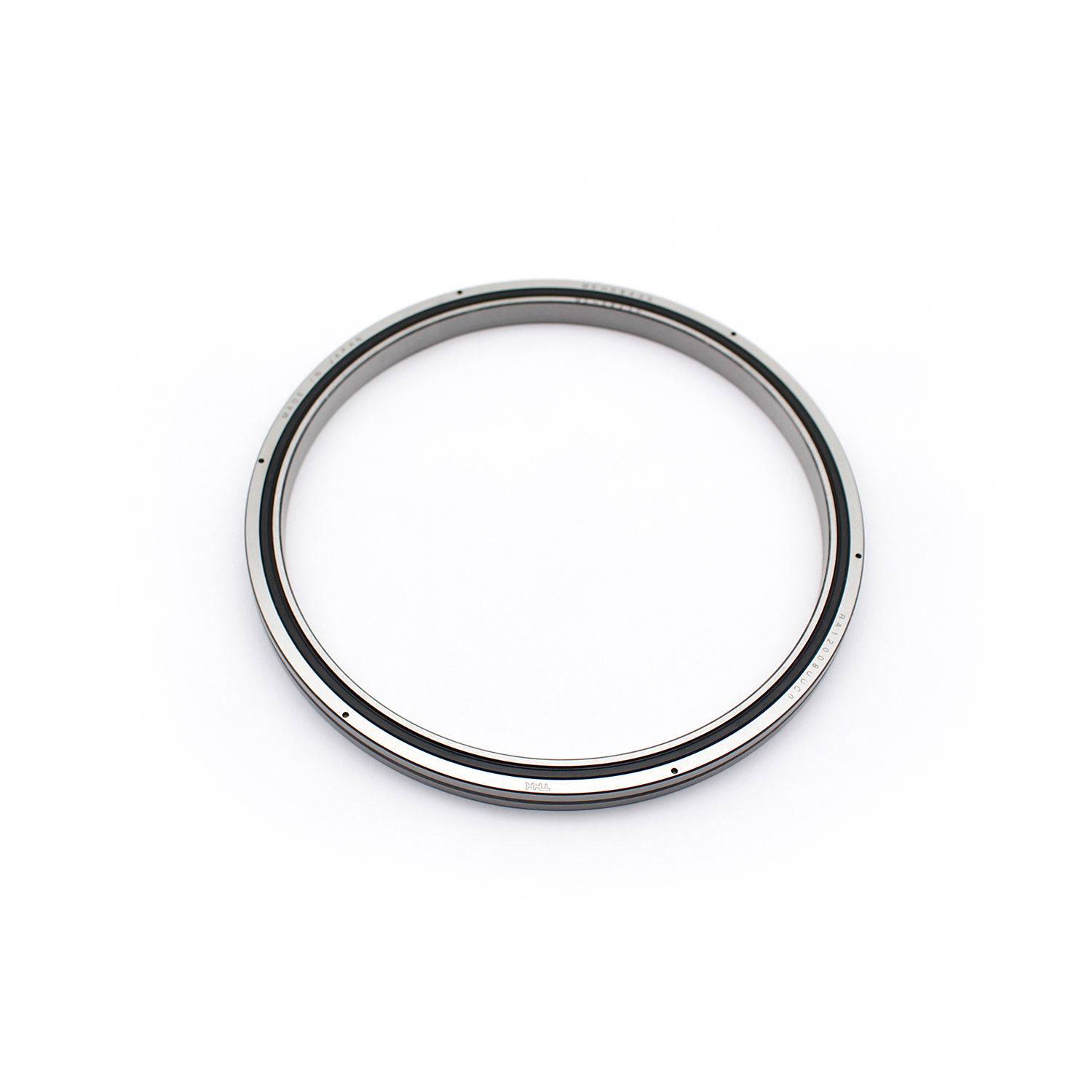

RA12008UUC0 - это высокоточный, тонкосеченный роликовый подшипник из серии RAU THK (интегрированный тип внутреннего / наружного кольца, взаимозаменяемый с серией RA). Он имеет цилиндрические ролики, расположенные ортогонально в V-пазах под углом 90 °, разделенные распорным фиксатором, что позволяет одному подшипнику выдерживать радиальные, осевые и моментные нагрузки во всех направлениях.
RA12008UUC0 - это высокоточный подшипник с тонким поперечным сечением серии THK RAU (встроенный тип внутреннего / наружного кольца, заменяемый серией RA). Он имеет цилиндрические ролики, расположенные ортогонально в 90 V-пазах, разделенных распорным фиксатором, что позволяет одному подшипнику выдерживать радиальные, осевые и моментные нагрузки во всех направлениях. Разработанный для компактного и легкого оборудования, он обеспечивает исключительную точность вращения и жесткость.
Ключевые особенности
- Ультракомпактное поперечное сечение: обеспечивает значительное снижение веса и экономию места в оборудовании.
- Интегрированное внутреннее / наружное кольцо: Поддерживает вращение как внутреннего, так и наружного кольца.
- Конструкция фиксатора распорки: низкий коэффициент трения, стабильный вращательный момент и предотвращает перекос или блокировку роликов.
- Двухсторонние контактные уплотнения (UU): предотвращает утечку и загрязнение смазки, подходит для общих промышленных сред.
- Стандартный радиальный зазор (C0): Балансирует ровность вращения и грузоподъемность.
- Высокая жесткость: жесткость в 3-4 раза выше, чем у обычных шарикоподшипниковых узлов.
- Степень точности: JIS Class 0 (стандартная точность).
Официальные спецификации (Единица измерения: мм, кН, кг)
| Параметр | Ценность |
|---|---|
| Номер модели | RA12008UUC0 |
| Внутренний диаметр (d) | 120 |
| Наружный диаметр (D) | 136 |
| Ширина (B) | 8 |
| Диаметр круга питч-ролика (dp) | 127 |
| Ширина смазочного отверстия (B₁) | 1.5 |
| Минимальная фаска (r) | 0.5 |
| Внутреннее кольцо Диаметр плеча (ds) | 123.5 |
| Наружное кольцо Диаметр плеча (Dh) | 130.5 |
| Базовый динамический рейтинг нагрузки (C) | 7.84 |
| Номинальная статическая нагрузка (C60) | 16.5 |
| Масса | 0.17 |
| Материал | Внутреннее / наружное кольцо и ролики: высокоуглеродистая хромовая подшипниковая сталь; Стопорное устройство: смоляная форма |
| Диапазон рабочих температур | -30C до + 80C |
Приложения
Идеально подходит для прецизионных вращающихся механизмов, требующих компактности и высокой точности, в том числе:
- Соединения промышленных роботов и поворотные столы
- Прецизионные станки и индексирующие столы
- Медицинское оборудование и оптические приборы
- Машины автоматизации и поворотные приводы
