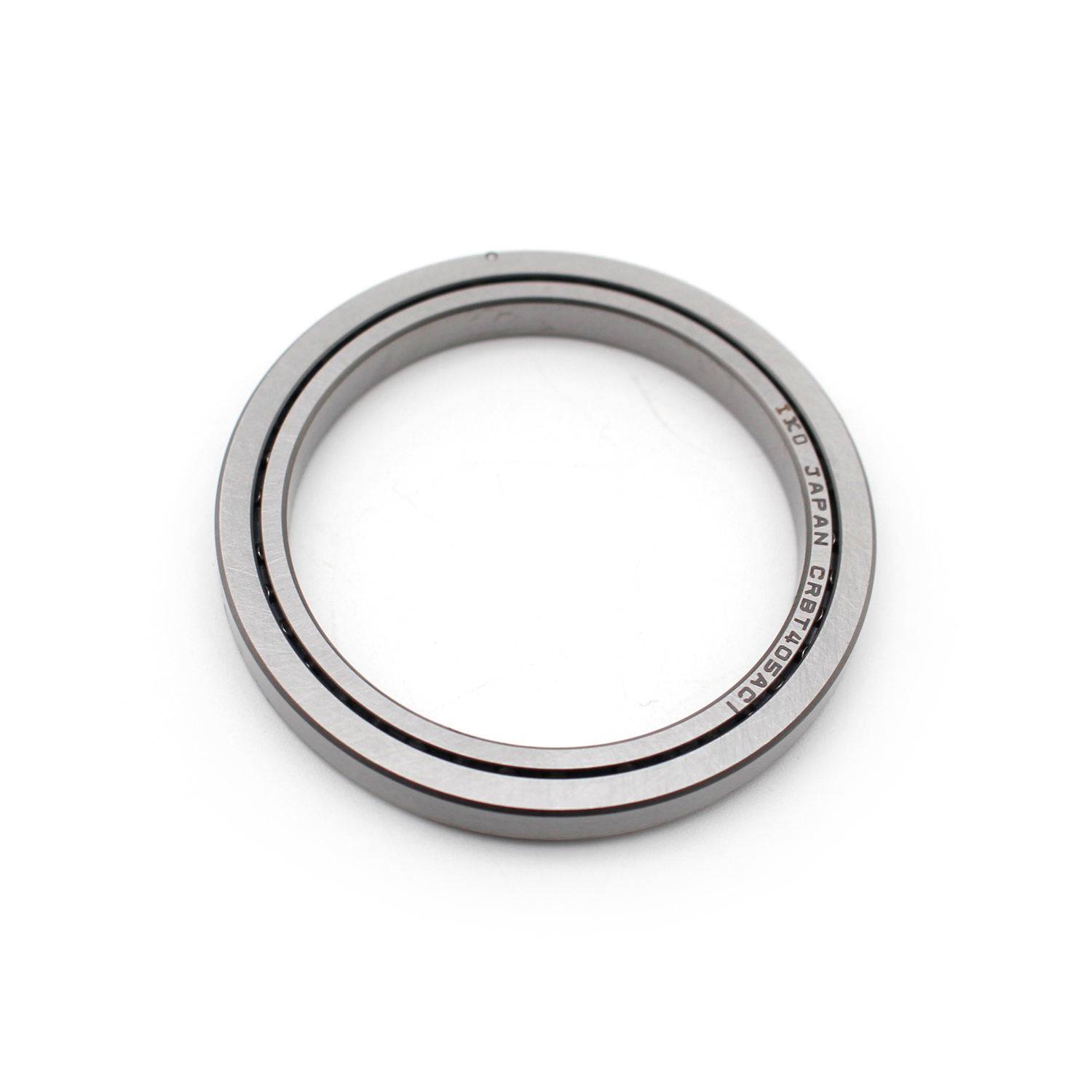

IKO CRBT405AC1 Супер тонкий поперечный роликовый подшипник
CRBT405AC1 - это сверхтонкий роликовый подшипник с высокой жесткостью из серии CRBT от IKO, разработанный для прецизионных применений с ограниченным пространством. Он состоит из цилиндрических роликов, попеременно скрещенных под углом 90 ° между прецизионным внутренним и внешним кольцами, управляемых прецизионным разделительным фиксатором.
CRBT405AC1 - это сверхтонкий роликовый подшипник с высокой жесткостью из серии CRBT IKO, разработанный для прецизионных применений с ограниченным пространством. Он состоит из цилиндрических роликов, попеременно скрещенных на 90 между прецизионным внутренним и внешним кольцами, управляемых прецизионным сепараторным фиксатором. Эта конструкция позволяет подшипнику одновременно выдерживать радиальные, осевые и моментные нагрузки в чрезвычайно компактном форм-факторе. Устройство оснащено на заводе фиксатором типа сепаратора (A) и радиальным внутренним зазором C1, что обеспечивает исключительную жесткость, точность вращения и минимальное отклонение.
Официальные технические спецификации
| Параметр | Ценность | Единица |
|---|---|---|
| Модель | CRBT405AC1 | — |
| Внутренний диаметр (d) | 40 | мм |
| Наружный диаметр (D) | 51 | мм |
| Ширина (B) | 5 | мм |
| Минимальная фаска (r) | 0.15 | мм |
| Диаметр монтажа вала (da) | 42.5 | мм |
| Диаметр монтажа корпуса (Da) | 47 | мм |
| Базовый динамический рейтинг нагрузки (C) | 2,000 | N |
| Номинальная статическая нагрузка (C60) | 2,520 | N |
| Масса | 26.5 | г (0,0265 кг) |
| Фиксатор | Тип сепаратора (А) | Точность роликового наведения |
| Внутренний зазор | C1 | Малый радиальный внутренний зазор |
| Материал | Высокоуглеродистая хромовая подшипниковая сталь (SUJ2) | — |
| Рабочая температура | -20C до + 110C | Стандартный спектр услуг |
| Класс точности | JIS Класс 0 (P0) | ИСО 492 / АБЕК 1 |
| Смазка | Фабричная литий-базовая смазка | Non ‑ relubricatable (без масляных отверстий) |
| Структура | Встроенные внутренние / наружные кольца | Ультра-тонкая цельная конструкция |
Ключевые особенности дизайна
- Ультра тонкий профиль: компактные размеры (40515 мм) идеально подходят для установки с ограниченным пространством.
- Исключительная жесткость: поперечное расположение роликов обеспечивает в 3-4 раза более высокую жесткость, чем двухрядные радиально-упорные шарикоподшипники в той же оболочке.
- Многонаправленная грузоподъемность: один подшипник поддерживает радиальные, осевые и моментные нагрузки, упрощая конструкцию системы.
- Прецизионный сепаратор: поддерживает выравнивание роликов, уменьшает трение и обеспечивает стабильный вращательный момент.
- C1 Зазор: заводской небольшой радиальный зазор гарантирует высокую точность вращения и минимальный люфт.
- Интегральная конструкция кольца: цельные внутренние / внешние кольца для повышенной жесткости и упрощенного монтажа.
- Предварительно смазанный: заводская смазка для немедленного использования, дополнительная смазка не требуется.
Типичные применения
- Шарниры промышленных роботов и манипуляторы
- Точные поворотные столы для станков
- Полупроводниковое производственное и контрольное оборудование
- Медицинские диагностические и визуализирующие приборы
- Системы оптического позиционирования и измерительные приборы
- Высокоточные модули автоматизации и поворотные ступени
Объяснение модельного кода (стандарт IKO)
| Код | Значение |
|---|---|
| CRBT | Супер тонкий роликовый подшипник |
| 40 | Внутренний диаметр = 40 мм |
| 5 | Ширина = 5 мм |
| А | Сепаратор типа фиксатор |
| C1 | Малый радиальный внутренний зазор |
