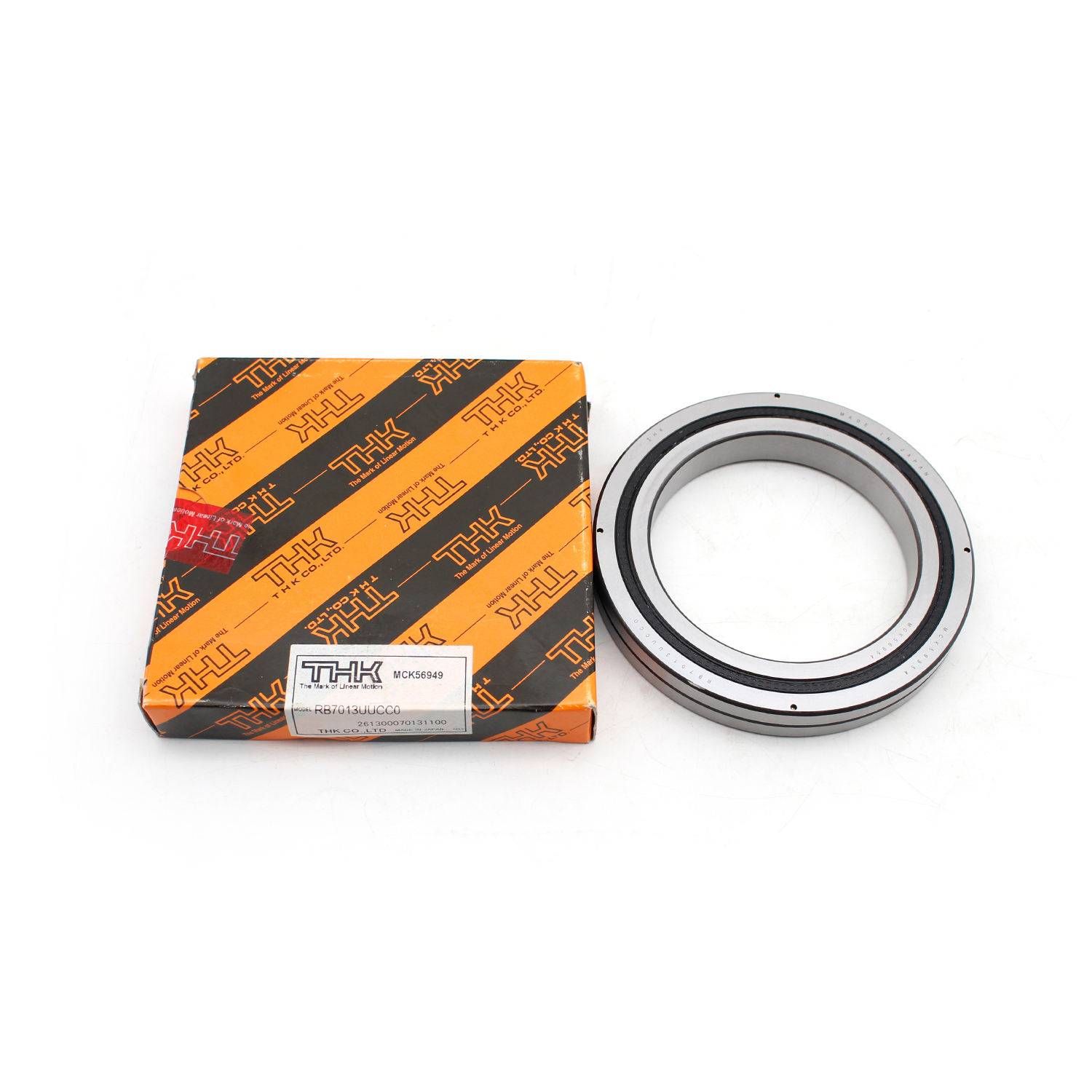

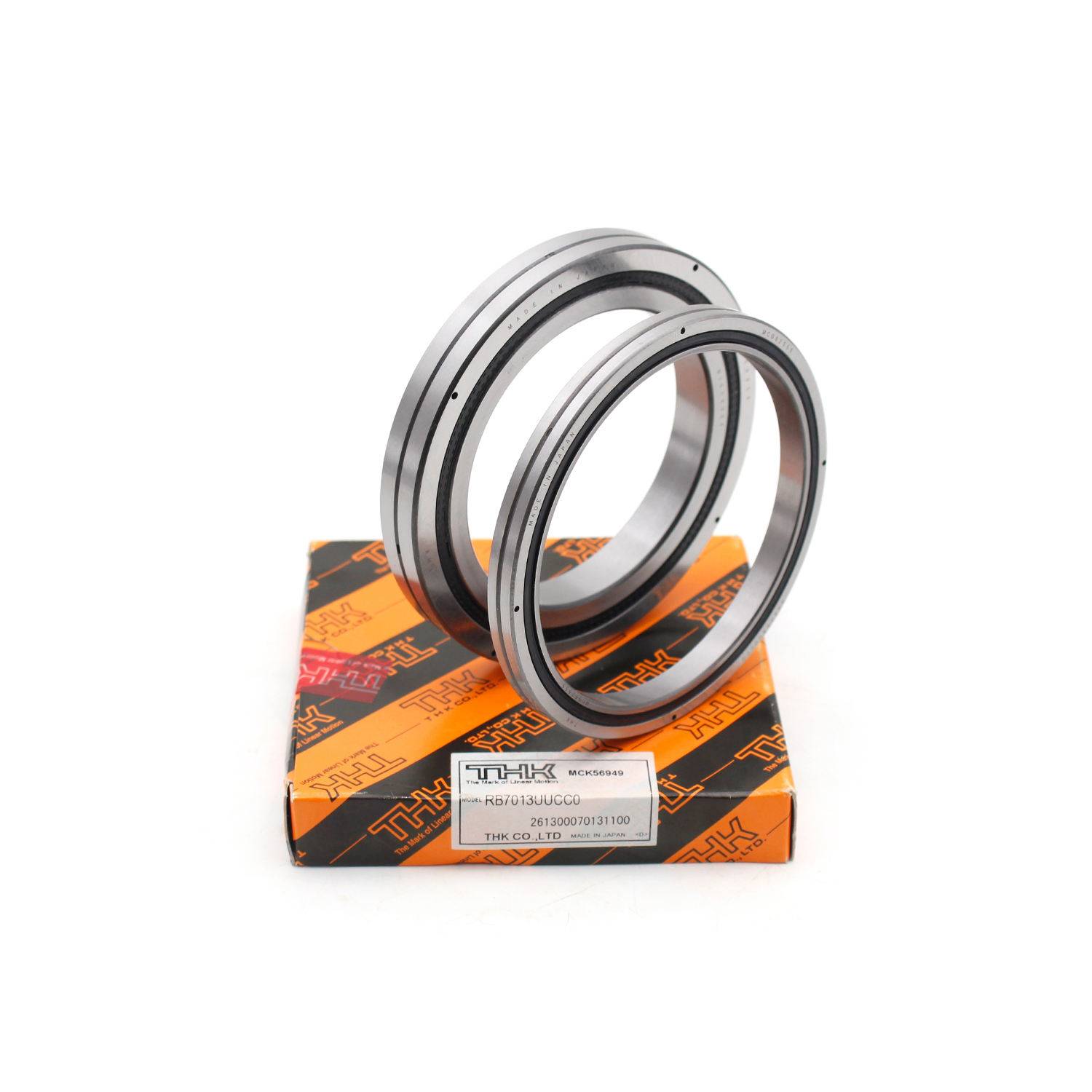

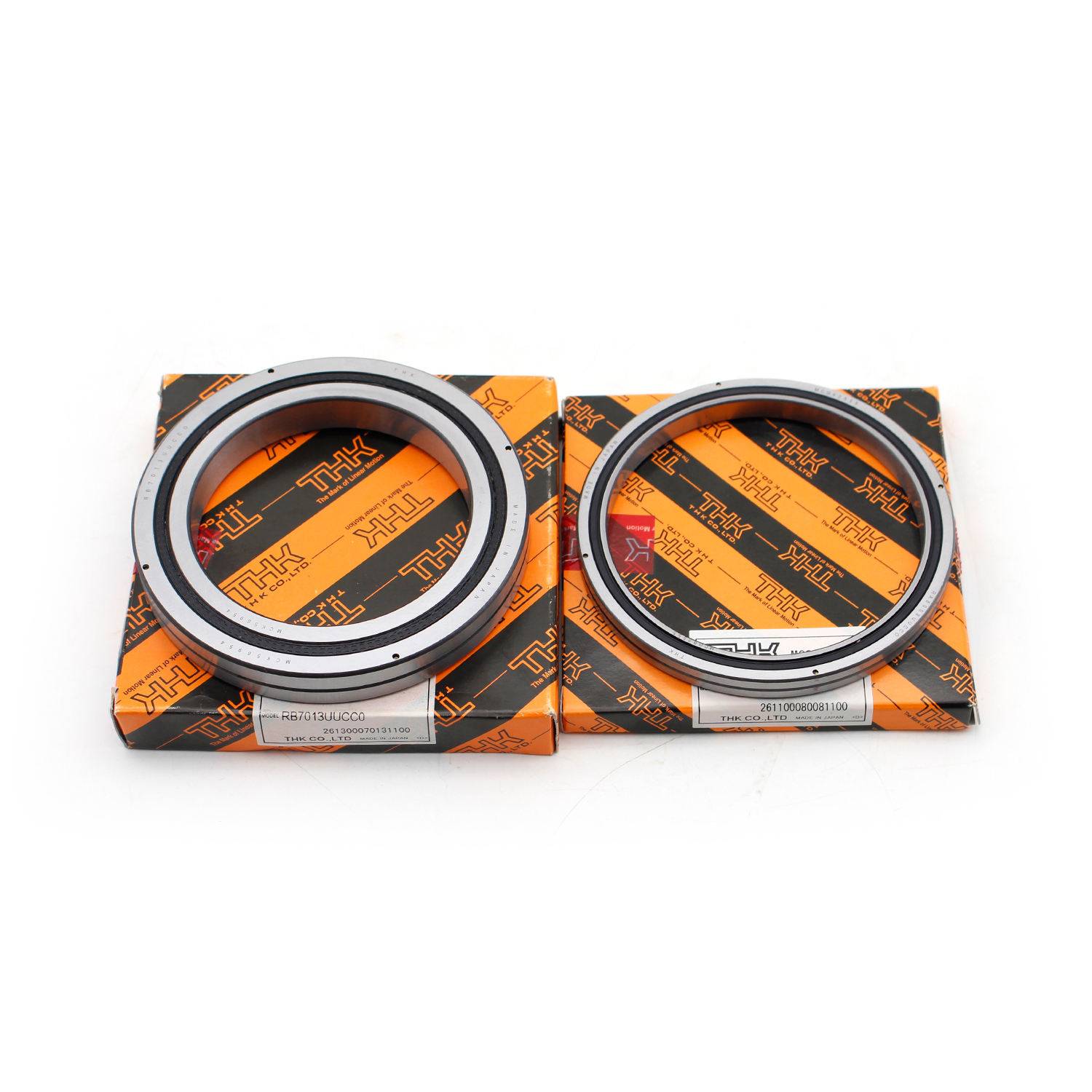

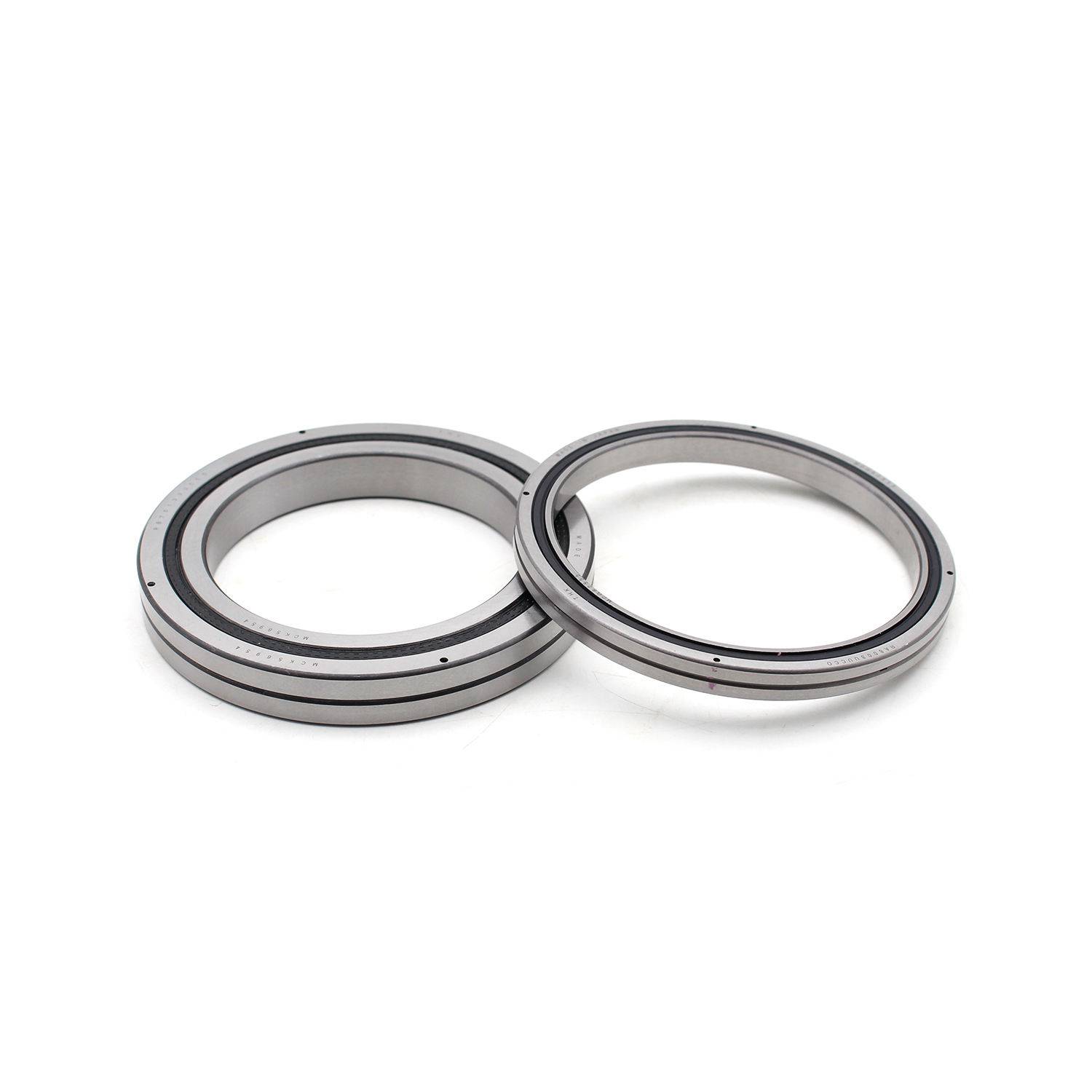

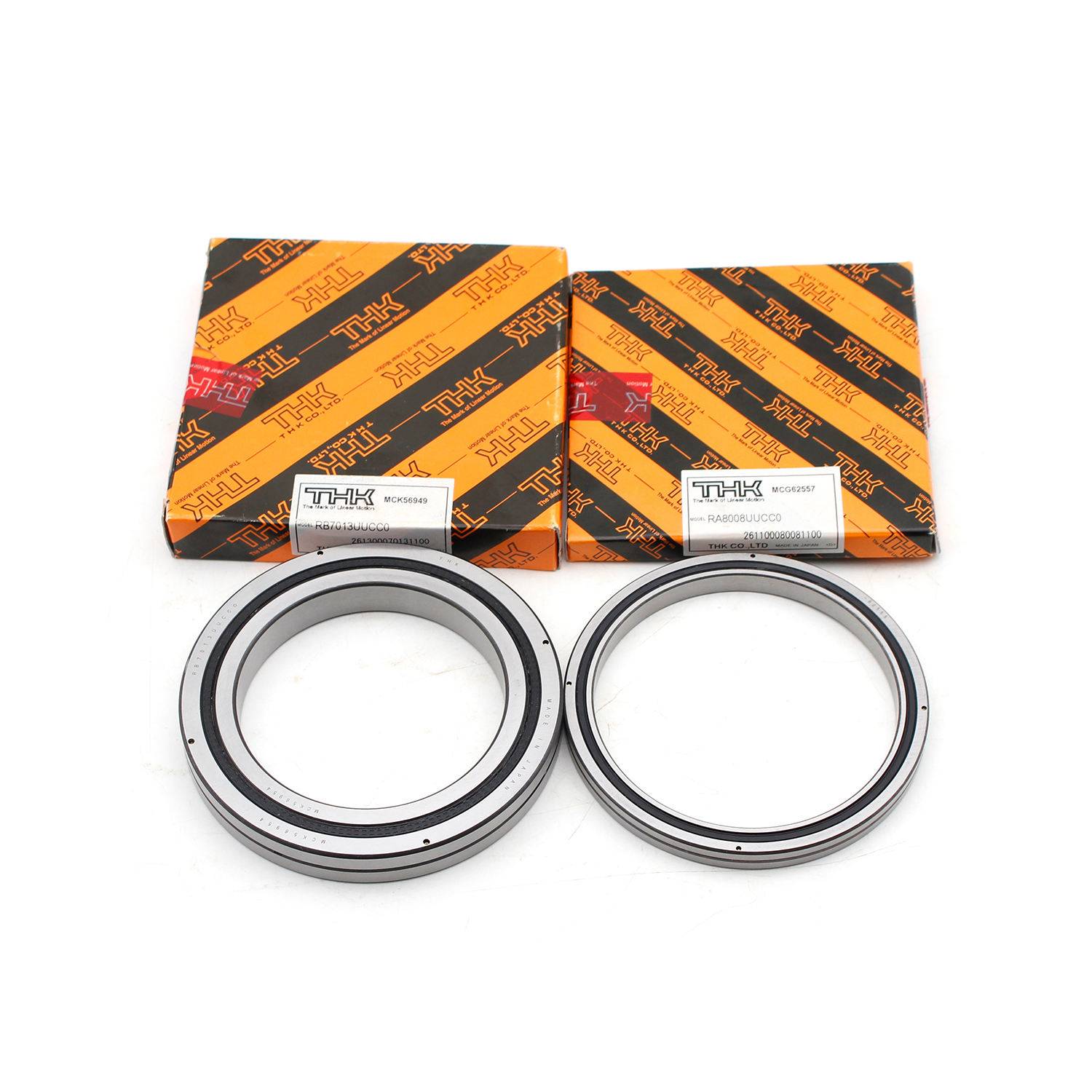

RB7013UUC0 - это базовое кросс-роликовое кольцо (Cross-Roller Ring) из серии THK RB с отделяемым наружным кольцом и цельным внутренним кольцом, оптимизированным для вращения внутреннего кольца с высокой точностью и жесткостью. Цилиндрические ролики расположены перпендикулярно в пазах 90 В через прецизионный распорный фиксатор, что позволяет подшипнику одновременно поддерживать радиальные, осевые и моментные нагрузки в компактном профиле. Модель оснащена двойными резиновыми контактными уплотнениями (UU) и стандартным радиальным зазором (C0), что обеспечивает устойчивость к загрязнению и стабильную вращательную производительность.
Официальные технические спецификации
| Параметр | Ценность | Единица |
|---|---|---|
| Модель | RB7013UUC0 | — |
| Внутренний диаметр (d) | 70 | мм |
| Наружный диаметр (D) | 100 | мм |
| Ширина (B) | 13 | мм |
| Диаметр круга питч-ролика (dp) | 84 | мм |
| Минимальная фаска (r) | 0.6 | мм |
| Диаметр установки вала (ds) | 77 | мм |
| Диаметр приспособления снабжения жилищем (Dh) | 92 | мм |
| Смазочное отверстие (a) | 2.5 | мм |
| Сливочное отверстие (b) | 1.6 | мм |
| Базовый динамический рейтинг нагрузки (C) | 19.4 | к Н |
| Номинальная статическая нагрузка (C60) | 27.7 | к Н |
| Масса | 0.35 | кг |
| Внутренний зазор | C0 | Стандартный радиальный зазор (нормальный зазор THK) |
| Тип уплотнения | УУ | Двойные резиновые контактные уплотнения (с обеих сторон) |
| Фиксатор | Проставка фиксатор | Точность роликового наведения |
| Смазка | Литий-базовая смазка (№ 2) | Фабрика ‑ заполненная, готовая ‑ к использованию |
| Рабочая температура | -15C до + 80C | Стандартный спектр услуг |
| Класс точности | P0 (PN2) | ИСО 492 / АБЕК 1 |
Ключевые особенности дизайна
- Разделимое внешнее кольцо: конструкция с разделенным наружным кольцом обеспечивает высокоточное вращение внутреннего кольца, идеально подходит для приложений, требующих стабильного вращательного движения внутреннего кольца.
- Сверхвысокая жесткость: перекрещенные роликовые конструкции обеспечивают на 3-4 более высокую жесткость, чем обычные двухрядные тонкие радиально-упорные подшипники в компактной занимаемой площади.
- Многонаправленная грузоподъемность: один подшипник поддерживает радиальные, осевые и моментные нагрузки, упрощая механическую конструкцию и уменьшая количество компонентов.
- Стабильный низкий крутящий момент: распорные фиксаторы предотвращают перекос роликов и устраняют трение между роликами, обеспечивая последовательное и плавное вращение.
- Защита от загрязнения: двойные уплотнения UU блокируют попадание пыли, стружки и хладагента, продлевая срок службы в промышленных условиях.
- Простота установки: предварительно собранный с роликами и фиксатором для прямой установки; разделимое внешнее кольцо упрощает монтаж и регулировку предварительной нагрузки.
- Стандартный зазор (C0): Заводской радиальный зазор обеспечивает бесперебойную работу и постоянную производительность при различных нагрузках.
Типичные применения
- Высокоточные индексные столы и поворотные узлы для станков (вращение внутреннего кольца)
- Соединения промышленных роботов и поворотные ступени для концевых эффекторов
- Оборудование для производства полупроводников (обрабатывающие устройства, инструменты для контроля)
- Медицинское диагностическое и визуализирующее оборудование
- Системы оптического позиционирования и модули точной автоматизации
- Компактные поворотные приводы и легкие роботизированные поворотные устройства
- Измерительные приборы и прецизионные поворотные ступени
Объяснение модельного кода (стандарт THK)
| Код | Значение |
|---|---|
| РБ | Основной тип, разделимое наружное кольцо, вращение внутреннего кольца |
| 70 | Внутренний диаметр = 70 мм |
| 13 | Ширина = 13 мм |
| УУ | Двойные резиновые контактные уплотнения (с обеих сторон) |
| C0 | Стандартный внутренний радиальный зазор (нормальный зазор THK) |
