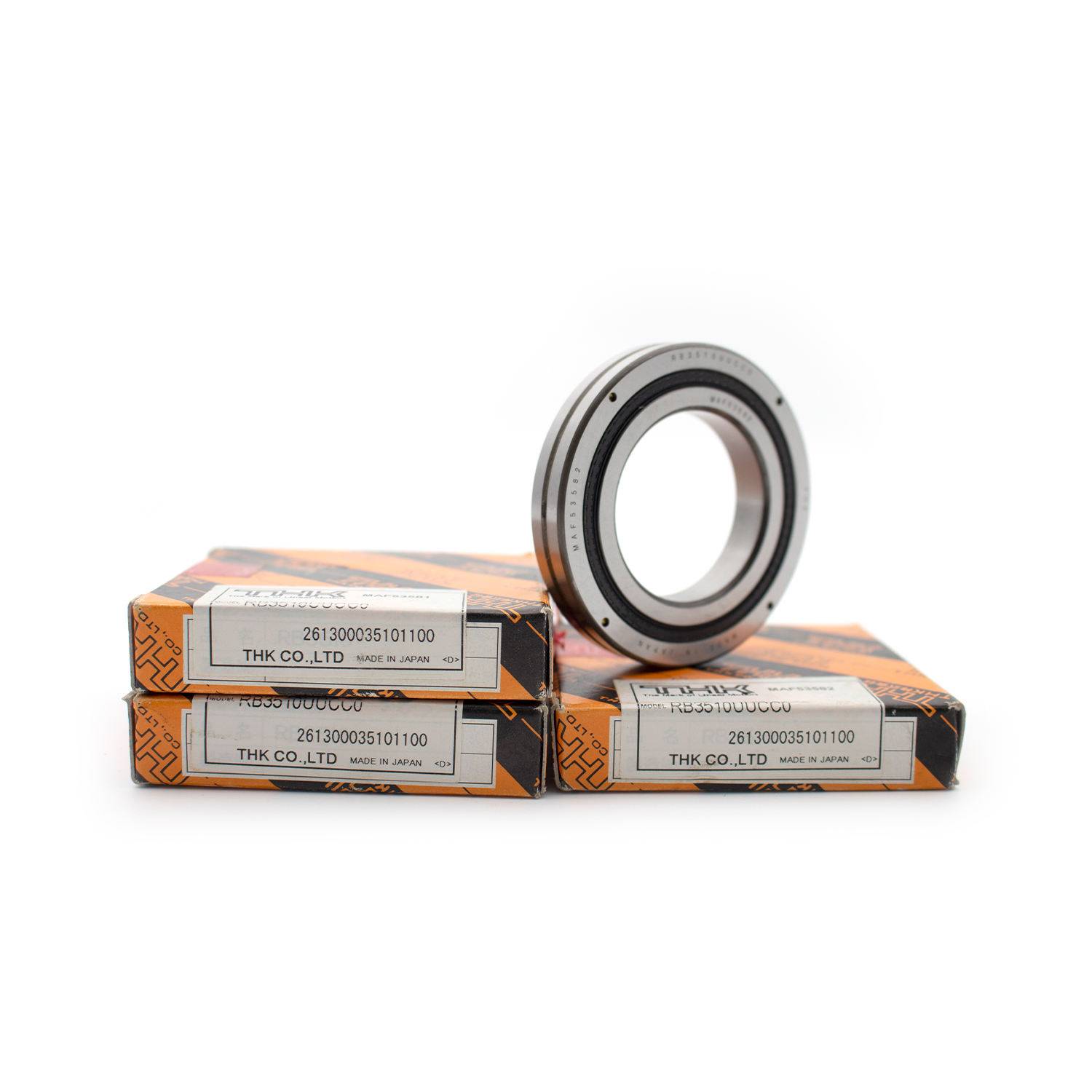

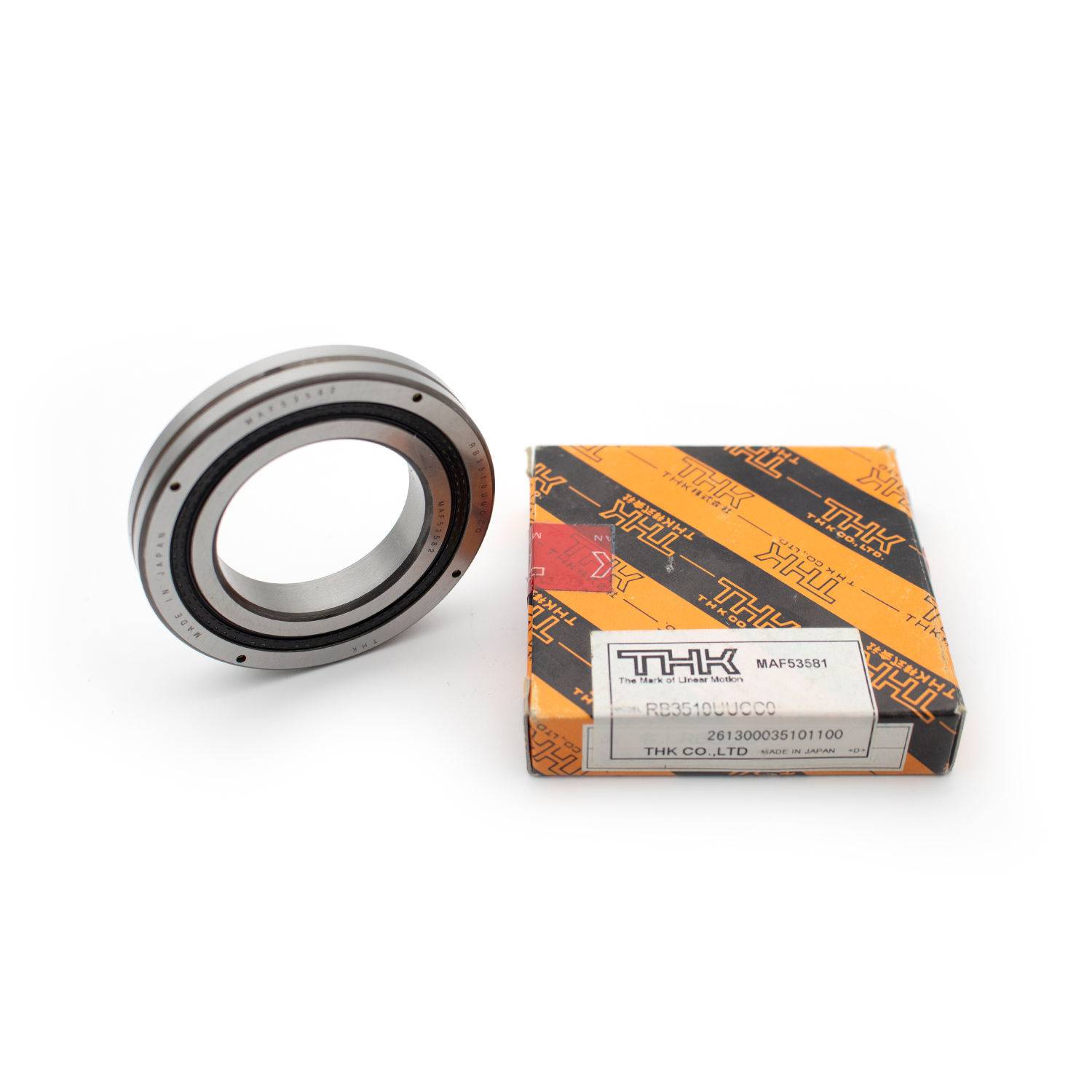

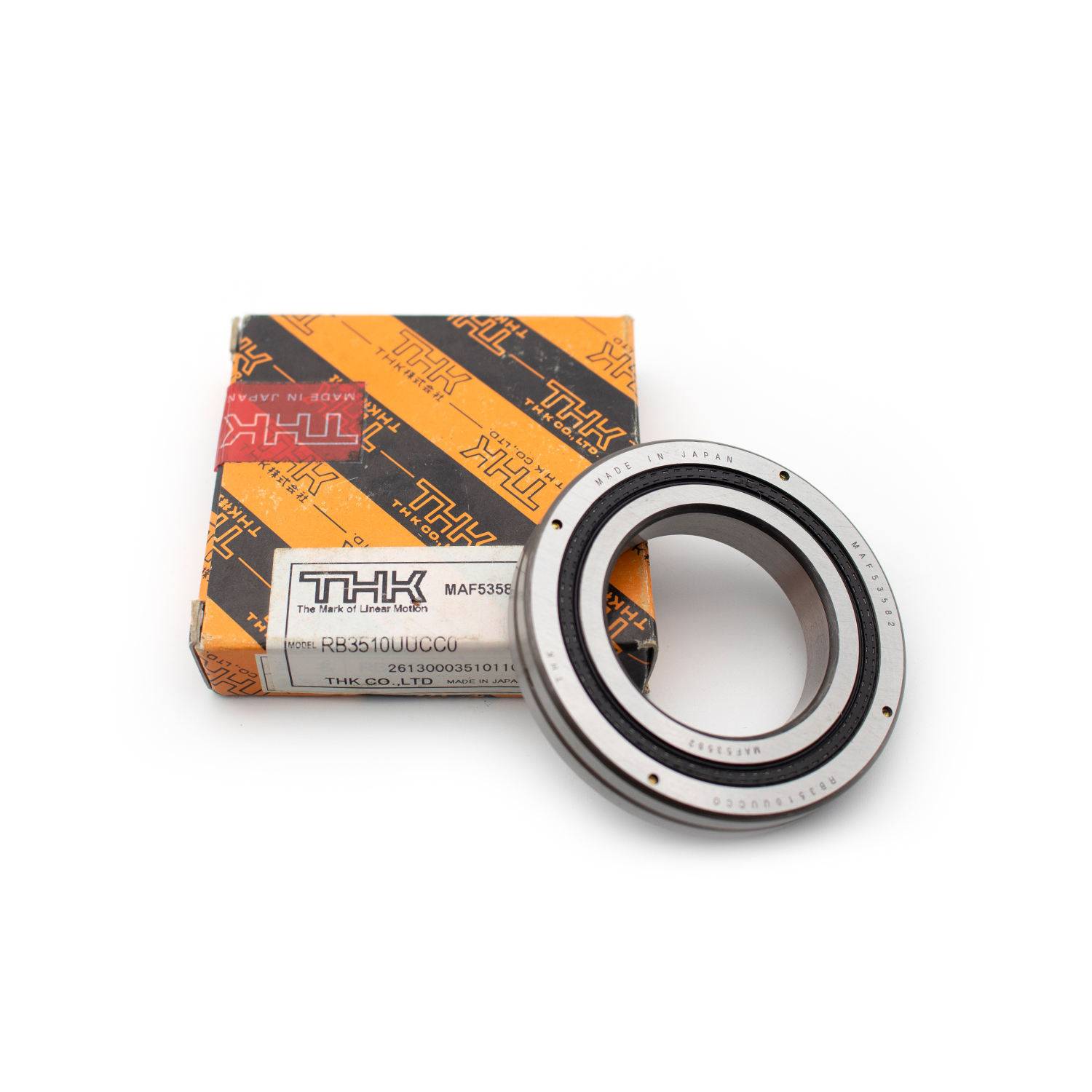

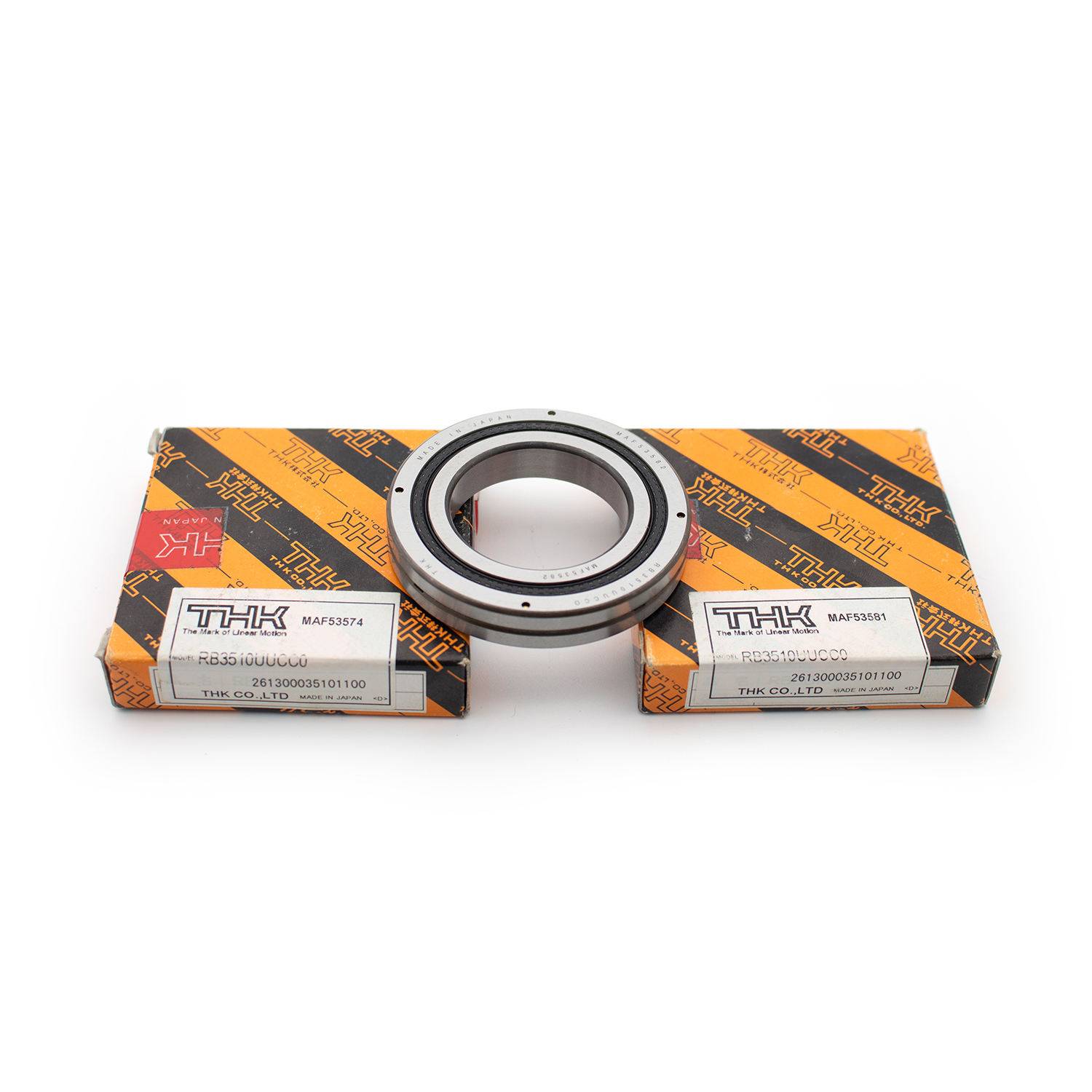

THK RB3510UUCC0 Круговое роликовое кольцо
RB3510UUCC0 - это базовый крестообразный роликовый подшипник, предназначенный для высокоточного вращения внутреннего кольца. Он имеет разделяемое внешнее кольцо (разделенное для легкого монтажа) и интегрированное внутреннее кольцо с цилиндрическими роликами, расположенными ортогонально в канавках качения 90 ° V с помощью прецизионных распорных фиксаторов.
RB3510UUCC0 - это базовый скрещенный роликовый подшипник, предназначенный для высокоточного вращения внутреннего кольца. Он имеет разделяемое внешнее кольцо (разделенное для удобства монтажа) и интегрированное внутреннее кольцо с цилиндрическими роликами, расположенными ортогонально в дорожках качения пазов 90 В с помощью прецизионных распорных фиксаторов. Эта конструкция обеспечивает одновременную поддержку радиальных, осевых и моментных нагрузок, обеспечивая исключительную жесткость в компактном форм-факторе. Заводская конфигурация с двойными резиновыми уплотнениями (UU) и нормальной внутренней предварительной нагрузкой (CC0) обеспечивает стабильное вращение с низким крутящим моментом и надежное сопротивление загрязнениям для прецизионных машин.
Официальные технические спецификации
| Параметр | Ценность | Единица | Заметки |
|---|---|---|---|
| Модель | RB3510UUCC0 | — | UU = двойные уплотнения; CC0 = стандартная предварительная нагрузка |
| Внутренний диаметр (d) | 35 | мм | Интегрированное внутреннее кольцо (сторона вращения) |
| Наружный диаметр (D) | 60 | мм | Разделимое внешнее кольцо (разделение 1 шт) |
| Ширина (B) | 10 | мм | Общая ширина подшипника |
| Диаметр круга питч-ролика (dp) | 46.5 | мм | Официальная дизайнерская ценность |
| Минимальная фаска (r₁ min) | 0.6 | мм | Внутреннее / наружное кольцо фаски |
| Диаметр вала (ds max) | 41 | мм | Максимальный диаметр вала для приспособления |
| Корпус Fit Dia. (Dh min) | 51.5 | мм | Минимальный диаметр отверстия корпуса |
| Радиальная динамическая нагрузка (C) | 7.64 | к Н | Стандарт THK (ISO 281) |
| Радиальная статическая нагрузка (C60) | 9.12 | к Н | Стандарт THK (ISO 76) |
| Масса | 0.13 | кг | Точный вес нетто завода |
| Внутренняя предзагрузка | CC0 | — | Нормальная предварительная нагрузка (стандарт THK) |
| Уплотнение | УУ | — | Двойные резиновые контактные уплотнения (с обеих сторон) |
| Смазка | AFB ‑ LF Смазка | — | Завод-заполненный литиевой-базовой смазкой THK-спецификации |
| Рабочая температура. Диапазон | -15C до + 80C | C | Стандартная температура обслуживания |
| Тип фиксатора | Проставка фиксатор | — | Точность роликового наведения |
| Обработка поверхности | АП | — | Стандартное антикоррозийное покрытие |
Ключевые особенности дизайна
- Высокая жесткость и компактность: поперечное роликовое расположение с распорными фиксаторами обеспечивает 3-4 жесткости обычных двухрядных тонких радиально-упорных подшипников в тонком профиле.
- Multi-грузоподъемность: один подшипник поддерживает радиальные, осевые и моментные нагрузки одновременно, упрощая конструкцию системы.
- Стабильный низкий крутящий момент: фиксаторы Spacer устраняют перекос и трение роликов, обеспечивая последовательное и плавное вращение даже при предварительной нагрузке.
- Сопротивление загрязнению: двойные уплотнения UU предотвращают попадание пыли, стружки и охлаждающей жидкости, продлевая срок службы в промышленных условиях.
- Простота установки: разделяемое наружное кольцо упрощает монтаж и выравнивание; монтажные винты сохраняют целостность кольца во время установки.
- Прецизионная предварительная нагрузка: стандартная предварительная нагрузка CC0 исключает внутренний зазор для позиционирования с высокой повторяемостью.
Типичные применения
- Прецизионные поворотные столы для небольших станков и измерительных приборов
- Соединения промышленных роботов и поворотные ступени для концевых эффекторов
- Оборудование для производства полупроводников (обрабатывающие устройства, инструменты для контроля)
- Медицинское диагностическое и визуализирующее оборудование
- Системы оптического позиционирования и модули точной автоматизации
Декодирование модели (стандарт THK)
| Код | Значение |
|---|---|
| РБ | Основной тип (разделимое наружное кольцо, вращение внутреннего кольца) |
| 35 | Внутренний диаметр = 35 мм |
| 10 | Ширина = 10 мм |
| УУ | Двойные резиновые контактные уплотнения (с обеих сторон) |
| CC0 | Нормальная внутренняя предварительная нагрузка (стандарт THK) |
