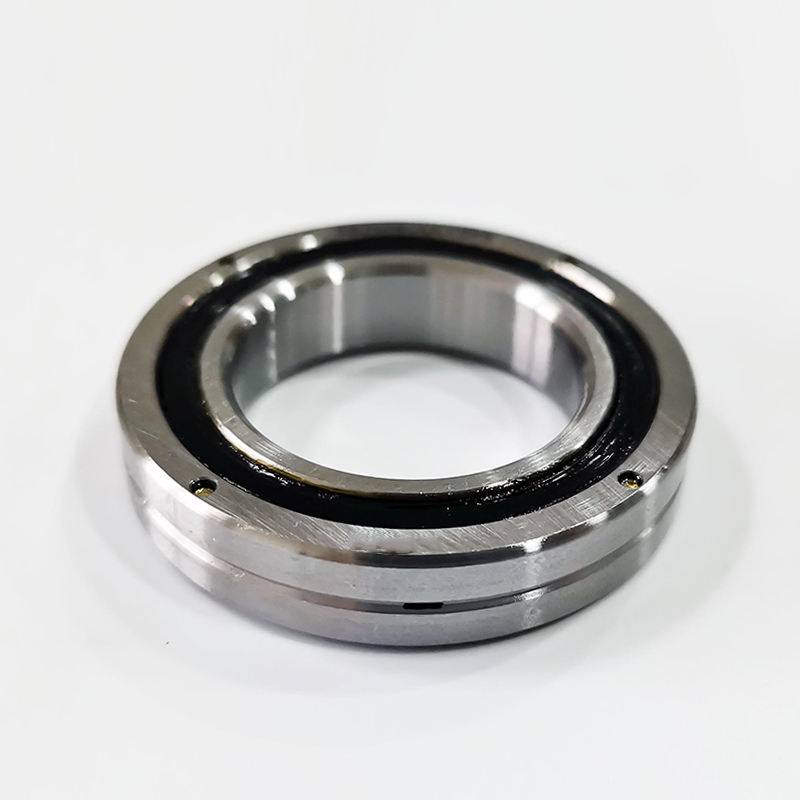

THK RB16025UUCC0P5 Кросс-роликовое кольцо
RB16025UUCC0P5 - это базовый скрещенный роликовый подшипник, оптимизированный для высокоточного вращения внутреннего кольца. Он имеет разделяемое внешнее кольцо (закрепленное монтажными винтами) и интегрированное внутреннее кольцо с цилиндрическими роликами, расположенными ортогонально в канавках качения 90 ° V с помощью прецизионных распорных фиксаторов.
RB16025UUCC0P5 - это базовый скрещенный роликовый подшипник, оптимизированный для высокоточного вращения внутреннего кольца. Он имеет разделяемое внешнее кольцо (закрепленное монтажными винтами) и интегрированное внутреннее кольцо с цилиндрическими роликами, расположенными ортогонально в канавках качения 90 В с помощью прецизионных распорных фиксаторов. Эта конструкция обеспечивает одновременную поддержку радиальных, осевых и моментных нагрузок, обеспечивая 3-4 жесткости обычных двухрядных тонких угловых контактных подшипников. Заводская конфигурация с двойными резиновыми уплотнениями (UU), нормальной внутренней предварительной нагрузкой (CC0) и ультраточностью ISO P5, обеспечивает минимальный вынос, стабильный низкий крутящий момент и надежную устойчивость к загрязнению для промышленной автоматизации и прецизионных машин.
Официальные технические спецификации
| Параметр | Ценность | Единица | Заметки |
|---|---|---|---|
| Модель | RB16025UUCC0P5 | — | UU = двойные уплотнения; CC0 = предварительная нагрузка; P5 = класс точности |
| Внутренний диаметр (d) | 160 | мм | Интегрированное внутреннее кольцо (сторона вращения) |
| Наружный диаметр (D) | 220 | мм | Разделимое внешнее кольцо (разделение 1 шт) |
| Ширина (B) | 25 | мм | Общая ширина подшипника |
| Диаметр круга питч-ролика (dp) | 188.6 | мм | Официальная дизайнерская ценность |
| Высота плеча (a / b) | 3.5 / 2.0 | мм | Ссылка на монтаж (внутренний / внешний) |
| Минимальная фаска (r₁ min) | 1.5 | мм | Фаска внутреннего / внешнего кольца (не плавающая) |
| Диаметр вала (ds max) | 173 | мм | Максимальный диаметр вала для приспособления |
| Корпус Fit Dia. (Dh min) | 204 | мм | Минимальный диаметр отверстия корпуса |
| Радиальная динамическая нагрузка (C) | 81.7 | к Н | Стандарт THK (ISO 281) |
| Радиальная статическая нагрузка (C60) | 135 | к Н | Стандарт THK (ISO 76) |
| Масса | 3.14 | кг | Точный вес нетто завода |
| Класс точности | P5 | — | Ультра-точность (ISO 199) для точности вращения |
| Внутренний зазор | CC0 | — | Предварительная нагрузка (минус зазор: от − 10 до 0 мкм для dp = 188,6 мм) |
| Уплотнение | УУ | — | Двойные резиновые контактные уплотнения (с обеих сторон) |
| Смазка | Смазка | — | Завод-заполненный литиевой-базовой смазкой THK-спецификации |
Ключевые особенности дизайна
- Высокая жесткость: поперечная компоновка роликов с распорными фиксаторами полной длины исключает перекос роликов, обеспечивая исключительную жесткость для высокоточных применений с большой нагрузкой.
- Прецизионная производительность: класс P5 обеспечивает минимальное радиальное / осевое биение; Предварительная нагрузка CC0 исключает зазор, что имеет решающее значение для управления движением с высокой повторяемостью.
- Защита от загрязнения: двойные уплотнения UU предотвращают попадание пыли, стружек и хладагента на дорожку качения, продлевая срок службы в суровых промышленных условиях.
- Простота установки: разделяемое наружное кольцо упрощает монтаж и выравнивание; монтажные винты сохраняют целостность кольца во время установки (снимаются после монтажа).
- Низкий крутящий момент: распорные фиксаторы снижают трение и скольжение роликов, обеспечивая стабильный низкий вращающий момент даже при легких нагрузках и высоких скоростях.
Типичные применения
- Соединения промышленных роботов, поворотные узлы и поворотные ступени для концевых эффекторов
- Таблицы индекса станка, поворотные рабочие столы и турели с ЧПУ
- Прецизионные измерительные приборы и оборудование для оптического контроля
- Оборудование для производства полупроводников / ИС (пластины, манипуляторы)
- Медицинское оборудование для визуализации и диагностики (компьютерные томографы, аппараты МРТ)
Декодирование модели (стандарт THK)
| Код | Значение |
|---|---|
| РБ | Основной тип (разделимое наружное кольцо, вращение внутреннего кольца) |
| 160 | Внутренний диаметр = 160 мм |
| 25 | Ширина = 25 мм |
| УУ | Двойные резиновые контактные уплотнения (с обеих сторон) |
| CC0 | Нормальная внутренняя предварительная нагрузка (минус зазор, стандарт ISO) |
| P5 | Класс точности (ISO P5, ультра-точность) |
