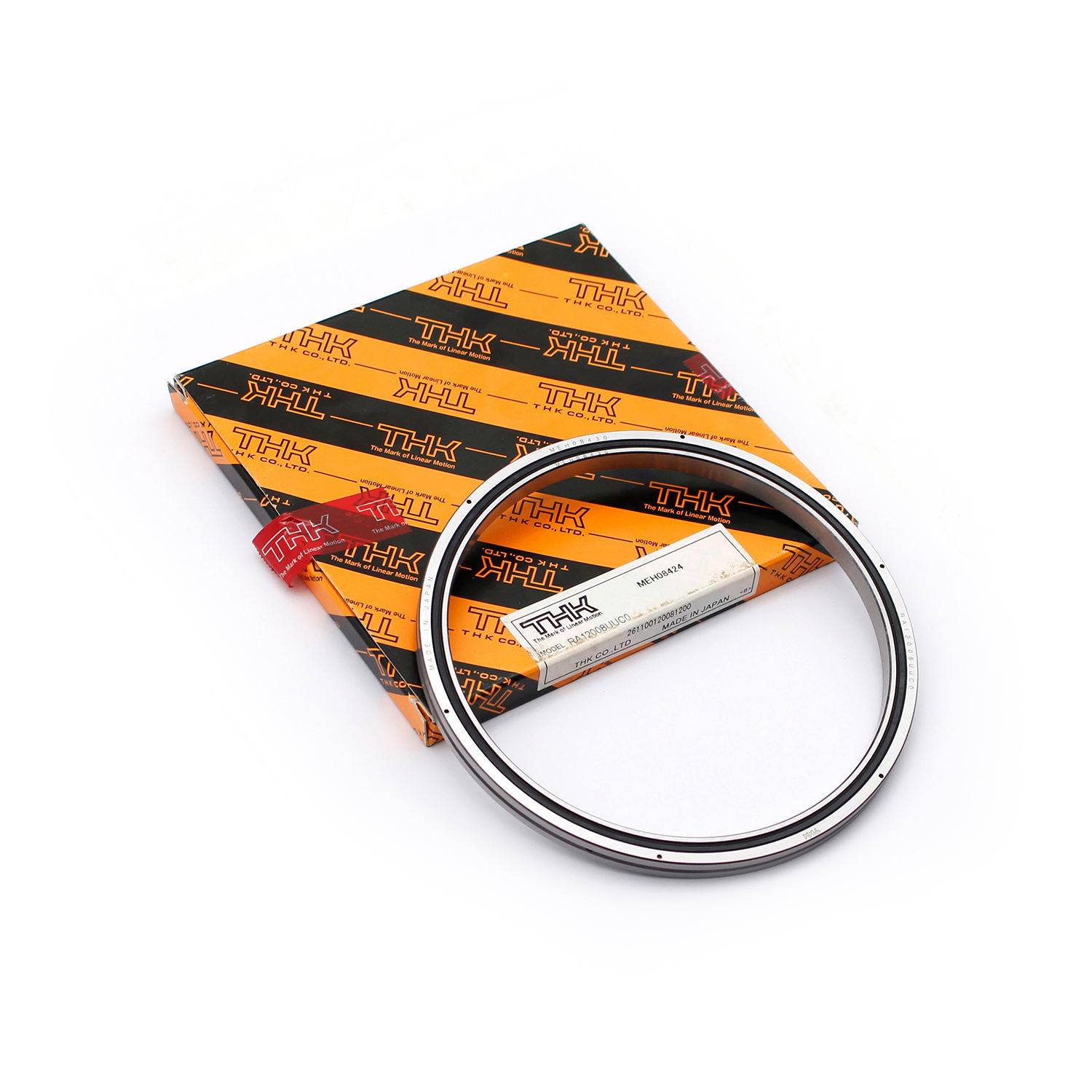

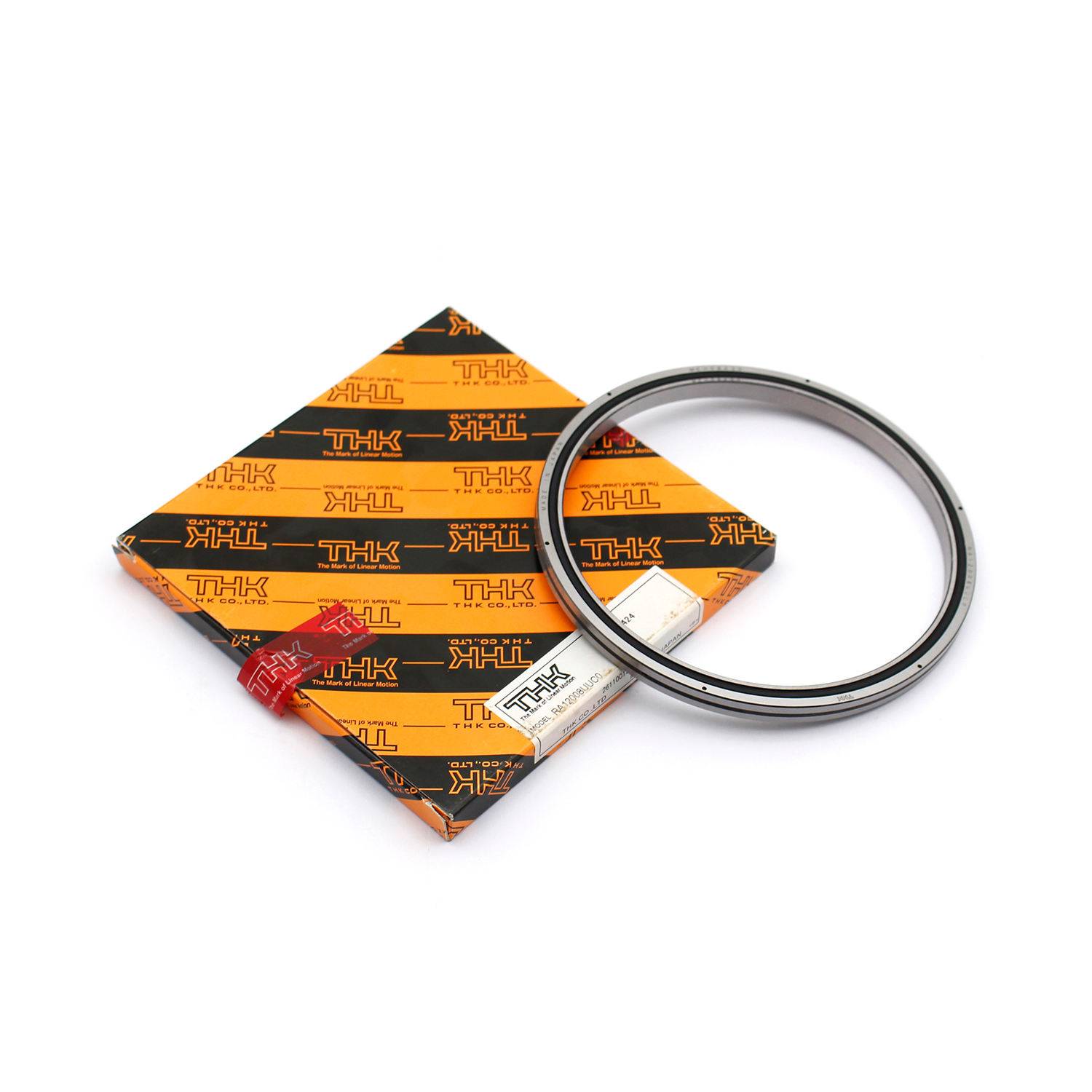

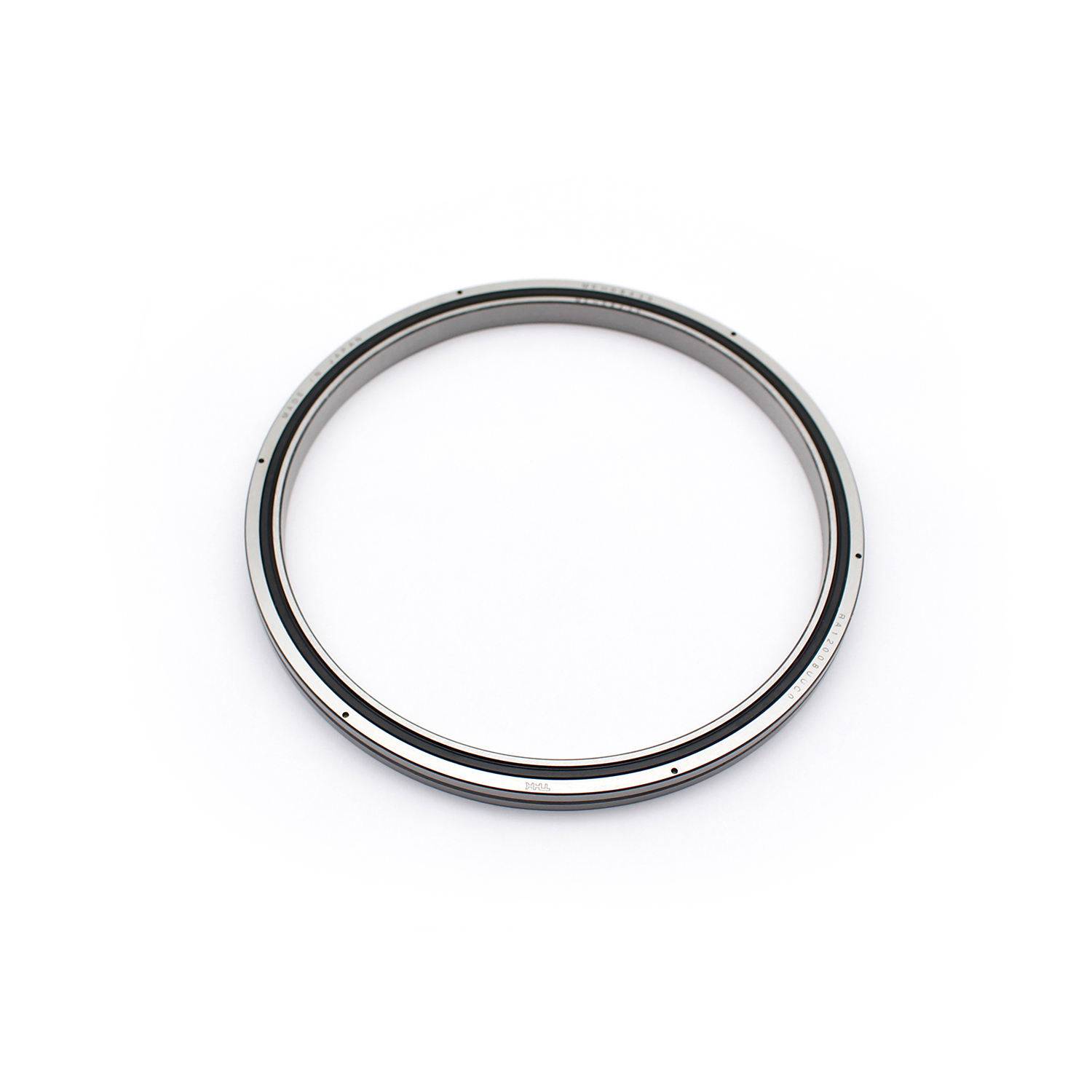

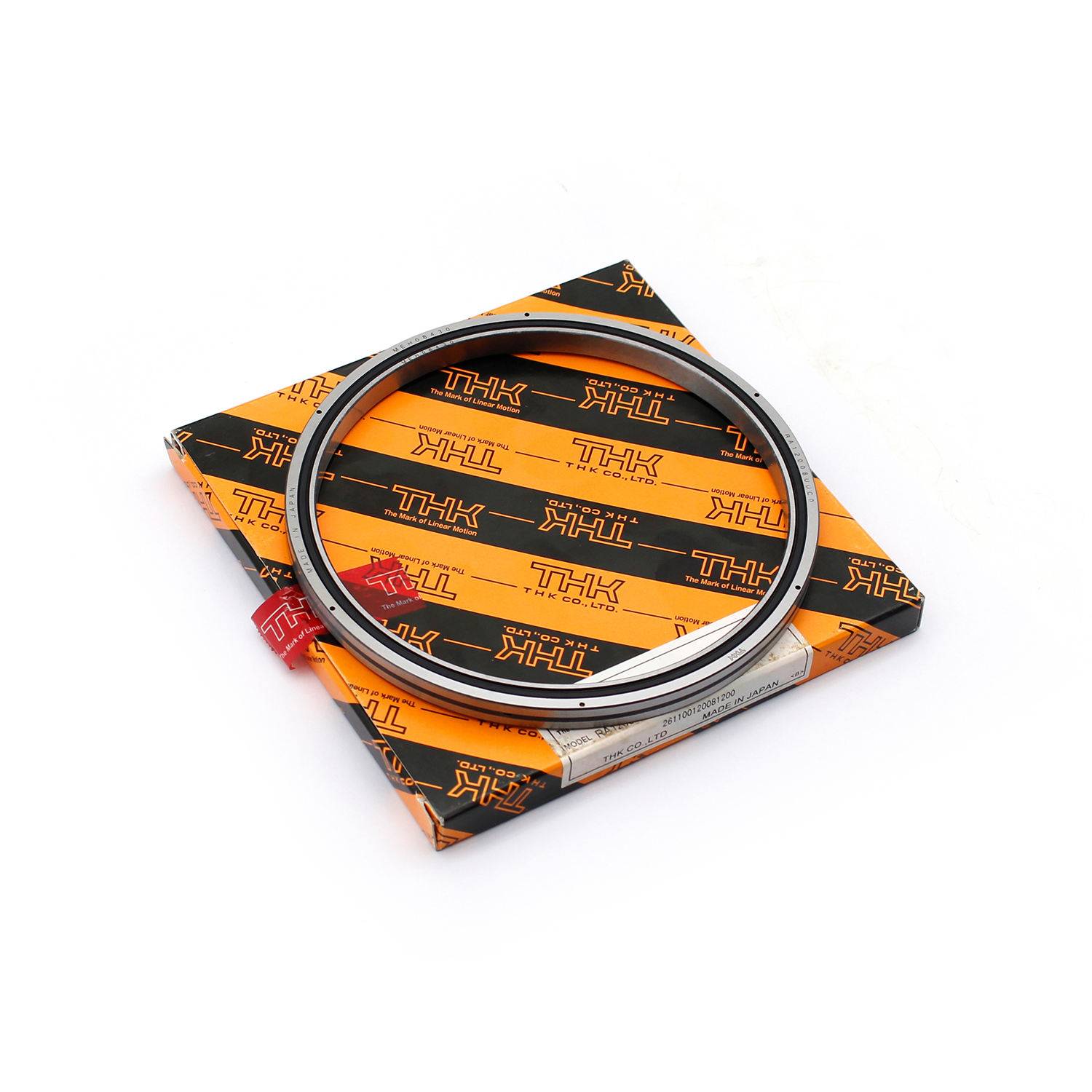

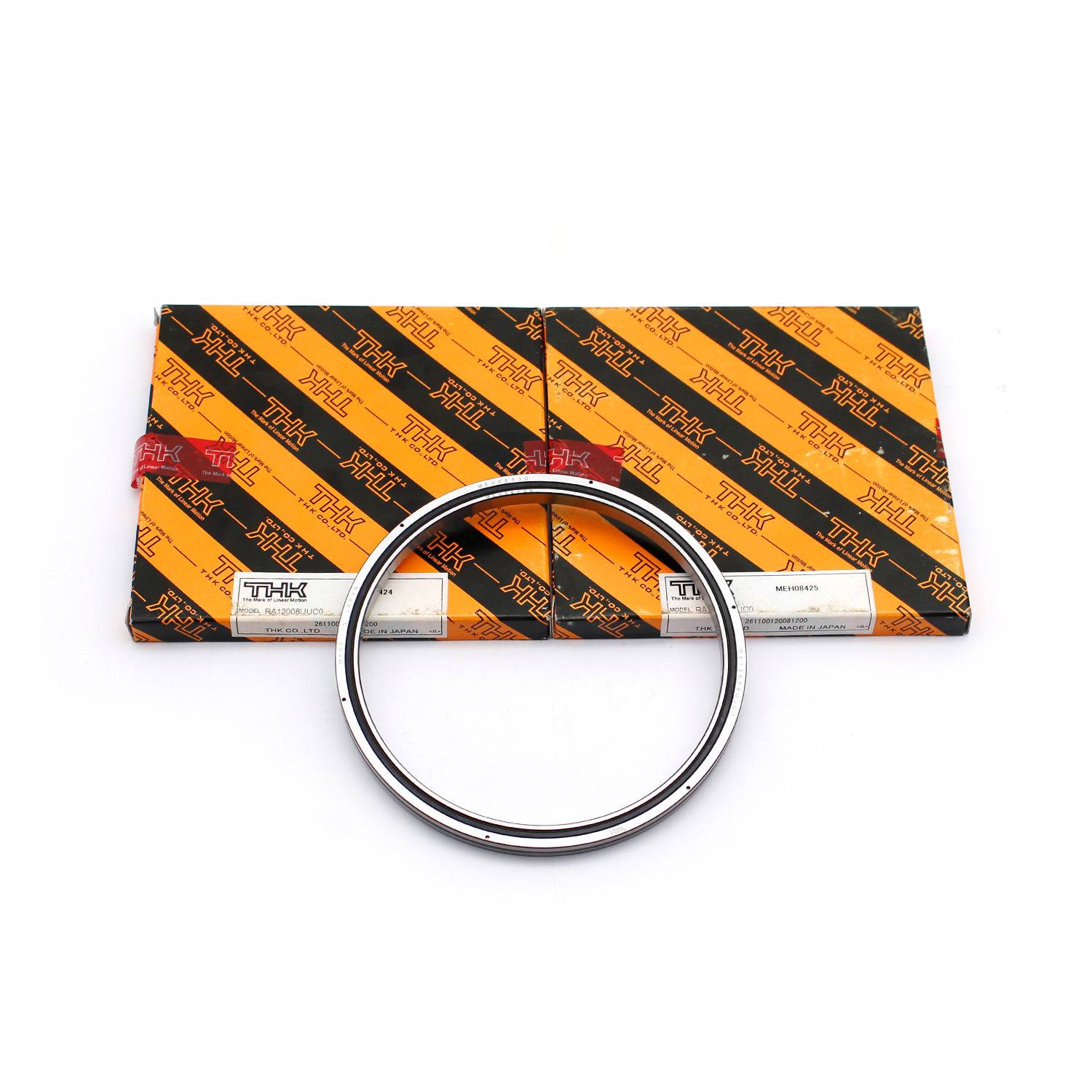

THK RA12008UUC0 Кросс-роликовое кольцо
RA12008UUC0 - это сверхтонкий роликовый подшипник с высокой жесткостью из серии THK RA (разделяемое внешнее кольцо для вращения внутреннего кольца). Он состоит из цилиндрических роликов, попеременно скрещенных под углом 90 ° между цельным внутренним кольцом и двухсекционным наружным кольцом, управляемых прецизионным распорным фиксатором.
RA12008UUC0 - это ультратонкий роликовый подшипник с высокой жесткостью из серии THK RA (разделяемое внешнее кольцо для вращения внутреннего кольца). Он состоит из цилиндрических роликов, попеременно скрещенных на 90 между цельным внутренним кольцом и двухсекционным наружным кольцом, управляемых прецизионным распорным фиксатором. Эта конструкция позволяет подшипнику одновременно поддерживать радиальные, осевые и моментные нагрузки в чрезвычайно компактном форм-факторе. Завод оснащен двойными бесконтактными резиновыми уплотнениями (UU) и радиальным внутренним зазором C0, что обеспечивает стабильную точность вращения, жесткость и устойчивость к загрязнению для приложений с ограниченной пространством.
Официальные технические спецификации
| Параметр | Ценность | Единица |
|---|---|---|
| Модель | RA12008UUC0 | — |
| Внутренний диаметр (d) | 120 | мм |
| Наружный диаметр (D) | 136 | мм |
| Ширина (B) | 8 | мм |
| Диаметр круга питч-ролика (dp) | 127 | мм |
| Минимальная фаска (r) | 0.5 | мм |
| Диаметр отверстия смазки (d60) | 1.5 | мм |
| Внутреннее кольцо плеча (ds, max) | 123.5 | мм |
| Наружное кольцо плеча (Dh, min) | 130.5 | мм |
| Базовый динамический рейтинг нагрузки (C) | 7.84 | к Н |
| Номинальная статическая нагрузка (C60) | 16.5 | к Н |
| Масса | 0.17 | кг |
| Тип уплотнения | УУ | Двойные бесконтактные резиновые уплотнения (с обеих сторон) |
| Внутренний зазор | C0 | Стандартный радиальный внутренний зазор |
| Фиксатор | Распорный сепаратор | Точность роликового наведения |
| Материал | Высокоуглеродистая хромовая подшипниковая сталь (SUJ2) | — |
| Рабочая температура | -30C до + 80C | Стандартный спектр услуг |
| Класс точности | JIS Класс 0 (P0) | ИСО 492 / АБЕК 1 |
| Смазка | Фабричная литий-базовая смазка | Non ‑ relubricatable |
| Структура | Одно внутреннее кольцо, два наружных кольца | Для внутреннего вращенияTHK |
Ключевые особенности дизайна
- Ультра тонкий профиль: компактные размеры (1201368 мм) идеально подходят для установки с ограниченным пространством THK.
- Высокая жесткость: поперечное расположение роликов обеспечивает исключительную жесткость и минимальную упругую деформацию при комбинированных нагрузкахTHK.
- Multi-Directional грузоподъемность: один подшипник поддерживает радиальные, осевые и моментные нагрузки, снижение сложности системы.
- Герметичная конструкция: двойные бесконтактные уплотнения UU предотвращают попадание загрязнений и сохраняют смазкуTHK.
- Precision Spacer Retainer: поддерживает выравнивание роликов, уменьшает трение и обеспечивает стабильный вращательный крутящийTHK.
- C0 зазор: заводской стандартный радиальный зазор гарантирует плавное вращение и постоянную производительность.
- Разделимое внешнее кольцо: Наружное кольцо из двух частей позволяет легко устанавливать и настраивать предварительную загрузкуTHK.
Типичные применения
- Шарниры промышленных роботов и манипуляторы
- Точные поворотные столы для станков
- Полупроводниковое производственное и контрольное оборудование
- Медицинские диагностические и визуализирующие приборы
- Системы оптического позиционирования и измерительные приборы
- Высокоточные модули автоматизации и поворотные ступени
Объяснение модельного кода (стандарт THK)
| Код | Значение |
|---|---|
| РА | Разделимое наружное кольцо типа кросс-роликовое (для вращения внутреннего кольца) |
| 120 | Внутренний диаметр = 120 мм |
| 08 | Ширина = 8 мм |
| УУ | Двойные бесконтактные резиновые уплотнения (с обеих сторон) |
| C0 | Стандартный радиальный внутренний зазор |
