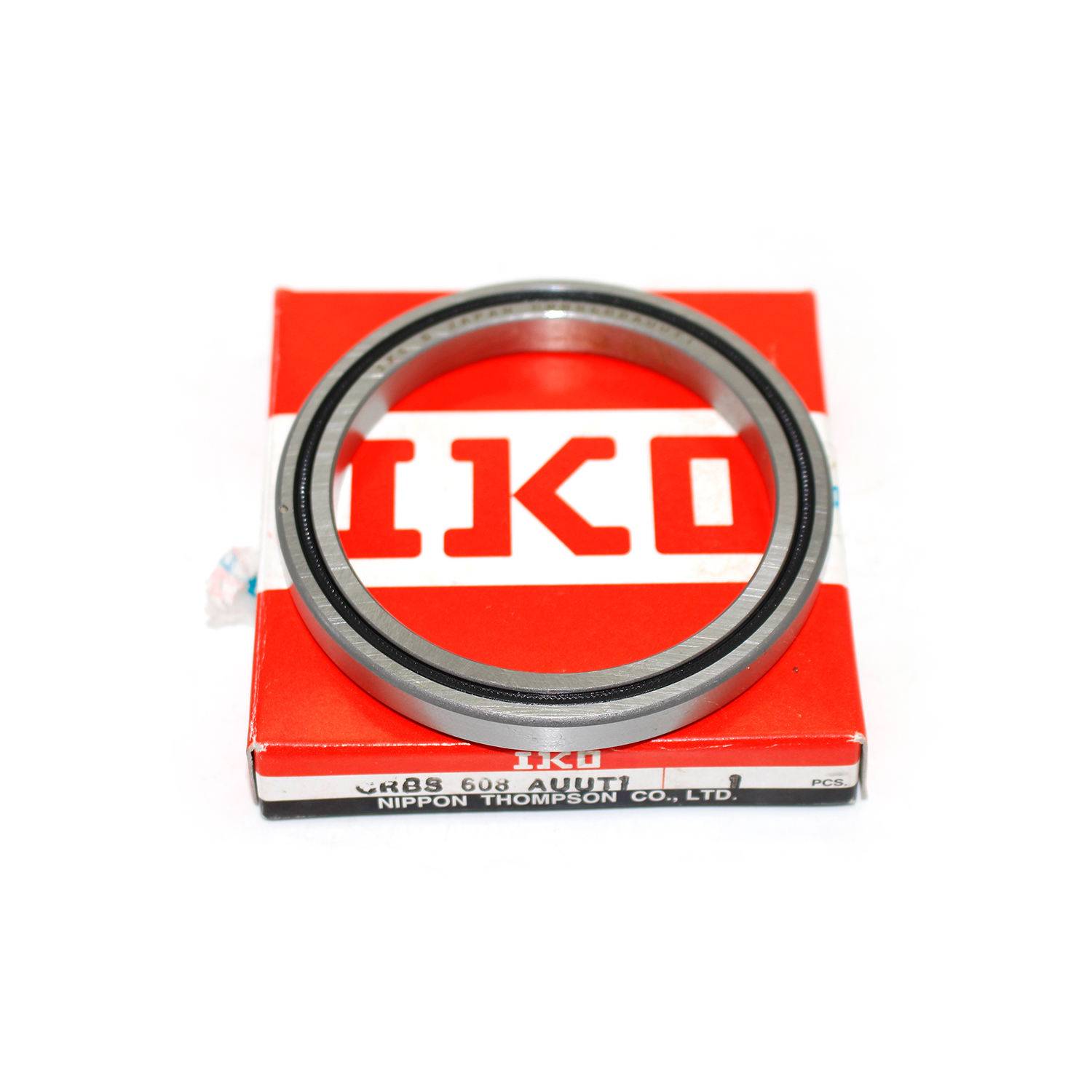

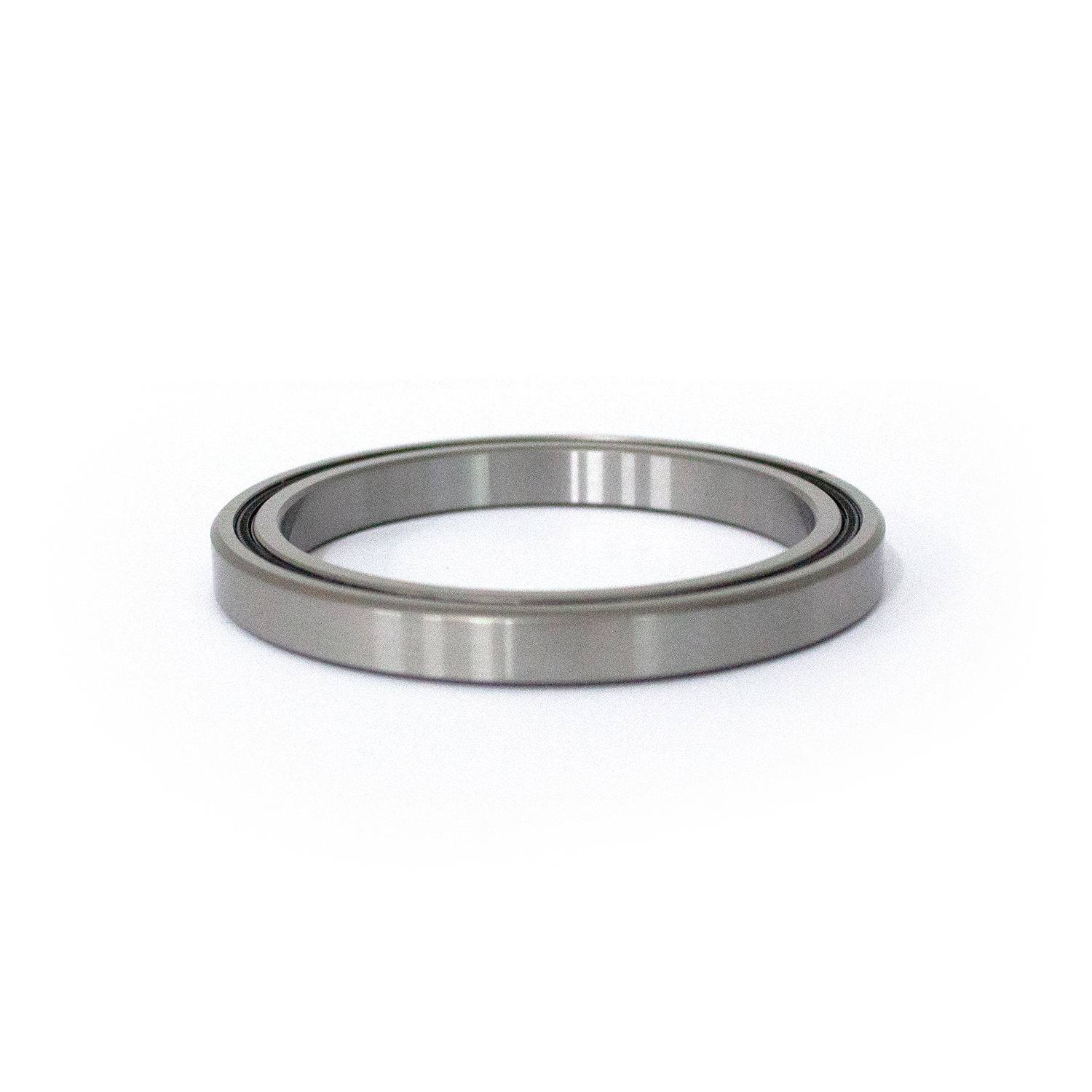

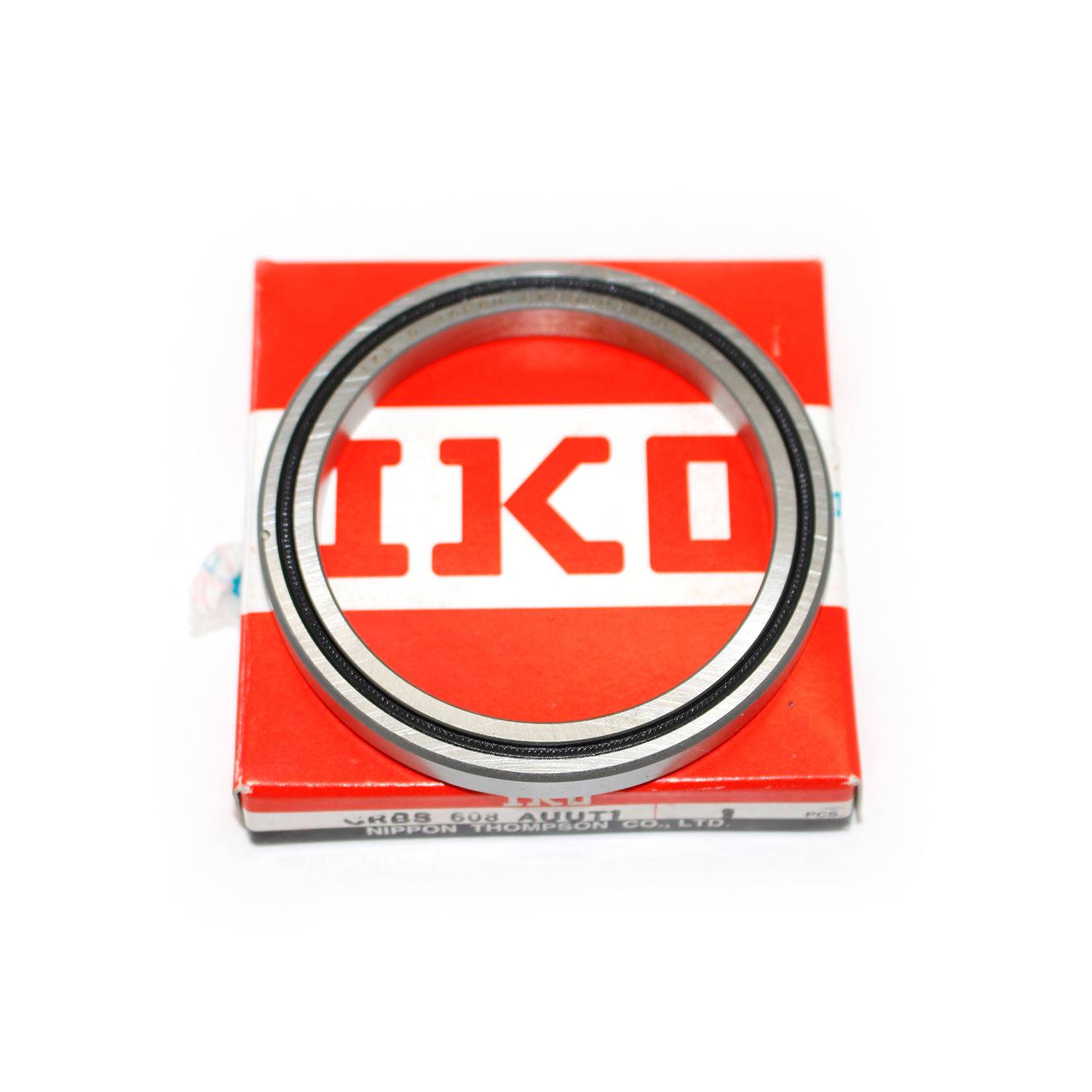

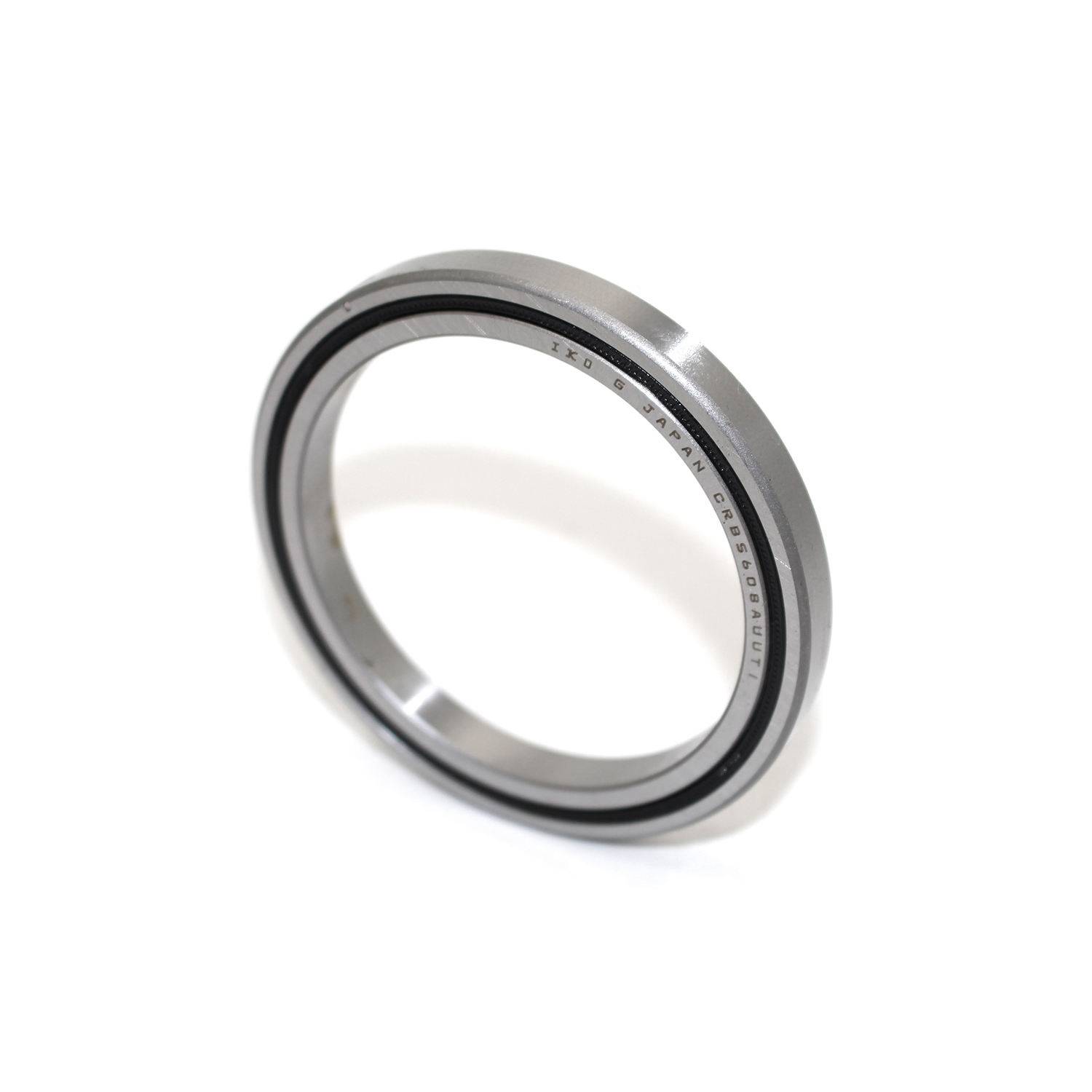

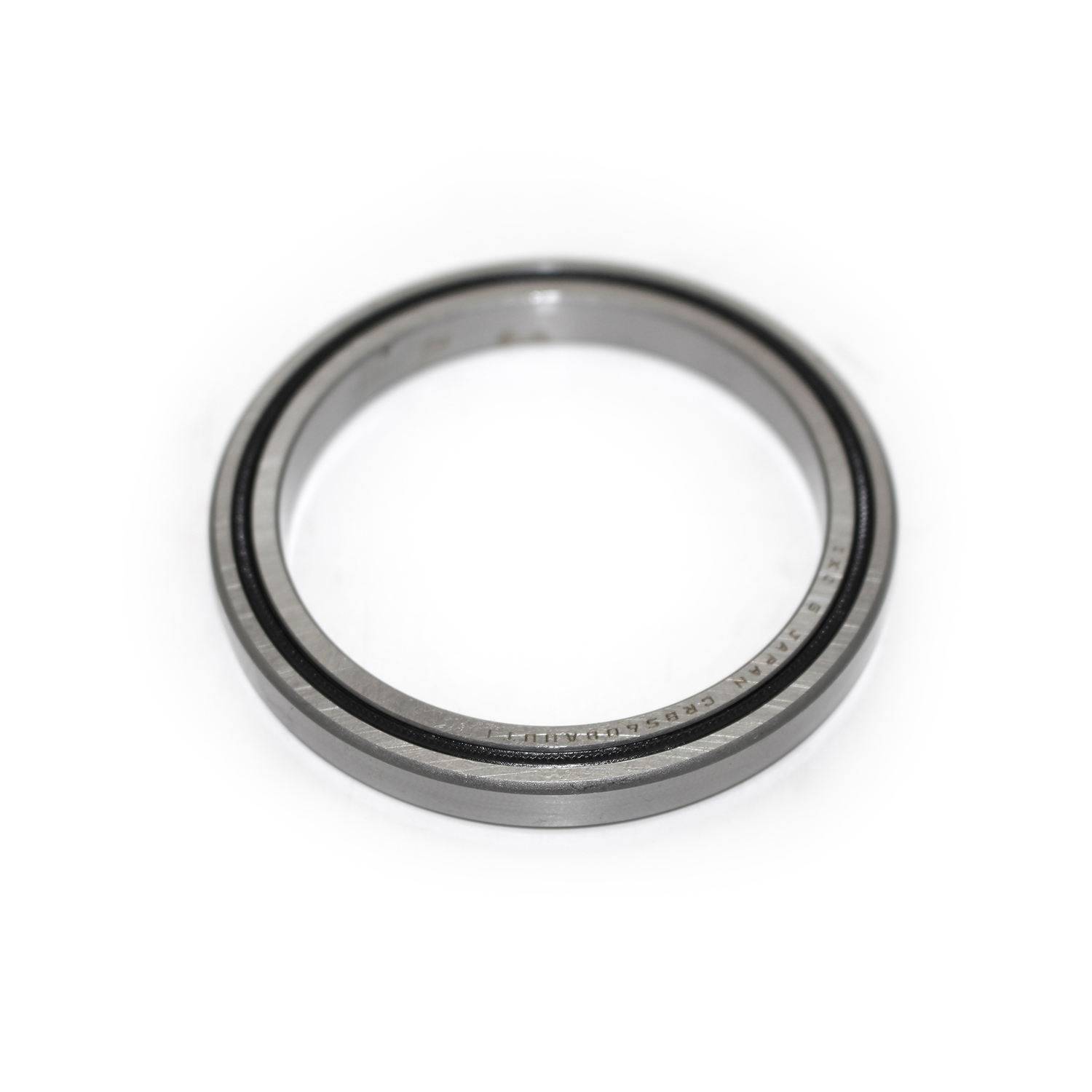

IKO CRBS608AUUT1 Тонкий поперечный роликовый подшипник
CRBS608AUUT1 - это сверхтонкий роликовый подшипник с высокой жесткостью из серии CRBS IKO. Он имеет цилиндрические ролики, поочередно расположенные под углом 90 ° между прецизионными внутренними и внешними кольцами, управляемые прецизионным сепараторным фиксатором. Эта конструкция позволяет подшипнику одновременно выдерживать радиальные, осевые и моментные нагрузки в чрезвычайно компактном форм-факторе.
CRBS608AUUT1 - это сверхтонкий роликовый подшипник с высокой жесткостью из серии CRBS IKO. Он имеет цилиндрические ролики, поочередно расположенные на 90 ° между прецизионными внутренними и внешними кольцами, управляемые прецизионным сепараторным фиксатором. Эта конструкция позволяет подшипнику одновременно выдерживать радиальные, осевые и моментные нагрузки в чрезвычайно компактном форм-факторе. Завод оснащен двойными резиновыми контактными уплотнениями (UU), фиксатором сепараторного типа (A) и осевым внутренним зазором T1, что обеспечивает высокую точность вращения, жесткость и устойчивость к загрязнению для прецизионных применений с ограниченным пространством.
Официальные технические спецификации
| Параметр | Ценность | Единица |
|---|---|---|
| Модель | CRBS608AUUT1 | — |
| Внутренний диаметр (d) | 60 | мм |
| Наружный диаметр (D) | 76 | мм |
| Ширина (B) | 8 | мм |
| Минимальная фаска (r) | 0.4 | мм |
| Базовый динамический рейтинг нагрузки (C) | 5,350 | N |
| Номинальная статическая нагрузка (C60) | 7,310 | N |
| Масса | 0.094 | кг (94 г) |
| Тип уплотнения | УУ | Двойные резиновые контактные уплотнения (с обеих сторон) |
| Внутренний зазор | Т1 | Осевой внутренний зазор (преднатяжной тип) |
| Фиксатор | Тип сепаратора (А) | Точность роликового наведения |
| Материал | Высокоуглеродистая хромовая подшипниковая сталь (SUJ2) | — |
| Рабочая температура | -20C до + 110C | Стандартный спектр услуг |
| Класс точности | JIS Класс 0 (P0) | ИСО 492 / АБЕК 1 |
| Смазка | Фабричная литий-базовая смазка | Non ‑ relubricatable |
| Монтаж | Нет предварительно просверленных монтажных отверстий | Тонкий дизайн для прямого зажима |
| Монтажные размеры | Да = 64, Да = 71 | мм |
Ключевые особенности дизайна
- Ультра тонкий профиль: компактные размеры (60768 мм) идеально подходят для установки с ограниченным пространством IKO.
- Высокая жесткость: поперечное расположение роликов обеспечивает исключительную жесткость и минимальную упругую деформацию при комбинированных нагрузкахIKO.
- Multi --- Направленная Емкость Нагрузки: Одиночный подшипник поддерживает радиальные, осевые и моментные нагрузки, уменьшая сложность системыIKO.
- Герметичная конструкция: двойные уплотнения UU предотвращают попадание загрязнений и сохраняют смазку, продлевая срок службы.
- Прецизионный сепаратор фиксатор: поддерживает выравнивание роликов, уменьшает трение и обеспечивает стабильный вращательный крутящийIKO.
- T1 зазор (предварительная нагрузка): заводская осевая предварительная нагрузка гарантирует высокую точность вращения и нулевой люфт.
- Разделимые кольца: Внутренние / наружные кольца отделимы для легкой установки и регулировки предварительной нагрузкиIKO.
Типичные применения
- Промышленные роботизированные соединения и компактные поворотные приводы
- Точные поворотные столы для небольших станков
- Полупроводниковое производственное и контрольное оборудование
- Медицинские диагностические и визуализирующие приборы
- Системы оптического позиционирования и измерительные приборы
- Высокоточные модули автоматизации и поворотные этапыO
Объяснение модельного кода (стандарт IKO)
| Код | Значение |
|---|---|
| CRBS | Slim ‑ type скрещенные роликовые подшипники |
| 60 | Внутренний диаметр = 60 мм |
| 8 | Ширина = 8 мм |
| А | Сепаратор типа фиксатор |
| УУ | Двойные резиновые контактные уплотнения (с обеих сторон) |
| Т1 | Осевой внутренний зазор (преднатяжная спецификация) |
