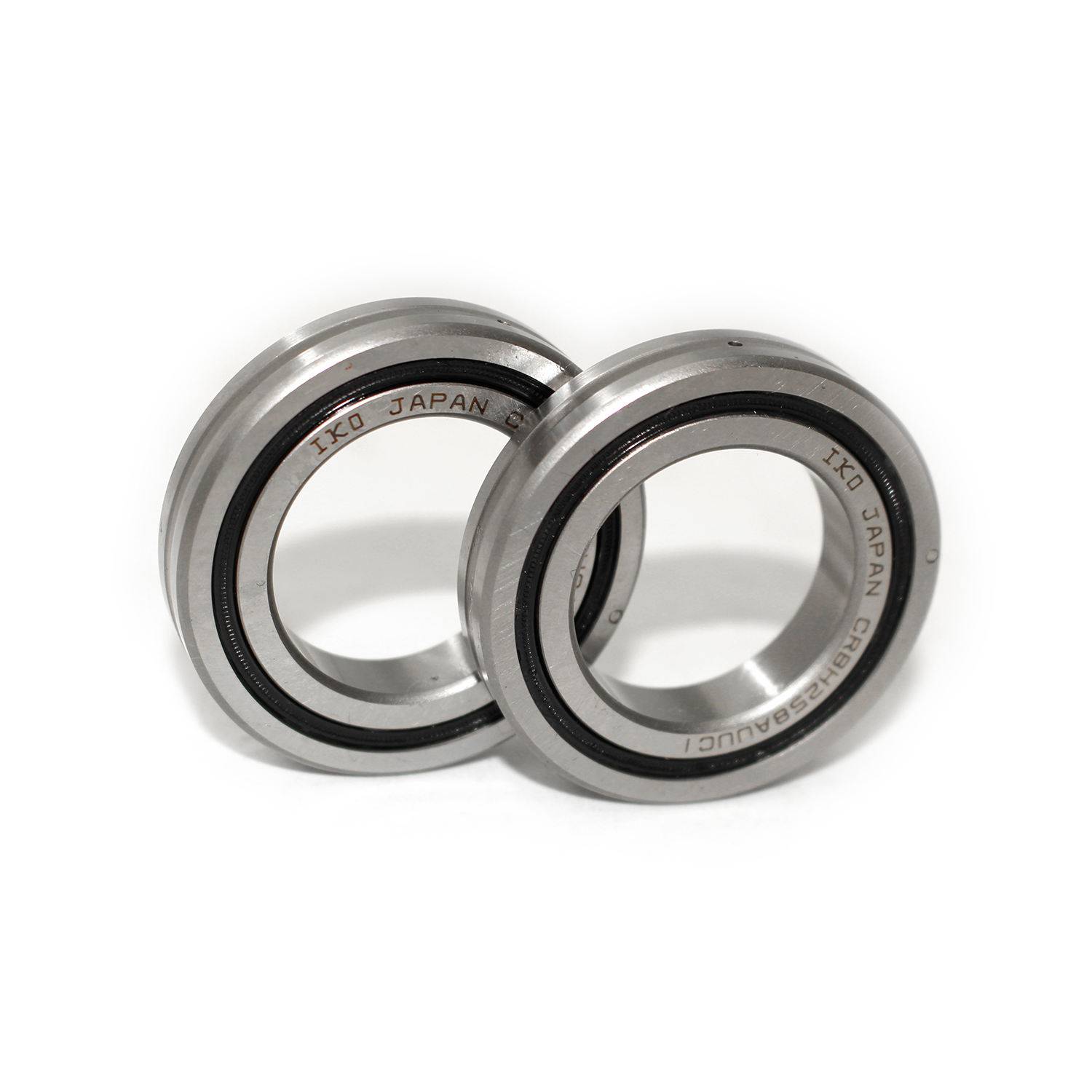

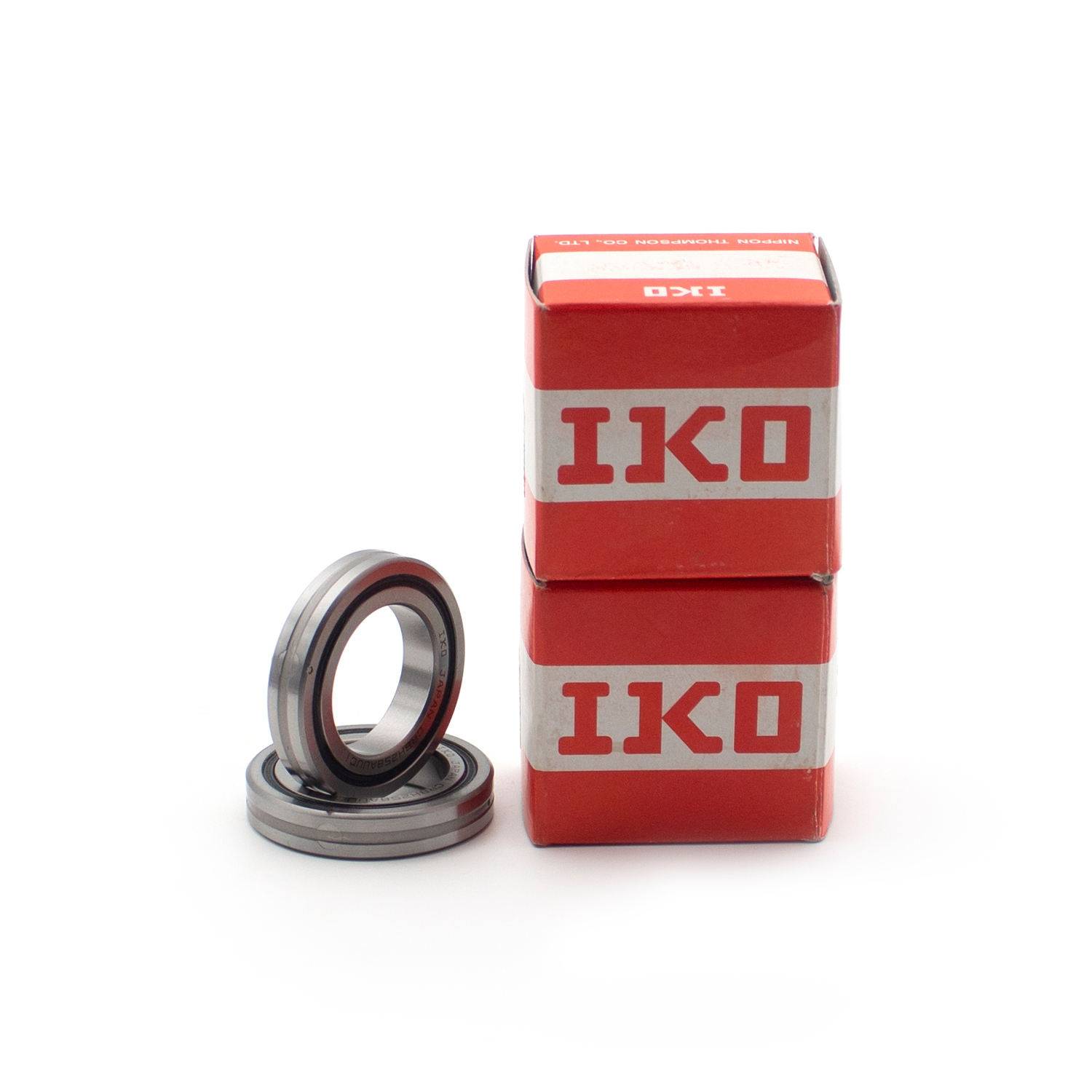

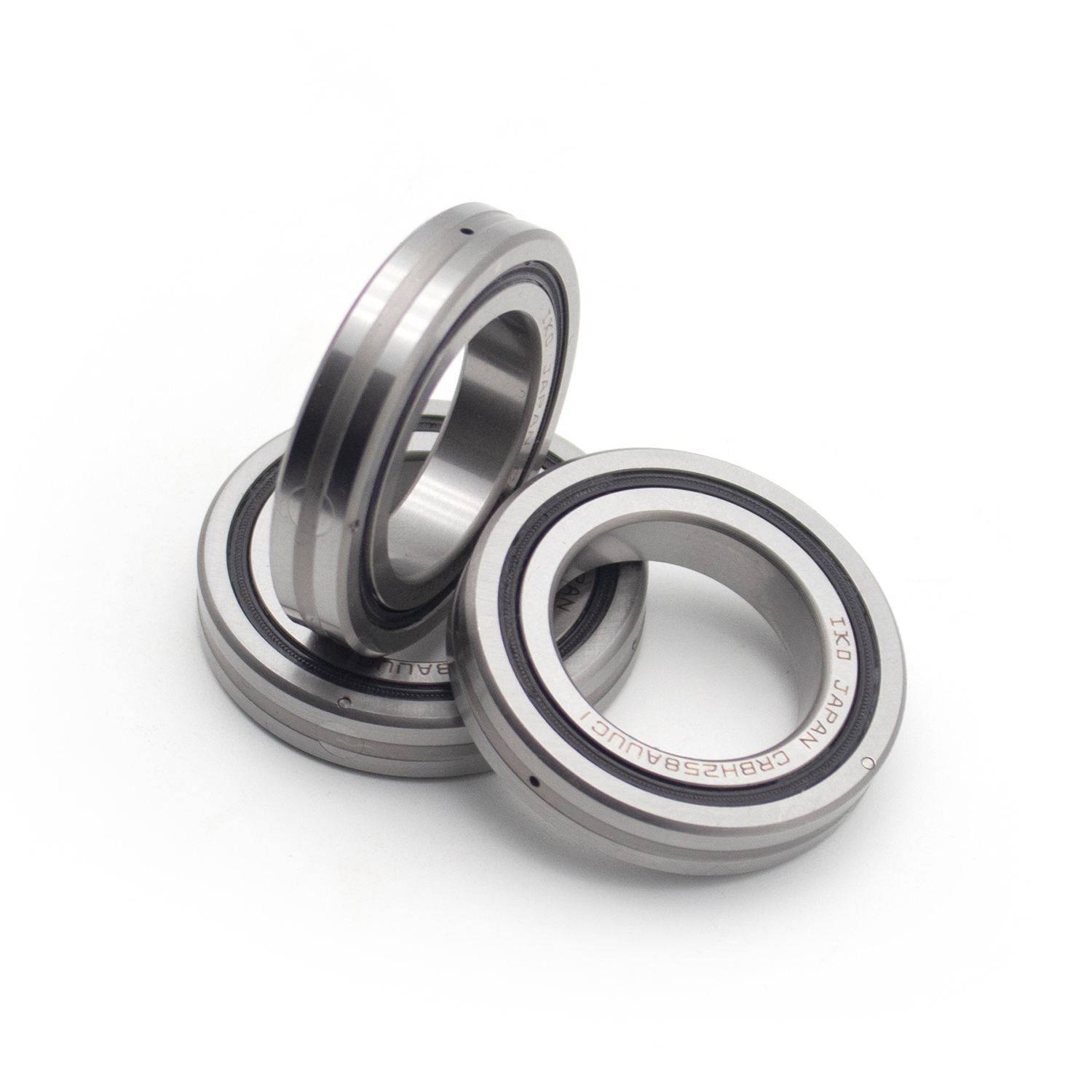

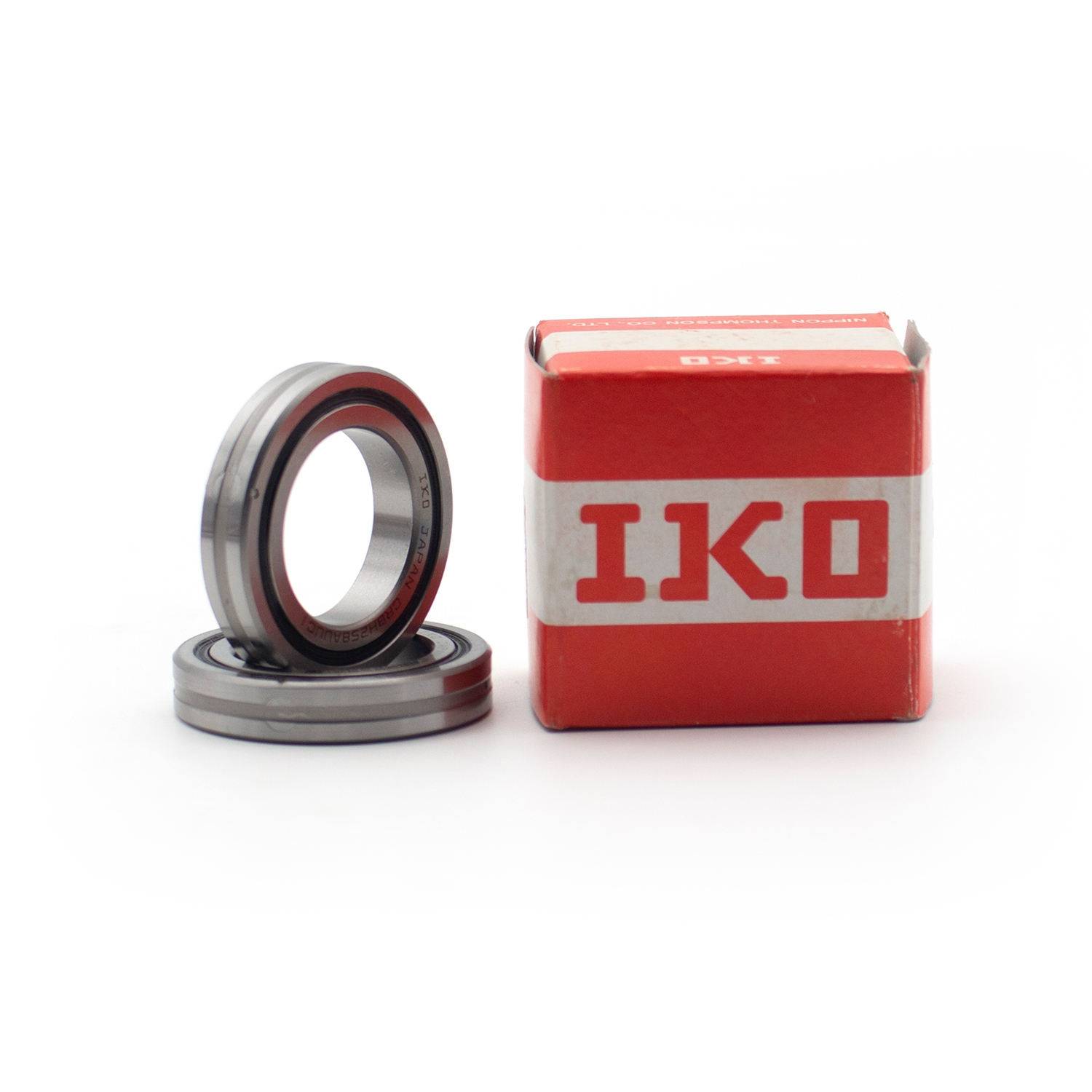

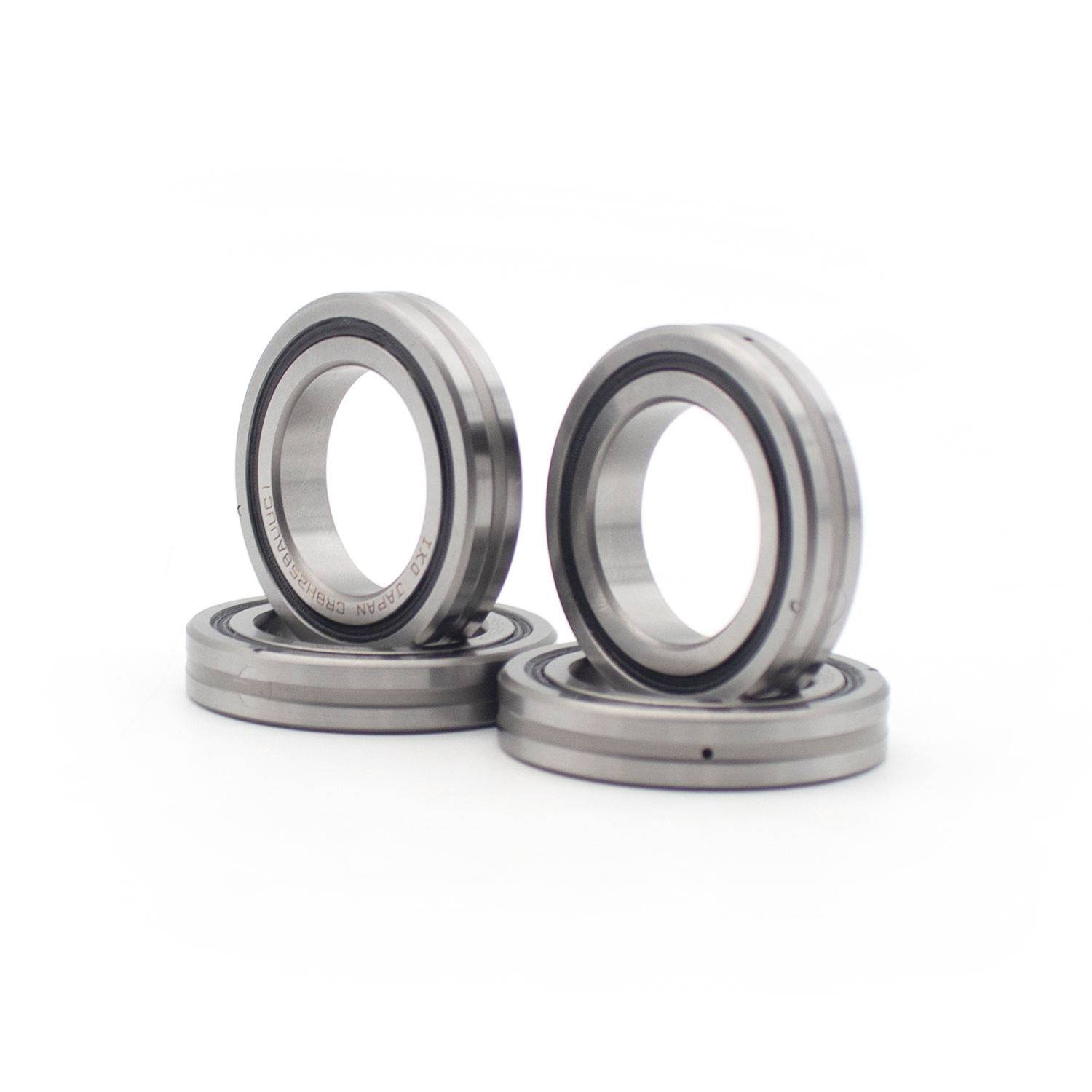

IKO CRBH258AUC1 Перекрестный роликовый подшипник
CRBH258AUUC1 - это скрещенный роликовый подшипник высокой жесткости из серии IKO CRBH с цельной конструкцией внутреннего / внешнего кольца с цилиндрическими роликами, попеременно скрещенными при 90 ° в V-пазах, управляемыми прецизионными сепараторами. Этот компактный подшипник поддерживает радиальные, осевые и моментные нагрузки одновременно с минимальной упругой деформацией.
CRBH258AUUC1 - это скрещенный роликовый подшипник высокой жесткости из серии IKO CRBH с цельным внутренним / наружным кольцом с цилиндрическими роликами, попеременно скрещенными на 90 В-пазах, управляемыми прецизионными сепараторами. Этот компактный подшипник поддерживает радиальные, осевые и моментные нагрузки одновременно с минимальной упругой деформацией. Он оснащен двойными резиновыми контактными уплотнениями (UU) и небольшим радиальным внутренним зазором (C1), идеально подходящим для высокоточных роторных применений, требующих компактности и жесткости.
Официальные технические спецификации
| Параметр | Ценность | Единица |
|---|---|---|
| Модель | CRBH258AUUC1 | — |
| Внутренний диаметр (d) | 25 | мм |
| Наружный диаметр (D) | 41 | мм |
| Ширина (B) | 8 | мм |
| Минимальная фаска (r) | 0.3 | мм |
| Диаметр монтажа вала (d) | 28.5 | мм |
| Диаметр монтажа корпуса (D) | 36.5 | мм |
| Базовый динамический рейтинг нагрузки (C) | 3,120 | N |
| Номинальная статическая нагрузка (C60) | 2,810 | N |
| Масса | 0.05 | кг |
| Внутренний зазор | C1 | Малый радиальный внутренний зазор |
| Тип уплотнения | УУ | Двойные резиновые контактные уплотнения (с обеих сторон) |
| Фиксатор | Прецизионный сепаратор | Роликовое наведение |
| Материал | Высокоуглеродистая хромовая подшипниковая сталь (SUJ2) | — |
| Рабочая температура | -20C до + 110C | Стандартный спектр услуг |
| Класс точности | JIS Класс 0 (P0) | ИСО 492 / АБЕК 1 |
| Смазка | Фабричная литий-базовая смазка | Non ‑ relubricatable |
| Макс. Вращательная скорость (Смазка) | 60,000 | р / мин |
Ключевые особенности дизайна
- Интегральная кольцевая структура: цельные внутренние / внешние кольца обеспечивают стабильную точность вращения и жесткость как для вращения внутреннего кольца, так и для вращения внешнего кольца.
- Высокая жесткость: поперечное расположение роликов обеспечивает исключительную жесткость в компактном профиле, превосходя обычные комбинации подшипников.
- Многонаправленная грузоподъемность: один подшипник поддерживает радиальные, осевые и моментные нагрузки, упрощая механическую конструкцию.
- Минимальная упругая деформация: линейно-контактные поверхности качения приводят к чрезвычайно низкому упругому смещению под нагрузкой.
- Защита от загрязнения: двойные уплотнения UU предотвращают попадание пыли и хладагента, продлевая срок службы в промышленных условиях.
- Небольшой зазор (C1): заводской небольшой радиальный зазор обеспечивает высокую точность и стабильную работу.
- Предварительно собранный: готовый к установке с предварительно собранными роликами и сепараторами для легкого монтажа.
Типичные применения
- Соединения промышленных роботов и поворотные приводы
- Точные поворотные столы для станков
- Оборудование для производства полупроводников (обрабатывающие устройства, инструменты для контроля)
- Медицинское диагностическое и визуализирующее оборудование
- Системы оптического позиционирования и измерительные приборы
- Компактные модули автоматизации и высокоточные индексирующие таблицы
Объяснение модельного кода (стандарт IKO)
| Код | Значение |
|---|---|
| CRBH | Высокой жесткости скрещенные роликовые подшипники серии (встроенные внутренние / наружные кольца) |
| 25 | Внутренний диаметр = 25 мм |
| 8 | Ширина = 8 мм |
| А | Стандартный тип (без монтажных отверстий) |
| УУ | Двойные резиновые контактные уплотнения (с обеих сторон) |
| C1 | Малый радиальный внутренний зазор |
