IKO CRBFV3515ATUUT1 Перекрестный роликовый подшипник

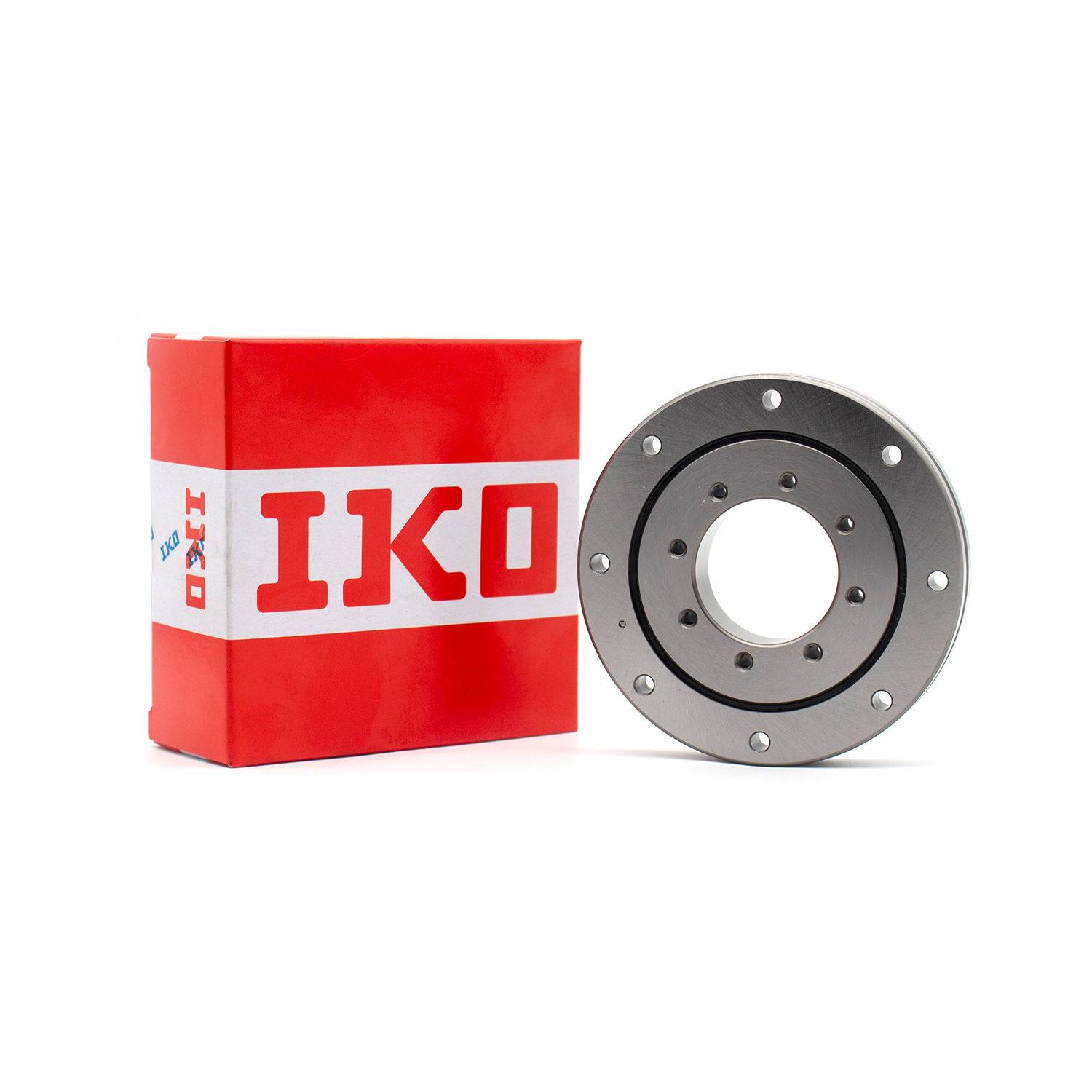

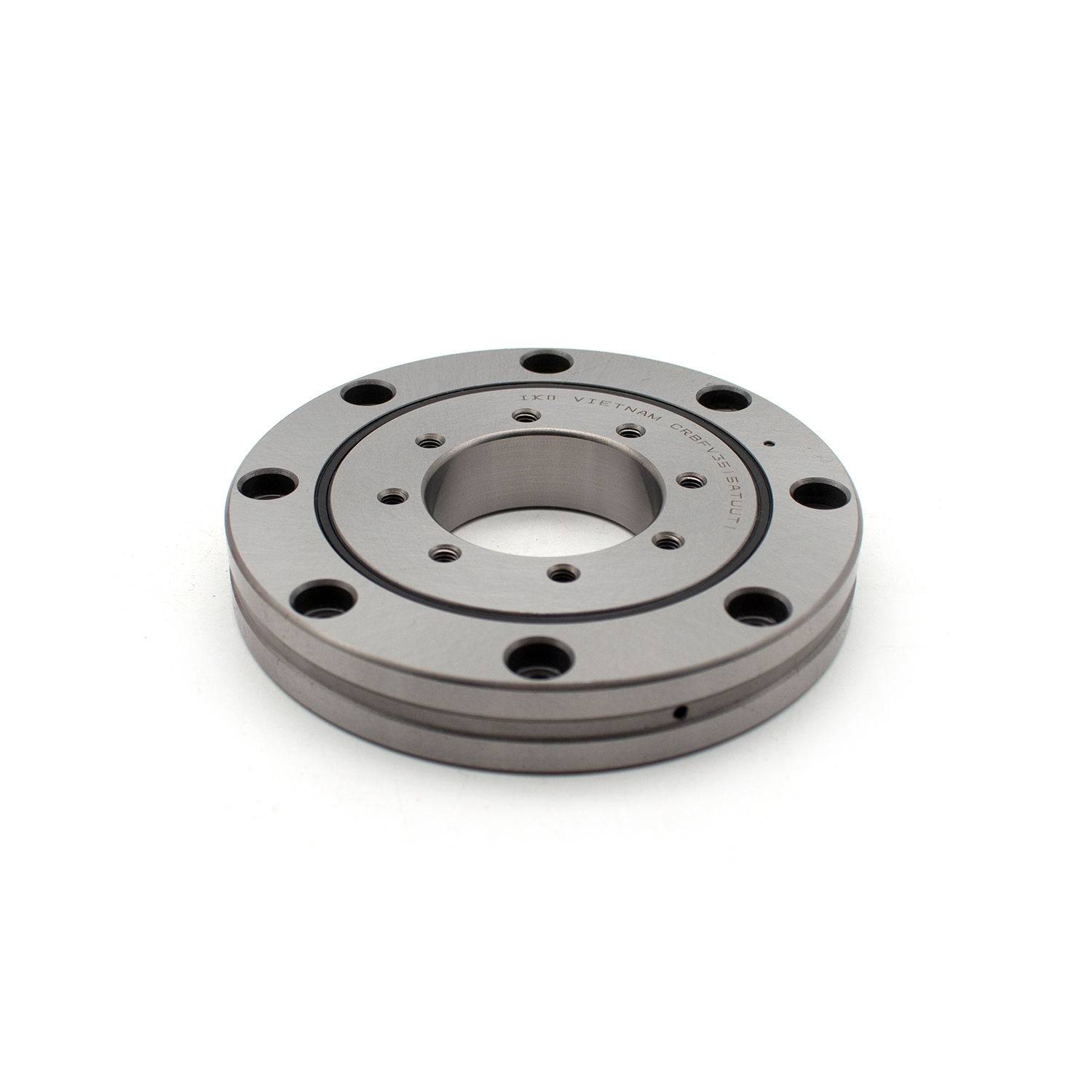

CRBFV3515ATUUT1 - это подшипник скрещенных роликов с монтажными отверстиями высокой жесткости из серии IKO CRBFV. Он имеет цилиндрические ролики, попеременно скрещенные при 90 ° в прецизионных V-пазах, управляемых прецизионным сепаратором. Эта конструкция позволяет подшипнику одновременно выдерживать радиальные, осевые и моментные нагрузки в компактном профиле.
CRBFV3515ATUUT1 - это подшипник с крепежными роликами высокой жесткости с монтажными отверстиями из серии IKO CRBFV. Он имеет цилиндрические ролики, попеременно скрещенные в 90 прецизионных V-пазах, управляемые прецизионным сепаратором. Эта конструкция позволяет подшипнику одновременно поддерживать радиальные, осевые и моментные нагрузки в компактном профиле. Устройство поставляется на заводе с двойными резиновыми контактными уплотнениями (UU) и осевым внутренним зазором T1, что обеспечивает высокую точность вращения и жесткость для прецизионных роторных применений.
Официальные технические спецификации
| Параметр | Ценность | Единица |
|---|---|---|
| Модель | CRBFV3515UPT1 | — |
| Внутренний диаметр (d) | 35 | мм |
| Наружный диаметр (D) | 95 | мм |
| Ширина (B) | 15 | мм |
| Минимальная фаска (r/ r) | 0.6 | мм |
| Базовый динамический рейтинг нагрузки (C) | 17,300 | N |
| Номинальная статическая нагрузка (C60) | 20,900 | N |
| Масса | 0.66 | кг |
| Тип уплотнения | УУ | Двойные резиновые контактные уплотнения (с обеих сторон) |
| Внутренний зазор | Т1 | Осевой внутренний зазор |
| Фиксатор | Прецизионный сепаратор | Роликовое наведение |
| Материал | Высокоуглеродистая хромовая подшипниковая сталь (SUJ2) | — |
| Рабочая температура | -20C до + 110C | Стандартный спектр услуг |
| Класс точности | JIS Класс 0 (P0) | ИСО 492 / АБЕК 1 |
| Смазка | Фабричная литий-базовая смазка | Non ‑ relubricatable |
| Внутреннее кольцо Монтаж | резьбовые отверстия 8 ‑ M4 | — |
| Внутреннее кольцо PCD (PCD1) | 45 | мм |
| Наружное кольцо Монтаж | 8 ‑ φ4,5 сквозные отверстия, φ8 противоствол (глубина 4.4) | — |
| Наружное кольцо PCD (PCD2) | 83 | мм |
Ключевые особенности дизайна
- Монтажная конструкция с отверстиями: интегрированные внутренние / внешние кольца с предварительно просверленными монтажными отверстиями упрощают установку и устраняют необходимость в дополнительных фланцах.
- Высокая жесткость: поперечное расположение роликов обеспечивает исключительную жесткость и минимальную упругую деформацию при комбинированных нагрузках.
- Емкость многонаправленной нагрузки: один подшипник поддерживает радиальные, осевые и моментные нагрузки, снижая сложность системы.
- Герметичная конструкция: Двойные уплотнения UU предотвращают попадание загрязнений, продлевая срок службы в промышленных условиях.
- Прецизионный зазор (T1): Заводской осевой внутренний зазор обеспечивает стабильную точность и производительность вращения.
- Предварительно собранный: готовый к установке с предварительно собранными роликами и сепараторами для легкого монтажа.
Типичные применения
- Соединения промышленных роботов и поворотные приводы
- Точные поворотные столы для станков
- Оборудование для производства полупроводников
- Медицинские диагностические и визуализирующие приборы
- Системы оптического позиционирования и измерительные приборы
- Высокоточные индексирующие таблицы и модули автоматизации
Объяснение модельного кода (стандарт IKO)
| Код | Значение |
|---|---|
| CRBFV | Скрещенный роликовый подшипник высокой жесткости с монтажными отверстиями (тип V) |
| 35 | Внутренний диаметр = 35 мм |
| 15 | Ширина = 15 мм |
| А | Стандартный монтажный тип ‑ с отверстиями |
| Т | Прецизионный сепаратор |
| УУ | Двойные резиновые контактные уплотнения (с обеих сторон) |
| Т1 | Спецификация осевого внутреннего зазора |
