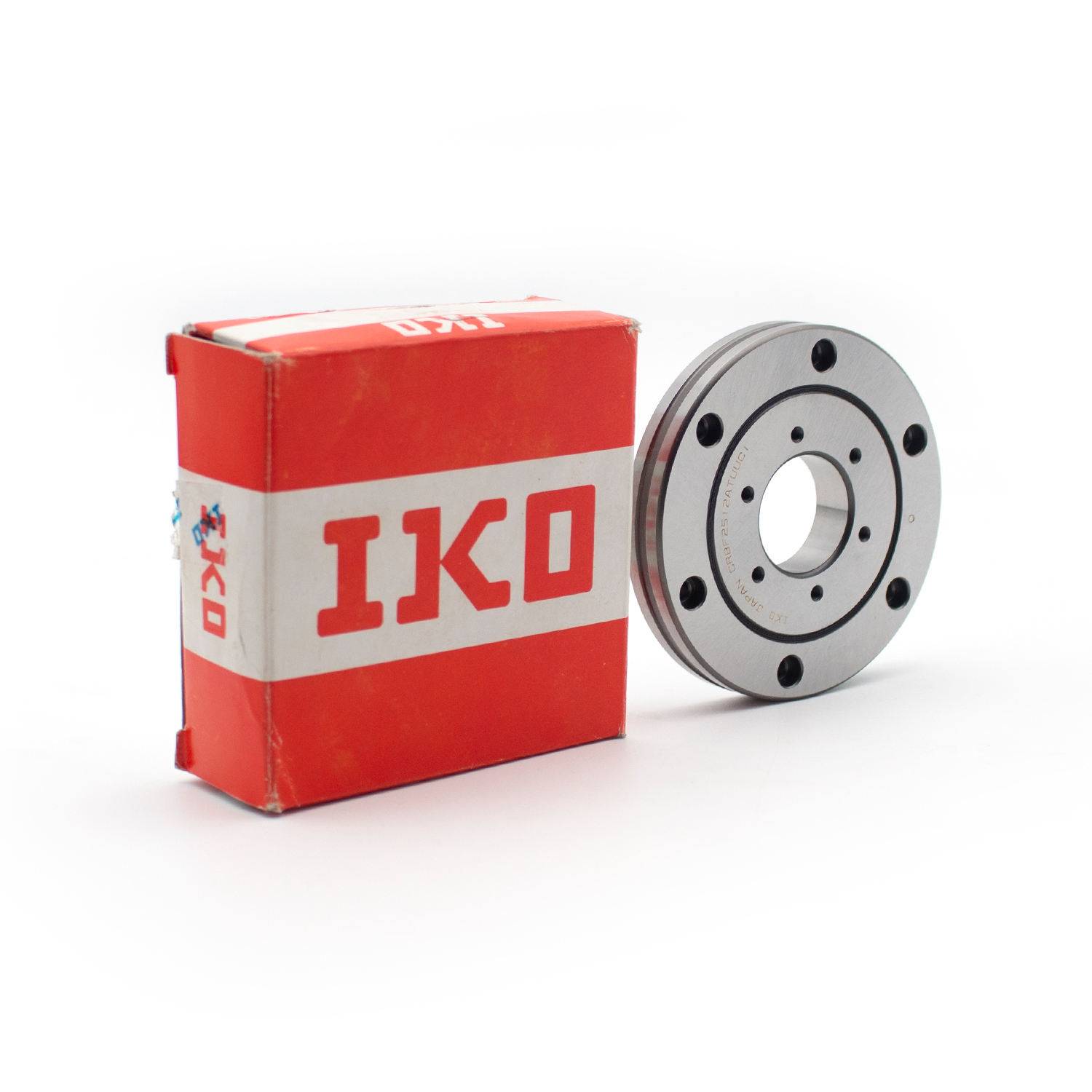

IKO CRBF108ATUUT1 Перекрестный роликовый подшипник
CRBF108ATUUT1 - это компактный роликовый подшипник с высокой жесткостью из серии CRBF от IKO, в котором цилиндрические ролики расположены попеременно под углом 90 ° между прецизионными внутренними и внешними кольцами. Он поддерживает радиальные, осевые и моментные нагрузки одновременно в одном блоке.
CRBF108ATUUT1 - это компактный роликовый подшипник с высокой жесткостью из серии CRBF IKO с цилиндрическими роликами, расположенными попеременно на 90 между прецизионными внутренними и внешними кольцами. Он поддерживает радиальную, осевую и моментную нагрузки одновременно в одном устройстве. Эта модель оснащена двойными резиновыми контактными уплотнениями (UU), прецизионным роликовым сепаратором (T) и осевым внутренним зазором T1, что обеспечивает стабильную точность вращения и сопротивление загрязнению для приложений точного движения.
Официальные технические спецификации
| Параметр | Ценность | Единица |
|---|---|---|
| Модель | CRBF108ATUTE1 | — |
| Внутренний диаметр (d) | 10 | мм |
| Наружный диаметр (D) | 52 | мм |
| Ширина (B) | 8 | мм |
| Минимальная фаска (r/ r) | 0.3 | мм |
| Базовый динамический рейтинг нагрузки (C) | 2,910 | N |
| Номинальная статическая нагрузка (C60) | 2,430 | N |
| Масса | 0.12 | кг (0,26 фунта) |
| Тип уплотнения | УУ | Двойные резиновые контактные уплотнения (с обеих сторон) |
| Внутренний зазор | Т1 | Осевой внутренний зазор |
| Фиксатор | Прецизионный сепаратор | Роликовое наведение |
| Материал | Высокоуглеродистая хромовая подшипниковая сталь (SUJ2) | — |
| Рабочая температура | -20C до + 110C | Стандартный спектр услуг |
| Класс точности | JIS Класс 0 (P0) | ИСО 492 / АБЕК 1 |
| Смазка | Фабричная литий-базовая смазка | Non ‑ relubricatable |
| Внутреннее кольцо Монтаж | резьбовые отверстия 4 ‑ M3 | — |
| Внутреннее кольцо PCD (PCD1) | 16 | мм |
| Наружное кольцо Монтаж | 6 ‑ φ3,4 сквозные отверстия, φ6,5 противоствол (глубина 3.3) | — |
| Наружное кольцо PCD (PCD2) | 42 | мм |
Ключевые особенности дизайна
- Монтажная конструкция с отверстиями: интегрированные внутренние / внешние кольца с предварительно просверленными монтажными отверстиями упрощают установку и исключают дополнительные фланцы.
- Высокая жесткость: поперечное расположение роликов обеспечивает исключительную жесткость и минимальную упругую деформацию при комбинированных нагрузках.
- Емкость многонаправленной нагрузки: один подшипник поддерживает радиальные, осевые и моментные нагрузки, снижая сложность системы.
- Герметичная конструкция: Двойные уплотнения UU предотвращают попадание загрязнений, продлевая срок службы в промышленных условиях.
- Прецизионный зазор (T1): Заводской осевой внутренний зазор обеспечивает стабильную точность вращения.
- Предварительно собранный: готовый к установке с предварительно собранными роликами и сепараторами для легкого монтажа.
Типичные применения
- Соединения промышленных роботов и малые вращающиеся приводы
- Таблицы точного индексирования и поворотные ступени
- Оборудование для производства полупроводников
- Медицинские диагностические и визуализирующие приборы
- Системы оптического позиционирования и измерительные приборы
- Высокоточные модули автоматизации
Объяснение модельного кода (стандарт IKO)
| Код | Значение |
|---|---|
| CRBF | Монтаж --- отверстий высокой жесткости скрещенные роликовые подшипники |
| 10 | Внутренний диаметр = 10 мм |
| 8 | Ширина = 8 мм |
| А | Стандартный монтажный тип ‑ с отверстиями |
| Т | Прецизионный роликовый сепаратор |
| УУ | Двойные резиновые контактные уплотнения (с обеих сторон) |
| Т1 | Спецификация осевого внутреннего зазора |
