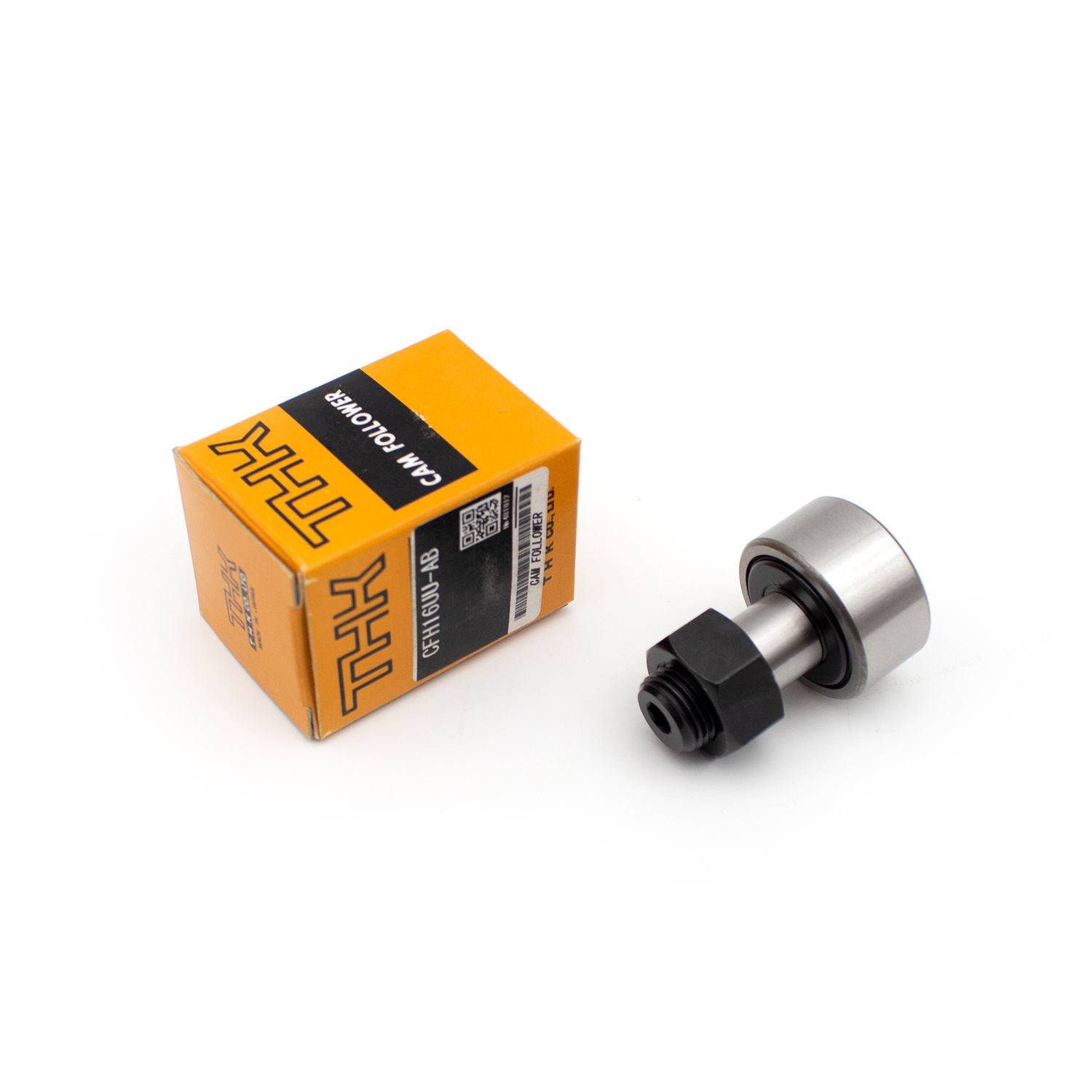

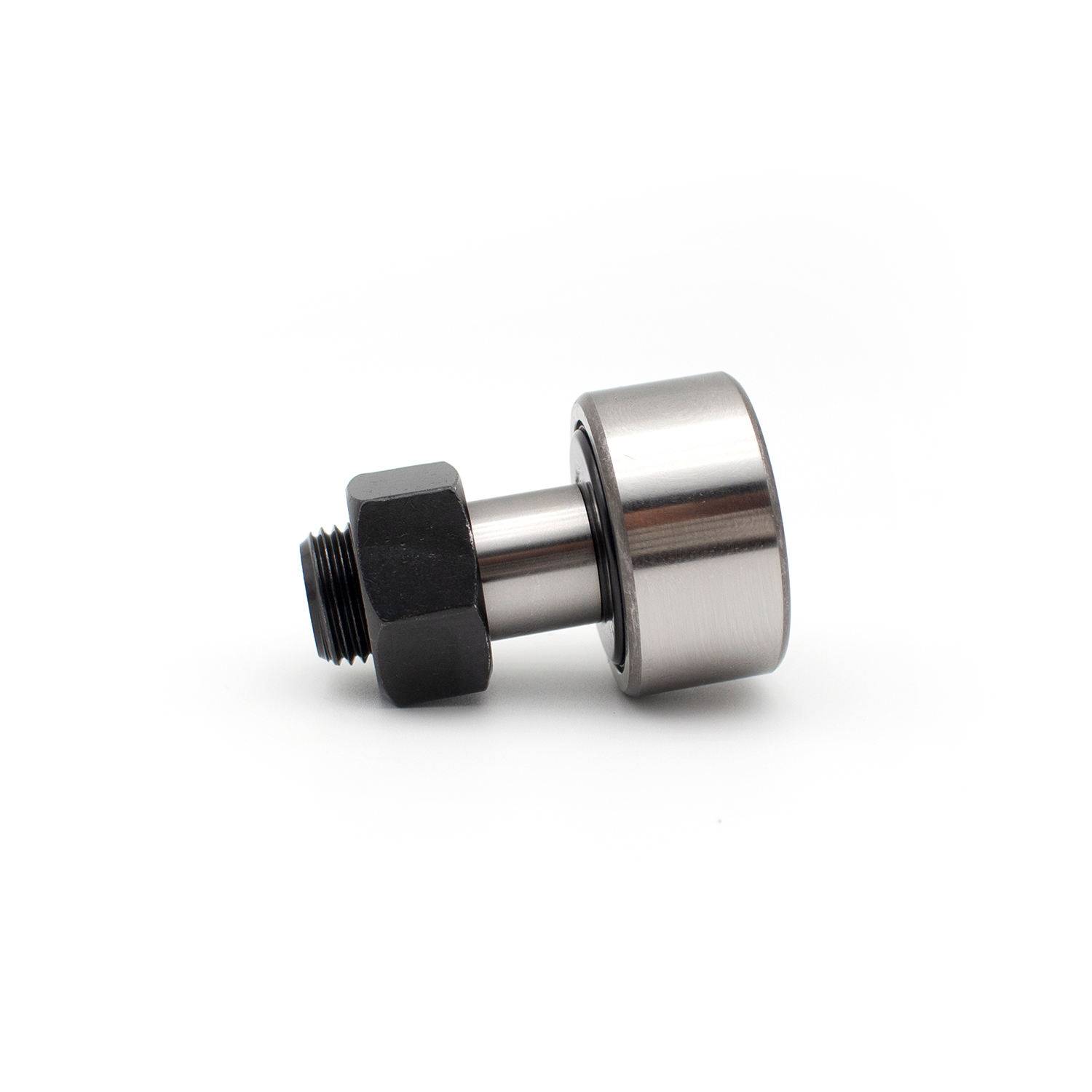

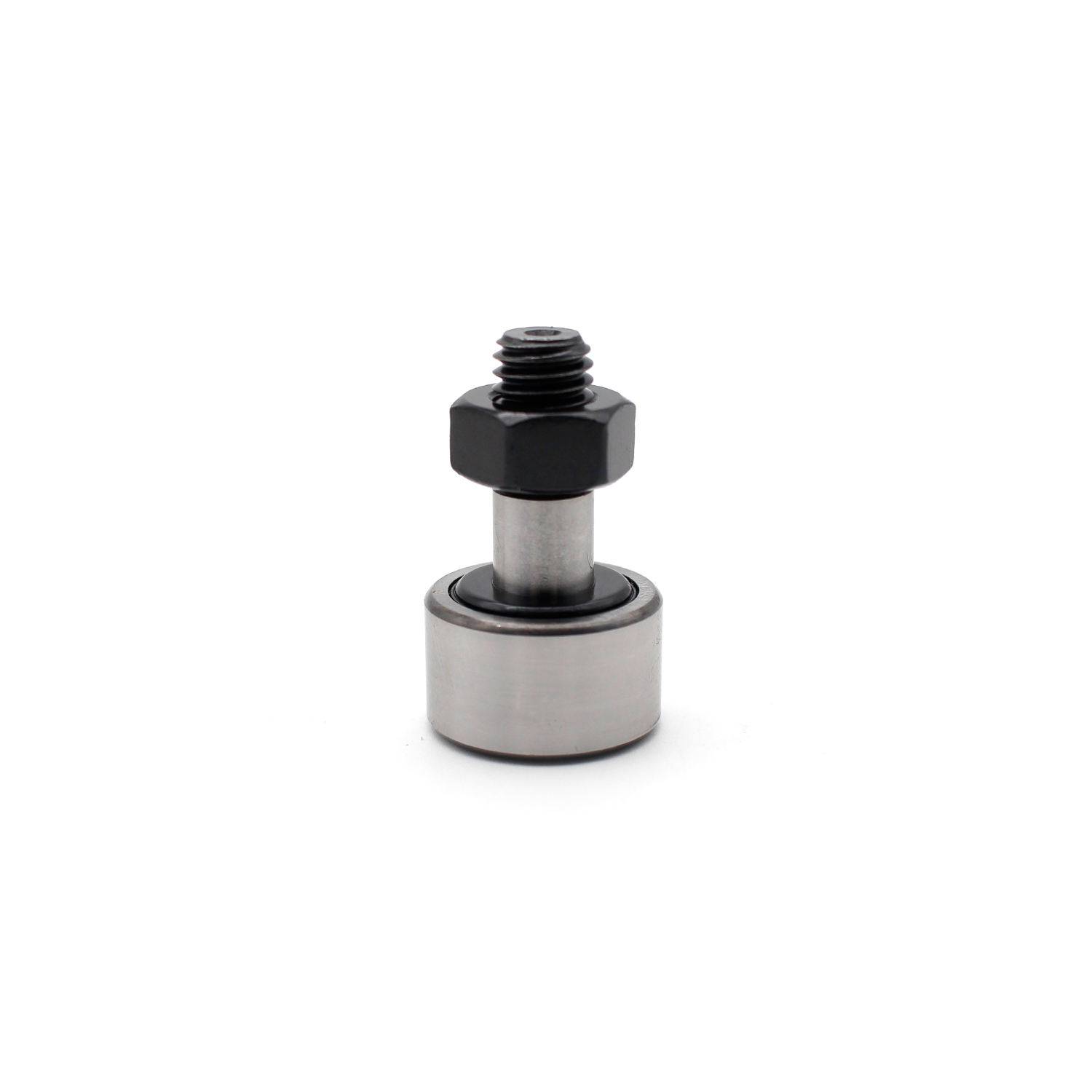

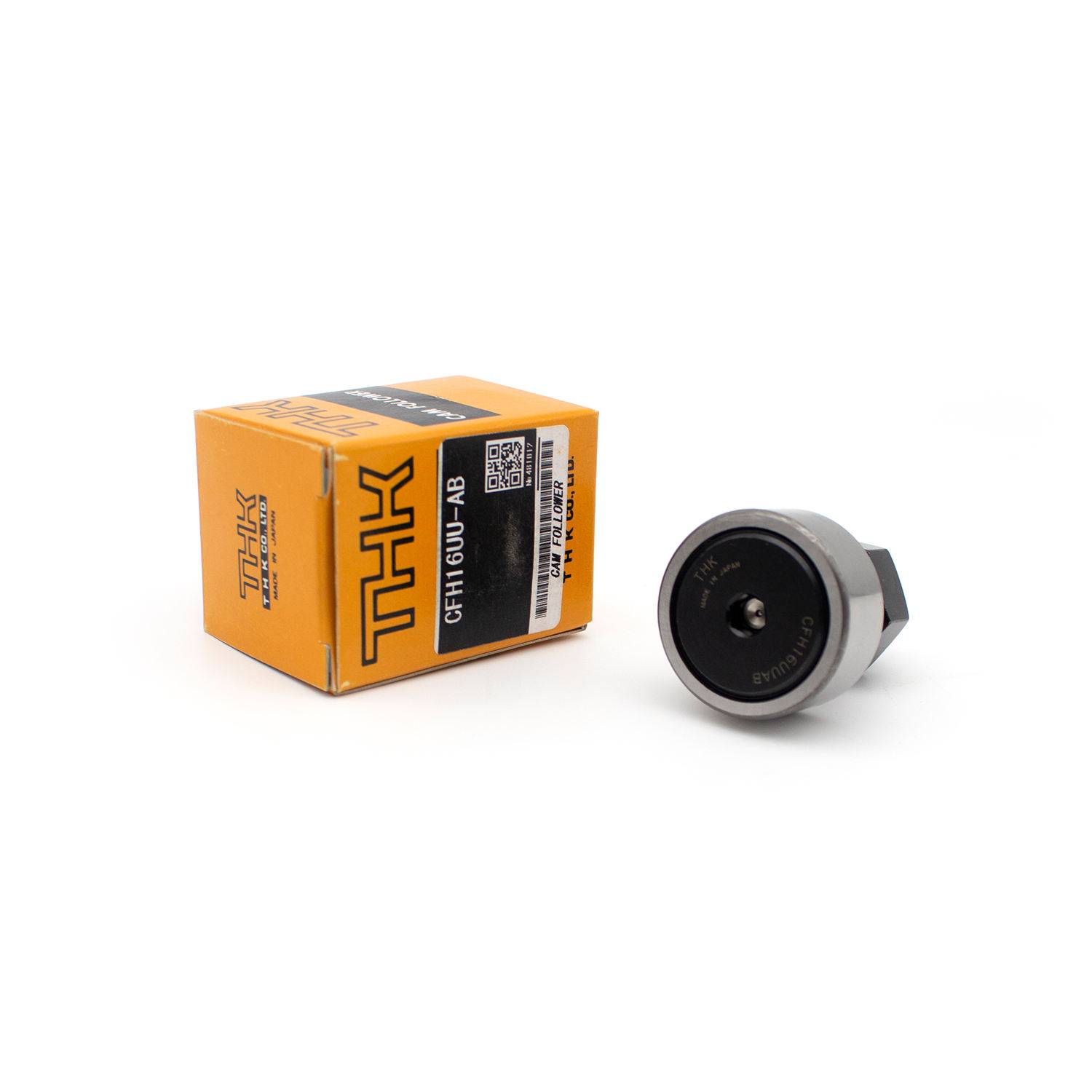

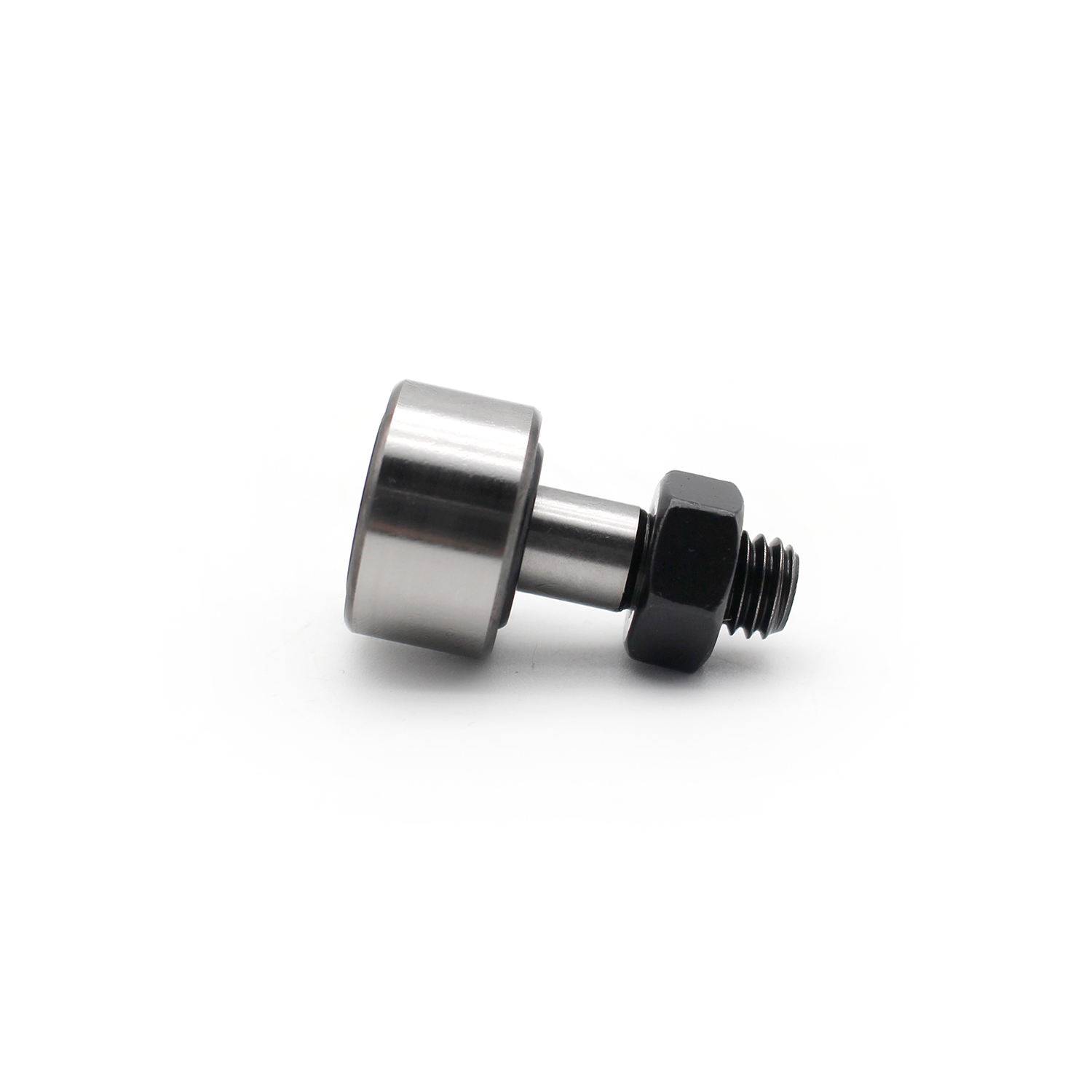

THK CFH16UUAB Эксцентричный подписчик камеры
CFH16UUAB - это высокопрочный, эксцентричный кулачковый последователь типа шпильки из серии THK CFH-AB с двусторонними контактными уплотнениями (UU), шестигранными гнездами на обоих концах шпильки и встроенным ниппелем для смазки. Он обеспечивает точную регулировку радиального положения благодаря эксцентричной конструкции шпильки, что делает его идеальным для компактных, высокоточных кулачковых и линейных двигательных систем.
CFH16UUAB - это высокопрочный, эксцентричный кулачковый последователь типа шпильки из серии THK CFH-AB с двусторонними контактными уплотнениями (UU), шестигранными гнездами на обоих концах шпильки и встроенным ниппелем для смазки. Он обеспечивает точную регулировку радиального положения благодаря эксцентричной конструкции шпильки, что делает его идеальным для компактных, высокоточных кулачковых и линейных двигательных систем.
Ключевые особенности
- Эксцентричная конструкция шпильки: эксцентриситет 0,5 мм позволяет точно регулировать радиальное положение путем вращения шпильки, исключая необходимость точной обработки монтажных отверстий.
- Двойные шестигранные розетки (ABS): шестигранные розетки на обоих концах шпилек позволяют устанавливать и настраивать с любой стороны в замкнутых пространствах.
- Двухсторонние уплотнения (UU): предотвращает утечку смазки и попадание загрязнений, подходит для жестких промышленных условий.
- Встроенный сосок смазки: интегрированный порт смазки для легкого повторного смазывания, продлевающий срок службы.
- Цилиндрическое наружное кольцо: обеспечивает стабильный контакт с плоскими кулачковыми поверхностями для плавного движения качения.
- Высокая грузоподъемность: конструкция игольчатого ролика в клетке обеспечивает отличную радиальную грузоподъемность в компактном профиле.
- Конструкция из углеродистой стали: обеспечивает высокую жесткость, износостойкость и долговечность.
Официальные технические характеристики (единица измерения: мм, кН, мин ⁻ ¹, г)
| Параметр | Ценность |
|---|---|
| Номер модели | CFH16UUAB |
| Диаметр шпильки (d) | 16 |
| Наружный диаметр (D) | 35 |
| Ширина наружного кольца (C) | 18 |
| Размер резьбы (G) | М16 1,5 |
| Общая ширина (B) | 19.5 |
| Общая длина (B₁) | 52 |
| Эксцентриситет (e) | 0.5 |
| Минимальная фаска (r) | 0.6 |
| Высота плеча (f, Min.) | 24 |
| Базовый динамический рейтинг нагрузки (C, с клеткой) | 12.0 |
| Базовая статическая нагрузка (C60, с клеткой) | 18.3 |
| Максимум. Допустимая статическая нагрузка (F60) | 17.3 |
| Ограничение скорости (смазка, с уплотнением) | 7,000 |
| Масса | 205 |
| Материал | Наружное кольцо / шпилька: углеродистая сталь; Ролики: легированная сталь; Клетка: смола; Уплотнения: нитриловый каучук |
| Диапазон рабочих температур | -20 ° С до + 120 ° С |
Приложения
- Машины промышленной автоматизации и кулачковые приводы
- Упаковочное и печатное оборудование
- Конвейерные системы и линейные направляющие
- Станки и индексные таблицы
- Робототехника и механизмы точного позиционирования
