IKO CF16VBR Cam Follower

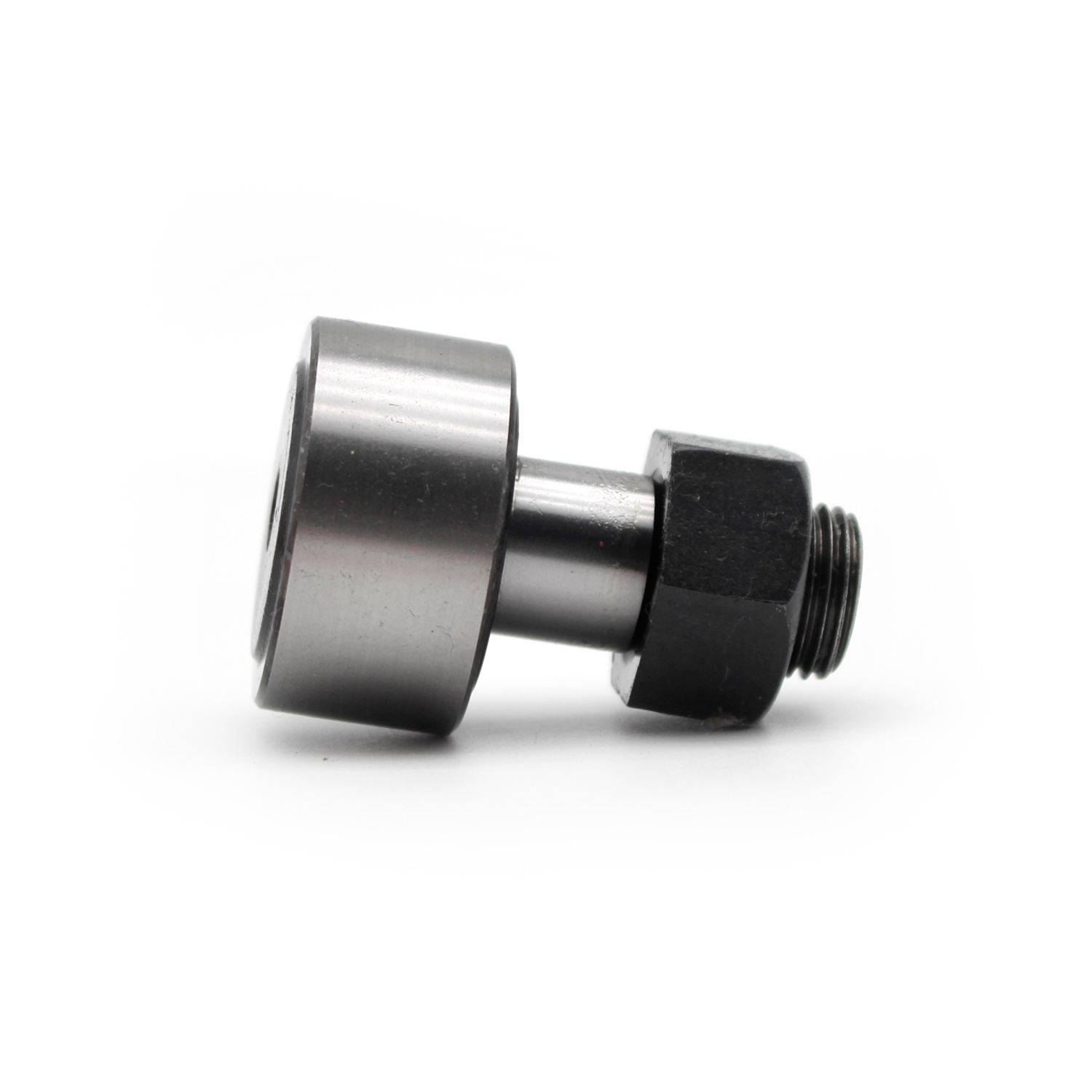

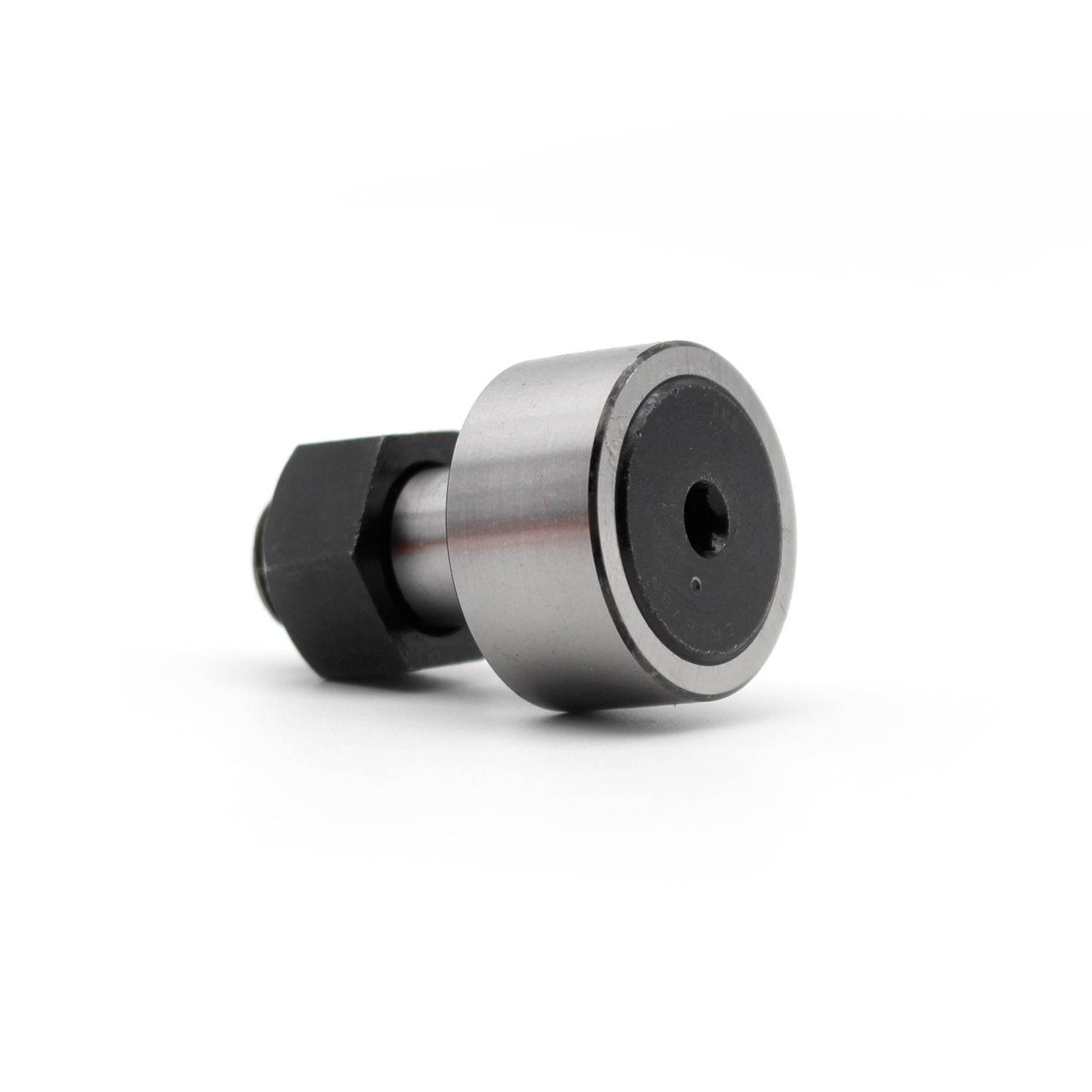

CF16VBR - это стандартный метрический кулачковый последователь из серии IKO CFVB с шестигранной головкой, полным комплектом игольчатых роликов, коронованным наружным кольцом и экранированной конструкцией. Разработанный для кулачковых механизмов, систем линейного движения и оборудования автоматизации, он обеспечивает высокую жесткость, низкое трение и исключительную грузоподъемность в компактном, легко монтируемом корпусе.
CF16VBR - это стандартный метрический кулачковый последователь из серии IKO CFVB с шестигранной головкой, полным комплектом игольчатых роликов, коронованным наружным кольцом и экранированной конструкцией. Разработанный для кулачковых механизмов, систем линейного движения и оборудования автоматизации, он обеспечивает высокую жесткость, низкое трение и исключительную грузоподъемность в компактном, легко монтируемом корпусе. Коронованное внешнее кольцо минимизирует краевое напряжение и учитывает незначительное смещение, а экранированная конструкция защищает от загрязнения и брызг.
Официальные технические спецификации
| Параметр | Ценность | Единица |
|---|---|---|
| Модель | CF16VBR | — |
| Наружный диаметр ролика (D) | 35 | мм |
| Ширина ролика (C) | 18 | мм |
| Диаметр шпильки (d1) | 16 | мм |
| Размер резьбы (G) | М16 1,5 | — |
| Длина резьбы (G1) | 17 | мм |
| Общая длина (L) | 52.1 | мм |
| Длина шпильки (B2) | 32.5 | мм |
| Высота головы | 18 | мм |
| Базовый динамический рейтинг нагрузки (C) | 20.7 | кН (20 700 Н) |
| Базовая статическая нагрузка (C0) | 37.6 | кН (37 600 Н) |
| Допустимая скорость вращения (смазка) | 7,000 | rpm |
| Максимальный момент затяжки | 58.5 | Н · м |
| Масса | 173 | г (0,173 кг) |
| Тип головы | Шестигранная головка | — |
| Наружное кольцо профиля | Коронованная (сферическая поверхность) | — |
| Приложение | Защищенный | — |
| Тип фиксатора | Полное дополнение | — |
| Материал | Высокоуглеродистая хромовая подшипниковая сталь | — |
| Диапазон рабочих температур | -20 до + 120 | C |
| Класс точности | JIS Класс 0 (P0) | ИСО 492 |
| Смазка | Предварительная смазка литиевой смазкой; повторное смазывание через смазочные отверстия | — |
Ключевые особенности дизайна
- Завенченное внешнее кольцо: уменьшает краевое напряжение и компенсирует незначительное смещение, обеспечивая стабильную работу кулачковых приводов и линейных систем.
- Полнокомплектные игольчатые ролики: максимально увеличивают несущую способность в компактной оболочке, обеспечивая в 3-4 раза более высокую радиальную нагрузку, чем стандартные шарикоподшипники аналогичного размера.
- Защитная защита: предотвращает попадание пыли, металлической стружки и хладагента в подшипник, продлевая срок службы в жестких промышленных условиях.
- Резьбовая шпилька с шестигранной головкой: обеспечивает быструю установку без инструментов через шестигранную розетку, идеально подходит для автоматизированной сборки и обслуживания.
- Структура высокой жесткости: толстостенное наружное кольцо и интегрированная конструкция шпильки минимизируют отклонение при больших нагрузках, поддерживая точность управления движением.
- Широкий температурный допуск: Надежно работает от -20C до + 120C, подходит для высокотемпературных и холодильных цепей.
- Relubricatable: Оборудованный с отверстиями смазки для легкой relubrication, увеличивая срок службы в continuous-operation системах.
Типичные применения
- Кулачковые механизмы и приводные системы для станков
- Промышленные роботы и автоматизированное погрузочно-разгрузочное оборудование
- Конвейерные системы и направляющие линейного движения
- Упаковочное оборудование и печатные прессы
- Приводы медицинских приборов и системы точного позиционирования
- Автомобильные сборочные конвейеры и зажимы
Объяснение модельного кода (стандарт IKO)
| Код | Значение |
|---|---|
| CF | Cam Follower (роликовый гусеничный станок) |
| 16 | Диаметр шпильки = 16 мм |
| V | Коронованное внешнее кольцо (V-образный профиль) |
| Б | Экранированный тип |
| Р | Полный комплект игольчатых роликов |
