IKO CFS2 миниатюрные камеры последователь

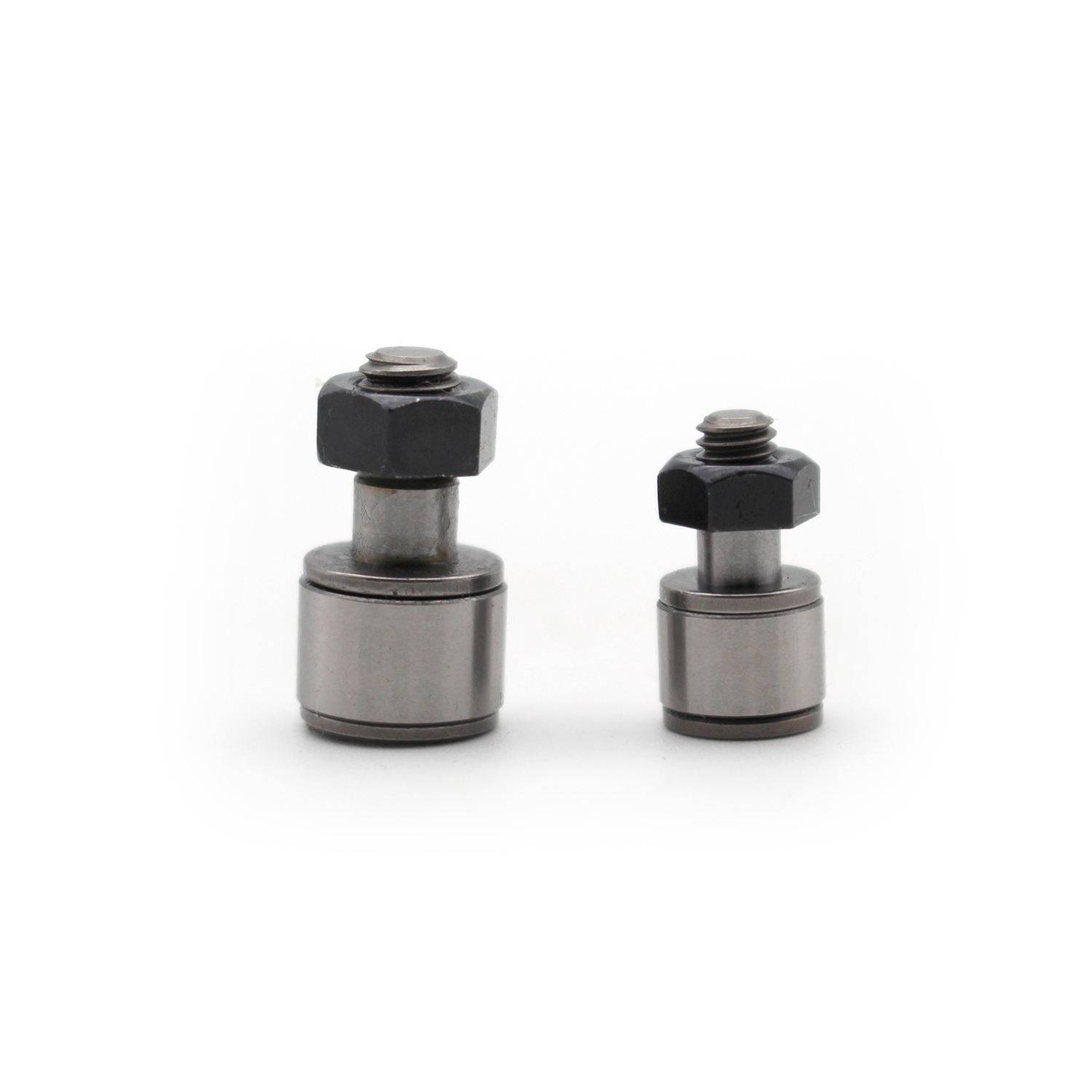

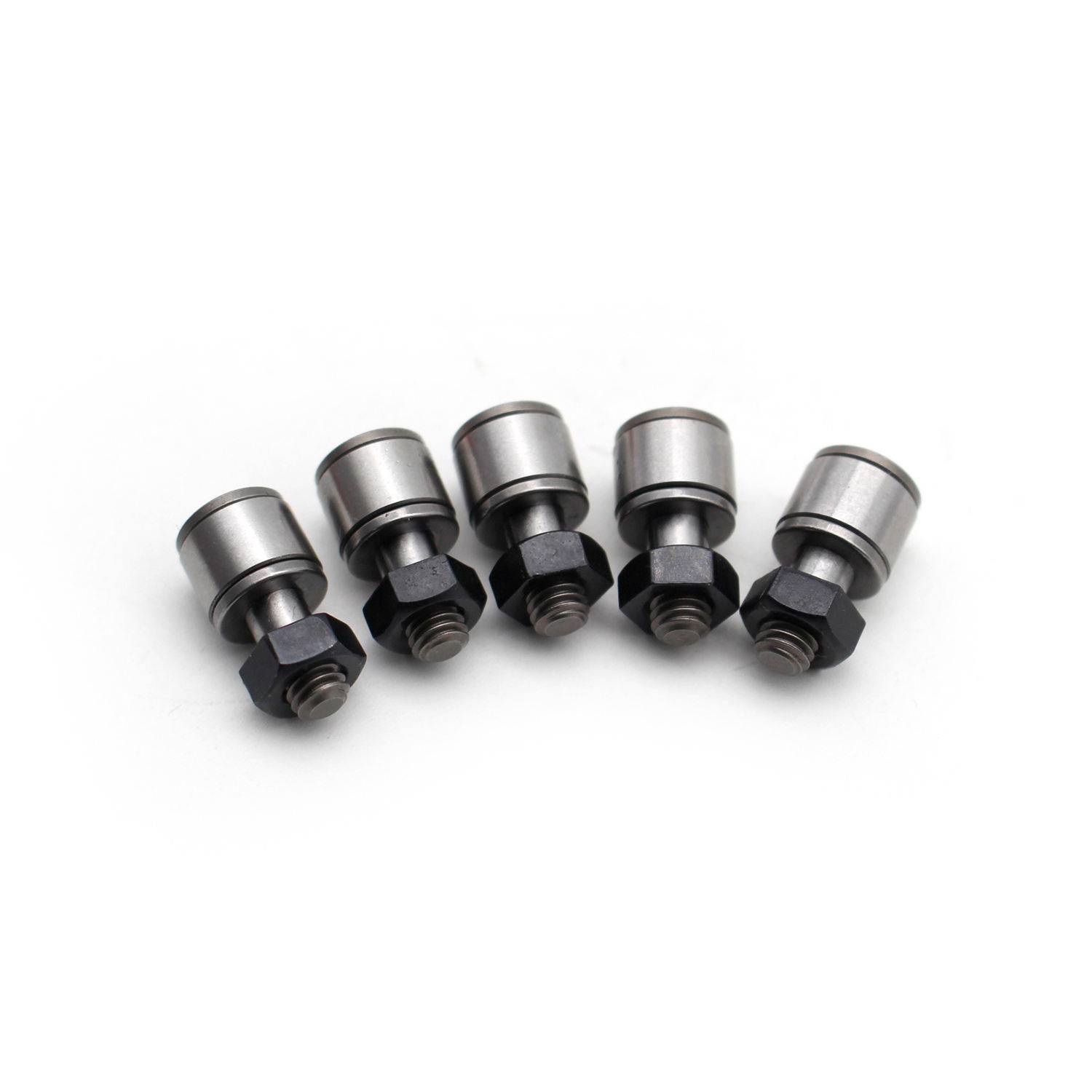

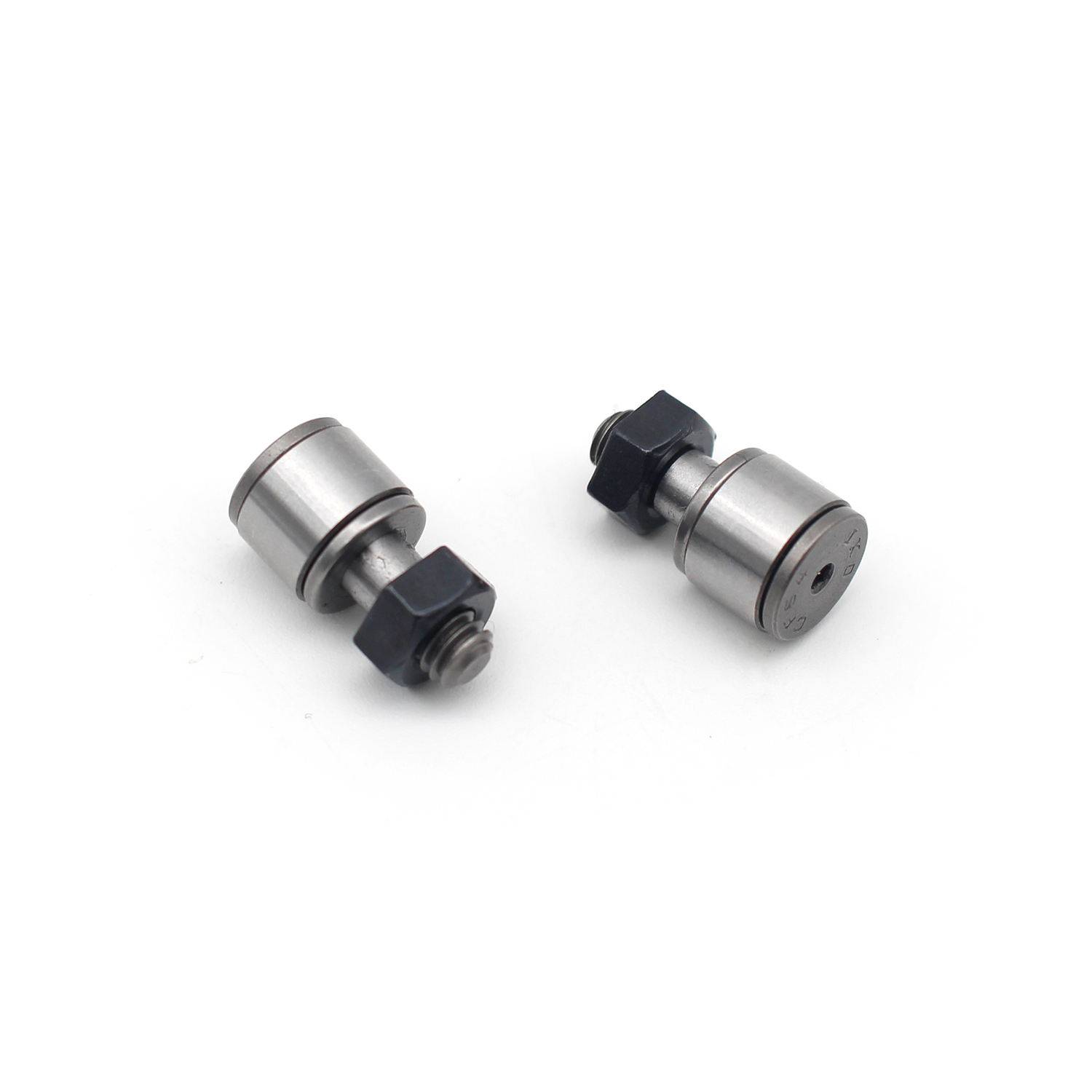

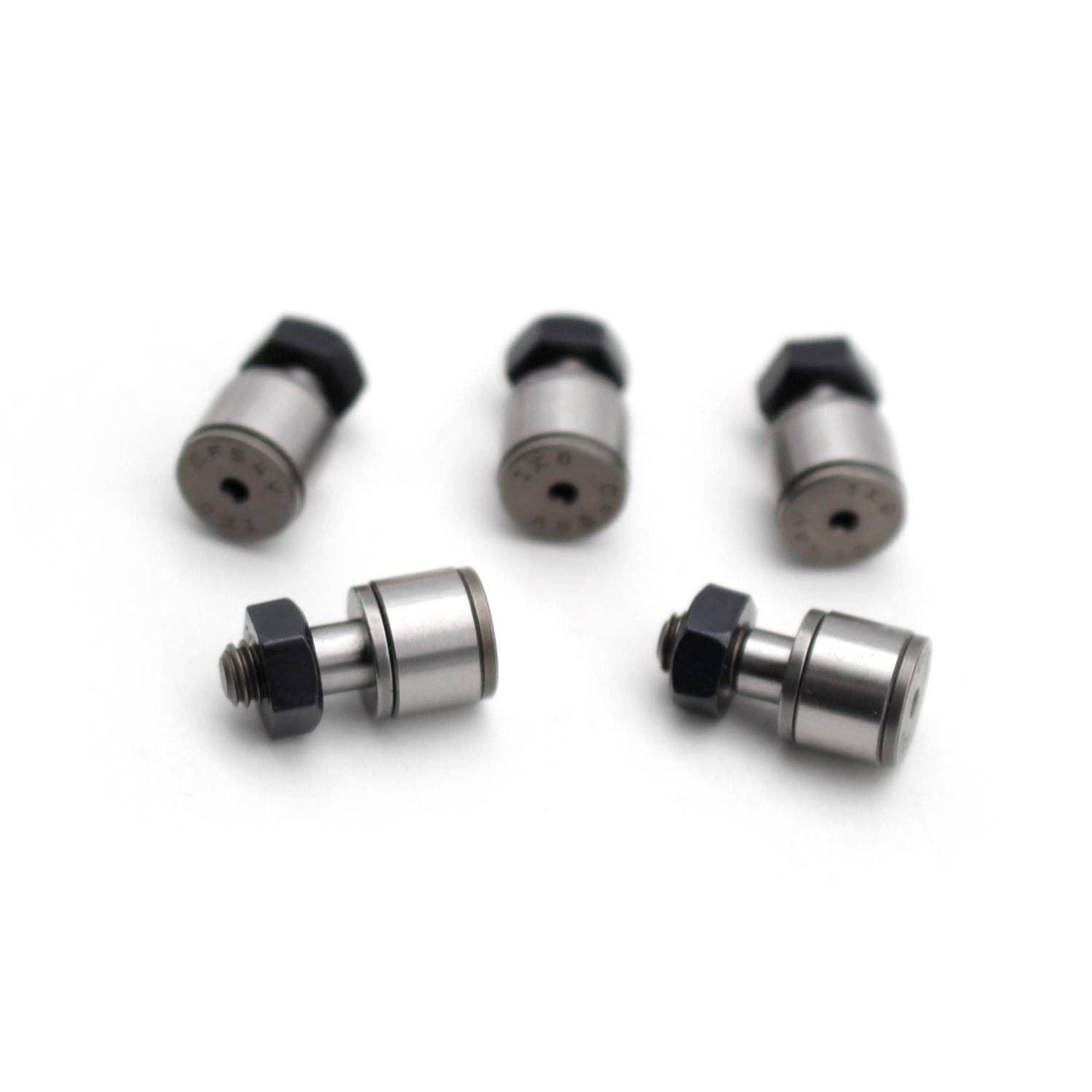

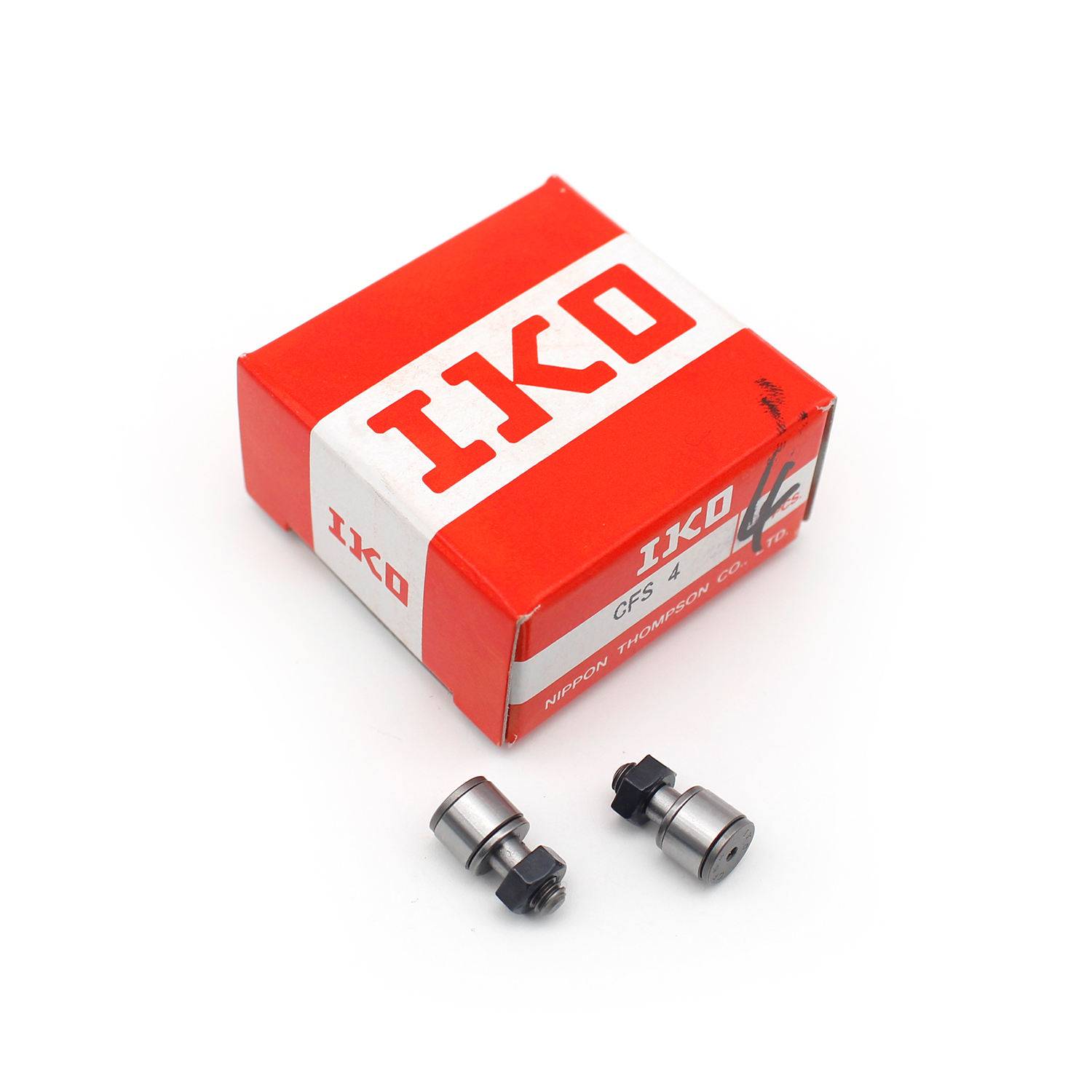

CFS2 - это ультракомпактный миниатюрный кулачковый последователь типа шпилька из серии CFS IKO, предназначенный для легкой нагрузки, высокоточных кулачковых механизмов и систем линейного движения. Он оснащен сверхтонкими игольчатыми роликами в наружном кольце с толстыми стенками, шестигранной головкой и экранированной конструкцией. Этот подшипник оптимизирован для вращения внешнего кольца, предлагая низкое трение, минимальный радиальный зазор и стабильную работу в высокоточном оборудовании с ограниченным пространством.
CFS2 - это ультракомпактный миниатюрный кулачковый последователь типа шпилька из серии CFS IKO, предназначенный для легкой нагрузки, высокоточных кулачковых механизмов и систем линейного движения. Он оснащен сверхтонкими игольчатыми роликами в наружном кольце с толстыми стенками, шестигранной головкой и экранированной конструкцией. Этот подшипник оптимизирован для вращения внешнего кольца, предлагая низкое трение, минимальный радиальный зазор и стабильную работу в высокоточном оборудовании с ограниченным пространством.
Официальные технические спецификации
| Параметр | Ценность | Единица |
|---|---|---|
| Модель | CFS2 | — |
| Наружный диаметр ролика (D) | 4.5 | мм |
| Ширина ролика (C) | 2.5 | мм |
| Диаметр шпильки (d₁) | 2 | мм |
| Размер резьбы (G) | М2 0,4 | — |
| Длина резьбы (G₁) | 2 | мм |
| Общая длина (L) | 8 | мм |
| Длина шпильки (B) | 4 | мм |
| Высота головы (H) | 2.5 | мм |
| Минимальная фаска (r) | 0.1 | мм |
| Базовый динамический рейтинг нагрузки (C) | 288 | N |
| Номинальная статическая нагрузка (C60) | 202 | N |
| Допустимая скорость вращения (смазка) | 42,000 | rpm |
| Максимальный момент затяжки | 9.1 | Н · см |
| Масса | 0.6 | г (0,0006 кг) |
| Фиксатор | Тип клетки (установленный держатель) | Точность роликового наведения |
| Приложение | Защищенный | Защита от загрязнения |
| Наружное кольцо профиля | Цилиндрический | Плоская беговая поверхность |
| Материал | Высокоуглеродистая хромовая подшипниковая сталь (SUJ2) | — |
| Рабочая температура | -20C до + 110C | Стандартный спектр услуг |
| Класс точности | JIS Класс 0 (P0) | ИСО 492 / АБЕК 1 |
| Смазка | Фабричная литий-базовая смазка | Non ‑ relubricatable (без масляных отверстий) |
| Тип головы | Шестигранное гнездо | Простая установка с помощью шестигранного ключа |
Ключевые особенности дизайна
- Ультра миниатюрный дизайн: чрезвычайно компактные размеры (шпилька 2 мм, диаметр 4,5 мм) идеально подходят для микроточного оборудования.
- Внешнее кольцо с толстыми стенками: обеспечивает высокую жесткость и устойчивость к деформации при легких нагрузках.
- Ультра-тонкие игольчатые ролики: обеспечивает высокую грузоподъемность по сравнению с миниатюрными размерами.
- Минимальный радиальный зазор: максимизирует зону нагрузки, снижает ударное воздействие и обеспечивает стабильную долговременную работу.
- Защищенная конструкция: защищает от пыли и мусора, продлевая срок службы в суровых микроусловиях.
- Шестигранная головка: обеспечивает быструю и точную установку в ограниченном пространстве.
- Предварительно смазанный: заводская смазка для немедленного использования, дополнительная смазка не требуется.
Типичные применения
- Производство электронных компонентов и сборочное оборудование
- Устройства автоматизации делопроизводства (OA) и прецизионные принтеры
- Медицинские диагностические и микрохирургические инструменты
- Системы оптического позиционирования и измерительные приборы
- Небольшие устройства индексации и миниатюрные поворотные ступени
- Прецизионная робототехника и модули микроавтоматизации
Объяснение модельного кода (стандарт IKO)
| Код | Значение |
|---|---|
| КВПБ | Миниатюрный тип камеры последователя |
| 2 | Диаметр шпильки = 2 мм |
