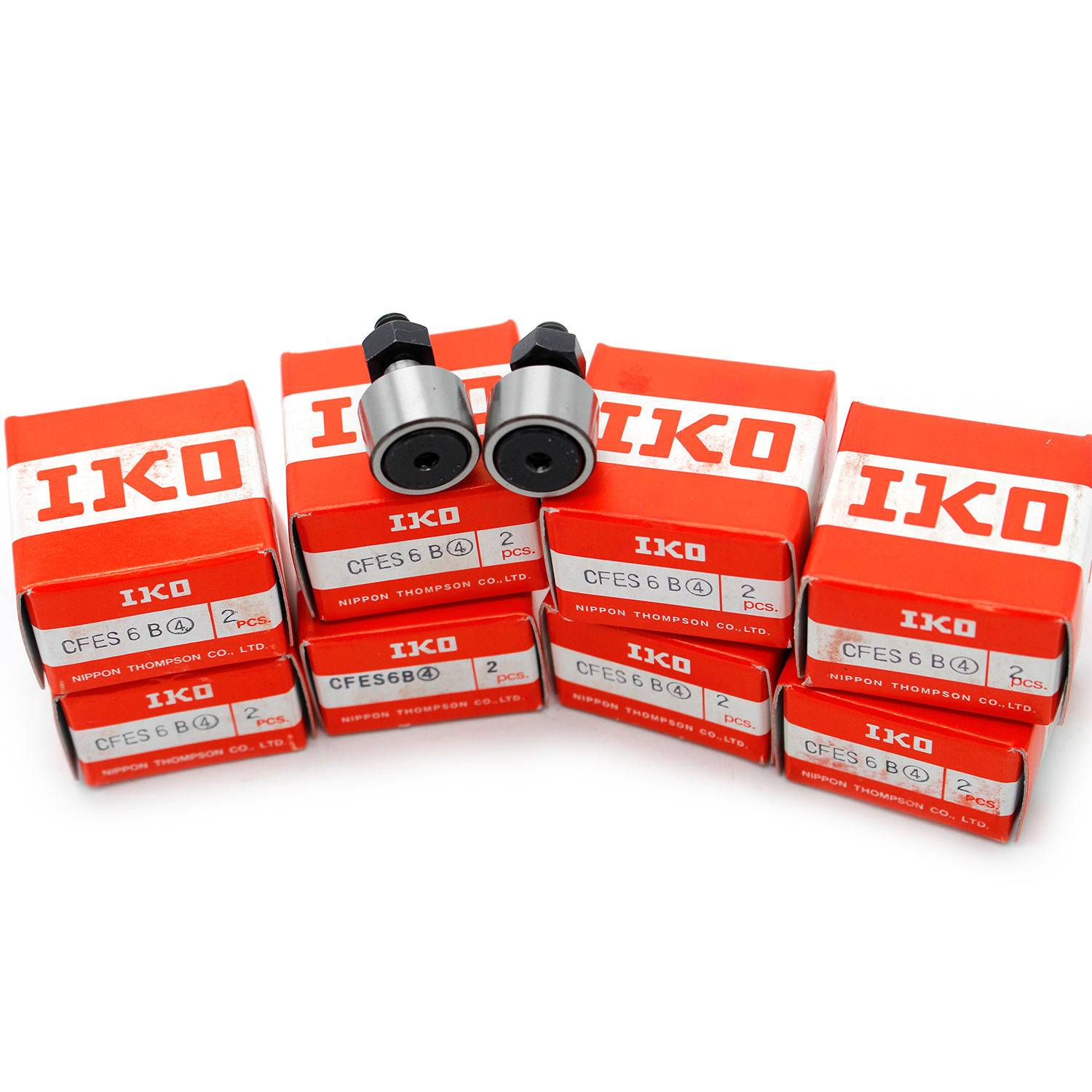

IKO CFES6B Cam Follower
CFES6B - это компактный, твердый, эксцентричный кулачковый последователь типа шпильки из серии CFES от IKO с цилиндрическим наружным кольцом, игольчатыми роликами в клетке, шестигранной шпилькой и экранированной конструкцией. Он предназначен для высоконагруженных, гладких кулачков и линейных направляющих в замкнутых пространствах.
CFES6B - это компактный, твердый, эксцентричный кулачковый последователь типа шпильки из серии CFES от IKO с цилиндрическим наружным кольцом, игольчатыми роликами в клетке, шестигранной шпилькой и экранированной конструкцией. Он предназначен для высоконагруженных, гладких кулачков и линейных направляющих в замкнутых пространствах.
Ключевые особенности (официальные)
- Solid Eccentric Stud: Позволяет точно регулировать радиальное положение во время установки для компенсации люфта.
- Шестигранная головка: обеспечивает безопасное крепление с помощью шестигранного ключа в зонах с ограниченным доступом.
- Цилиндрическое наружное кольцо: обеспечивает стабильный контакт с плоскими кулачковыми поверхностями.
- Игольчатые ролики в клетке: обеспечивает вращение с низким трением и высокую грузоподъемность в небольшой оболочке.
- Экранированный (B): предотвращает попадание загрязнений и удержание смазки для эксплуатации без обслуживания.
- Relubricatable: Оборудованный с проходами смазки для увеличенного срока службы.
- Высокоуглеродистая стальная конструкция: обеспечивает отличную износостойкость и долговечность.
Официальные спецификации (Единица измерения: мм, Н, Н · м, С, кг)
| Параметр | Ценность |
|---|---|
| Номер модели | CFES6B |
| Наружный диаметр ролика (D) | 16 |
| Ширина ролика (C) | 11 |
| Диаметр шпильки (d₁) | 6 |
| Размер резьбы (G) | М6 1 |
| Общая ширина (B) | 12.2 |
| Длина шпильки (B₁) | 28.2 |
| Минимальная фаска (r) | 0.3 |
| Эксцентриситет (ε) | 0.25 |
| Базовый динамический рейтинг нагрузки (C) | 3,660 |
| Базовая статическая нагрузка (C) | 3,650 |
| Макс. Статическая допустимая нагрузка | 1,980 |
| Макс. Крутящий момент | 2.7 |
| Ограничение скорости (Смазка) | 84,000 |
| Ограничение скорости (масло) | 140,000 |
| Диапазон рабочих температур | -20 до + 120 |
| Масса | 0.0185 |
| Материал | Наружное кольцо / шпилька: высокоуглеродистая сталь; Ролики: легированная сталь; Клетка: смола |
Приложения
Идеально подходит для:
- Прецизионные кулачковые механизмы
- Электронное и OA оборудование
- Миниатюрные индексирующие таблицы
- Малые промышленные роботы
- Медицинские приборы
