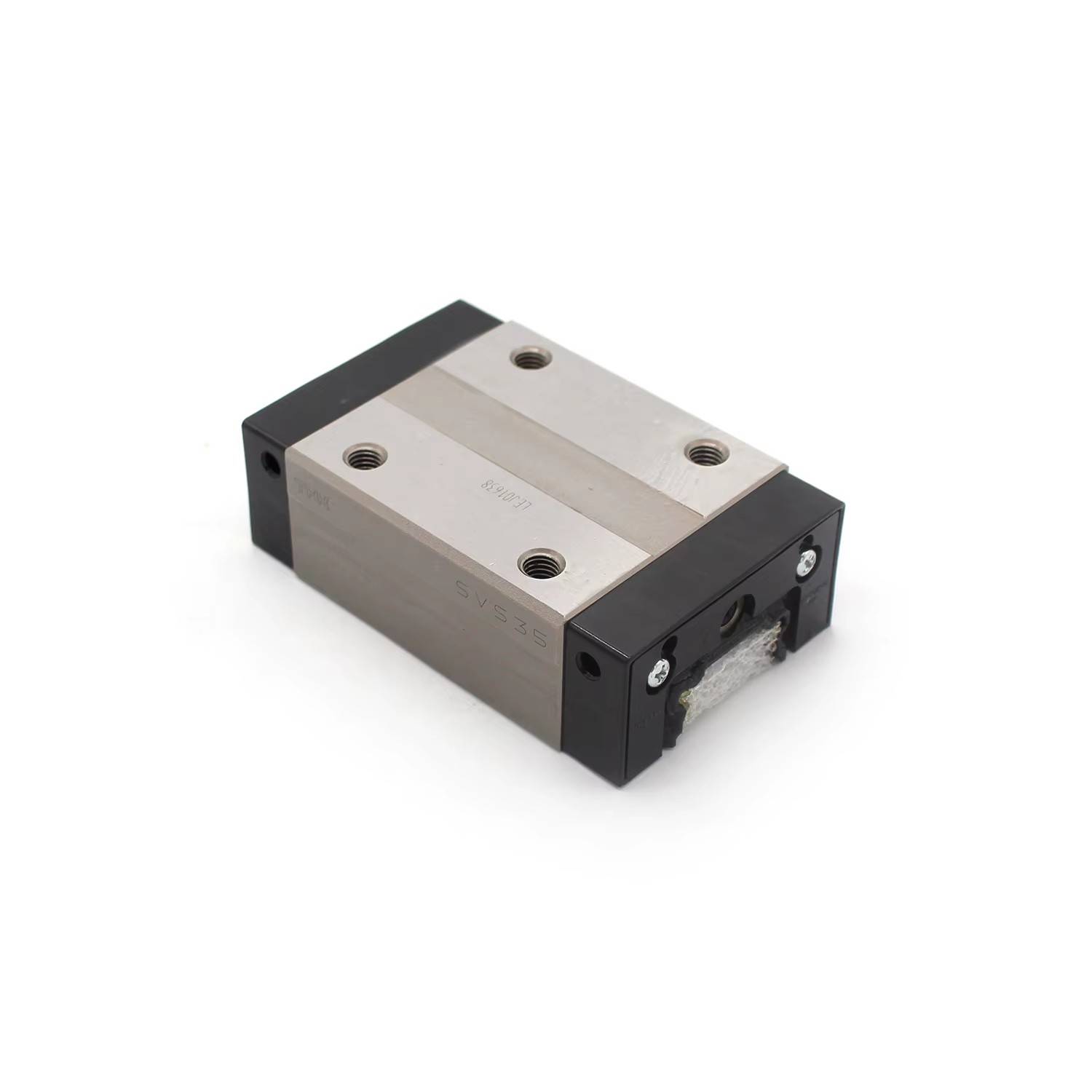

THK SVS35 Направляющий блок сверхтяжелой нагрузки LM
THK SVS35 - это сверхпрочный четырехсторонний гид LM с одинаковой нагрузкой (линейный гид движения) из серии SVS, разработанный для высокой жесткости, сверхвысокой грузоподъемности и исключительной демпфирования. Оптимизированный для станков и тяжелого промышленного оборудования, он обеспечивает стабильное и точное линейное движение при экстремальных нагрузках и суровых условиях.
THK SVS35 - это сверхпрочный четырехсторонний гид LM с одинаковой нагрузкой (линейный гид движения) из серии SVS, разработанный для высокой жесткости, сверхвысокой грузоподъемности и исключительной демпфирования. Оптимизированный для станков и тяжелого промышленного оборудования, он обеспечивает стабильное и точное линейное движение при экстремальных нагрузках и суровых условиях.
Официальные спецификации
1. Стандартные размеры блока (SVS35C / SVS35R)
| Параметр | Значение (C Тип: Фланец) | Значение (R Тип: Узкий) |
|---|---|---|
| Номер модели | СВС35С | СВС35Р |
| Высота блока (M) | 48 мм | 44 мм |
| Ширина блока (W) | 100 мм | 70 мм |
| Длина блока (L) | 109,5 мм | 109,5 мм |
| Монтажный болт Размер | М10 (4 отверстия) | M812 (4 отверстия) |
| Шаг болта (L1) | 79 мм | 79 мм |
| Стандартное уплотнение | UU (бесконтактное боковое уплотнение) | UU (бесконтактное боковое уплотнение) |
| Смазка сосок | Б-М6Ф | Б-М6Ф |
| Материал | Высокоуглеродистая хромовая подшипниковая сталь (рельсы / шары), чугун (блок) | Высокоуглеродистая хромовая подшипниковая сталь (рельсы / шары), чугун (блок) |
| Рабочая температура | -15C до + 80C | -15C до + 80C |
2. Спецификации рельса (серия SVS35)
| Параметр | Ценность |
|---|---|
| Высота рельса (H3) | 35 мм |
| Ширина рельса (W1) | 52 мм |
| Количество шаровых рядов | 4 ряда (2 ряда в сторону) |
| Угол контакта | 45 (4-полосная равная нагрузка) |
| Дизайн гоночной дорожки | Глубокая круговая дуговая канавка (кривизна ближнего диаметра шара) |
| Степень точности | Нормальный (стандартный), H (высокий), P (точность) |
| Варианты предварительной загрузки | Нормальный (без символа), C1 (светлый), C2 (средний) |
3. Оценки нагрузки и производительности (стандартный блок)
| Параметр | Ценность |
|---|---|
| Базовый динамический рейтинг нагрузки (C) | 76,4 кН |
| Базовая статическая нагрузка (C0) | 108 кН |
| Статический допустимый момент (ма) | 4,12 кН · м |
| Статический допустимый момент (Мб) | 4,12 кН · м |
| Статический допустимый момент (Mc) | 6,18 кН · м |
| Вес нетто (только блок) | Приблизительно 3,1 кг (R), 3,7 кг (C) |
| Вес рельса | Приблизительно 5,8 кг / м |
4. Длинные размеры блока (SVS35LC / SVS35LR)
| Параметр | Значение (тип LC) | Значение (тип LR) |
|---|---|---|
| Номер модели | SVS35LC (длинный фланец) | SVS35LR (Длинное узкое) |
| Длина блока (L) | 135 мм | 135 мм |
| Шаг болта (L1) | 104,5 мм | 104,5 мм |
| Динамический рейтинг нагрузки (C) | 90,6 кН | 90,6 кН |
| Номинальная статическая нагрузка (C0) | 137 кН | 137 кН |
| Вес нетто (только блок) | Приблизительно 4,4 кг | Приблизительно 3,8 кг |
Ключевые особенности
- Экстремальная жесткость и высокая грузоподъемностьГлубокая конструкция дорожки качения с круглой дугой значительно увеличивает площадь контакта с шаром под нагрузкой, обеспечивая исключительную жесткость и сверхвысокую 4-стороннюю равную грузоподъемность для тяжелых операций обработки и прессования.
- Превосходная устойчивость к демпфированию и вибрацииОптимизированный контакт с шариковым пазом обеспечивает повышенную эффективность демпфирования, эффективно уменьшая болтовню при тяжелой резке и улучшая качество поверхности заготовки.
- Caged Ball TechnologyIntegrated шаровые клетки устраняют трение между металлическими шариками, обеспечивая низкий уровень шума, высокоскоростное перемещение, отличное удержание смазки и долгосрочную не требующую технического обслуживания эксплуатацию.
- 4-полосная шкала равной нагрузкиКонструкция с углом контакта 45 обеспечивает одинаковую грузоподъемность в радиальном, обратном радиальном и боковом направлениях, обеспечивая максимальную гибкость конструкции для любой ориентации монтажа.
- Высокоточные и DurabilityPrecision-ground дорожки качения и сталь высокой твердости обеспечивают минимальный износ, постоянную точность позиционирования и увеличенный срок службы при экстремальных нагрузках.
- Превосходная защита от пыли Стандартные боковые уплотнения и совместимость с THK LaCS (многослойный контактный скребок) обеспечивают превосходную устойчивость к загрязнениям, сохраняя производительность в суровых пыльных условиях.
Типичные применения
- Станки (Обрабатывающие центры, фрезерные станки, шлифовальные станки, расточные станки)
- Тяжелое промышленное оборудование и пресс-машины
- Большие роботизированные руки и тяжелые системы позиционирования
- Машины литья под давлением
- Прецизионные измерительные приборы
- Деревообрабатывающие станки
