Направляющий блок THK SVS25 сверхтяжелой нагрузки LM

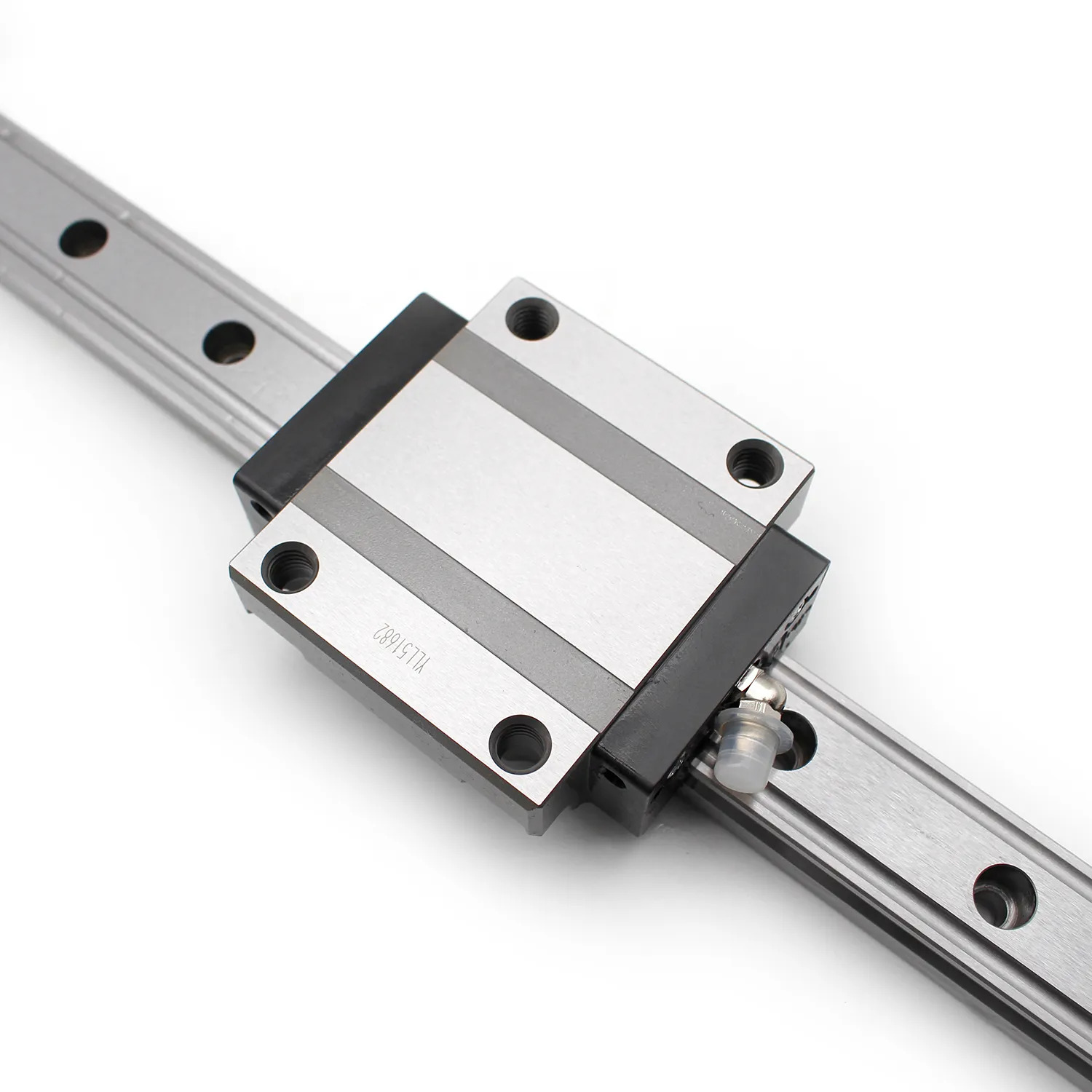

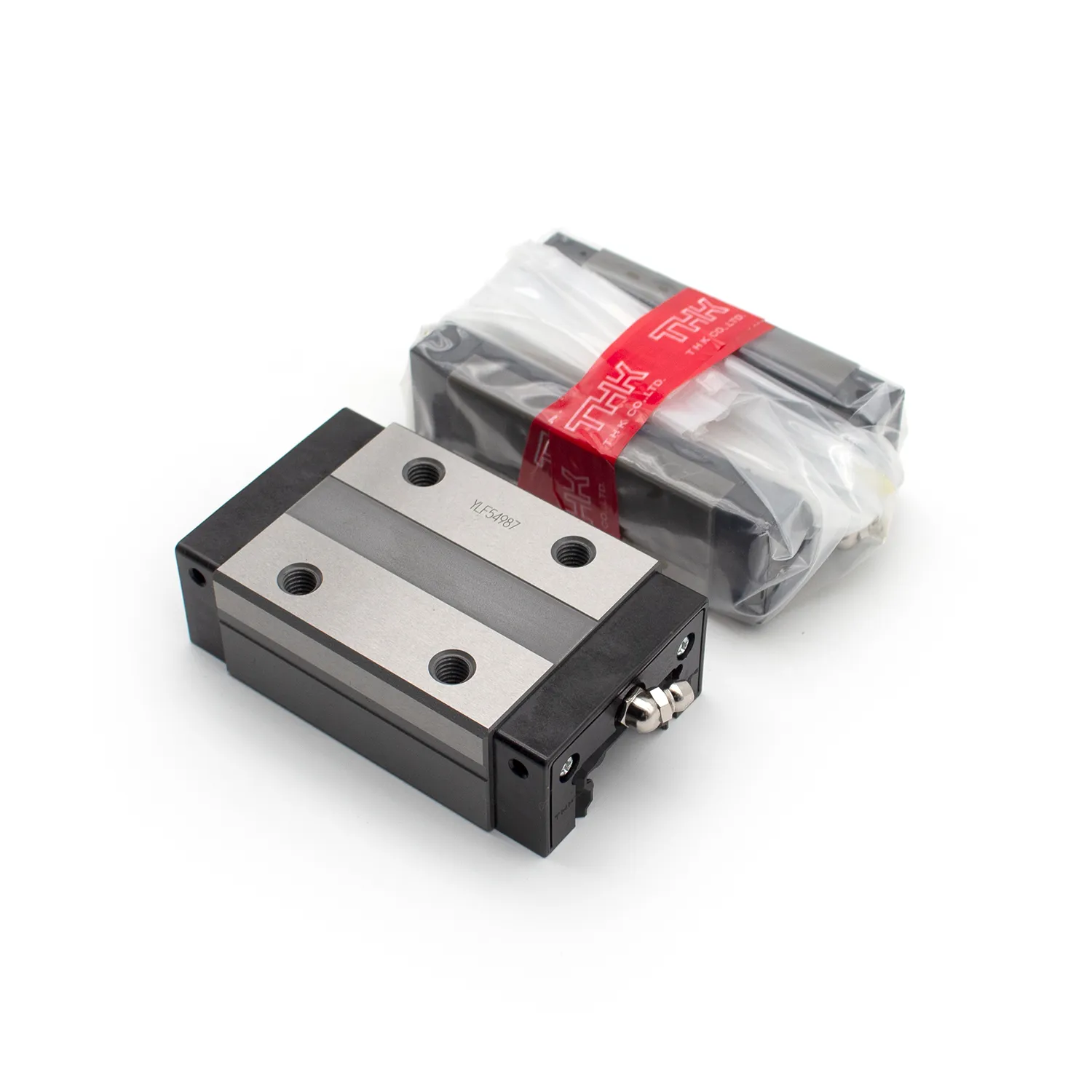

THK SVS25 - это сверхпрочная, 4-полосная направляющая LM с одинаковой нагрузкой в клетке (линейная направляющая движения) из серии SVS, разработанная исключительно для высокопроизводительных станков и тяжелого промышленного оборудования. Он предлагает исключительную жесткость, сверхвысокую грузоподъемность, превосходное демпфирование и долгосрочную не требующую обслуживания работу, оптимизированную для экстремально точных и тяжелых сред резки.
THK SVS25 - это сверхпрочная, 4-полосная направляющая LM с одинаковой нагрузкой в клетке (линейная направляющая движения) из серии SVS, разработанная исключительно для высокопроизводительных станков и тяжелого промышленного оборудования. Он предлагает исключительную жесткость, сверхвысокую грузоподъемность, превосходное демпфирование и долгосрочную не требующую обслуживания работу, оптимизированную для экстремально точных и тяжелых сред резки.
Официальные спецификации
1. Стандартные размеры блока (SVS25C / SVS25R)
| Параметр | Значение (тип C) | Значение (тип R) |
|---|---|---|
| Номер модели | SVS25C (тип фланца) | SVS25R (узкое, резьбовое отверстие) |
| Высота блока (M) | 31 мм | 31 мм |
| Ширина блока (W) | 72 мм | 50 мм |
| Длина блока (L) | 82,8 мм | 82,8 мм |
| Монтажный болт Размер | М8 (4 отверстия) | M68 (4 отверстия) |
| Шаг болта (L1) | 61,4 мм | 61,4 мм |
| Стандартное уплотнение | UU (бесконтактное боковое уплотнение) | UU (бесконтактное боковое уплотнение) |
| Смазка сосок | Б-М6Ф | Б-М6Ф |
| Материал | Высокоуглеродистая хромовая подшипниковая сталь (рельсы / шары), чугун (блок) | Высокоуглеродистая хромовая подшипниковая сталь (рельсы / шары), чугун (блок) |
| Рабочая температура | -15C до + 80C | -15C до + 80C |
2. Спецификации рельса (серия СВС25)
| Параметр | Ценность |
|---|---|
| Высота рельса (H3) | 25 мм |
| Ширина рельса (W1) | 40 мм |
| Количество шаровых рядов | 4 ряда (2 ряда в сторону) |
| Угол контакта | 45 (4-полосная равная нагрузка) |
| Дизайн гоночной дорожки | Глубокая круговая дуговая канавка (кривизна ближнего диаметра шара) |
| Степень точности | Нормальный (стандартный), H (высокий), P (точность) |
| Варианты предварительной загрузки | Нормальный (без символа), C1 (светлый), C2 (средний) |
3. Оценки нагрузки и производительности (стандартный блок SVS25)
| Параметр | Ценность |
|---|---|
| Базовый динамический рейтинг нагрузки (C) | 37,0 кН |
| Базовая статическая нагрузка (C0) | 52,2 кН |
| Статический допустимый момент (ма) | 1,66 кН · м |
| Статический допустимый момент (Мб) | 1,66 кН · м |
| Статический допустимый момент (Mc) | 2,49 кН · м |
| Вес нетто (только блок) | Приблизительно 1,8 кг |
| Вес рельса | Приблизительно 3,2 кг / м |
4. Длинные размеры блока (SVS25LC / SVS25LR)
| Параметр | Значение (тип LC) | Значение (тип LR) |
|---|---|---|
| Номер модели | SVS25LC (длинный фланец) | SVS25LR (Длинное узкое) |
| Длина блока (L) | 102 мм | 102 мм |
| Шаг болта (L1) | 80,6 мм | 80,6 мм |
| Динамический рейтинг нагрузки (C) | 43,7 кН | 43,7 кН |
| Номинальная статическая нагрузка (C0) | 66,1 кН | 66,1 кН |
| Вес нетто (только блок) | Приблизительно 2,2 кг | Прибл. 2,0 кг |
Ключевые особенности
- Сверхвысокая жесткость и грузоподъемностьГлубокая конструкция дорожки качения с круглой дугой увеличивает площадь контакта под нагрузкой, обеспечивая лучшую в своем классе жесткость и сверхвысокую 4-стороннюю равную грузоподъемность для тяжелых операций обработки и прессования.
- Улучшенное демпфирование (устойчивость к вибрации) Оптимизированный контакт с шариковым пазом обеспечивает превосходное демпфирование, уменьшает болтовню во время тяжелой резки и улучшает качество отделки поверхности.
- Caged Ball TechnologyIntegrated шаровые клетки устраняют трение между металлом и металлом, обеспечивая низкий уровень шума, высокоскоростное перемещение, отличное удержание смазки и долгосрочную не требующую технического обслуживания эксплуатацию.
- 4-полосная шкала равной нагрузкиКонструкция с углом контакта 45 обеспечивает одинаковую грузоподъемность в радиальном, обратном радиальном и боковом направлениях, обеспечивая максимальную гибкость конструкции.
- Высокоточные и DurabilityPrecision-ground дорожки качения и сталь высокой твердости обеспечивают минимальный износ, постоянную точность позиционирования и увеличенный срок службы при экстремальных нагрузках.
- Превосходная защита от пылиОснащен стандартными боковыми уплотнениями и совместим с THK LaCS (многослойный контактный скребок) и другими пыленепроницаемыми вариантами для отличной работы в суровых, загрязненных средах.
Типичные применения
- Станки (Обрабатывающие центры, фрезерные станки, шлифовальные станки, расточные станки)
- Тяжелое промышленное оборудование и пресс-машины
- Прецизионные измерительные приборы
- Большие роботизированные руки и системы позиционирования
- Машины литья под давлением
- Деревообрабатывающие станки
