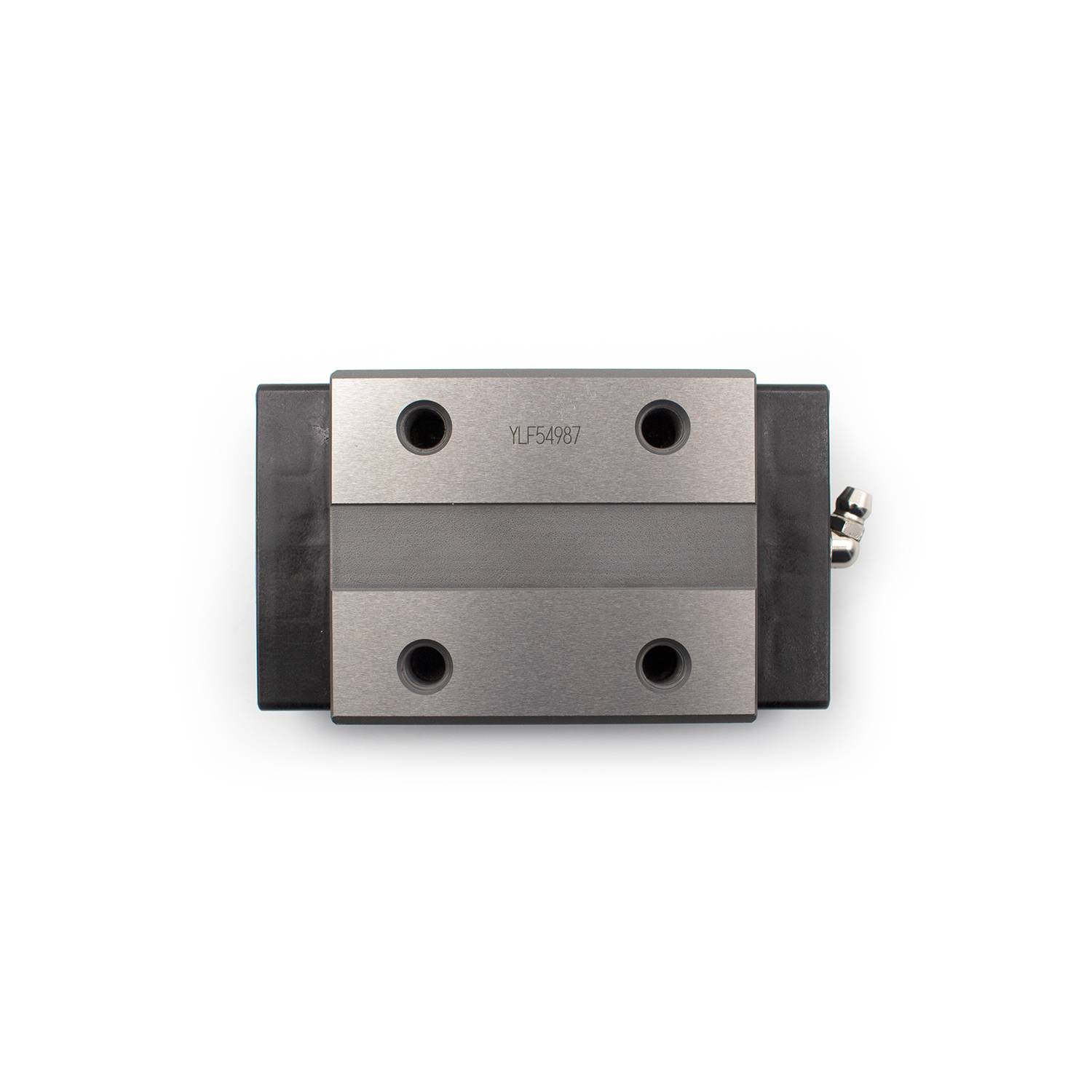

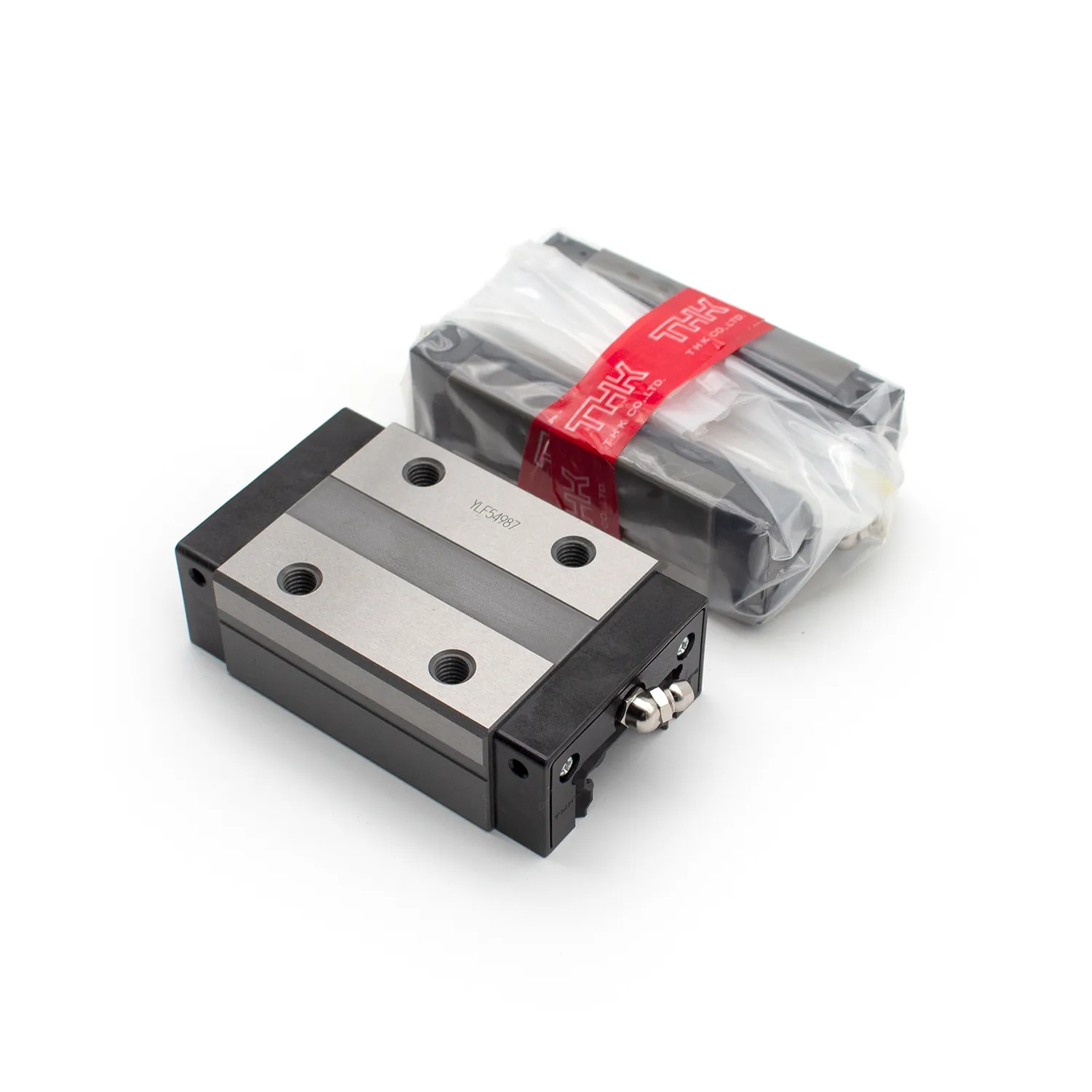

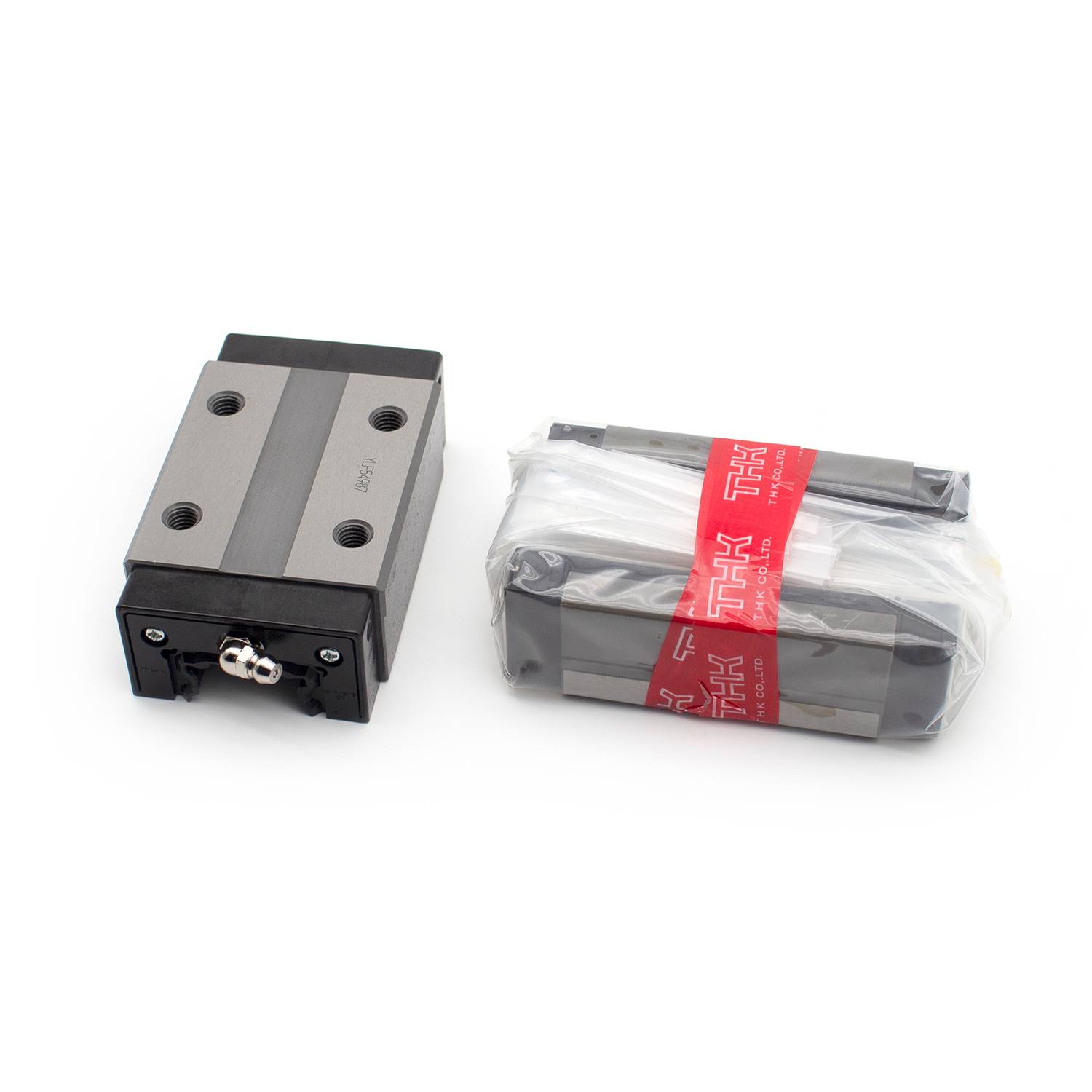

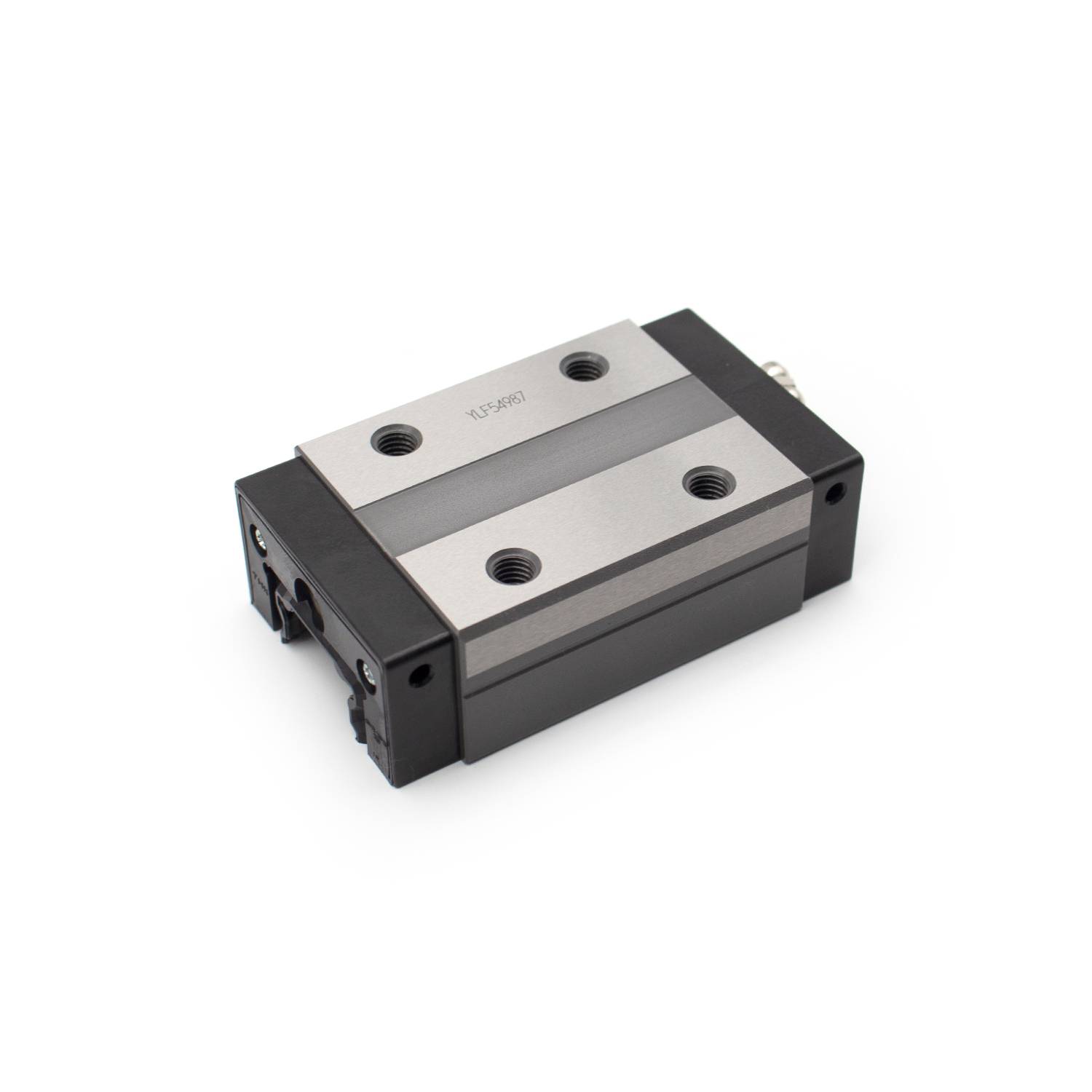

THK SVR35R Радиальный направляющий блок сверхтяжелой нагрузки LM
THK SVR35R представляет собой направляющую LM радиального типа с высокой жесткостью и сверхтяжелой нагрузкой (линейная направляющая движения) с корпусной структурой, относящейся к серии SVR. Специально разработанный для станков и тяжелого промышленного оборудования, он оснащен узкополосным блоком (тип R), оптимизированным для компактных установок, обеспечивая при этом исключительную нагрузочную способность, демпфирование и точность.
THK SVR35R представляет собой направляющую LM радиального типа с высокой жесткостью и сверхтяжелой нагрузкой (линейная направляющая движения) с корпусной структурой, относящейся к серии SVR. Специально разработанный для станков и тяжелого промышленного оборудования, он оснащен узкополосным блоком (тип R), оптимизированным для компактных установок, обеспечивая при этом исключительную нагрузочную способность, демпфирование и точность.
Официальные спецификации
1. Стандартные размеры блока (SVR35R: узкий, резьбовой тип отверстия)
| Параметр | Ценность |
|---|---|
| Номер модели | СВР35Р |
| Высота блока (M) | 44 мм |
| Ширина блока (W) | 70 мм |
| Длина блока (L) | 109,5 мм |
| Монтажный болт Размер | M812 (4 отверстия) |
| Шаг болта (L1) | 79 мм |
| Стандартное уплотнение | UU (бесконтактное боковое уплотнение) |
| Смазка сосок | Б-М6Ф |
| Материал | Высокоуглеродистая хромовая подшипниковая сталь (рельсы / шары), чугун (блок) |
| Рабочая температура | -15C до + 80C |
2. Спецификации рельса (серия SVR35)
| Параметр | Ценность |
|---|---|
| Высота рельса (H3) | 35 мм |
| Ширина рельса (W1) | 52 мм |
| Количество шаровых рядов | 4 ряда (2 ряда в сторону) |
| Угол контакта | Радиальная (оптимизирована для вертикальной нагрузки) |
| Дизайн гоночной дорожки | Глубокая круговая дуговая канавка (кривизна ближнего диаметра шара) |
| Степень точности | Нормальный (стандартный), H (высокий), P (точность) |
| Варианты предварительной загрузки | Нормальный (без символа), C1 (светлый), C2 (средний) |
3. Оценки нагрузки и производительности (стандартный блок SVR35R)
| Параметр | Ценность |
|---|---|
| Базовый динамический рейтинг нагрузки (C) | 89,6 кН |
| Базовая статическая нагрузка (C0) | 116 кН |
| Статический допустимый момент (ма) | 5,25 кН · м |
| Статический допустимый момент (Мб) | 3,53 кН · м |
| Статический допустимый момент (Mc) | 5,25 кН · м |
| Вес нетто (только блок) | Прибл. 3,0 кг |
| Вес рельса | Приблизительно 5,8 кг / м |
4. Длинные размеры блока (SVR35LR: Длинный узкий тип)
| Параметр | Ценность |
|---|---|
| Номер модели | СВР35ЛР |
| Длина блока (L) | 135 мм |
| Шаг болта (L1) | 104,5 мм |
| Динамический рейтинг нагрузки (C) | 112 кН |
| Номинальная статическая нагрузка (C0) | 160 кН |
| Вес нетто (только блок) | Приблизительно 3,7 кг |
Ключевые особенности (официальный сайт THK)
- Ультра-высокая жесткость и мощность радиальной нагрузкиГлубокая конструкция дорожки качения с круглой дугой значительно увеличивает площадь контакта с шаром под нагрузкой, обеспечивая исключительную жесткость и сверхвысокую радиальную грузоподъемность, идеально подходящую для тяжелых вертикальных операций обработки.
- Превосходная устойчивость к демпфированию и вибрацииОптимизированный контакт с шариковым пазом обеспечивает повышенную эффективность демпфирования, эффективно уменьшая болтовню при тяжелой резке и улучшая качество поверхности заготовки.

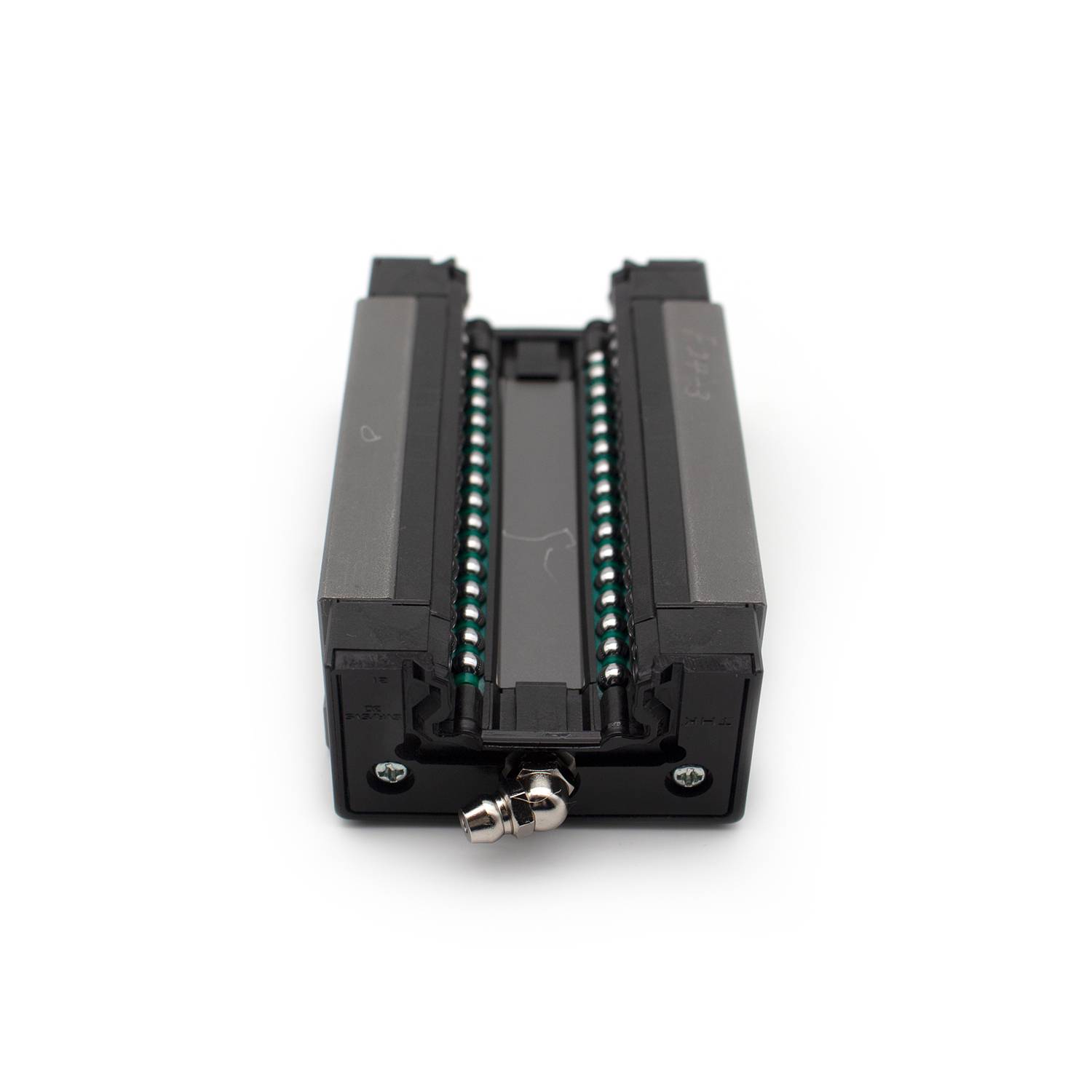

- Caged Ball TechnologyIntegrated шаровые клетки устраняют трение между металлическими шариками, обеспечивая низкий уровень шума, высокоскоростное перемещение, отличное удержание смазки и долгосрочную не требующую технического обслуживания эксплуатацию.
- Конструкция с узкой шириной (тип R) Тонкий блочный профиль (ширина 70 мм) специально разработан для установок с ограниченной шириной стола, что обеспечивает максимальную гибкость конструкции в компактных станках.
- Высокоточные и DurabilityPrecision-ground дорожки качения и сталь высокой твердости обеспечивают минимальный износ, постоянную точность позиционирования и увеличенный срок службы при экстремальных нагрузках.
- Превосходная защита от пыли Стандартные боковые уплотнения и совместимость с THK LaCS (многослойный контактный скребок) обеспечивают превосходную устойчивость к загрязнениям, сохраняя производительность в суровых пыльных условиях.
Типичные применения
- Станки (Обрабатывающие центры, фрезерные станки, шлифовальные станки, расточные станки)
- Тяжелое промышленное оборудование и пресс-машины
- Большие роботизированные руки и тяжелые системы позиционирования
- Машины литья под давлением
- Прецизионные измерительные приборы
- Деревообрабатывающие станки
