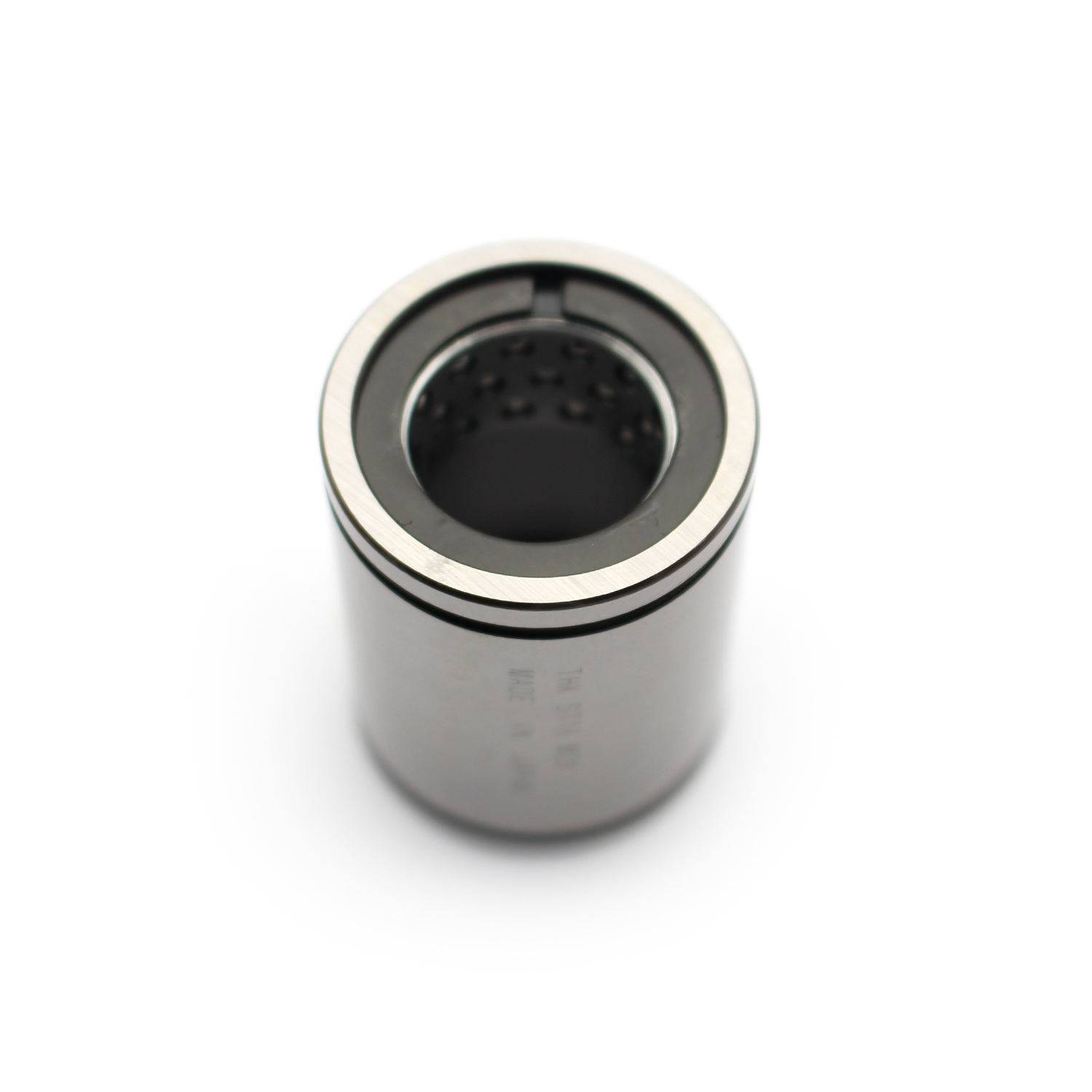

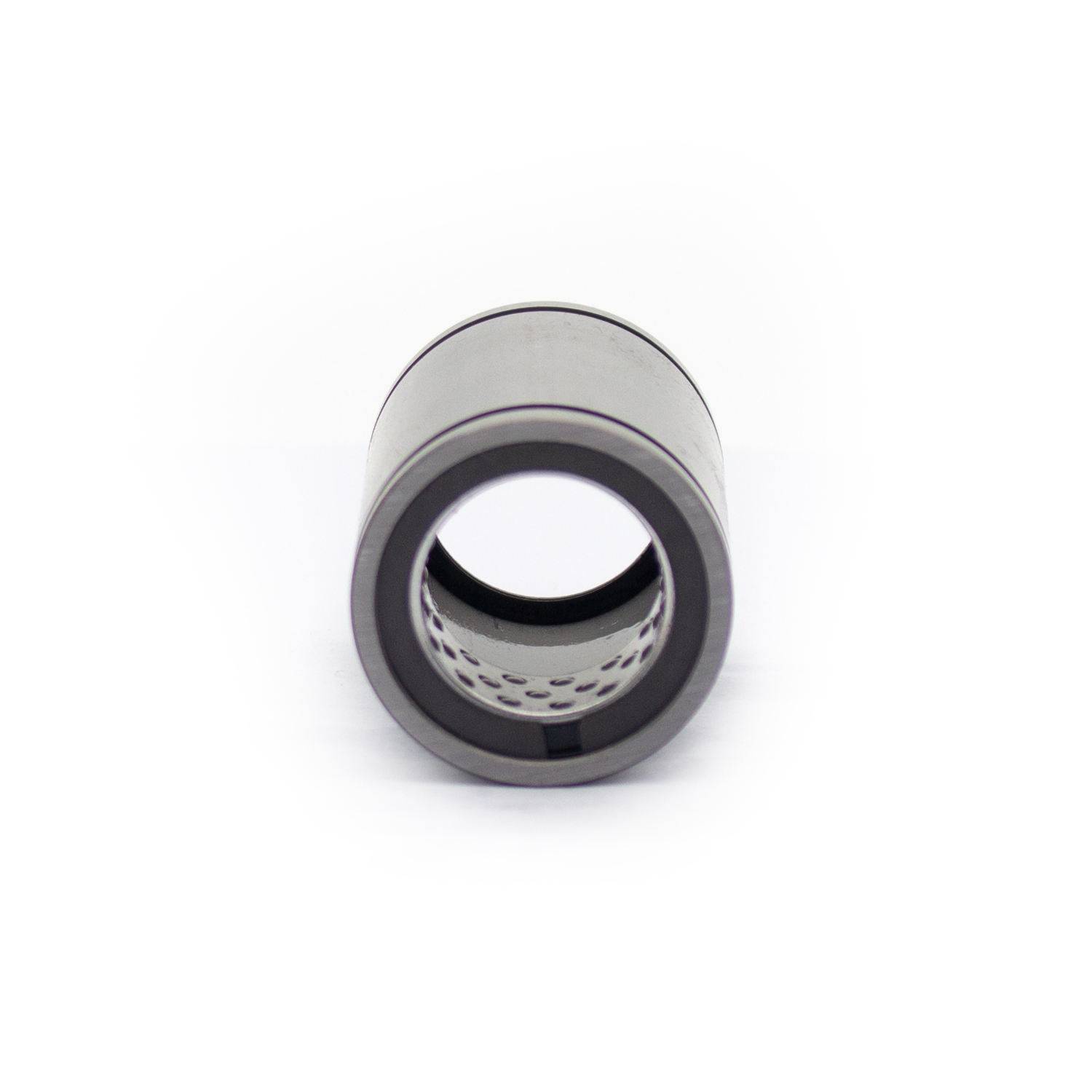

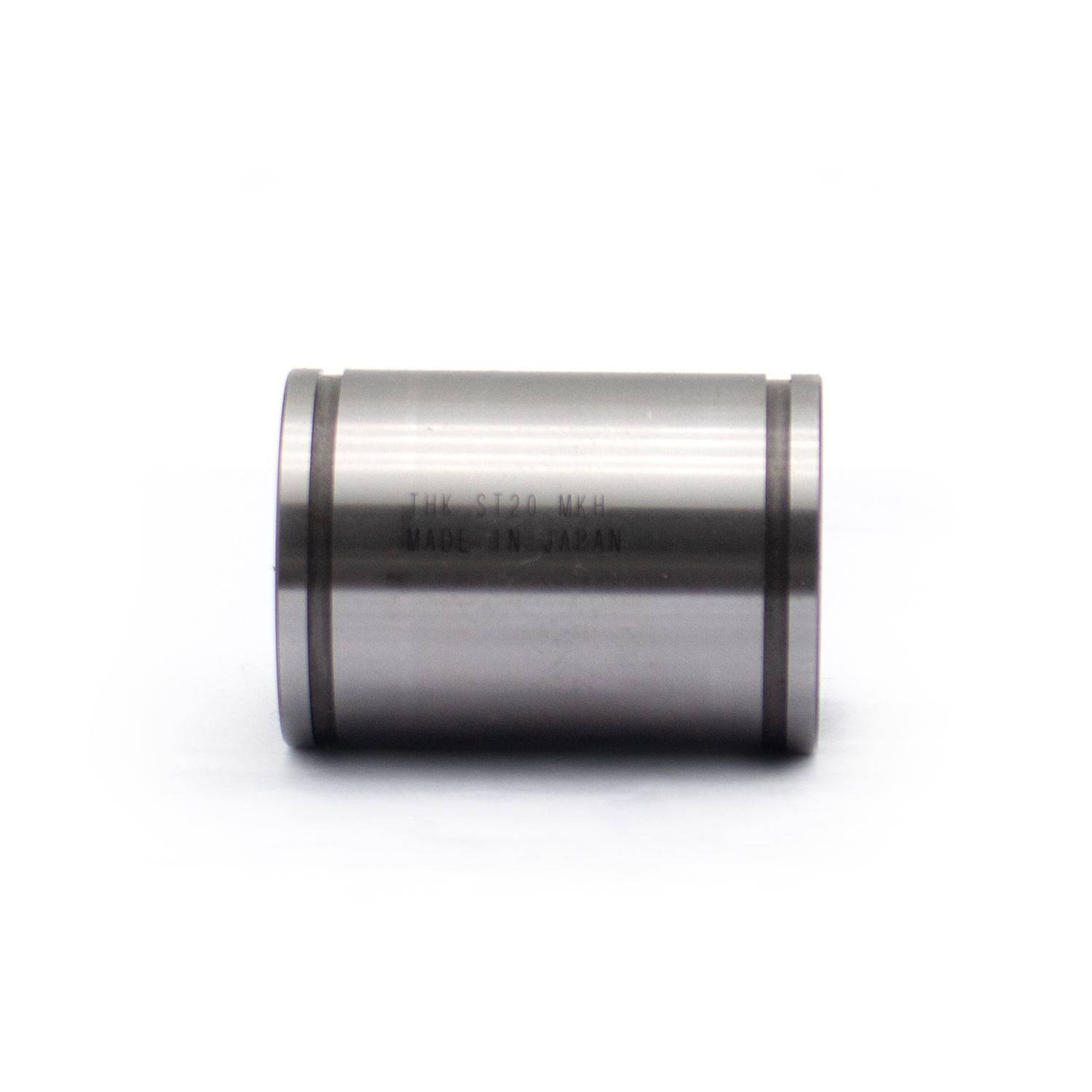

THK ST20 LM Линейная шаровая втулка
THK ST20 - это линейная шариковая втулка с малой нагрузкой и длинным ходом (тип LM Stroke), предназначенная для плавного линейного и вращательного движения с низким трением и расширенными возможностями перемещения.
THK ST20 - это линейная шариковая втулка с малой нагрузкой и длинным ходом (тип LM Stroke), предназначенная для плавного линейного и вращательного движения с низким трением и расширенными возможностями перемещения.
Официальные спецификации
| Параметр | Ценность |
|---|---|
| Вписанный диаметр отверстия (dr) | 20 мм (+ 0,033 / + 0,020) |
| Наружный диаметр (D) | 32 мм (0 / -0,011) |
| Общая длина (L) | 45 мм (0 / -0,2) |
| Максимальный ход | 54 мм |
| Базовый динамический рейтинг нагрузки (C) | 4,12 кН |
| Номинальная статическая нагрузка (C60) | 8,33 кН |
| Масса | 109 г |
| Фиксатор | Легкий сплав (высокая жесткость, легкий) |
| Тип уплотнения | Нет (открытый тип; запечатанная версия: ST20UU) |
| Нефтяная дыра | Да (для смазки) |
| Материал | Внешний цилиндр на основе железа; стальные шары |
| Смазка | Предварительная смазка антикоррозионным маслом; поддерживает смазку жиром / маслом |
| Рабочая температура | от 15C до 100C (от 5F до 212F) |
| Степень точности | Нормальная оценка |
| Коэффициент трения (μ) | от 0,0006 до 0,0012 |
Ключевые особенности
- Конструкция с длинным ходом (до 54 мм) для расширенного линейного перемещения
- Фиксатор из легкого сплава для высокоскоростной, стабильной работы
- Прецизионные дорожки качения для минимального трения и высокой точности
- Упорные кольца и стопорные кольца предотвращают превышение фиксатора
- Конструкция шара точки контакта для ультранизкого трения
- Совместим с закаленными прецизионными валами (рекомендуемая твердость ≥58 HRC)
Приложения
Широко используется в прецизионном оборудовании, оборудовании автоматизации, офисном оборудовании, измерительных приборах, печатных машинах и легких линейных двигательных системах, требующих длинного хода.
