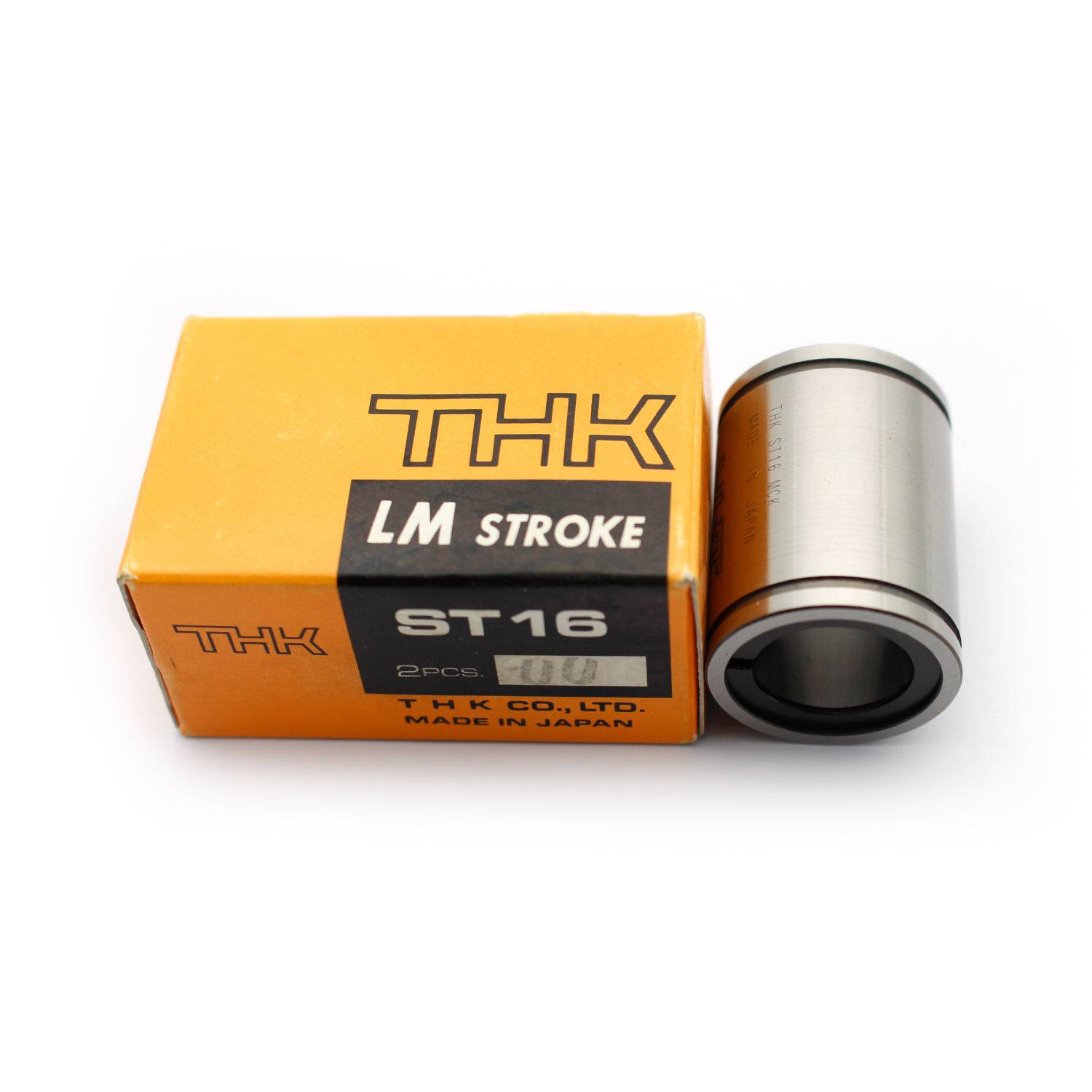

THK ST16 Линейная шариковая втулка
THK ST16 - это линейная шариковая втулка с малой нагрузкой и длинным ходом (тип LM Stroke), предназначенная для плавного линейного движения с низким трением и расширенными возможностями перемещения.
THK ST16 - это линейная шариковая втулка с малой нагрузкой и длинным ходом (тип LM Stroke), предназначенная для плавного линейного движения с низким трением и расширенными возможностями перемещения.
Официальные спецификации
| Параметр | Ценность |
|---|---|
| Вписанный диаметр отверстия (dr) | 16 мм |
| Наружный диаметр (D) | 28 мм |
| Общая длина (L) | 37 мм |
| Максимальный ход | 40 мм |
| Базовый динамический рейтинг нагрузки (C) | 4,02 кН |
| Номинальная статическая нагрузка (C60) | 8,04 кН |
| Масса | 77 г |
| Фиксатор | Легкий сплав (высокая жесткость, легкий) |
| Тип уплотнения | Нет (открытый тип; запечатанная версия: ST16UU) |
| Нефтяная дыра | Да (для смазки) |
| Материал | Внешний цилиндр на основе железа; стальные шары |
| Смазка | Предварительная смазка антикоррозионным маслом; поддерживает смазку жиром / маслом |
| Рабочая температура | от 15C до 100C (от 5F до 212F) |
| Степень точности | Нормальная оценка |
Ключевые особенности
- Дизайн длинного хода для расширенного линейного перемещения
- Фиксатор из легкого сплава для высокоскоростной, стабильной работы
- Прецизионные дорожки качения для низкого трения и высокой точности
- Упорные кольца и стопорные кольца предотвращают превышение фиксатора
- Совместим с закаленными прецизионными валами
Приложения
Широко используется в прецизионном оборудовании, оборудовании автоматизации, офисном оборудовании, измерительных приборах и легких линейных двигательных системах, требующих длинного хода.
