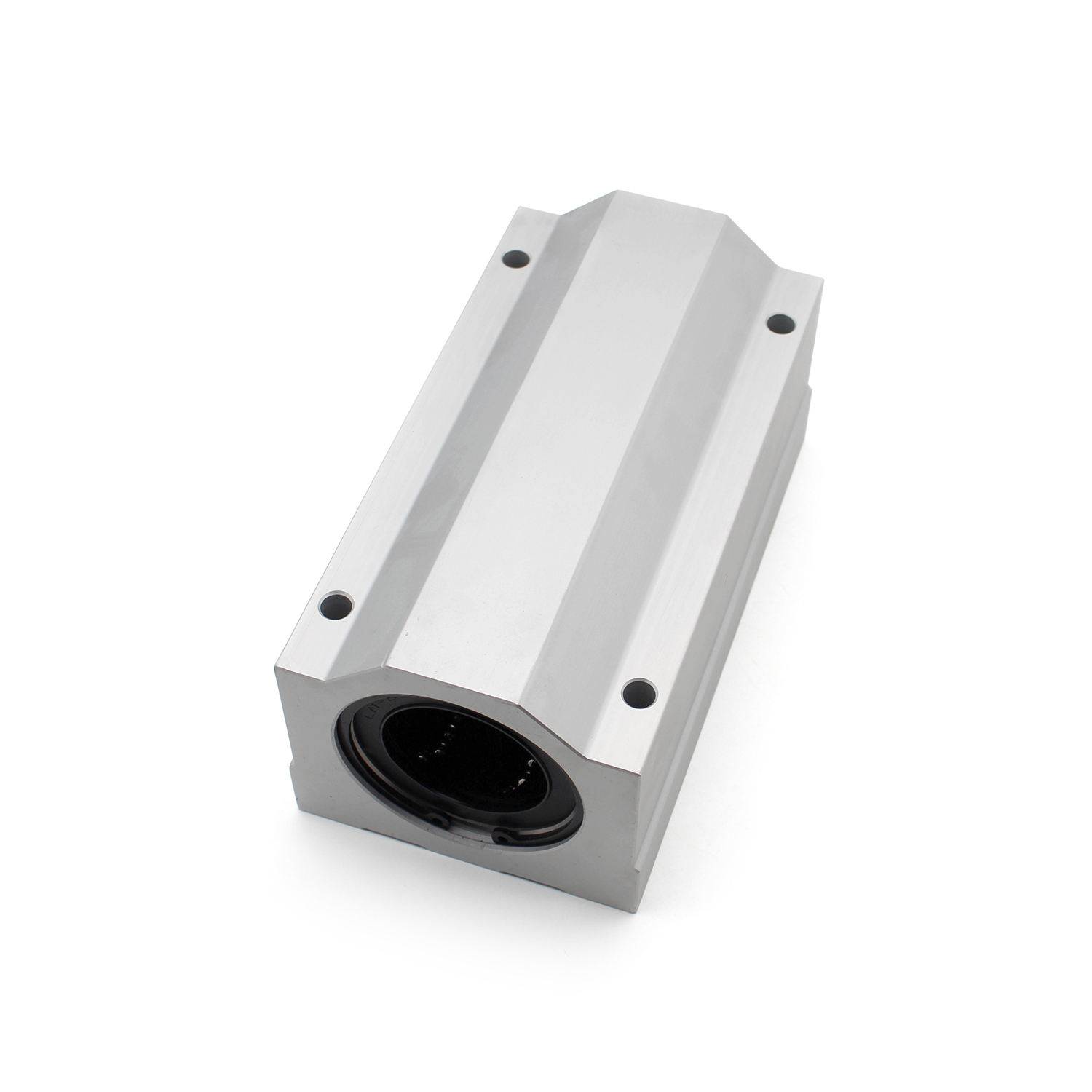

THK SL25UU Линейная втулка с корпусом (длинный тип)
THK SL25UU - это корпус LM длинного типа, объединяющий две стандартные линейные вводы LM25UU в жесткий алюминиевый корпус, предназначенный для линейного движения с высокой жесткостью и низким трением в условиях средней и большой нагрузки.
THK SL25UU - это корпус LM длинного типа, объединяющий две стандартные линейные вводы LM25UU в жесткий алюминиевый корпус, предназначенный для линейного движения с высокой жесткостью и низким трением в условиях средней и большой нагрузки.
Официальные спецификации
| Параметр | Ценность |
|---|---|
| Вписанный диаметр отверстия (dr) | 25 мм |
| Общая длина (L) | 130 мм |
| жилищные размеры | Высота (M) 51,5 мм; Ширина (W) 76 мм |
| Базовые рейтинги нагрузки | Динамический (C) 1400 Н; Статический (C60) 2750 Н |
| Масса | 520 г |
| Материал фиксатора | Синтетическая смола |
| Тип уплотнения | UU (двойные уплотнения губ с обоих концов) |
| Монтаж | Резьбовые отверстия M8 × 18; Через болт M6 |
| Центральная высота (J) | 26 мм (± 0,02) |
| Материал | Алюминиевый корпус; подшипник стальной внешний цилиндр |
| Смазка | Предварительная смазка антикоррозионным маслом; поддерживает пополнение смазки |
| Рабочая температура | от 15 ° C до 80 ° C |
| Толерантность отверстий | 0 − 0,010 мм |
Ключевые особенности
- Двойные линейные вводы для исключительной жесткости и грузоподъемности
- Бесшовный алюминиевый корпус для стабильной установки на болт
- Двойные уплотнения UU для превосходной защиты от пыли и загрязнений
- Фиксатор из синтетической смолы обеспечивает бесшумное, плавное линейное движение
- Совместим с закаленными прецизионными валами; самовыравнивание для незначительного смещения
Приложения
Широко используется в промышленной автоматизации, упаковочном оборудовании, конвейерных системах, станках и сверхмощных линейных двигательных системах, требующих прочного наведения с длинным ходом.
