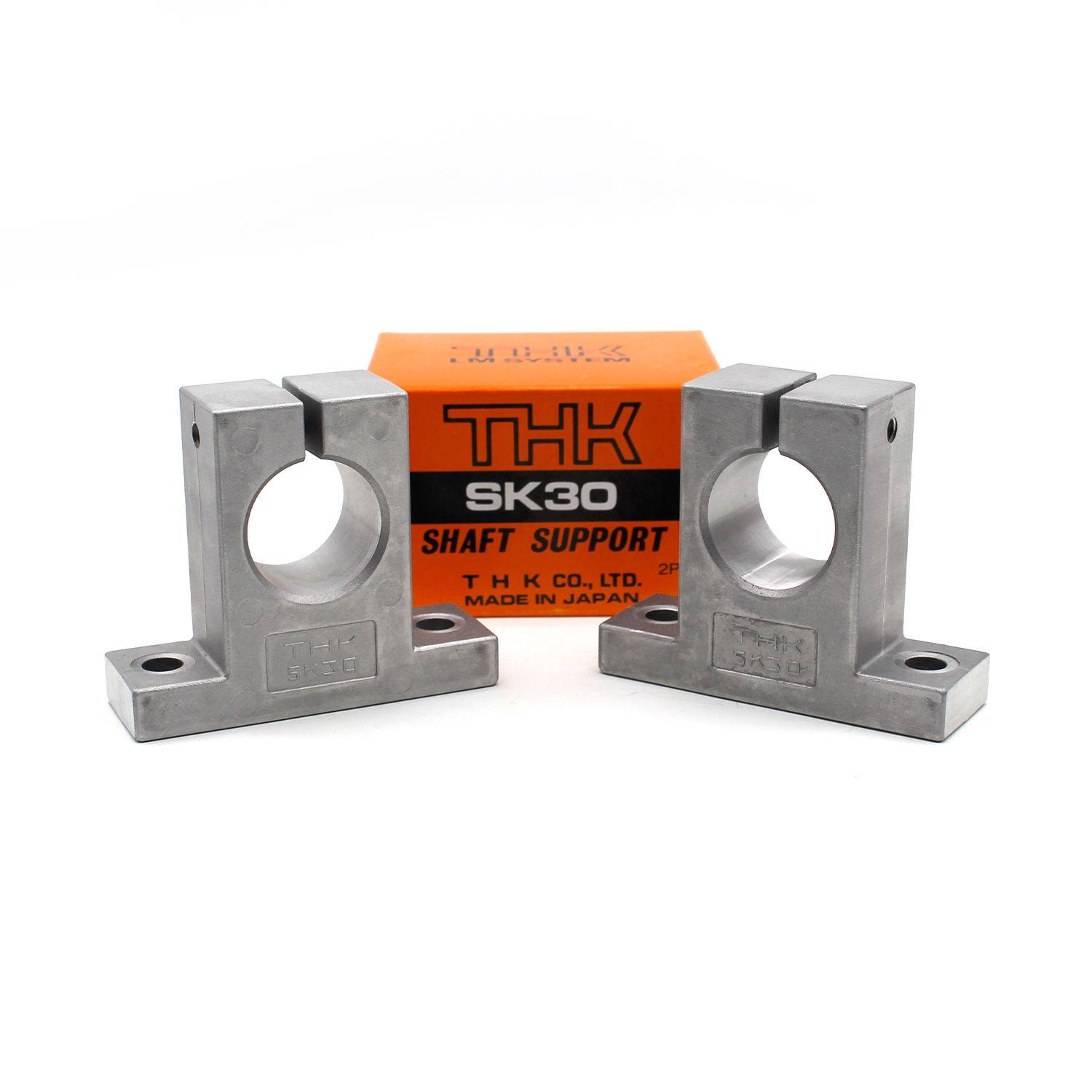

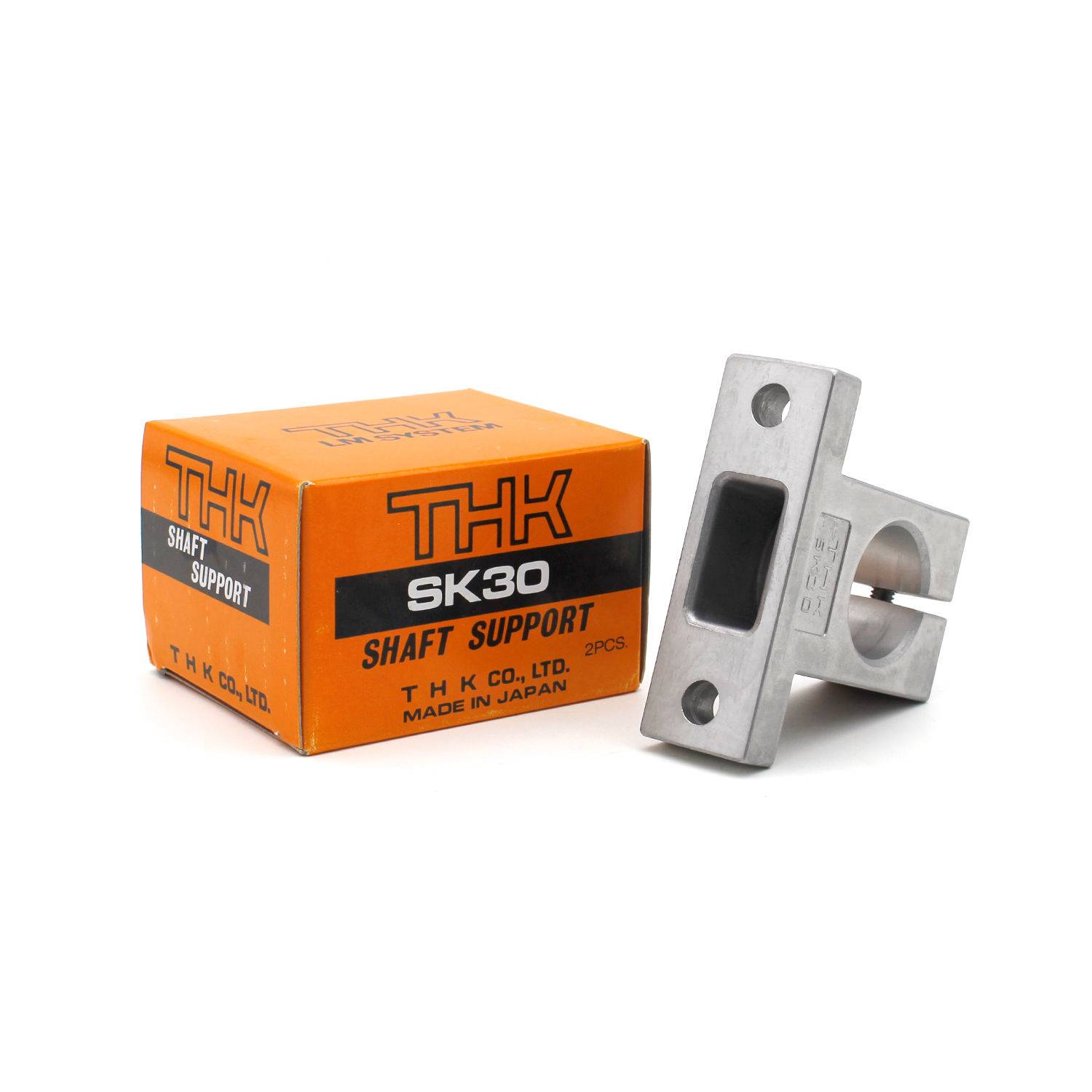

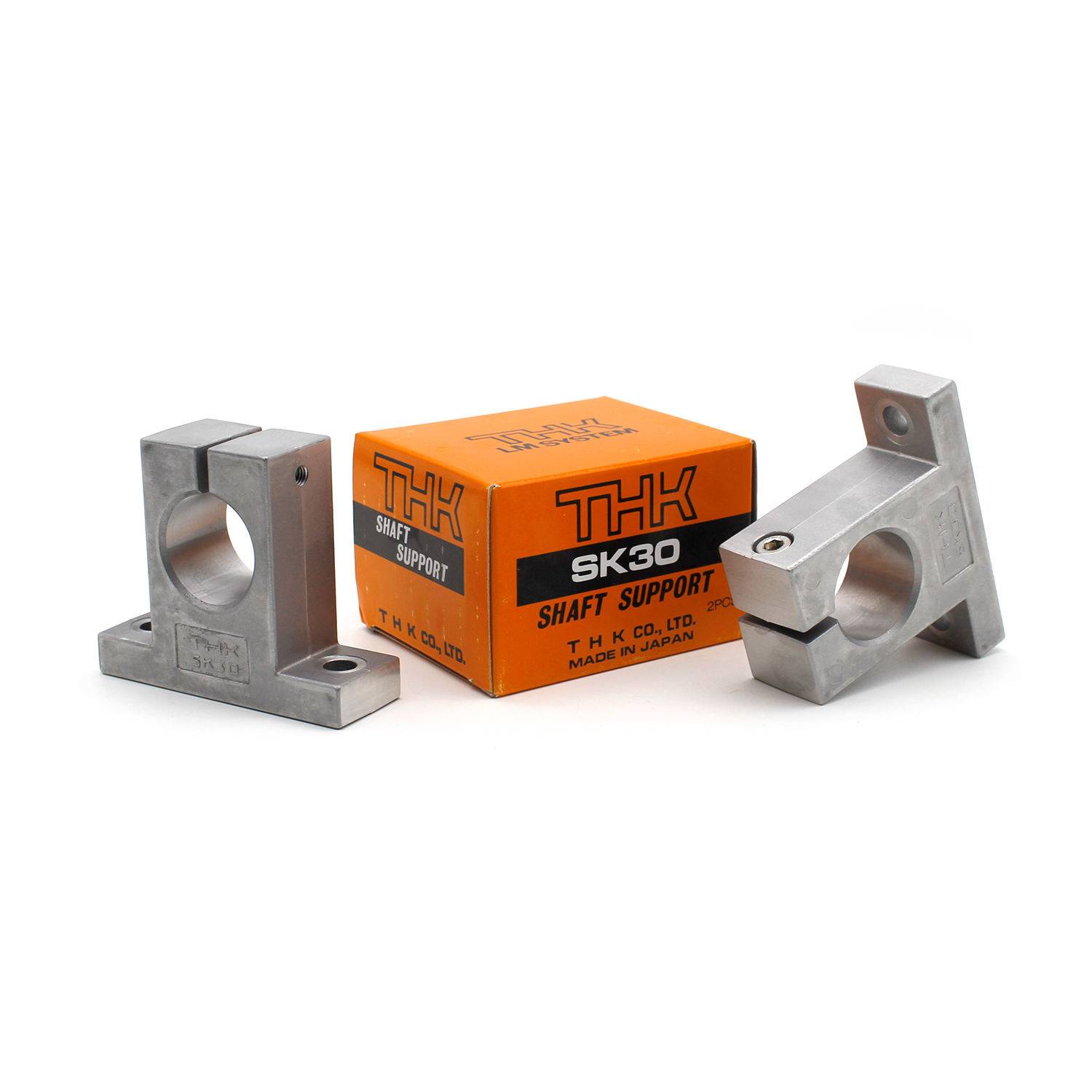

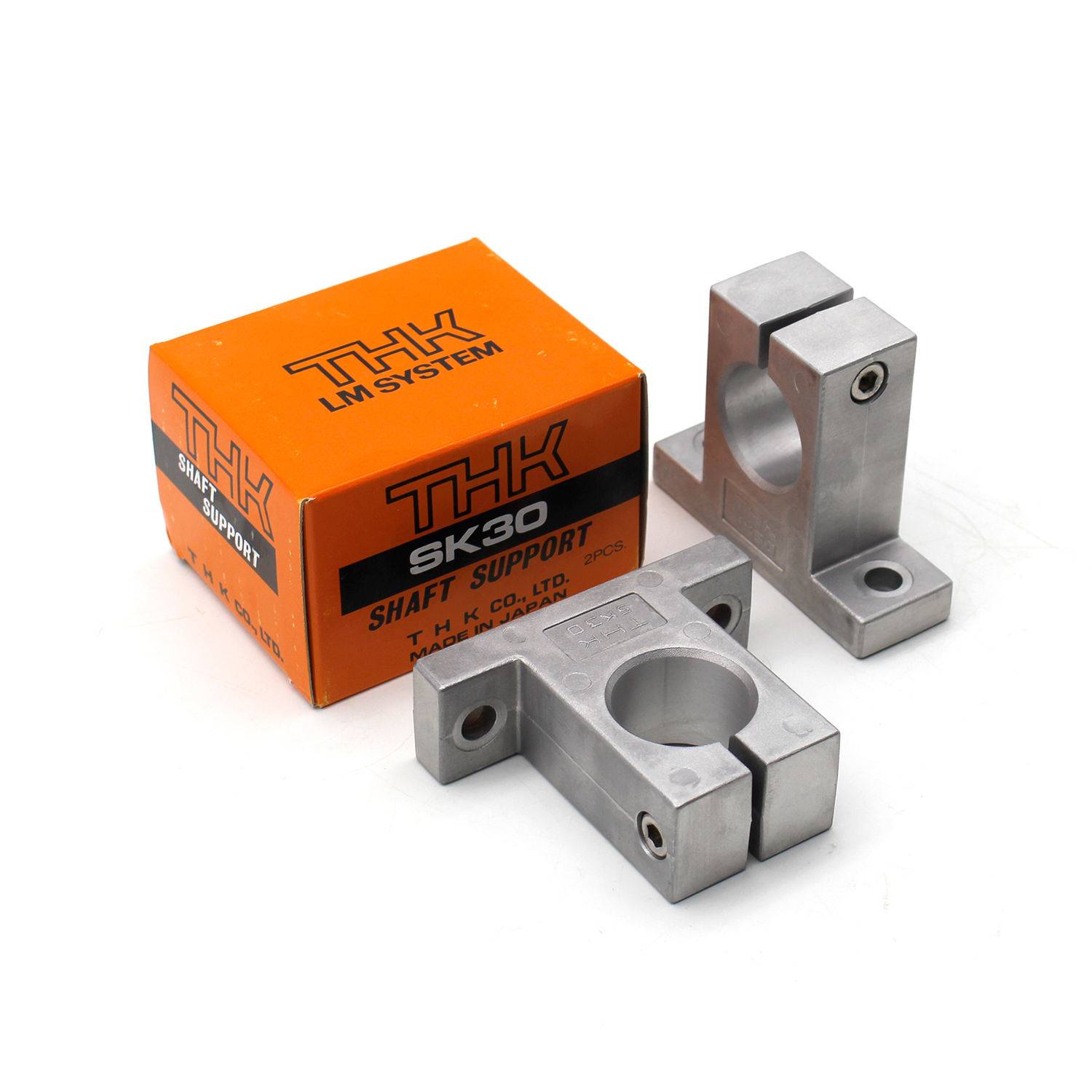

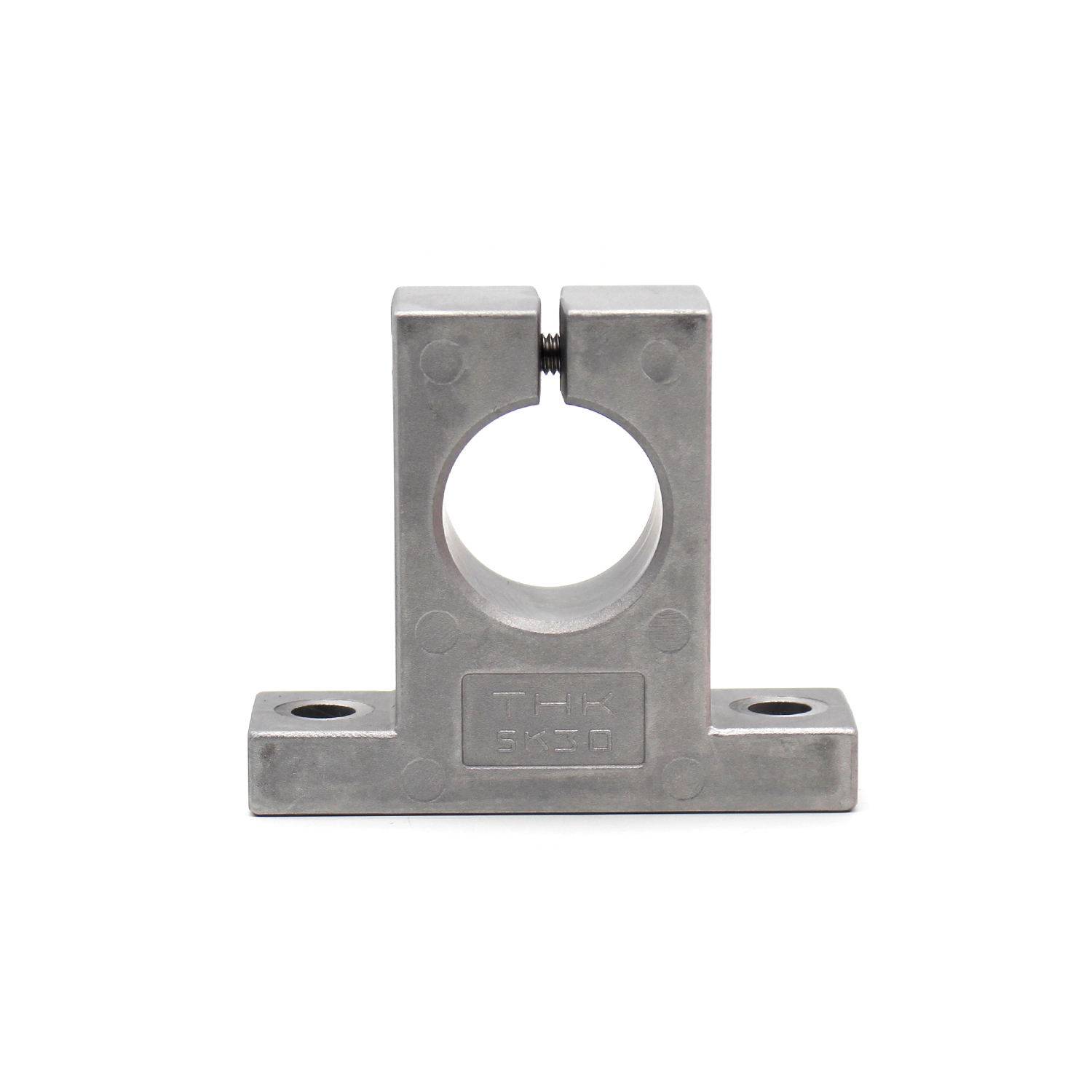

THK SK30 Опора вала (Т-образная)
THK SK30 - это легкая Т-образная алюминиевая опора LM, предназначенная для жесткого крепления валов Ø30 мм LM без концевой обработки. Он оснащен зажимным механизмом щелевого типа для твердой фиксации вала с помощью болтов, идеально подходящим для систем линейного движения с легкой и средней нагрузкой.
THK SK30 - это легкая Т-образная алюминиевая опора LM, предназначенная для жесткого крепления валов Ø30 мм LM без концевой обработки. Он оснащен зажимным механизмом щелевого типа для твердой фиксации вала с помощью болтов, идеально подходящим для систем линейного движения с легкой и средней нагрузкой.
Официальные спецификации
| Параметр | Ценность |
|---|---|
| Диаметр вала (d) | 30 мм |
| Общая высота (H) | 70 мм |
| Общая ширина (W) | 84 мм |
| Длина (L) | 28 мм |
| Монтажное отверстие Pitch (B) | 64 мм |
| Центральная высота (h) | 42 мм (± 0,05 мм) |
| Монтажный болт Размер | М8 |
| Вал Зажимной болт Размер | М6 |
| Масса | 180 г |
| Материал | Алюминий (литой) |
| Обработка поверхности | Никакие |
| Рабочая температура | от 15 ° C до 80 ° C (от 5 ° F до 176 ° F) |
| Вал Обеспечивая Тип | Щелевой зажим |
| Форма | Т-образная форма |
Ключевые особенности
- Легкая алюминиевая конструкция для низкой инерции и легкой установки
- Зажим щелевого типа обеспечивает надежную фиксацию вала без обработки конца вала
- Высокоточная высота центра (42 мм ± 0,05 мм) обеспечивает точное выравнивание вала
- Т-образная конструкция обеспечивает стабильное крепление и совместимость со стандартными линейными втулками
- RoHS совместим для приложений промышленной автоматизации
Приложения
Широко используется в оборудовании для автоматизации, упаковочном оборудовании, измерительных приборах, 3D-принтерах и легких линейных двигательных системах, требующих надежной поддержки вала LM.
