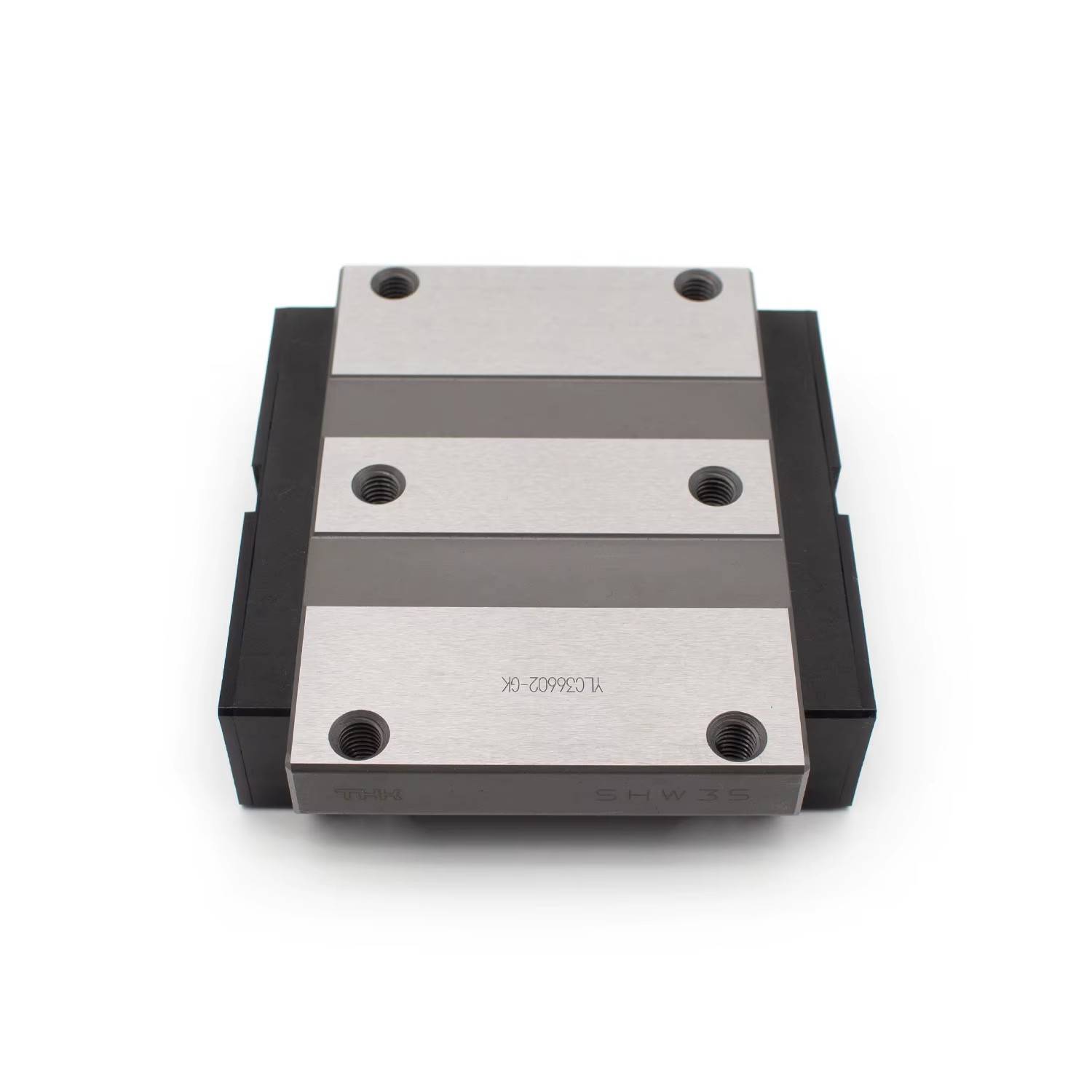

Широкорельсовый направляющий блок THK SHW35 LM
THK SHW35 - это сверхпрочный широкорельсовый направляющий LM с клетчатым шаром (линейный направляющий) из серии SHW. Разработанный с низкопрофильным low-center-of-gravity дизайном, он обеспечивает исключительную жесткость, превосходное сопротивление моменту (особенно Mc) и 4-стороннюю равную грузоподъемность, что делает его идеальным для прецизионных машин, требующих стабильной работы с одним рельсом.
THK SHW35 - это сверхпрочный широкорельсовый направляющий LM с клетчатым шаром (линейный направляющий) из серии SHW. Разработанный с низкопрофильным low-center-of-gravity дизайном, он обеспечивает исключительную жесткость, превосходное сопротивление моменту (особенно Mc) и 4-стороннюю равную грузоподъемность, что делает его идеальным для прецизионных машин, требующих стабильной работы с одним рельсом.
Официальные спецификации
1. Размеры блока LM (стандарт: SHW35CA / SHW35CAM)
| Параметр | Значение (тип CA / CAM) |
|---|---|
| Номер модели | SHW35CA (Стандартный фланец) / SHW35CAM (Длинный фланец) |
| Высота блока (M) | 35 мм |
| Ширина блока (W) | 120 мм |
| Длина блока (L) | 107 мм (CA) / 110 мм (CAM) |
| Монтажный болт Размер | М8 8 (4 отверстия) |
| Болт Pitch (F) | 80 мм |
| Стандартное уплотнение | UU (бесконтактное боковое уплотнение) |
| Смазка сосок | ПБ117 |
| Материал | Высокоуглеродистая хромовая подшипниковая сталь (рельсы / шары), чугун (блок) |
2. Спецификации рельса (серия SHW35)
| Параметр | Ценность |
|---|---|
| Высота рельса (H3) | 35 мм |
| Ширина рельса (W1) | 69 мм |
| Количество шаровых рядов | 4 ряда (2 ряда в сторону) |
| Угол контакта | 45 (4-полосная равная нагрузка) |
| Степень точности | Нормальный (стандартный) |
| Рабочая температура | -15C до + 80C |
3. Оценки нагрузки и производительности
| Параметр | Ценность |
|---|---|
| Базовый динамический рейтинг нагрузки (C) | 35,5 кН |
| Базовая статическая нагрузка (C0) | 49,2 кН |
| Статический допустимый момент (ма) | 1,20 кН · м |
| Статический допустимый момент (Мб) | 1,20 кН · м |
| Статический допустимый момент (Mc) | 1,63 кН · м |
| Вес нетто (только блок) | Прибл. 0,603 кг |
Ключевые особенности (официальный сайт THK)
- Широкий низкопрофильный и высокий Mc-моментШирокий рельс и низкий центр тяжести обеспечивают исключительную жесткость и высокую устойчивость к опрокидывающему моменту (Mc), идеально подходящие для тяжелых условий эксплуатации с ограниченным пространством.
- 4-полосная равная грузоподъемностьУгол контакта 45 обеспечивает одинаковые номинальные нагрузки в радиальном, реверсивно-радиальном и боковом направлениях, что позволяет универсально монтироваться в любой ориентации.
- Caged Ball TechnologyIntegrated шаровые клетки устраняют трение между шарами, обеспечивая низкий уровень шума, высокоскоростное движение и длительную работу без обслуживания.
- Self-Adjusting (Auto-Aligning) CapabilityЗапатентованная конфигурация кольцевой дуги DF (Double Front) THK поглощает ошибки монтажной поверхности, сохраняя при этом плавное движение без люфта под предварительной нагрузкой.
- Универсальный монтаж фланцевТипы фланцев CA / CAM позволяют гибко монтировать как с верхней, так и с нижней поверхности, адаптируясь к различным установкам установки.
- Высокоточные и DurabilityPrecision-ground дорожки качения и высокопрочная сталь обеспечивают длительный срок службы, минимальный износ и постоянную точность позиционирования при больших нагрузках.
Типичные применения
- Линии общего промышленного оборудования и автоматизации
- Станки (фрезерные станки, шлифовальные станки)
- Измерительные приборы большой точности
- Оборудование для производства полупроводников / FPD
- Робототехника и тяжелые этапы позиционирования
- Упаковочное и печатное оборудование
