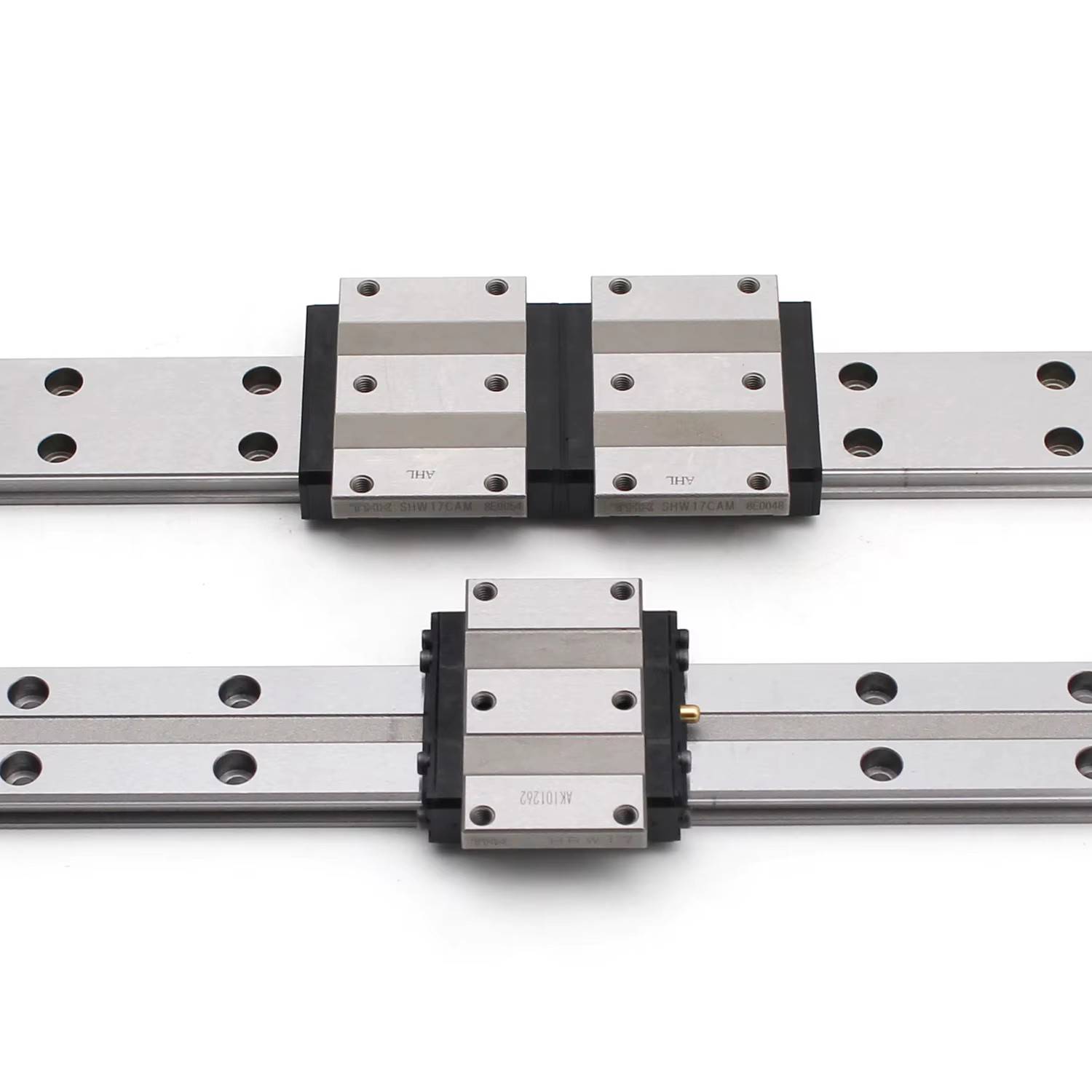

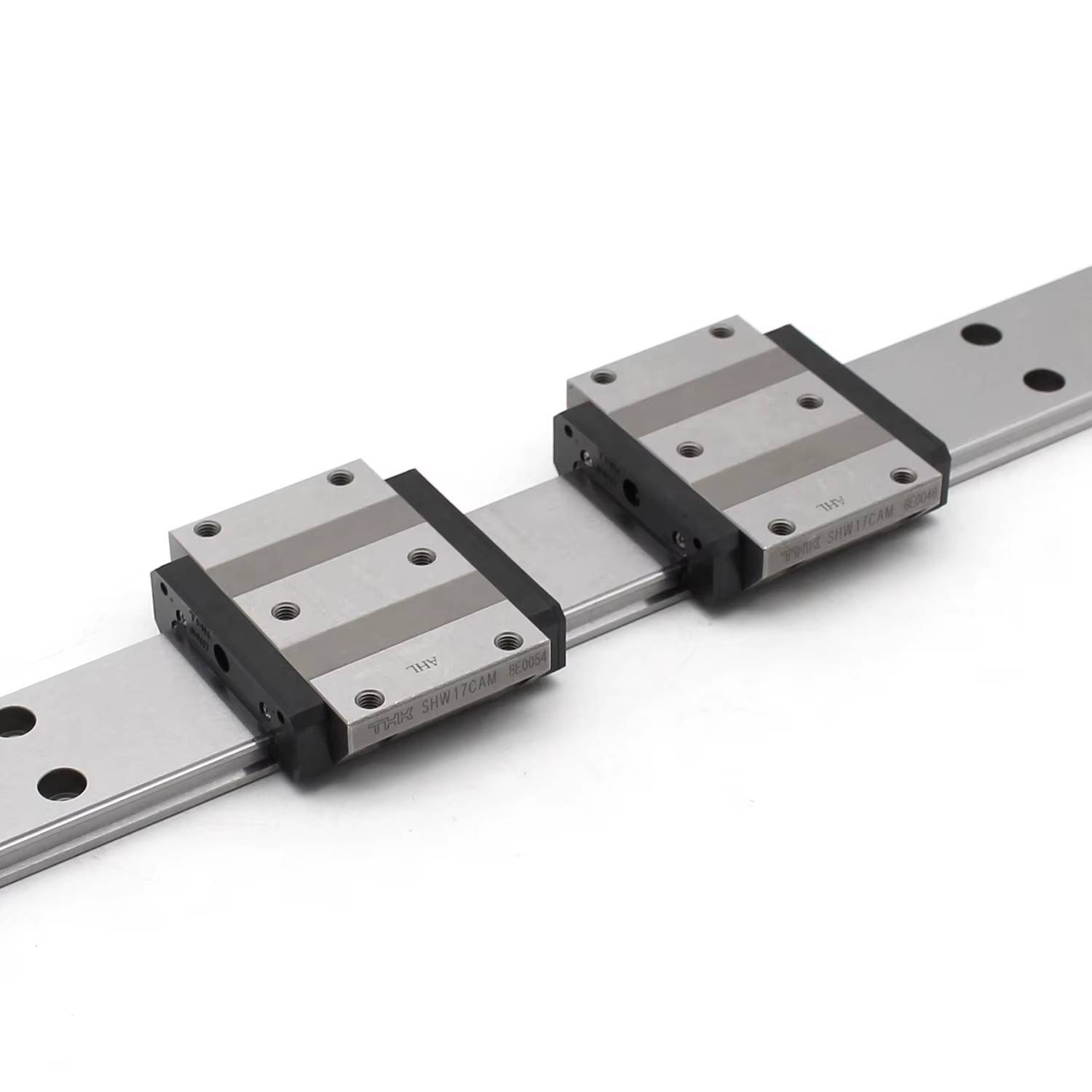

THK SHW17CAM LM Направляющий блок
THK SHW17CAM - это низкопрофильная широкорельсовая направляющая LM (линейная направляющая движения) из серии SHW с корпусной структурой. Он предназначен для высокой жесткости, исключительного сопротивления моменту (особенно Mc) и 4-сторонней равной грузоподъемности, идеально подходит для экономии места и прецизионных однорельсовых применений.
THK SHW17CAM - это низкопрофильная широкорельсовая направляющая LM (линейная направляющая движения) из серии SHW с корпусной структурой. Он предназначен для высокой жесткости, исключительного сопротивления моменту (особенно Mc) и 4-сторонней равной грузоподъемности, идеально подходит для экономии места и прецизионных однорельсовых применений.
Официальные спецификации
1. Размеры блока LM (SHW17CAM)
| Параметр | Ценность |
|---|---|
| Номер модели | SHW17CAM |
| Высота блока (M) | 17 мм |
| Ширина блока (W) | 60 мм |
| Длина блока (L) | 51 мм |
| Монтажный болт Размер | М4 5 (4 отверстия) |
| Болт Pitch (F) | 38 мм |
| Стандартное уплотнение | UU (бесконтактное боковое уплотнение) |
| Смазка сосок | PB107 |
| Материал | Высокоуглеродистая хромовая подшипниковая сталь (рельсы / шары), чугун (блок) |
2. Спецификации рельса (серия SHW17)
| Параметр | Ценность |
|---|---|
| Высота рельса (H3) | 17 мм |
| Ширина рельса (W1) | 18 мм |
| Количество шаровых рядов | 4 ряда (2 ряда в сторону) |
| Угол контакта | 45 (4-полосная равная нагрузка) |
| Степень точности | Нормальный (стандартный) |
| Рабочая температура | -15C до + 80C |
3. Оценки нагрузки и производительности
| Параметр | Ценность |
|---|---|
| Базовый динамический рейтинг нагрузки (C) | 6,8 кН |
| Базовая статическая нагрузка (C0) | 8,7 кН |
| Статический допустимый момент (ма) | 0,14 кН · м |
| Статический допустимый момент (Мб) | 0,14 кН · м |
| Статический допустимый момент (Mc) | 0,25 кН · м |
| Вес нетто (только блок) | Прибл. 0,16 кг |
Ключевые особенности (официальный сайт THK)
- Широкий низкопрофильный и высокий Mc-момент Широкий рельс и низкий центр тяжести обеспечивают исключительную жесткость против опрокидывающего момента (Mc), что делает его идеальным для компактных установок с ограниченным пространством.
- 4-полосная равная грузоподъемностьУгол контакта 45 обеспечивает идентичные номинальные нагрузки в радиальном, реверсивно-радиальном и боковом направлениях, что позволяет гибко монтировать в любой ориентации.
- Caged Ball TechnologyIntegrated шаровые клетки устраняют трение между шарами, обеспечивают низкий уровень шума, высокоскоростное движение и длительное техническое обслуживание.
- Возможность саморегулировки (автоматического выравнивания) Запатентованная конфигурация кольцевой дуги DF (двойной фронт) THK поглощает ошибки монтажа, сохраняя при этом плавное движение без люфта под предварительной нагрузкой.
- Фланец с двойным креплениемФланец имеет резьбовые отверстия для монтажа сверху и снизу, что обеспечивает большую гибкость установки.
- Генерация низкой пылиШаровой сепаратор эффективно удерживает смазку и сводит к минимуму образование частиц, что подходит для чистых сред.
Типичные применения
- Прецизионные измерительные приборы
- Оборудование для производства полупроводников
- Оборудование для производства плоских дисплеев (FPD)
- Системы оптического выравнивания
- Компактные модули автоматизации
- Медицинские диагностические приборы
