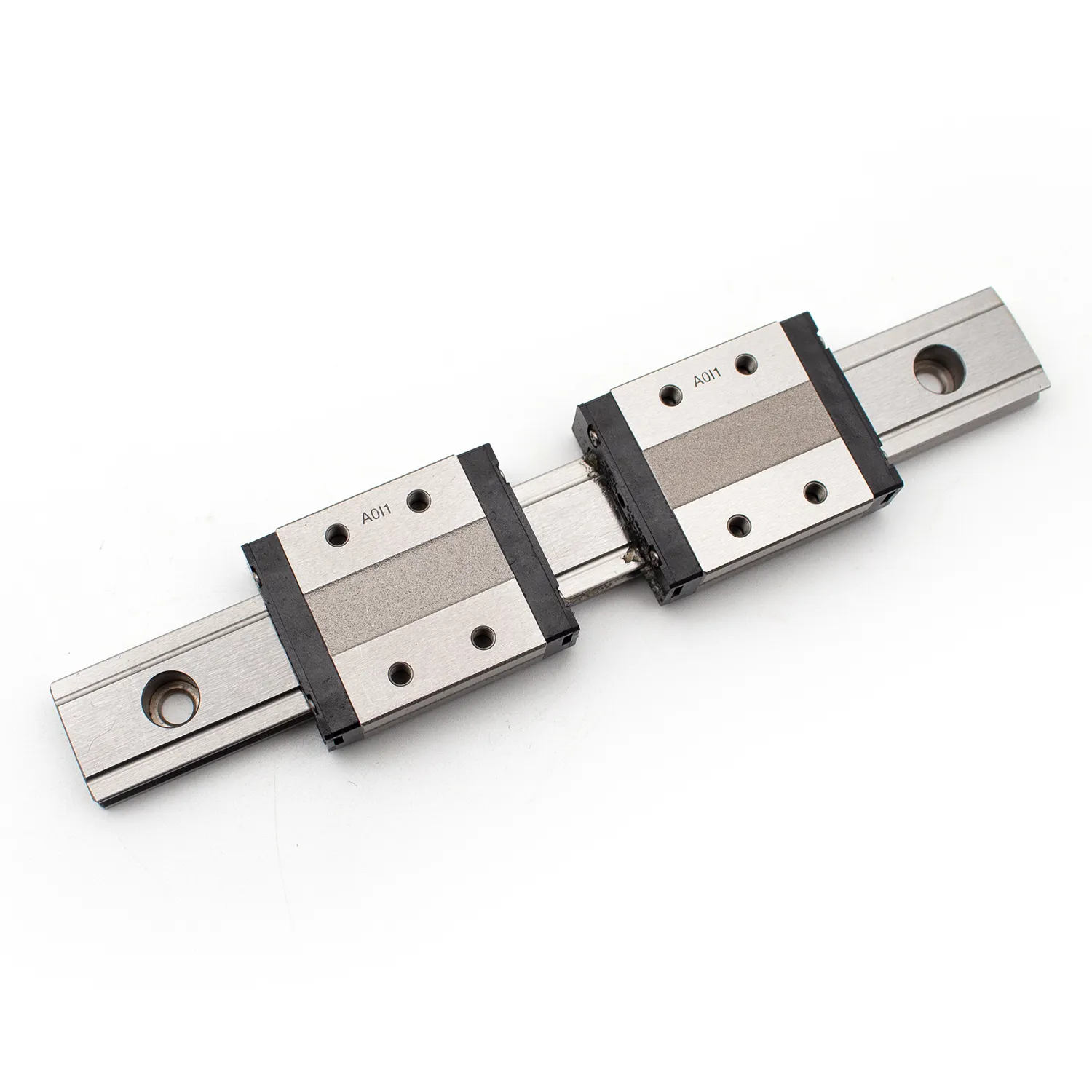

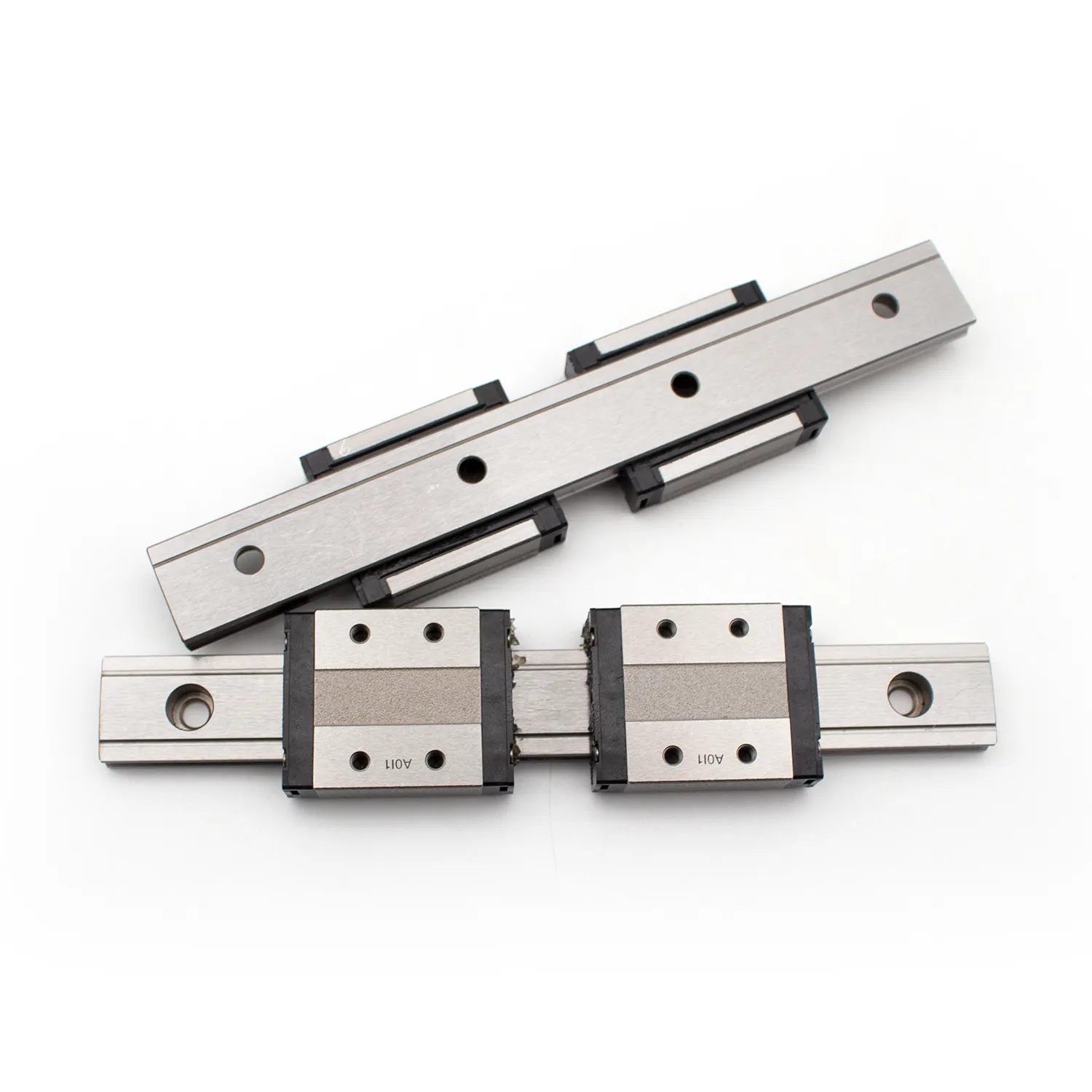

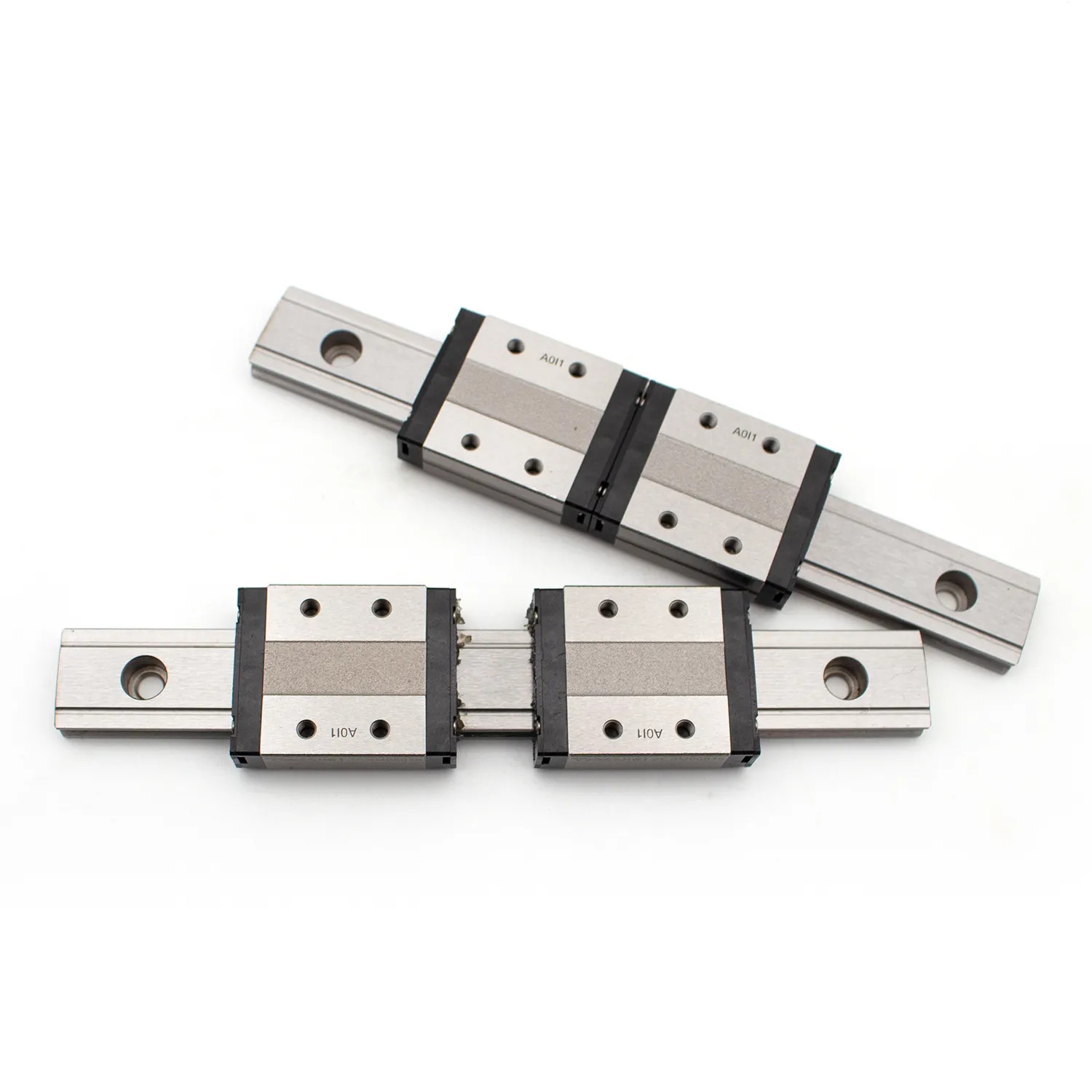

THK SHW12CRM Широкорельсовый направляющий блок LM
THK SHW12CRM - это компактная линейная направляющая широкорельсового типа из серии THK SHW (линейка CR / CRM / HRM). Он отличается низкопрофильным low-center-of-gravity дизайном, 4-полосной равной грузоподъемностью, технологией шарика в клетке и резьбовыми отверстиями с верхним креплением, обеспечивающими высокую жесткость, плавное движение и долгосрочную не требующую обслуживания производительность для точных приложений с ограниченным пространством.
THK SHW12CRM - это компактная линейная направляющая широкорельсового типа из серии THK SHW (линейка CR / CRM / HRM). Он отличается низкопрофильным low-center-of-gravity дизайном, 4-полосной равной грузоподъемностью, технологией шарика в клетке и резьбовыми отверстиями с верхним креплением, обеспечивающими высокую жесткость, плавное движение и долгосрочную не требующую обслуживания производительность для точных приложений с ограниченным пространством.
Официальные спецификации
1. Размеры блока LM (SHW12CRM)
| Параметр | Значение (тип CRM) |
|---|---|
| Номер модели | SHW12CRM (Верхний тип резьбового отверстия) |
| Высота блока (M) | 12 мм |
| Ширина блока (W) | 30 мм |
| Длина блока (L) | 37 мм |
| Монтажный болт Размер | M3 3.5 (4 отверстия) |
| Болт Pitch (F) | 27 мм |
| Количество монтажных отверстий | 4 |
| Стандартное уплотнение | UU (бесконтактное боковое уплотнение) |
| Смазка сосок | Нет (стандарт) |
| Материал | Высокоуглеродистая хромовая подшипниковая сталь (рельсы / шары), чугун (блок) |
| Рабочая температура | -15C до + 80C |
2. Спецификации рельса (серия SHW12)
| Параметр | Ценность |
|---|---|
| Высота рельса (H3) | 12 мм |
| Ширина рельса (W1) | 21 мм |
| Количество шаровых рядов | 4 ряда (2 ряда в сторону) |
| Угол контакта | 45 (4-полосная равная нагрузка) |
| Степень точности | Нормальный (стандартный), Х, П, СП доступное |
| Варианты предварительной загрузки | Нормальный (без символа), Легкая предварительная нагрузка (C1) |
3. Оценки нагрузки и производительности
| Параметр | Ценность |
|---|---|
| Базовый динамический рейтинг нагрузки (C) | 4,31 кН |
| Базовая статическая нагрузка (C0) | 5,66 кН |
| Статический допустимый момент (ма) | 0,0228 кН · м |
| Статический допустимый момент (Мб) | 0,0228 кН · м |
| Статический допустимый момент (Mc) | 0,0405 кН · м |
| Вес нетто (только блок) | Прибл. 0,08 кг |
| Вес рельса | Прибл. 0,8 кг / м |
Ключевые особенности
- Широкий, низкопрофильный и низкий центр тяжести Широкая рейка и конструкция с низкой высотой обеспечивают превосходную жесткость и высокое сопротивление Mc моменту в компактной занимаемой площади, что идеально подходит для одноосных, компактных установок.
- Угол контакта 4-Way Equal Load Capacity45 обеспечивает идентичные номинальные нагрузки в радиальном, реверсивно-радиальном и боковом направлениях, что обеспечивает универсальное крепление в любой ориентацииTHK.
- Caged Ball TechnologyIntegrated шаровые клетки устраняют трение между металлическими шариками, обеспечивая низкий уровень шума, высокоскоростное перемещение, отличное удержание смазки и долгосрочную не требующую технического обслуживания эксплуатацию.
- Self-Adjusting (Auto-Aligning) CapabilityЗапатентованная конфигурация DF с круговой дугой поглощает ошибки монтажной поверхности, сохраняя при этом плавное движение без люфта под предварительной нагрузкой.
- Верхние резьбовые отверстия (тип CRM) с внутренними резьбовыми отверстиями для монтажа на верхней поверхности, что обеспечивает гибкую установку для компактных конструкций оборудования.
- Генерация низкой пылиШаровые сепараторы снижают выбросы частиц, что делает их подходящими для чистой окружающей среды и применения точных приборов.
Типичные применения
- Прецизионное измерительное оборудование
- Оборудование для производства полупроводников / FPD
- Системы оптического выравнивания и контроля
- Компактные модули автоматизации
- Медицинские диагностические приборы
- Робототехника и миниатюрные ступени позиционирования
- Аппаратура автоматизации делопроизводства
