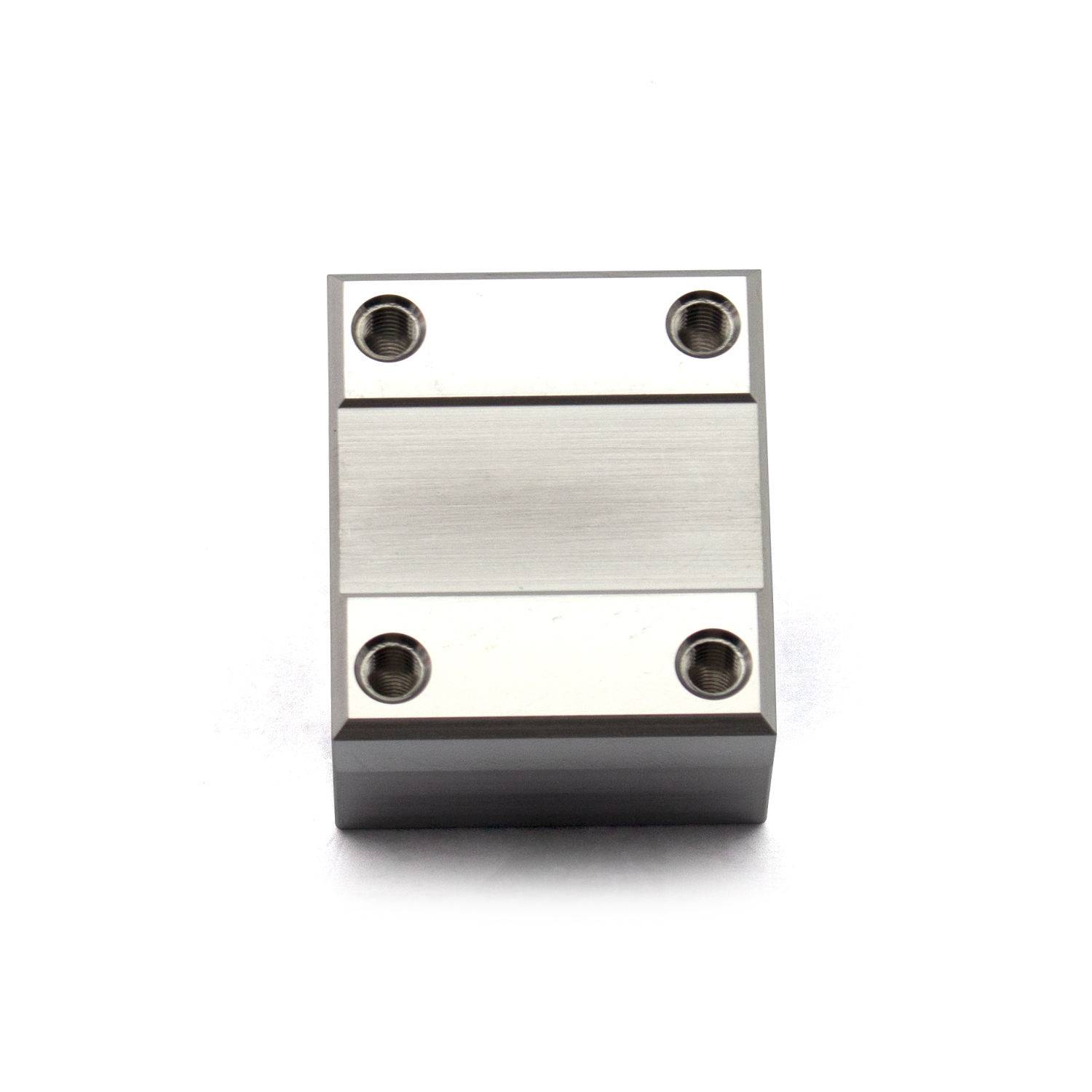

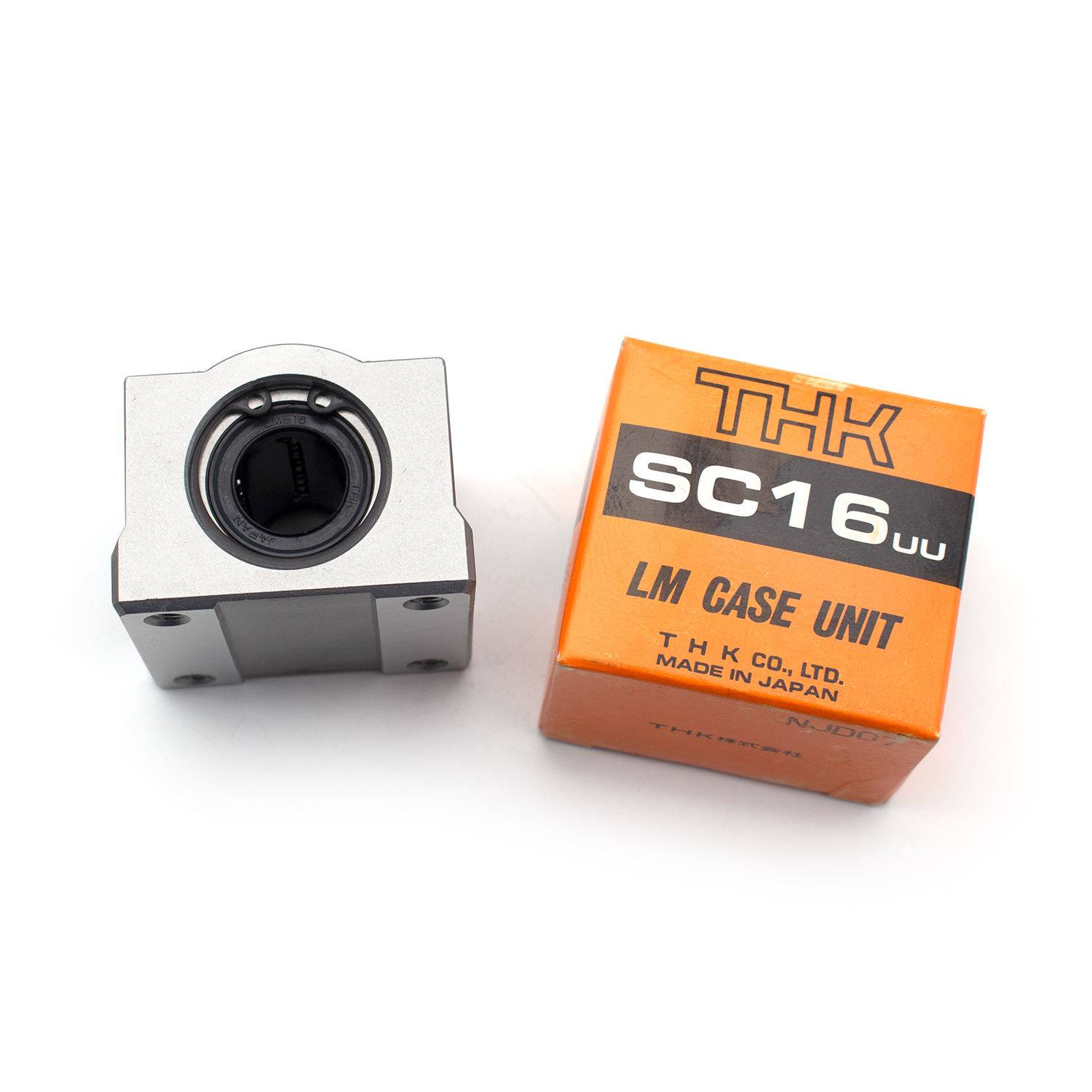

THK SC16UU Линейная втулка с корпусом
THK SC16UU - это корпус LM стандартного типа, интегрирующий одну линейную втулку LM16UU в компактный легкий алюминиевый корпус, предназначенный для плавного линейного движения с низким трением при легкой и средней нагрузке.
THK SC16UU - это корпус LM стандартного типа, интегрирующий одну линейную втулку LM16UU в компактный легкий алюминиевый корпус, предназначенный для плавного линейного движения с низким трением при легкой и средней нагрузке.
Официальные спецификации
| Параметр | Ценность |
|---|---|
| Вписанный диаметр отверстия (dr) | 16 мм |
| Толерантность отверстий | 0 − 0,010 мм |
| Общая длина (L) | 44 мм |
| жилищные размеры | Высота (M) 38,5 мм; Ширина (W) 50 мм |
| Положение монтажного отверстия | B: 36 мм; B₁: 7 мм; C: 34 мм |
| Центральная высота (J) | 19 мм (± 0,02) |
| Монтаж | Резьбовые отверстия M5 × 12; Через болт M4 |
| Базовые рейтинги нагрузки | Динамический (C): 775 Н; Статический (C60): 1180 Н |
| Масса | 189 г |
| Материал фиксатора | Синтетическая смола |
| Тип уплотнения | UU (двойные уплотнения губ с обоих концов) |
| Материал корпуса | Алюминий |
| Втулка Наружный цилиндр | Несущая сталь |
| Смазка | Предварительно смазанный антикоррозионным маслом |
| Рабочая температура | от 15 ° C до 80 ° C |
| Степень точности | Нормальная оценка |
Ключевые особенности
- Компактный алюминиевый корпус для легкой установки на болт
- Двойные уплотнения UU для эффективной защиты от пыли и загрязнений
- Фиксатор из синтетической смолы для бесшумного, плавного линейного перемещения
- Совместим с закаленными прецизионными валами (рекомендуемая твердость ≥ 58 HRC)
- Идеально подходит для приложений, требующих компактного линейного наведения
Приложения
Широко используется в оборудовании автоматизации, офисном оборудовании, измерительных приборах, упаковочном оборудовании и легких промышленных линейных двигательных системах.
