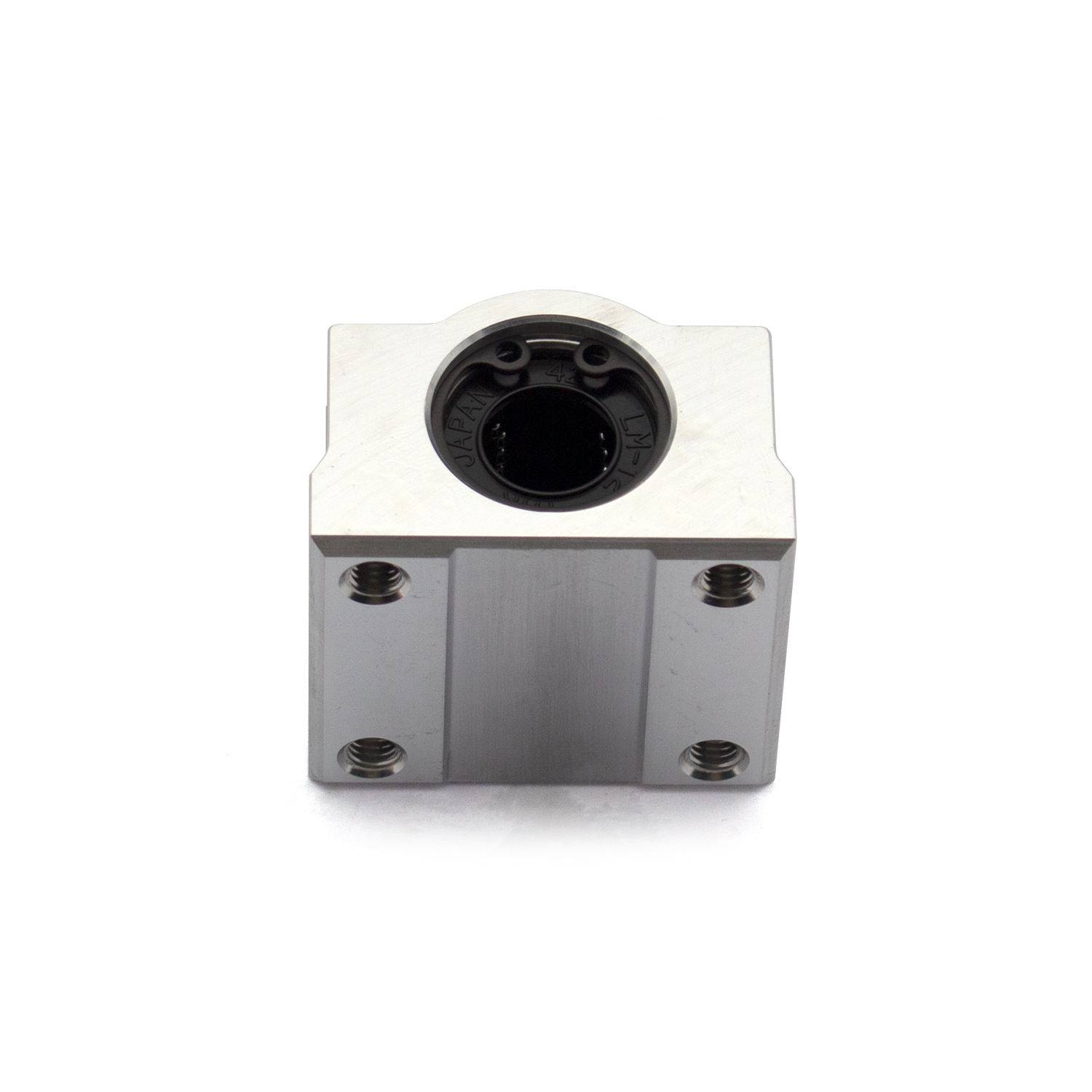

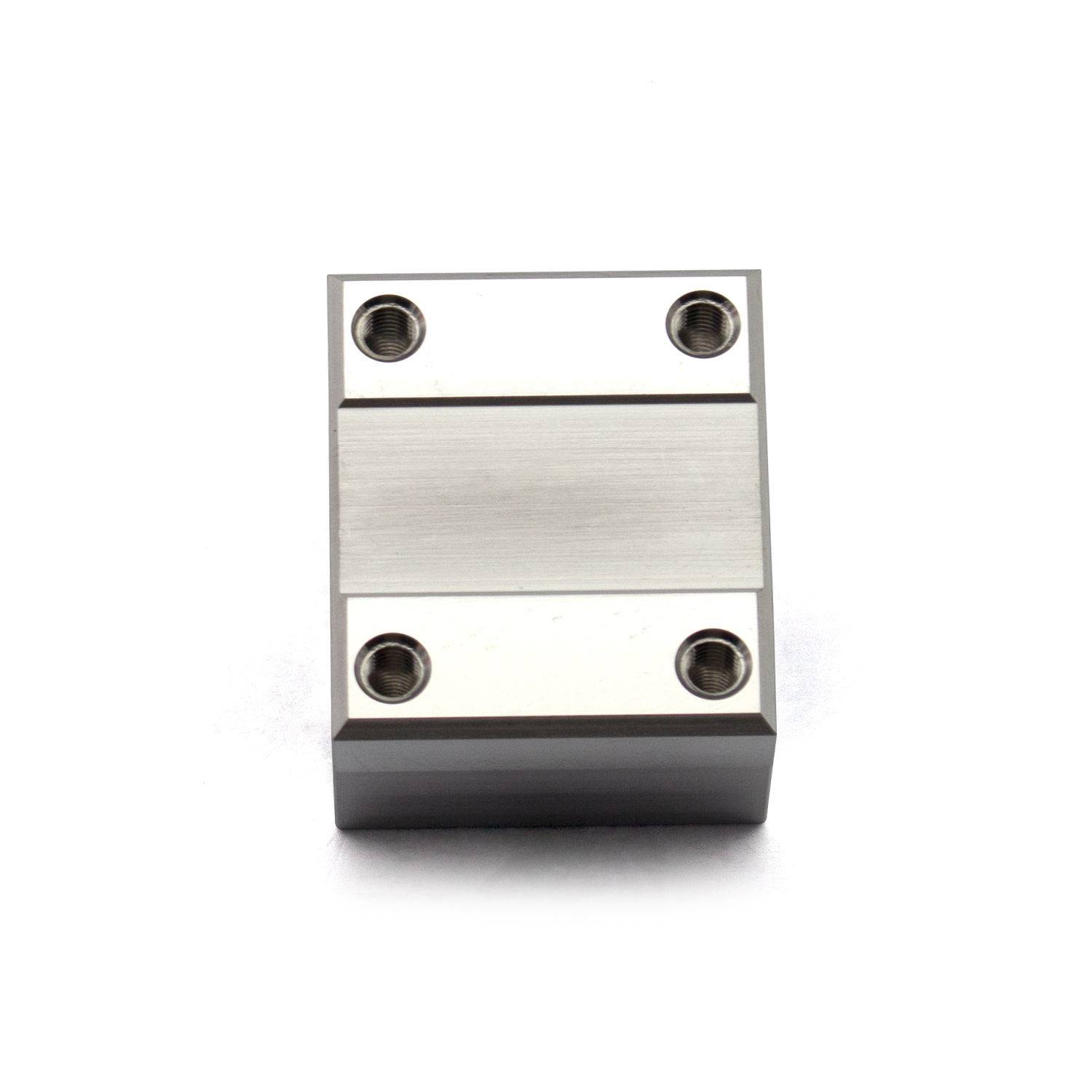

THK SC12UU Линейный шарикоподшипник (LM Case Unit)

THK SC12UU - это стандартный линейный шарикоподшипниковый узел (встроенный в корпус), интегрирующий высокоточную линейную втулку в компактный алюминиевый корпус, предназначенный для плавного линейного движения с низким трением.

Официальные спецификации

• Диаметр отверстия (dr): 12 мм

• Общая длина (L): 36 мм

• Размеры корпуса: Высота (M) 29 мм, Ширина (W) 42 мм

• Оценки основной нагрузки: динамическая (C) 412 N; статическая (C60) 598 N

• Масса: 102 г

• Фиксатор: синтетическая смола (неметаллическая, фиксированная конструкция)

• Тип уплотнения: UU (двухгубные уплотнения на обоих концах)

• Сопротивление уплотнения: 0,294 N

• Материал: внешний цилиндр на основе железа; алюминиевый корпус

• Смазка: Предварительная смазка антикоррозионным маслом; поддерживает смазку / масло

• Рабочая температура: от -15C до 80C (от 5F до 176F)

• Точность: класс высокой точности (стандарт)

• Монтаж: M512 резьбовые отверстия; простая установка болта


Ключевые особенности

• Компактный, легкий алюминиевый корпус для компактной интеграции

• Двойные уплотнения UU для эффективной защиты от пыли и загрязнений

• Фиксатор из синтетической смолы обеспечивает бесшумное, стабильное линейное движение

• Совместим с закаленными прецизионными валами; самовыравнивание для незначительного смещения

• Высокая жесткость и грузоподъемность для своего размера


Приложения

Широко используется в оборудовании автоматизации, упаковочном оборудовании, конвейерах, измерительных приборах и небольших промышленных системах линейного движения.
