THK NSR20TBC самовыравнивающаяся направляющая LM (блок линейной направляющей)

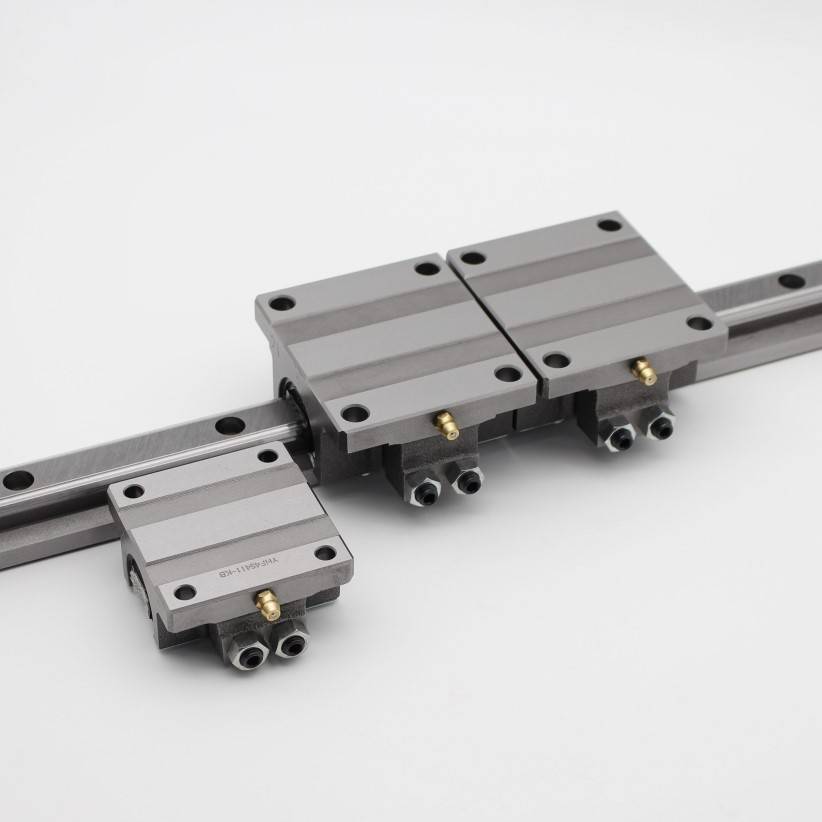

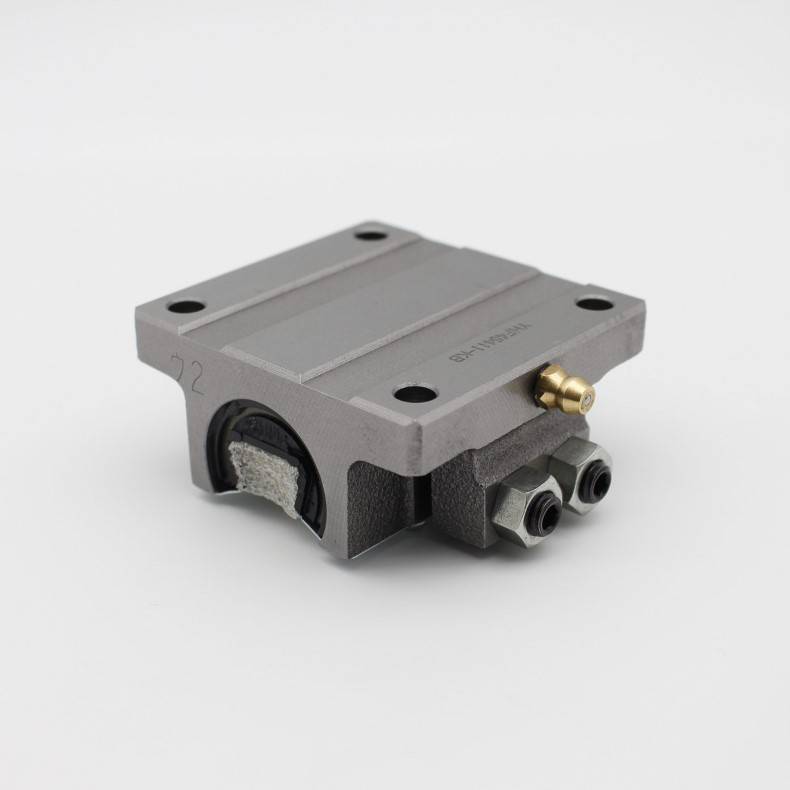

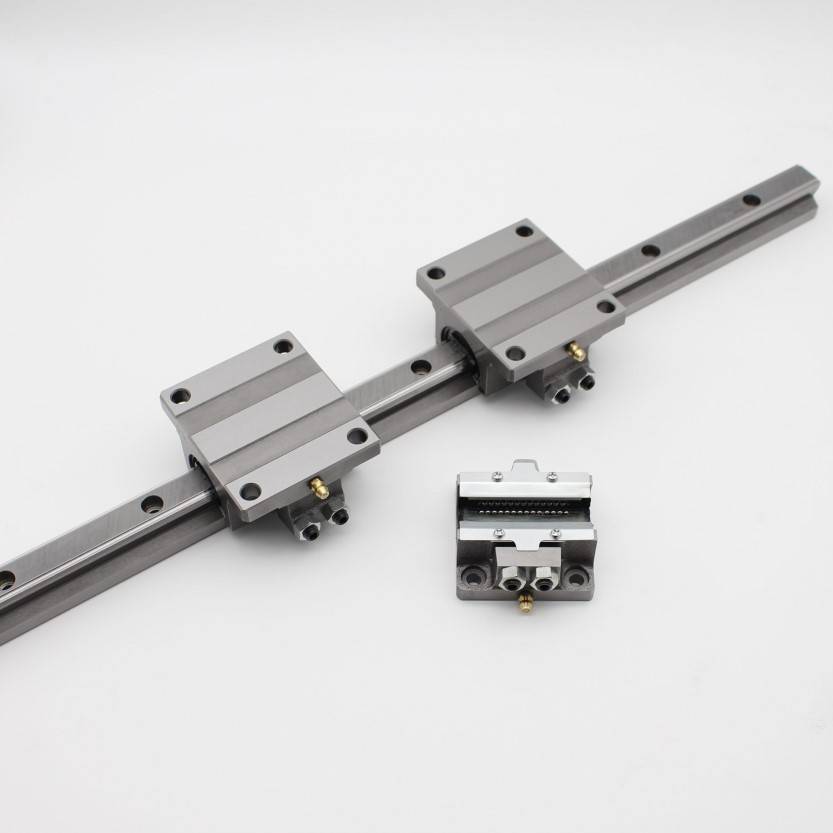

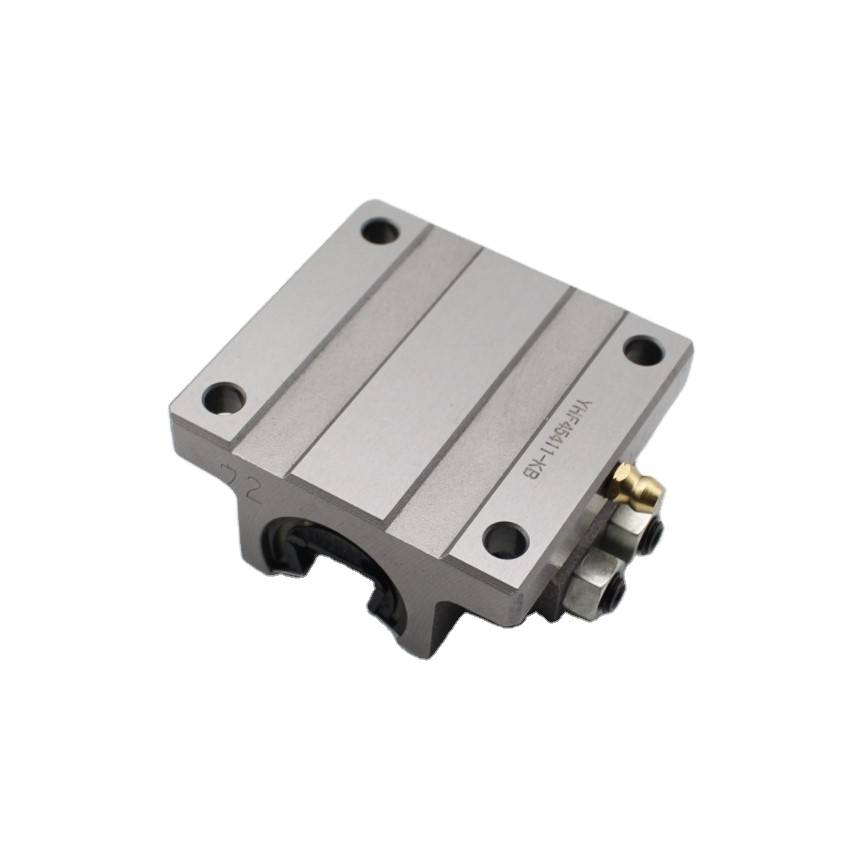

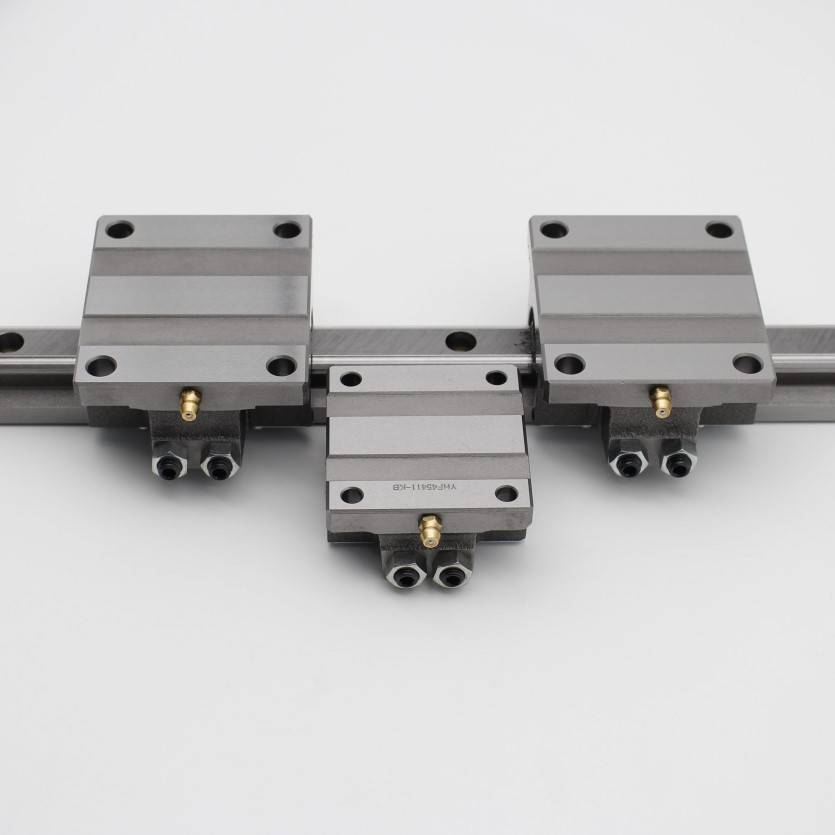

THK NSR20TBC - это уникальный самоустанавливающийся направляющий блок линейного движения (LM) из серии THK NSR-TBC. Он оснащен чугунным корпусом из двух деталей с цилиндрической шлицевой гайкой на 120 °, обеспечивающей исключительную способность к самовыравниванию для упрощения установки и стабильной работы.
THK NSR20TBC - это уникальный самоустанавливающийся направляющий блок линейного движения (LM) из серии THK NSR-TBC. Он оснащен чугунным корпусом из двух деталей с 120 цилиндрическими шлицевыми гайками, обеспечивающими исключительную способность самовыравнивания для упрощения установки и стабильной работы.
Официальные спецификации (блок NSR20TBC)
| Параметр | Ценность |
|---|---|
| Номер модели | NSR20TBC |
| Тип | Самовыравнивающийся направляющий блок LM (двухсекционный кожух) |
| Высота рельса (номинальная) | 20 мм |
| Высота блока (M) | 40 мм |
| Ширина блока (W) | 70 мм |
| Длина блока (L) | 67 мм |
| Количество шаровых рядов | 4 ряда (2 ряда в сторону) |
| Базовый динамический рейтинг нагрузки (C) | 9,41 кН |
| Базовая статическая нагрузка (C0) | 18,6 кН |
| Статический допустимый момент (ма) | 0,31 кН · м |
| Статический допустимый момент (Мб) | 0,27 кН · м |
| Материал | Чугун (корпус), высокоуглеродистая хромовая подшипниковая сталь (рельс / шарик) |
| Вес нетто (блок) | Прибл. 0,62 кг |
| Смазка | Стандартная смазка ниппеля (A-M6F) |
| Рабочая температура | Стандартный диапазон: от -15C до + 80C |
Ключевые особенности (от THK Official)
- Эксклюзивная двухсекционная самовыравнивающаяся конструкцияЕдинственная направляющая THK LM с разъемным корпусом. 120-разрезанная цилиндрическая шлицевая гайка позволяет блоку самовыравниваться по рельсу, резко снижая требуемую точность монтажа и устраняя ошибки установки.
- Четырехсторонняя равная грузоподъемностьЧетыре ряда прецизионных шаров несут нагрузки одинаково в радиальном, обратном радиальном и обоих боковых направлениях, что делает его подходящим для применения сложных усилий. Примечание. Моментные нагрузки (Mc) не рекомендуются для однорельсовых установок.
- Жесткая чугунная конструкцияЖесткий чугунный корпус высокой жесткости обеспечивает превосходное демпфирование, виброустойчивость и стабильность для тяжелых обрабатывающих инструментов и прецизионного оборудования.
- Простота установкиСаморегулирующийся механизм устраняет необходимость в высокоточном параллелизме рельсов, упрощая сборку и сокращая время настройки.
- Стандартизированное креплениеИмеет отверстия для болтов на дне для простой установки в различные рамы машин.
Типичные применения
- Станки (фрезерные станки, токарные станки)
- Прецизионное измерительное оборудование
- Машины промышленной автоматизации
- Упаковочные и печатные машины
- Общее промышленное оборудование, требующее прочного линейного движения
