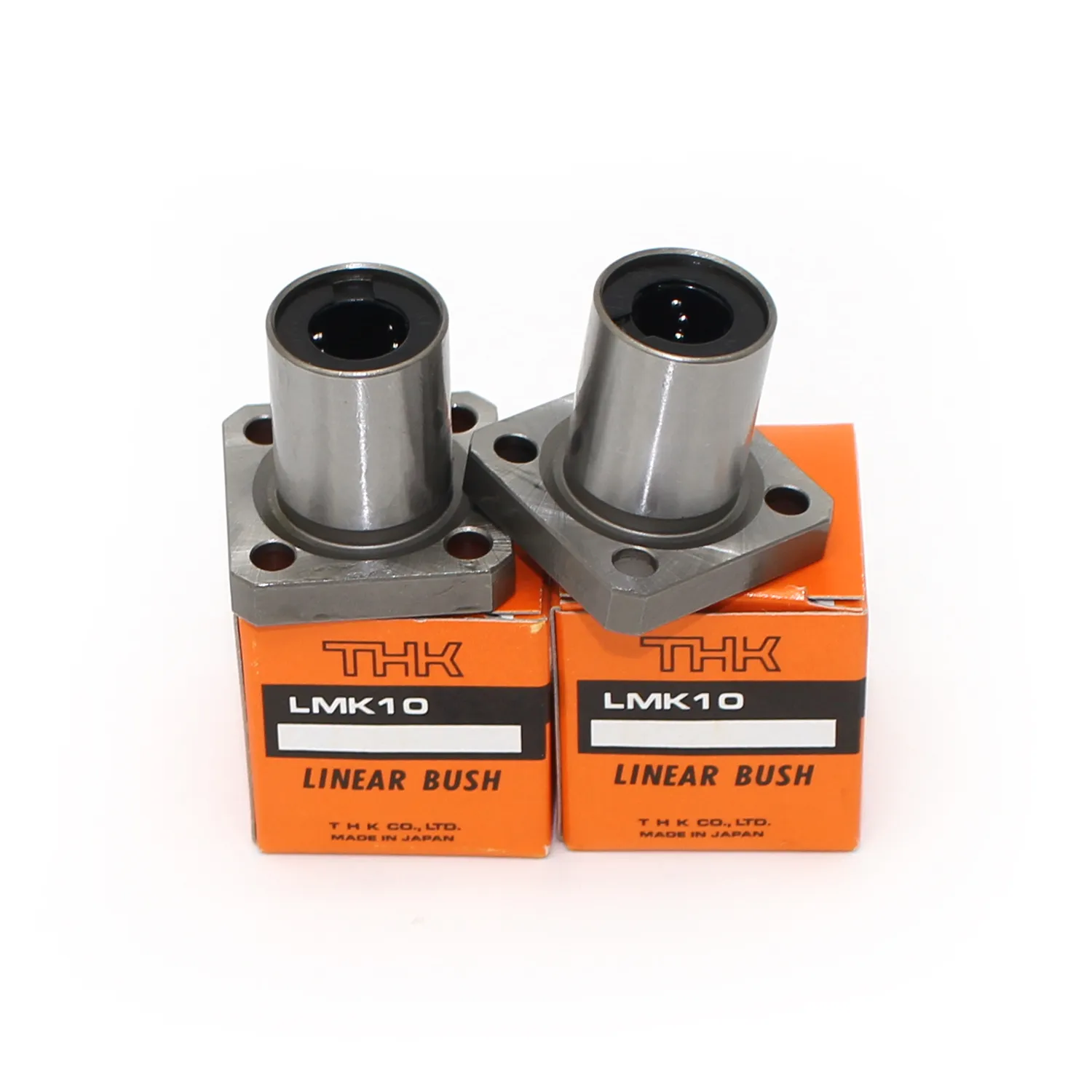

Линейная втулка THK LMK10
LMK10 представляет собой линейную втулку с квадратным фланцем из серии THK LMK, разработанную для плавного линейного движения с низким трением. Его конструкция с квадратным фланцем предлагает более низкую высоту сердцевины, чем модели с круглым фланцем, что обеспечивает более компактную сборку оборудования. Идеально подходит для прецизионных приборов, оборудования для производства полупроводников и автоматизированных машин, требующих стабильного линейного наведения и легкого монтажа.
LMK10 представляет собой линейную втулку с квадратным фланцем из серии THK LMK, разработанную для плавного линейного движения с низким трением. Его конструкция с квадратным фланцем предлагает более низкую высоту сердцевины, чем модели с круглым фланцем, что обеспечивает более компактную сборку оборудования. Идеально подходит для прецизионных приборов, оборудования для производства полупроводников и автоматизированных машин, требующих стабильного линейного наведения и легкого монтажа.
Официальные спецификации
| Параметр | Ценность | Единица |
|---|---|---|
| Вписанный диаметр отверстия (dr) | 10 | мм |
| Диаметр отверстия Допуск | 0 / –0.013 | мм |
| Наружный диаметр (D) | 19 | мм |
| Наружный диаметр Толерантность | 0 / –0.009 | мм |
| Общая длина (L) | 29 | мм |
| Допуск длины | ±0.3 | мм |
| Диаметр фланца (D₁) | 39 | мм |
| Диаметр Фланец Допуск | 0 / –0.2 | мм |
| Количество шаровых рядов | 4 | — |
| Базовый динамический рейтинг нагрузки (C) | 206 | N |
| Номинальная статическая нагрузка (C60) | 265 | N |
| Масса | 30 | g |
| PCD (Монтажный круг отверстий) | 32 | мм |
| Монтажное отверстие (d₁ × d₂ × h) | 5×9×5.5 | мм |
| Макс Фланец Перпендикулярность | 15 | мкм |
| Макс эксцентриситет | 15 | мкм |
| Радиальный допуск зазора | –5 | мкм |
| Материал фиксатора | Синтетическая смола | — |
| Наружный Материал Рукава | Высокоуглеродистая хромовая подшипниковая сталь (SUJ2) | — |
| Материал шара | закаленная сталь | — |
| Диапазон рабочих температур | от -10 ° C до + 80 ° C | ° C |
| Стандартная смазка | Предварительно смазанный антикоррозионным маслом | — |
| Тип уплотнения (опция UU) | Двойные контактные уплотнения (оба конца) | — |
Ключевые особенности
- Квадратный фланец Компактный дизайн: Четырехсторонний сплющенный фланец для установки на нижний профиль и компактных конструкций.
- Высокая точность и стабильность: строгие размерные допуски обеспечивают ультрагладкое линейное движение и минимальный радиальный зазор.
- 4-рядная конфигурация шара: Сбалансированная радиальная грузоподъемность и стабильная работа при умеренных нагрузках.
- Смола Retainer: легкий, малошумный шаровой циркуляции с последовательной производительности.
- Простота монтажа: прямой болт через квадратный фланец без дополнительных приспособлений; взаимозаменяемы со стандартными валами серии LMK.
Официальные заметки
- Предназначен исключительно для линейного движения; не предназначен для чистых вращательных или моментных нагрузок.
- Вариант LMK10UU включает в себя двойные UU-уплотнения для повышенной защиты от пыли и удержания смазки.
- Рекомендуемый вал: твердость поверхности ≥ 58 HRC, шероховатость поверхности Ra ≤ 0,4 мкм.
- Рабочая температура не должна превышать 80 ° C для предотвращения деформации и ухудшения характеристик фиксатора.
- Периодически повторно смазывайте литиевой смазкой для увеличения срока службы.
