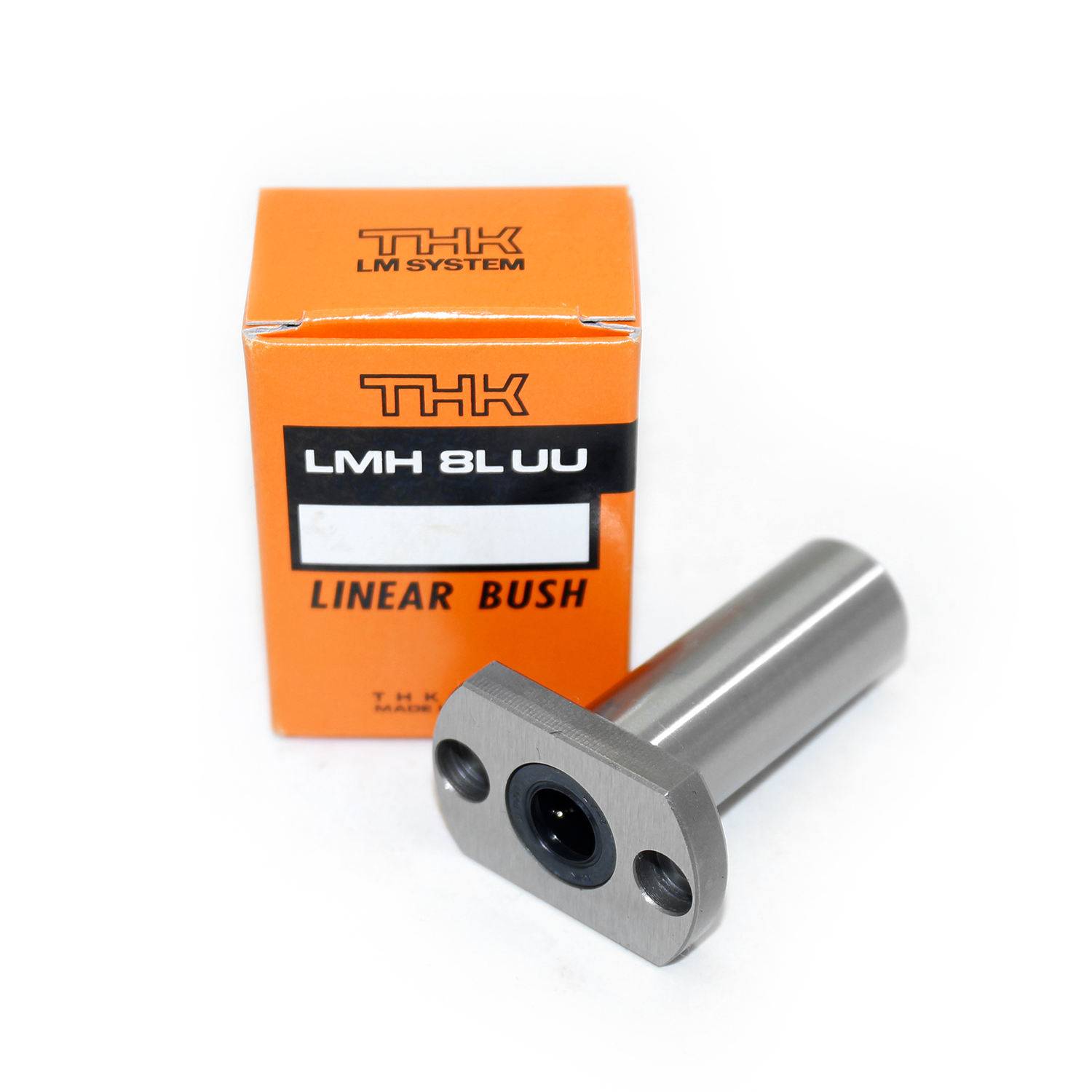

THK LMH8LUU Линейная втулка (длинный тип, фланец с овальным вырезом)
THK LMH8LUU - это линейная втулка фланца с длинным овальным вырезом и двухгубными уплотнениями (UU), предназначенная для плавного линейного движения с повышенной грузоподъемностью. Он оснащен компактным овальным фланцем для нижней центральной высоты и прямым болтовым креплением, идеально подходит для систем с ограниченной пространством от легкой до средней нагрузки.
THK LMH8LUU - это линейная втулка фланца с длинным овальным вырезом и двухгубными уплотнениями (UU), предназначенная для плавного линейного движения с повышенной грузоподъемностью. Он оснащен компактным овальным фланцем для нижней центральной высоты и прямым болтовым креплением, идеально подходит для систем с ограниченной пространством от легкой до средней нагрузки.
Официальные спецификации
| Параметр | Ценность |
|---|---|
| Вписанный диаметр отверстия (dr) | 8 мм (от 0 до − 0,010 мм) |
| Наружный диаметр (D) | 15 мм |
| Общая длина (L) | 45 мм |
| Диаметр фланца (D₁) | 32 мм |
| Ширина фланца (K) | 21 мм |
| Монтажное отверстие (ddh) | 3,4 мм 6,5 мм 3,3 мм |
| Шаровые ряды | 4 ряда |
| Базовый динамический рейтинг нагрузки (C) | 431 с.ш. |
| Номинальная статическая нагрузка (C60) | 784 с.ш. |
| Допустимый статический момент (Mo) | 4,31 Н · м |
| Масса | 33 г |
| Материал фиксатора | Синтетическая смола |
| Тип уплотнения | UU (двухгубные уплотнения, оба конца) |
| Наружный материал цилиндра | Несущая сталь (SUJ2) |
| Смазка | Предварительно смазанный антикоррозионным маслом |
| Рабочая температура | − 15 ° С до 80 ° С |
| Степень точности | Нормальная оценка |
Ключевые особенности
- Фланец с овальным вырезом для более низкой средней высоты по сравнению с типами с квадратным фланцем, что обеспечивает компактный дизайн.
- Конструкция длинного типа (двойной фиксатор) для превосходного сопротивления моментной нагрузке.
- UU двухгубные уплотнения для эффективной защиты от пыли и загрязнений.
- Фиксатор из синтетической смолы обеспечивает тихое линейное движение с низким трением.
- Оптимизированное выравнивание рядов шаров: два ряда выдерживают нагрузки со стороны сплющенного фланца для увеличения срока службы.
- Совместим с закаленными прецизионными валами (рекомендуемая твердость ≥58 HRC).
Приложения
Подходит для оборудования автоматизации, измерительных приборов, офисной техники, упаковочного оборудования, 3D-принтеров и легких систем линейного перемещения, требующих компактного наведения высокой жесткости с возможностью моментной нагрузки.
