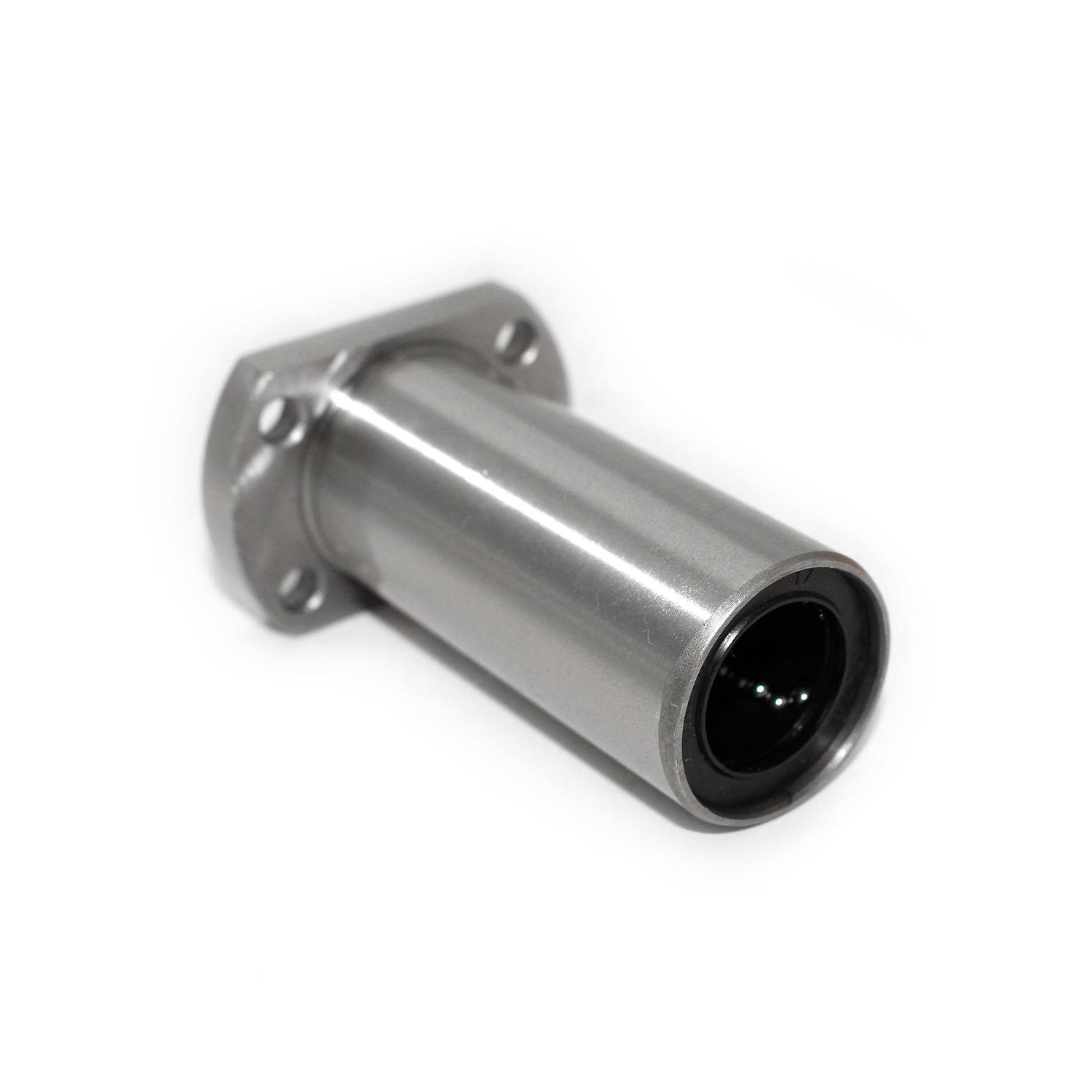

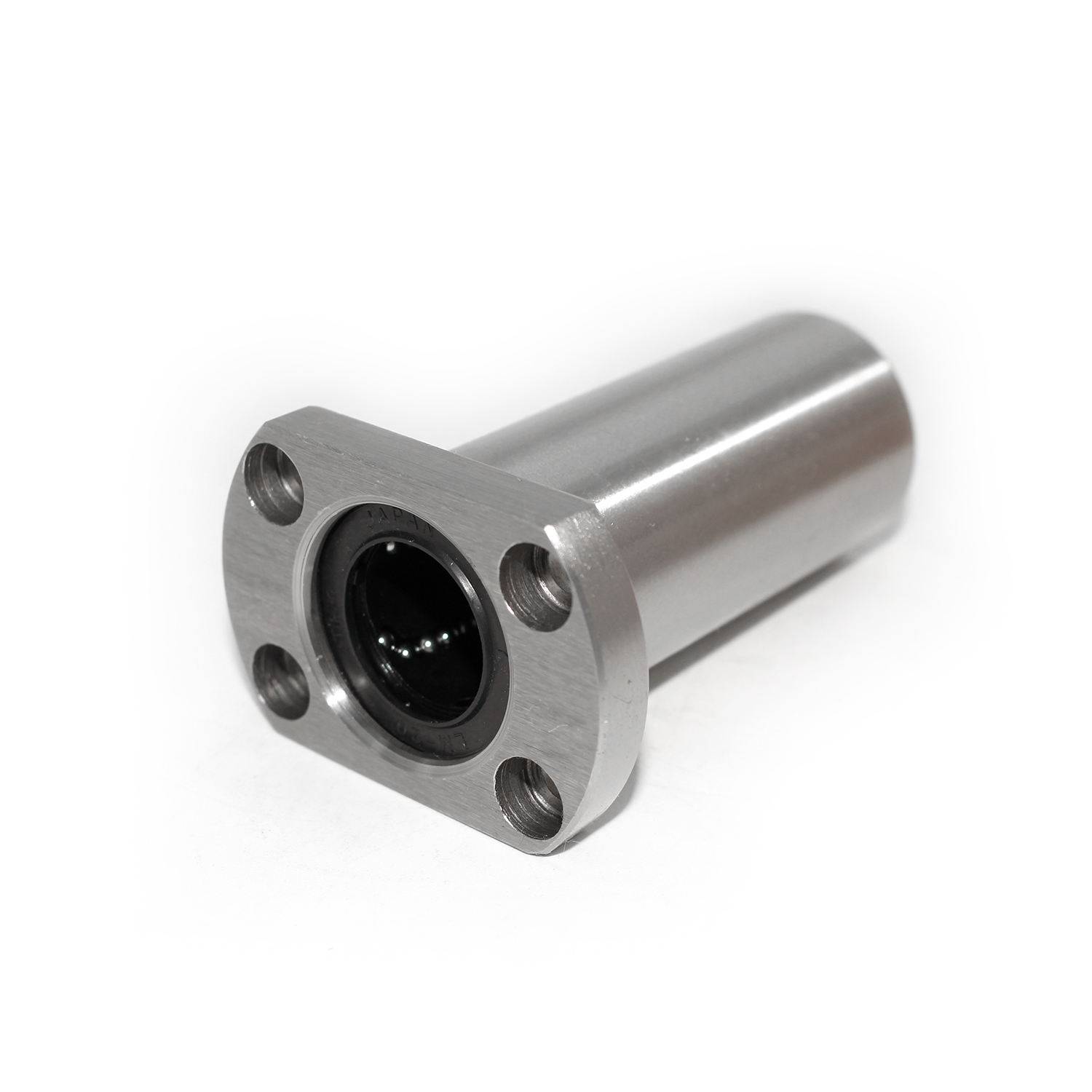

THK LMH16LUU Линейная втулка (длинный тип, фланец с овальным вырезом)
Обзор продукта: THK LMH16LUU - это линейная втулка фланца овального разреза с двухкромкими уплотнениями (UU), предназначенная для плавного линейного движения с отличным сопротивлением моментной нагрузке. Он оснащен компактным овальным фланцем для нижней центральной высоты и установки с прямым болтом, идеально подходит для линейных систем с ограниченной площадью от легкой до средней нагрузки.
THK LMH16LUU - это линейная втулка фланца овального кроя с двухкромкими уплотнениями (UU), разработанная для плавного линейного движения с отличным сопротивлением моментной нагрузке. Он имеет компактный овальный фланец для нижней центральной высоты и установку с прямым болтом, идеально подходит для линейных систем с ограниченной площадью от легкой до средней нагрузки.
Официальные спецификации
| Параметр | Ценность |
|---|---|
| Вписанный диаметр отверстия (dr) | 16 мм (0 / − 0,012 мм) |
| Наружный диаметр (D) | 28 мм (0 / − 0,019 мм) |
| Общая длина (L) | 70 мм |
| Диаметр фланца (D₁) | 48 мм |
| Ширина фланца (K) | 34 мм |
| Монтажное отверстие (ddh) | 4,5 мм 8,0 мм 4,4 мм |
| Шаровые ряды | 5 рядов |
| Базовый динамический рейтинг нагрузки (C) | 1230 с.ш. |
| Номинальная статическая нагрузка (C60) | 2350 с.ш. |
| Допустимый статический момент (Mo) | 12,30 Н · м |
| Масса | 182 г |
| Материал фиксатора | Синтетическая смола |
| Тип уплотнения | UU (двухгубные уплотнения, оба конца) |
| Наружный материал цилиндра | Несущая сталь (SUJ2) |
| Смазка | Предварительно смазанный антикоррозионным маслом |
| Рабочая температура | − 15 ° С до 80 ° С |
| Степень точности | Нормальная оценка |
| Фланец Перпендикулярность | 15 мкм |
| Макс эксцентриситет | 15 мкм |
| Радиальный допуск зазора | − 7 мкм |
Ключевые особенности
- Конструкция фланца с овальным вырезом обеспечивает более низкую центральную высоту, чем модели с квадратным фланцем, поддерживая компактные компоновки машин.
- Конструкция длинного типа с двойными фиксаторами обеспечивает превосходную грузоподъемность и стабильность работы.
- Двухгубные уплотнения UU обеспечивают надежную защиту от пыли и загрязнений в суровых промышленных условиях.
- Фиксатор из синтетической смолы обеспечивает тихое линейное движение с низким трением.
- Оптимизированное выравнивание дорожки качения шаров: два ряда поддерживают нагрузки со стороны сплющенного фланца, что увеличивает срок службы.
- Совместим с упрочненными прецизионными валами LM (рекомендуемая твердость ≥58 HRC).
Приложения
Подходит для оборудования для автоматизации, упаковочного оборудования, измерительных приборов, 3D-принтеров, оборудования для производства полупроводников и систем линейного движения от легкой до средней нагрузки, требующих высокой жесткости, устойчивости к моменту с компактной установкой.
