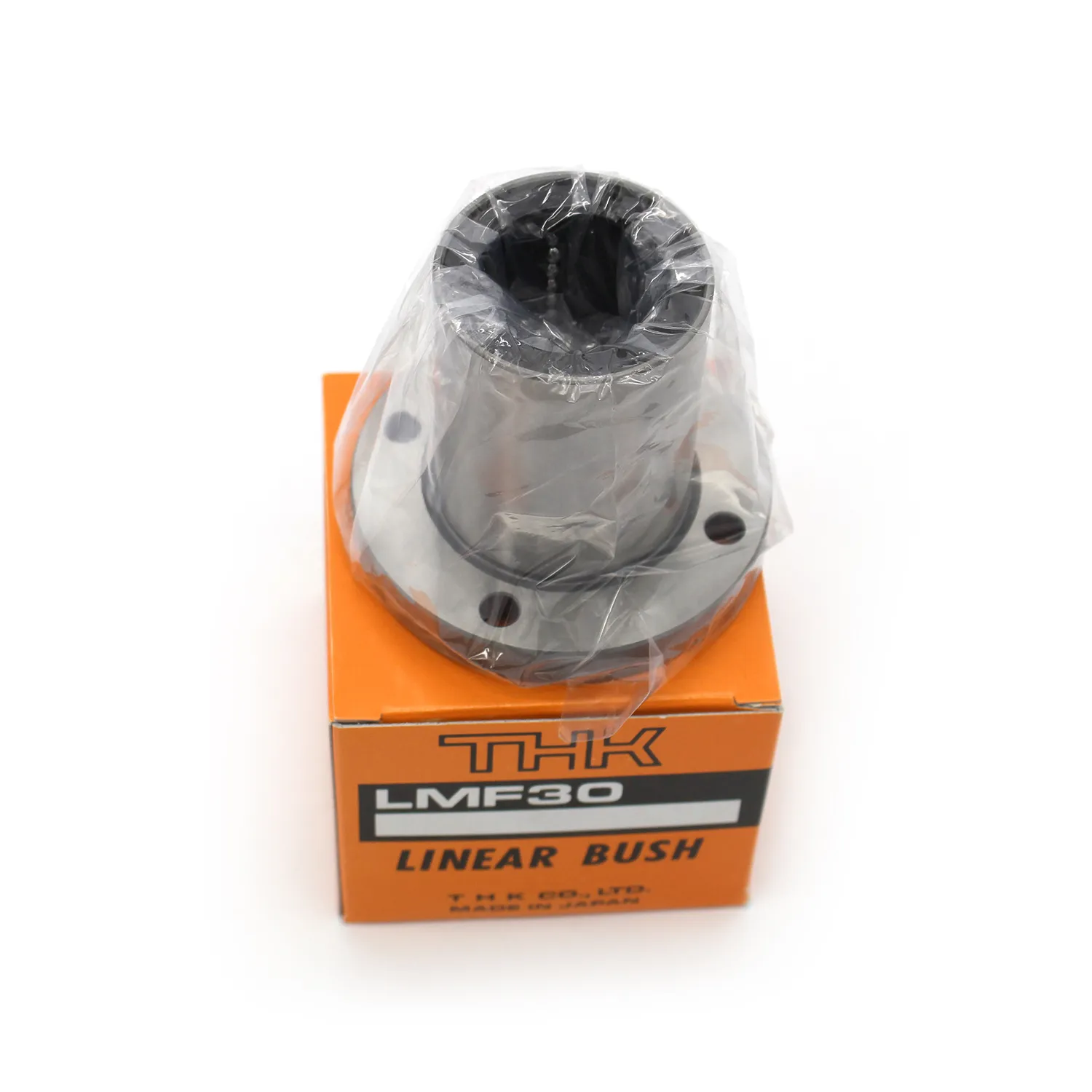

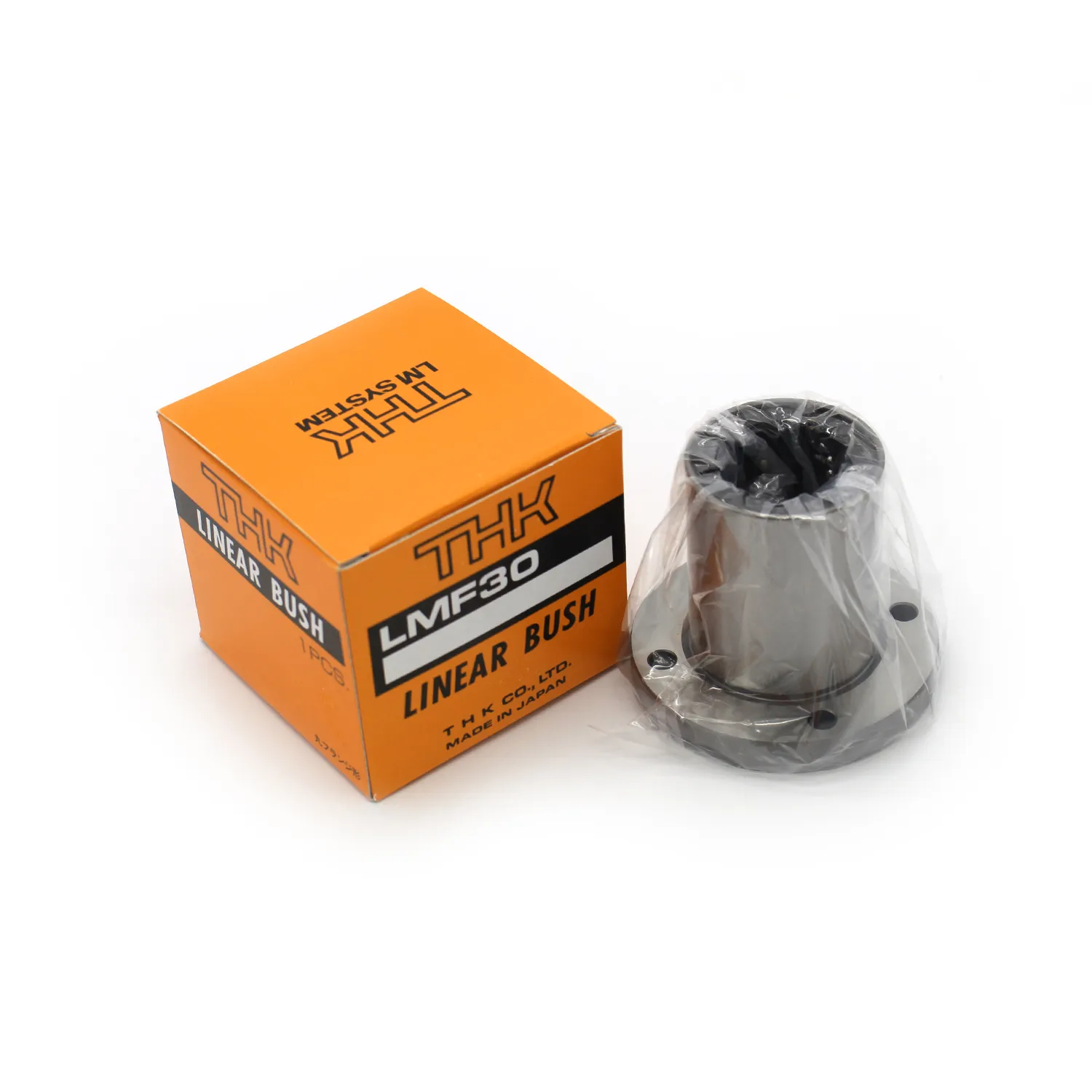

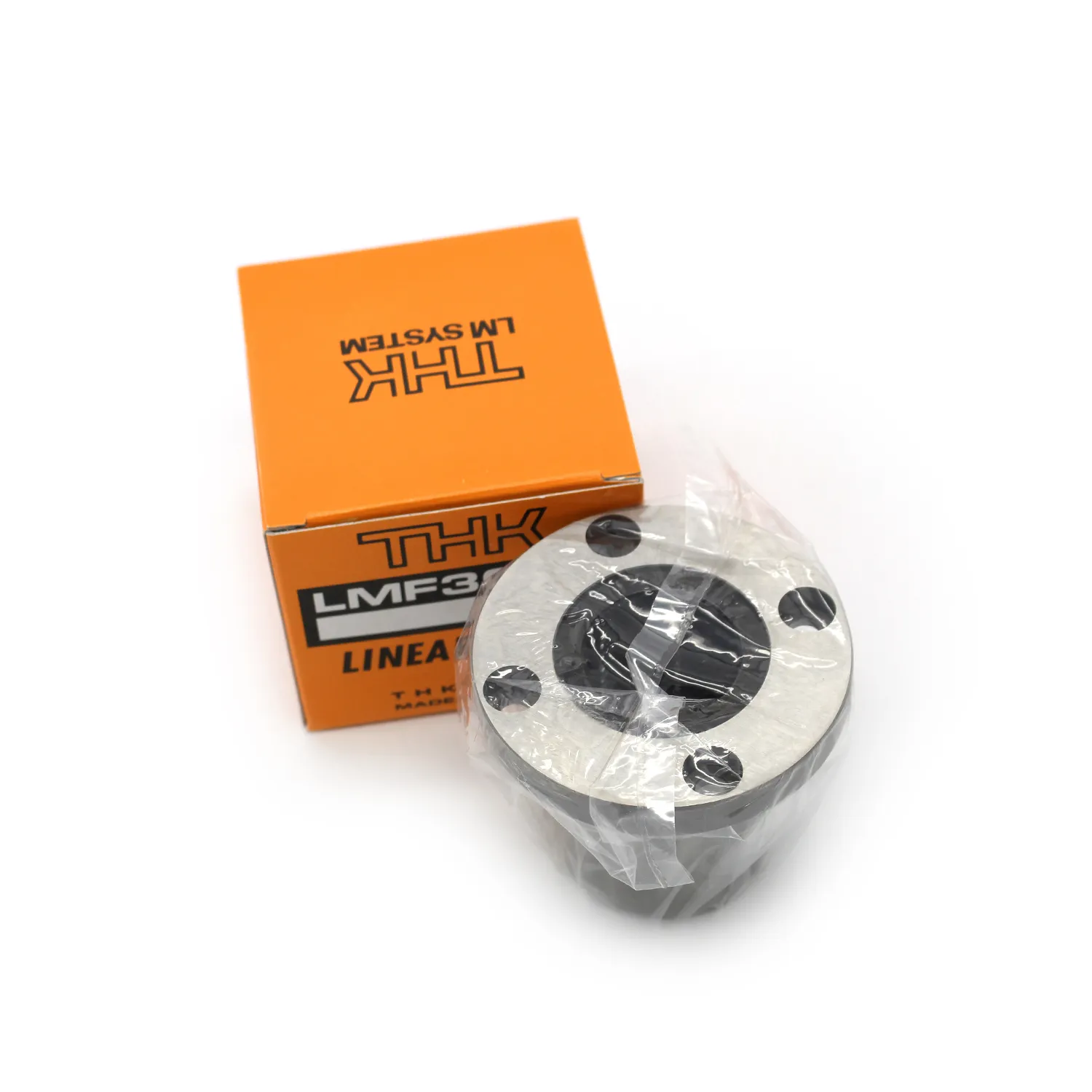

Линейная втулка THK LMF30
LMF30 - это высокоточная линейная втулка с круглым фланцем из серии THK LMF, предназначенная для плавного линейного движения с низким трением. Его интегрированный фланец позволяет напрямую прикреплять болты к корпусу для легкой и безопасной установки, что делает его идеальным для промышленной автоматизации, точных машин и систем управления движением, требующих высокой жесткости и точного позиционированияTHK.
LMF30 - это высокоточная линейная втулка с круглым фланцем из серии THK LMF, предназначенная для плавного линейного движения с низким трением. Его интегрированный фланец позволяет напрямую прикреплять болты к корпусу для легкой и безопасной установки, что делает его идеальным для промышленной автоматизации, точных машин и систем управления движением, требующих высокой жесткости и точного позиционирования.
Официальные спецификации
| Параметр | Ценность | Единица |
|---|---|---|
| Вписанный диаметр отверстия (dr) | 30 | мм |
| Диаметр отверстия Допуск | 0 / –0.010 | мм |
| Наружный диаметр (D) | 45 | мм |
| Наружный диаметр Толерантность | 0 / –0.016 | мм |
| Общая длина (L) | 64 | мм |
| Допуск длины | ±0.3 | мм |
| Диаметр фланца (D₁) | 74 | мм |
| Диаметр Фланец Допуск | 0 / –0.2 | мм |
| Шаровые ряды | 6 | — |
| Базовый динамический рейтинг нагрузки (C) | 1570 | N |
| Номинальная статическая нагрузка (C60) | 2750 | N |
| Масса | 460 | g |
| PCD (Монтажный круг отверстий) | 60 | мм |
| Размер монтажного отверстия (d₁ × d₂ × h) | 6.6×11×6.5 | мм |
| Макс Фланец Перпендикулярность | 15 | мкм |
| Макс эксцентриситет | 15 | мкм |
| Радиальный допуск зазора | –9 | мкм |
| Материал фиксатора | Синтетическая смола | — |
| Наружный Материал Рукава | Высокоуглеродистая хромовая подшипниковая сталь (SUJ2) | — |
| Материал шара | закаленная сталь | — |
| Диапазон рабочих температур | от -10 ° C до + 80 ° C | ° C |
| Смазка | Предварительная смазка; рекомендуется литиевая смазка | — |
Ключевые особенности (Официальное описание)
- Простота установки: Встроенный круглый фланец позволяет напрямую привинчивать болты к корпусу, упрощая настройку.
- Высокая точность: Строгие размерные допуски обеспечивают плавное, точное линейное движение.
- Высокая грузоподъемность: шестирядный шаровой дизайн обеспечивает отличные динамические и статические характеристики нагрузки.
- Высокая жесткость: стабильное наведение шара для надежной работы в приложениях с высоким спросом.
- Стандартная взаимозаменяемость: Полная совместимость с валами серии THK LMF и стандартными линейными системами.
Официальные заметки
- Только для линейного движения; не подходит для чистых вращательных или моментных нагрузок.
- Рабочая температура не должна превышать 80 ° C для сохранения производительности и срока службы.
- Требования к валу: твердость поверхности ≥ 58 HRC, шероховатость поверхности Ra ≤ 0,4 мкм.
- Рекомендуемая смазка: Смазка на основе лития; рекомендуется периодическая повторная смазка в течение длительного срока службы.
