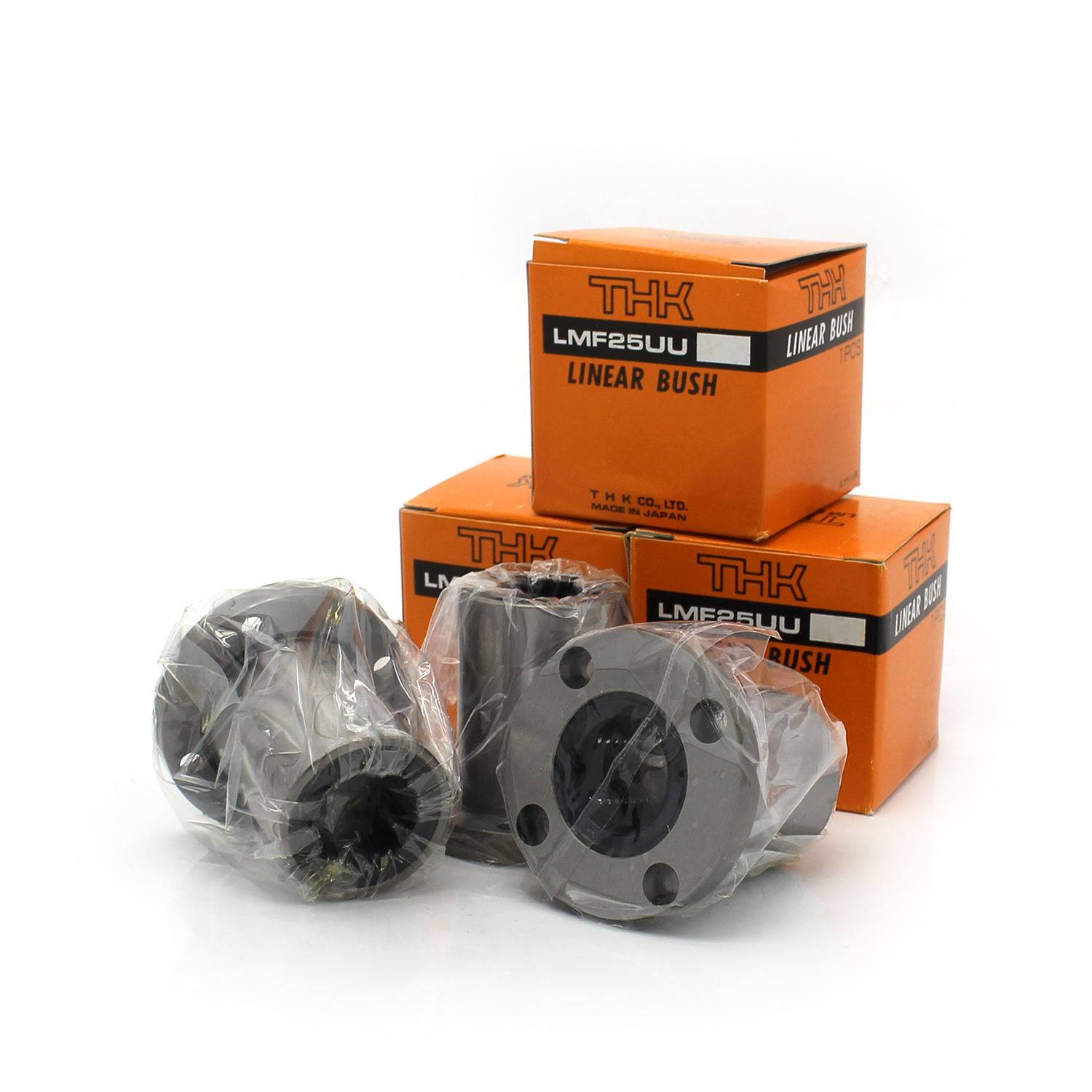

THK LMF25UU Линейная втулка
THK LMF25UU - это высокоточная линейная шариковая втулка со встроенным круглым фланцем, предназначенная для плавного линейного движения с низким трением. Его цельная конструкция фланца обеспечивает прямое жесткое крепление к корпусам оборудования, упрощает установку и обеспечивает стабильное наведение. Оснащенный двойными манжетными уплотнениями (тип UU) на обоих концах, он обеспечивает превосходную защиту от пыли, мусора и потери смазки, что делает его идеальным для автоматизированных машин, точных измерительных приборов и систем 3D-печати.
THK LMF25UU - это высокоточная линейная шариковая втулка со встроенным круглым фланцем, предназначенная для плавного линейного движения с низким трением. Его цельная конструкция фланца обеспечивает прямое жесткое крепление к корпусам оборудования, упрощает установку и обеспечивает стабильное наведение. Оснащенный двойными манжетными уплотнениями (тип UU) с обоих концов, он обеспечивает превосходную защиту от пыли, мусора и потери смазки, что делает его идеальным для автоматизированных машин, точных измерительных приборов, систем 3D-печати и общих приложений линейного движения, требующих надежной работы и простоты обслуживания.
Официальные спецификации
| Параметр | Ценность | Единица |
|---|---|---|
| Вписанный диаметр отверстия (d) | 25 | мм |
| Диаметр отверстия Допуск | 0 / -0.010 | мм |
| Наружный диаметр (D) | 40 | мм |
| Наружный диаметр Толерантность | 0 / -0.016 | мм |
| Общая длина (L) | 59 | мм |
| Допуск длины | ±0.3 | мм |
| Диаметр фланца (D₁) | 62 | мм |
| Диаметр Фланец Допуск | 0 / -0.2 | мм |
| Толщина фланца (H) | 10 | мм |
| Количество шаровых рядов | 6 | — |
| Базовый динамический рейтинг нагрузки (C) | 980 | N |
| Номинальная статическая нагрузка (C60) | 1570 | N |
| Масса | 305 | g |
| PCD (Монтажный круг отверстий) | 51 | мм |
| Монтажное отверстие (d₁ × d₂ × h) | 5.5×9.2×5.4 | мм |
| Радиальный зазор | Стандарт (-9 мкм) | мкм |
| Максимальная эксцентриситет | 15 | мкм |
| Тип уплотнения | Двойные уплотнения для губ (UU, оба конца) | — |
| Сила сопротивления уплотнения | 0.588 | N |
| Диапазон рабочих температур | от -15 ° C до + 80 ° C (от 5 ° F до 176 ° F) | ° C |
| Стандартная смазка | Factory-pre-lubricated со смазкой | — |
| Методы смазки | Смазка, масло | — |
| Обработка поверхности | AP-CF, AP-C, AP-HC и т. д. | — |
| Материал (Наружный рукав / шары) | Высокоуглеродистая хромовая подшипниковая сталь (SUJ2) | — |
| Материал фиксатора | Синтетическая смола | — |
| Тип | Закрытый тип | — |
Ключевые особенности (Официальное описание)
- Встроенный круглый фланец: цельная конструкция для жесткого скрытого монтажа непосредственно на корпус машины, что снижает сложность сборки и обеспечивает точность выравнивания.
- Архитектура 6-рядного шара: обеспечивает высокую радиальную грузоподъемность, исключительную жесткость и плавное линейное движение с низким трением.
- Двойные UU-уплотнения: обеспечивает эффективную защиту от пыли и предотвращает утечку смазки, продлевая срок службы в загрязненных средах.
- Высокая точность изготовления: строгие допуски размеров на отверстие, наружный диаметр и эксцентриситет гарантируют стабильную работу с низким уровнем шума.
- Temperature-Constrained конструкция: оснащен фиксатором синтетической смолы; непрерывная работа не должна превышать 80 ° C для обеспечения целостности материала.
- Maintenance-Friendly: Предварительная смазка на заводе; совместим со стандартными процедурами повторного смазывания для расширенной производительности.
Примечания к официальной заявке
- Требования к валу: Рекомендуемая твердость вала: 60-64 HRC; шероховатость поверхности: Ra ≤ 0,8 мкм.
- Нагрузочная способность: предназначена в основном для радиальных нагрузок; не подходит для чистого момента или осевых нагрузок.
- Температурный предел: Непрерывная рабочая температура не должна превышать 80 ° C для предотвращения разрушения фиксатора смолы и уплотнений.
- Выравнивание: Обеспечьте правильное выравнивание вала, чтобы избежать связывания и преждевременного износа.
Варианты модели: Доступны в исполнении из нержавеющей стали для агрессивных сред и длинных типов (LMF25LUU) для повышенной устойчивости к моментной нагрузке.
