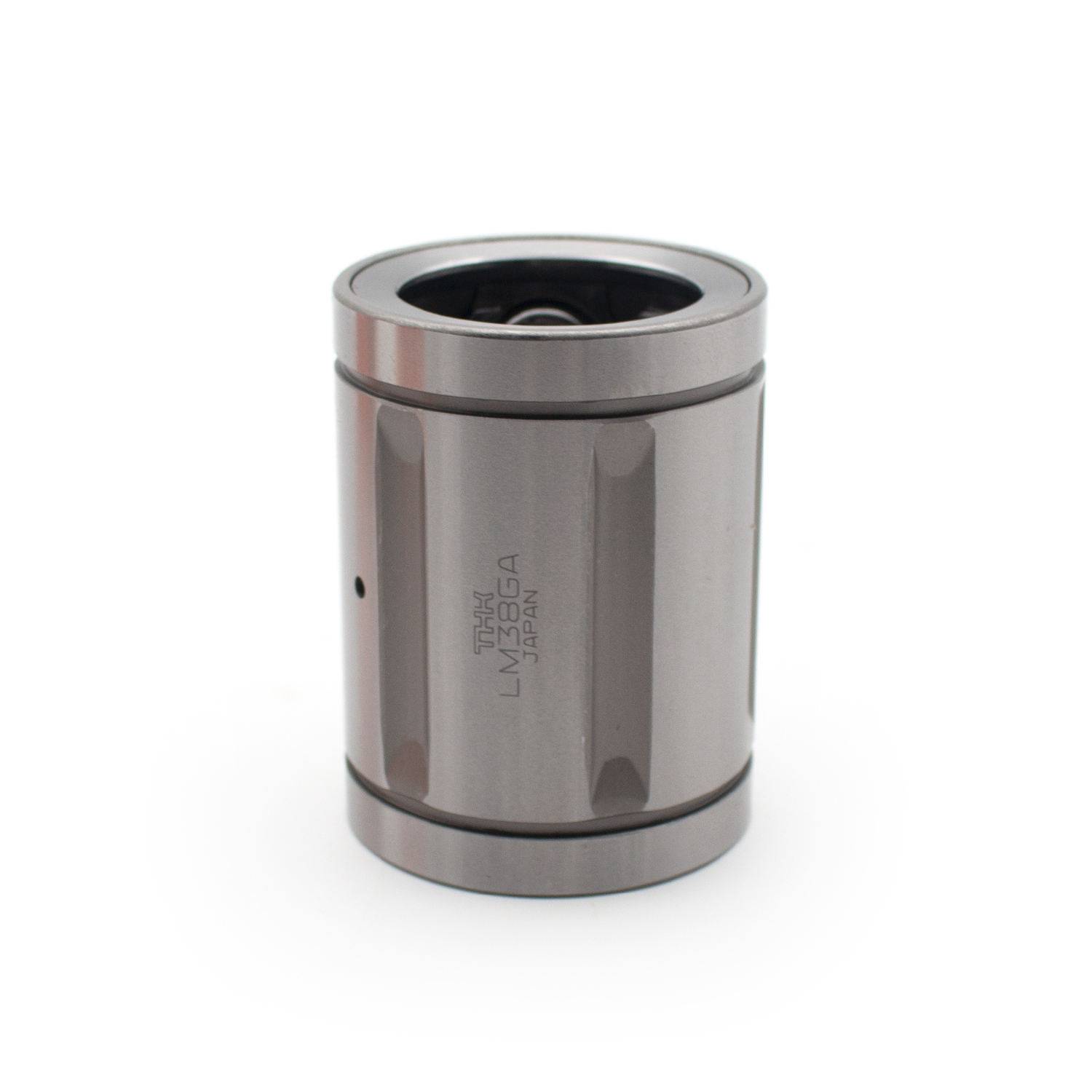

THK LM38GA Линейная втулка
LM38GA - это линейная шариковая втулка стандартного типа из серии THK LM-GA с металлическим фиксатором для повышения высокотемпературных и сверхпрочных характеристик. Он обеспечивает бесконечное линейное движение с низким трением и высокой точностью, используя 6 рядов рециркулирующих стальных шариков для стабильной поддержки радиальной нагрузки. Разработанный для промышленной автоматизации, прецизионного оборудования и высокотемпературных сред, он поставляется со стандартным смазочным отверстием для легкого обслуживания.
LM38GA - это линейная шариковая втулка стандартного типа из серии THK LM-GA с металлическим фиксатором для повышения высокотемпературных и сверхпрочных характеристик. Он обеспечивает бесконечное линейное движение с низким трением и высокой точностью, используя 6 рядов рециркулирующих стальных шариков для стабильной поддержки радиальной нагрузки. Разработанный для промышленной автоматизации, прецизионного оборудования и высокотемпературных сред, он поставляется со стандартным смазочным отверстием для легкого обслуживания.
Официальные спецификации
| Параметр | Ценность | Единица |
|---|---|---|
| Диаметр вписанного отверстия (dr) | 38 | мм |
| Наружный диаметр (D) | 57 | мм |
| Общая длина (L) | 76 | мм |
| Количество рядов мячей | 6 | — |
| Номинальная динамическая нагрузка (C) | 2,160 | N |
| Номинальная статическая нагрузка (C60) | 4,020 | N |
| Масса | 590 | g |
| Диаметр отверстия допуск (высокий сорт) | 0 / –0.012 | мм |
| Наружный допуск диаметра (высокий сорт) | 0 / –0.019 | мм |
| Допуск длины | ±0.3 | мм |
| Максимальная эксцентричность | 13 | мкм |
| Допуск радиального зазора (высокий сорт) | –13 | мкм |
| Фиксирующий материал | Металл | — |
| Материал наружного рукава | Высокоуглеродистая хромовая подшипниковая сталь | — |
| Материал шара | закаленная сталь | — |
| Диапазон рабочих температур | -15 ° C до + 120 ° C | ° C |
| Отверстие смазки (d60) | 3 | мм |
| Тип уплотнения | Никакие (стандарт; уплотнения УУ опционные) | — |
Ключевые особенности
- Металлическая конструкция фиксатора: обеспечивает превосходную термостойкость (до 120 ° C) и долговечность по сравнению с моделями фиксатора из смолы, подходит для суровых условий эксплуатации.
- 6-рядный шаровой дизайн: обеспечивает равномерное распределение нагрузки, плавное движение и высокую жесткость при радиальных нагрузках.
- Стандартное смазочное отверстие: облегчает легкое пополнение смазки для увеличения срока службы.
- Высокие допуски точности: Строгая размерная точность гарантирует стабильную производительность и взаимозаменяемость со стандартными втулками серии LM.
- Дизайн без фланцев: компактный и универсальный для установок с ограниченным пространством.
Официальные заметки
- Не предназначен для чисто вращательных или моментных нагрузок; используйте две или более втулок на одном валу с достаточным расстоянием, чтобы противостоять моментным нагрузкам.
- Для применений, требующих защиты от пыли, укажите герметичный вариант (LM38GAUU) с максимальной рабочей температурой 80 ° C.
- Рекомендуемая смазка: THK AFB ‑ L или эквивалентная.
