THK LM20GA Линейный куст

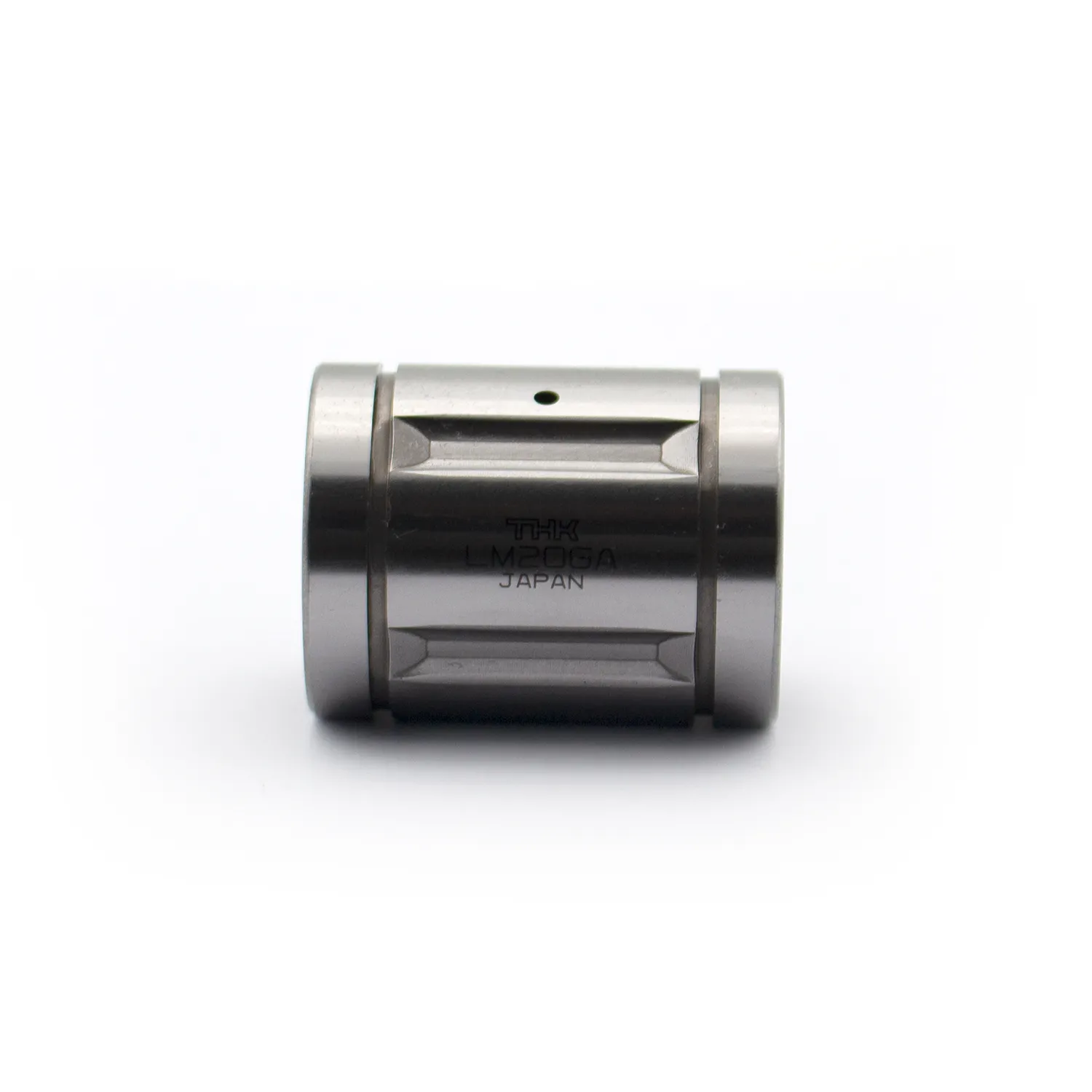

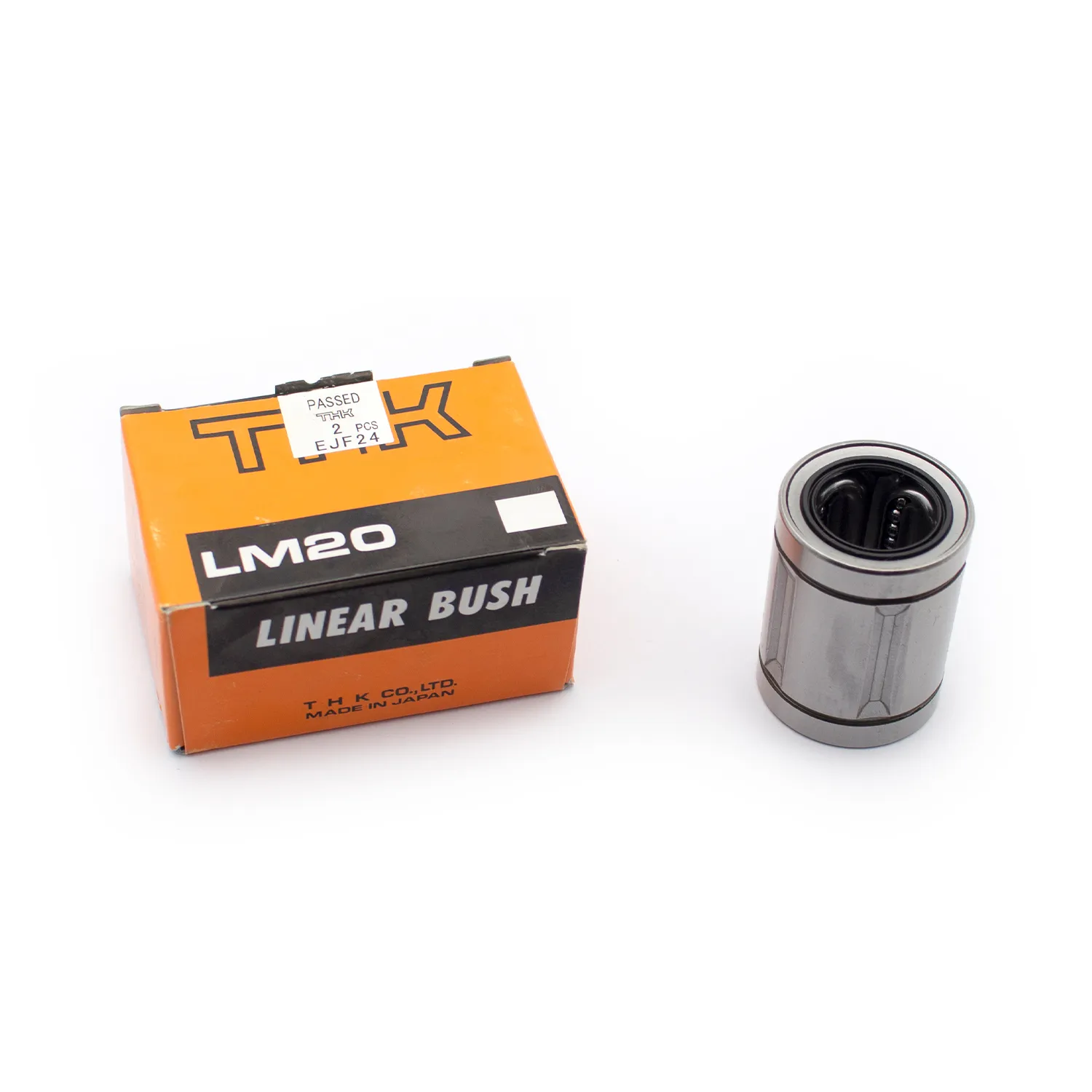

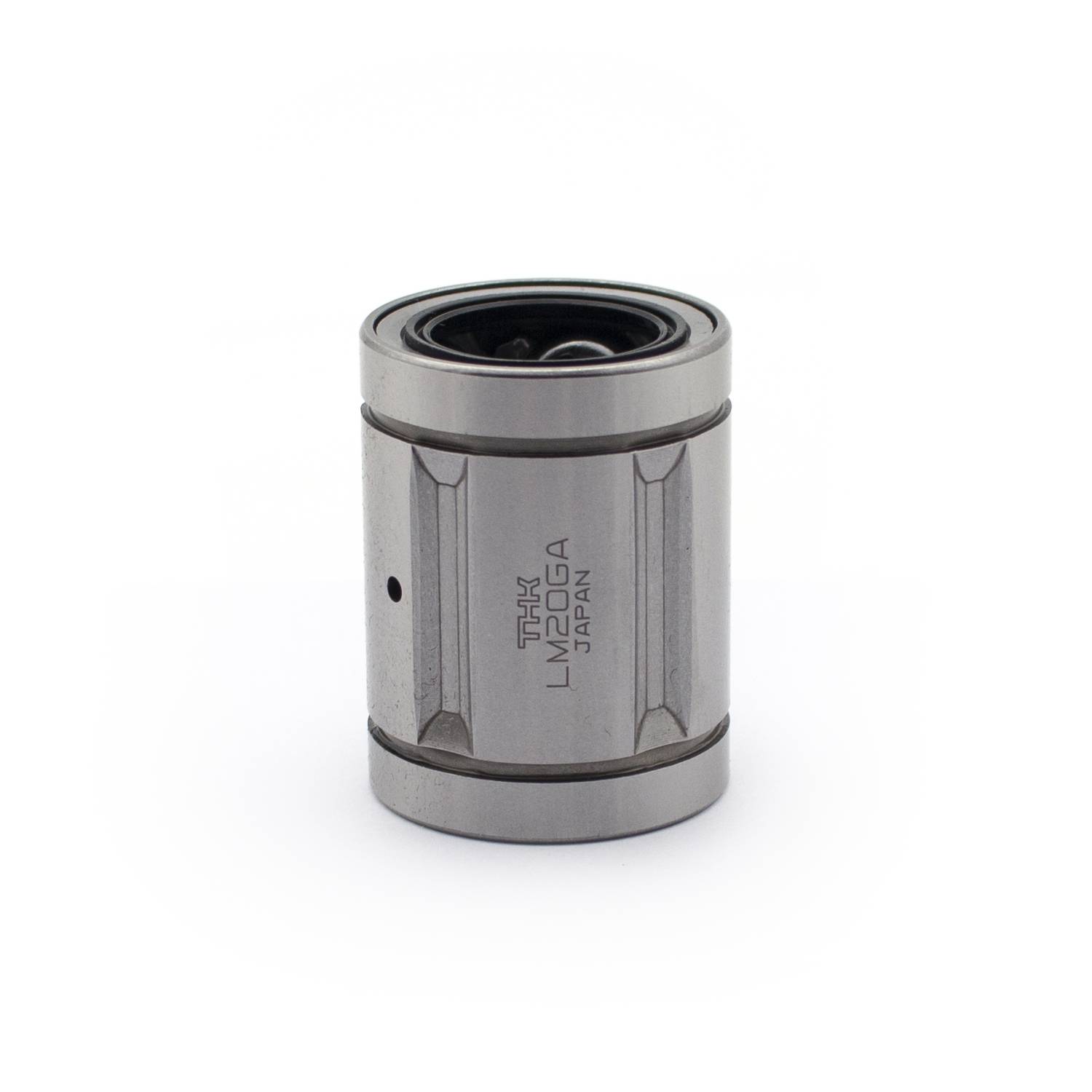

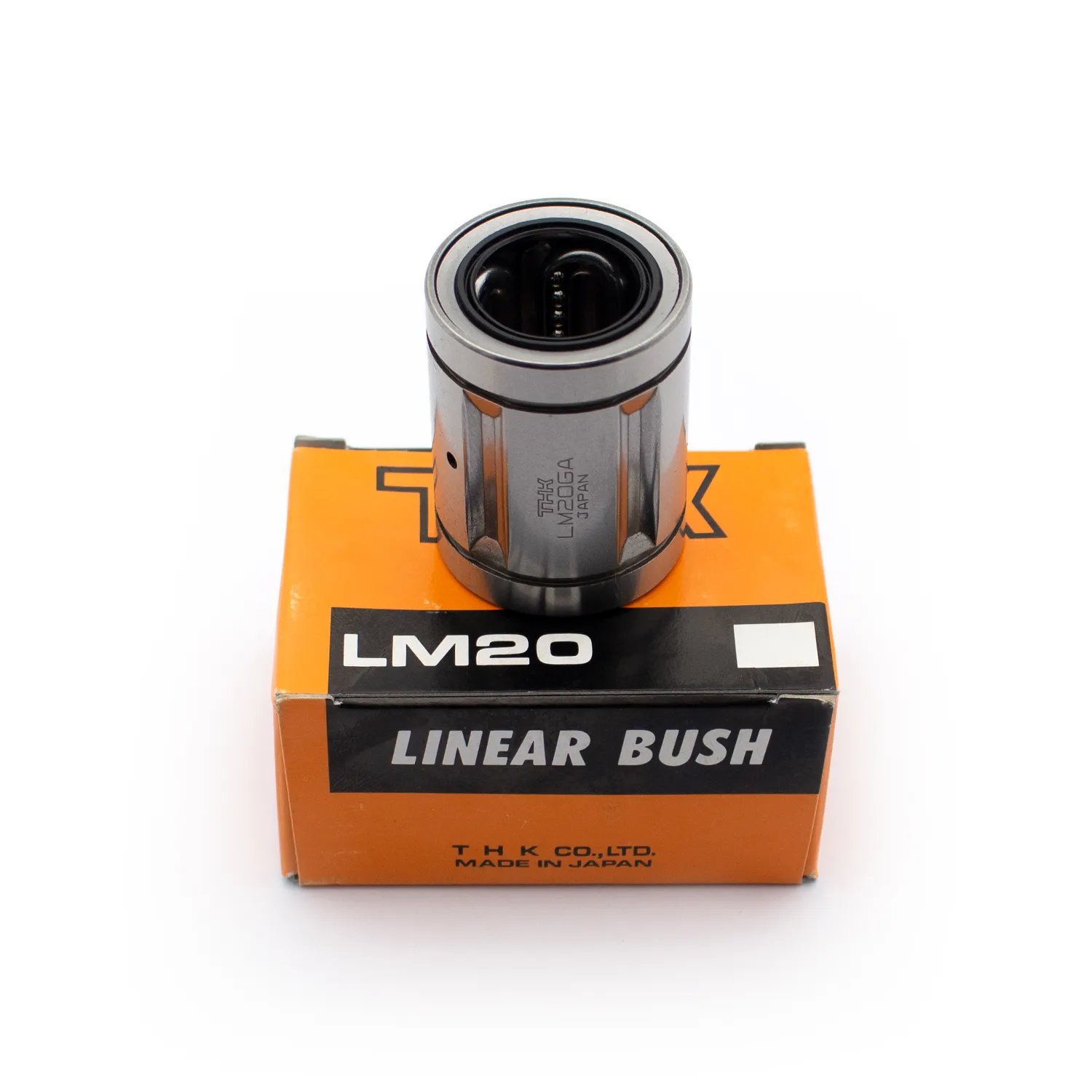

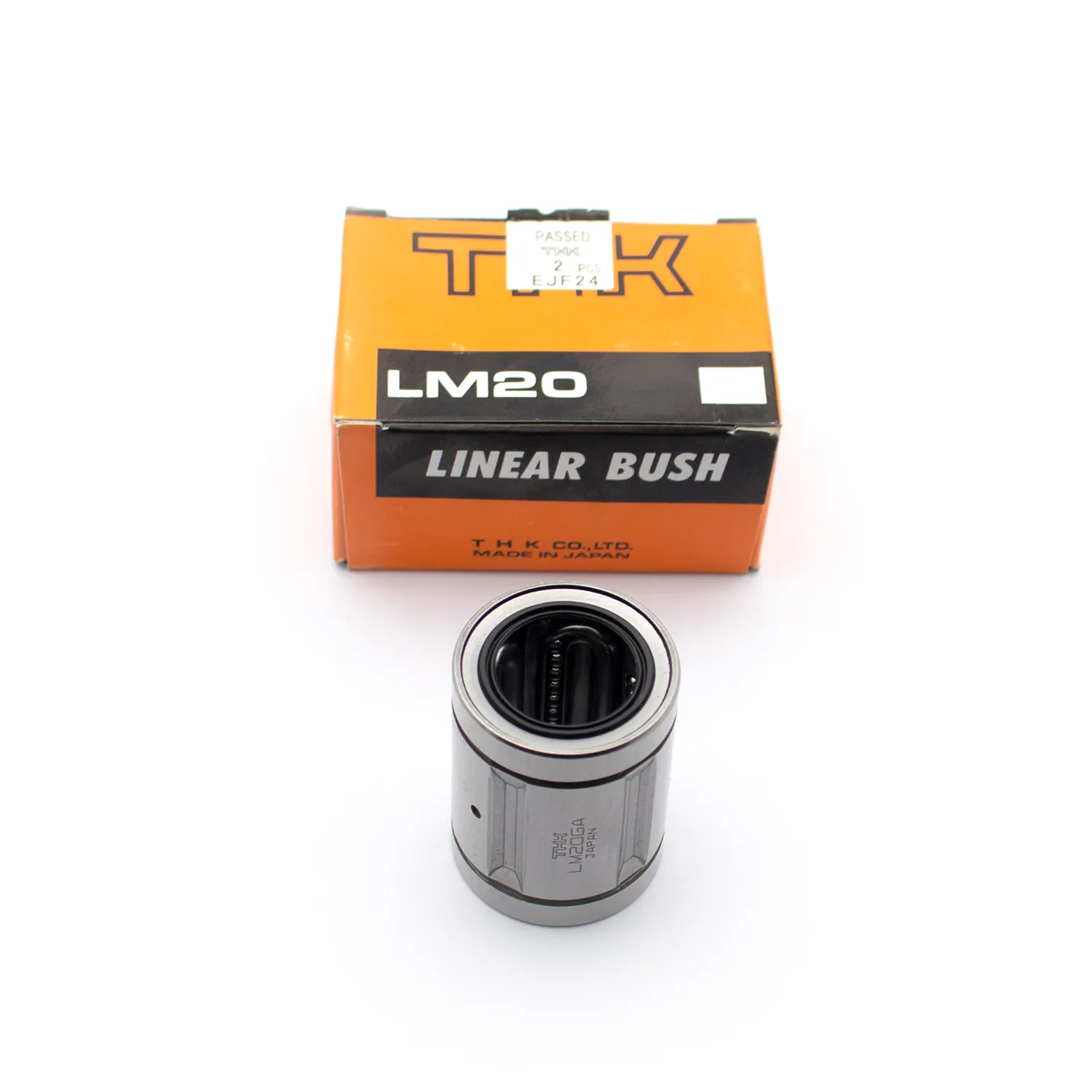

THK LM20GA представляет собой линейную шариковую втулку (линейный подшипник) стандартного типа из серии THK LM-GA с металлической фиксацией. Разработанный для плавного линейного движения с низким трением, он предназначен для работы в сочетании с прецизионным валом диаметром 20 мм.

Запросы по электронной почте WhatsApp

THK LM20GA представляет собой линейную шариковую втулку (линейный подшипник) стандартного типа из серии THK LM-GA с металлической фиксацией. Разработанный для плавного линейного движения с низким трением, он предназначен для работы в сочетании с прецизионным валом диаметром 20 мм. Официальные спецификации

Параметр	Ценность
Номер модели	ЛМ20ГА
Тип	Линейная шаровая втулка (безымянный, стандартный тип)
Диаметр вала (dr)	20 мм
Наружный диаметр (D)	32 мм
Общая длина (L)	42 мм
Количество шаровых рядов	5
Материал фиксатора	Металл (обозначение GA)
Тип уплотнения	Открытый (Нет уплотнений)
Степень точности	Высокий сорт (стандарт)
Базовый динамический рейтинг нагрузки (C)	863 с.ш.
Базовая статическая нагрузка (C0)	1 370 с.ш.
Допуск внутреннего диаметра	от 0 до -0,010 мм
Наружный диаметр Толерантность	от 0 до -0,016 мм
Рабочая температура	-15C до + 80C
Материал	Высокоуглеродистая хромовая подшипниковая сталь

Ключевые особенности (от THK)

Металлический фиксатор: прочная металлическая клетка обеспечивает точное управление стальными шариками, стабильную точность работы и пригодность для высокоскоростных или подверженных вибрации сред.
Высокая точность: Изготовлено в соответствии с высокими стандартами THK, предлагая минимальную эксцентриситет (15 мкм) и точность размеров.
Компактность и стандарт: Исполняет с международными стандартными размерами для легкой взаимозаменяемости и интеграции в различное машинное оборудование.
Многорядная конфигурация: Пять рядов шаров обеспечивают сбалансированное распределение нагрузки и плавное линейное движение.
Отверстие смазки: Оборудовано стандартным отверстием для смазки для удобного обслуживания.

Типичные применения
