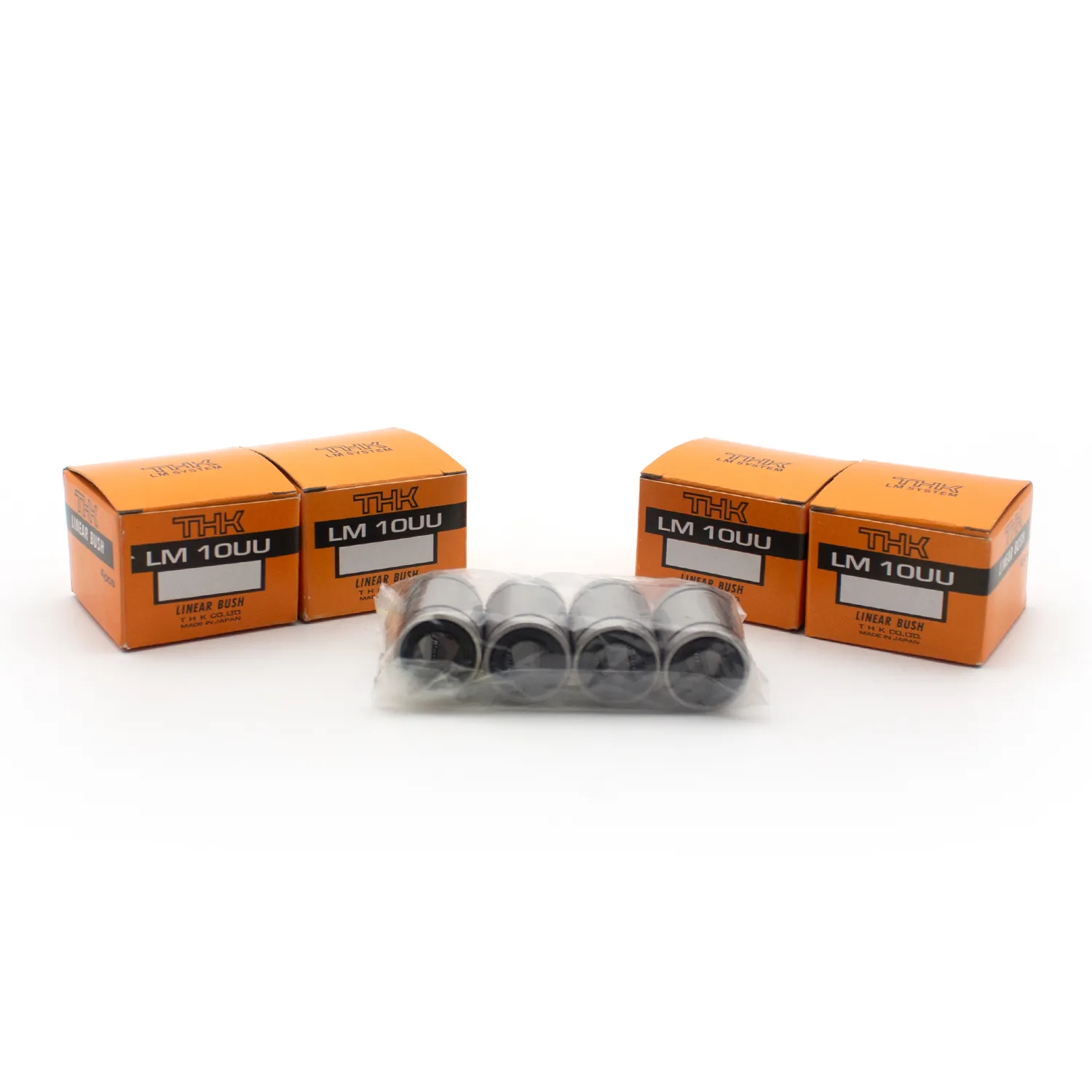

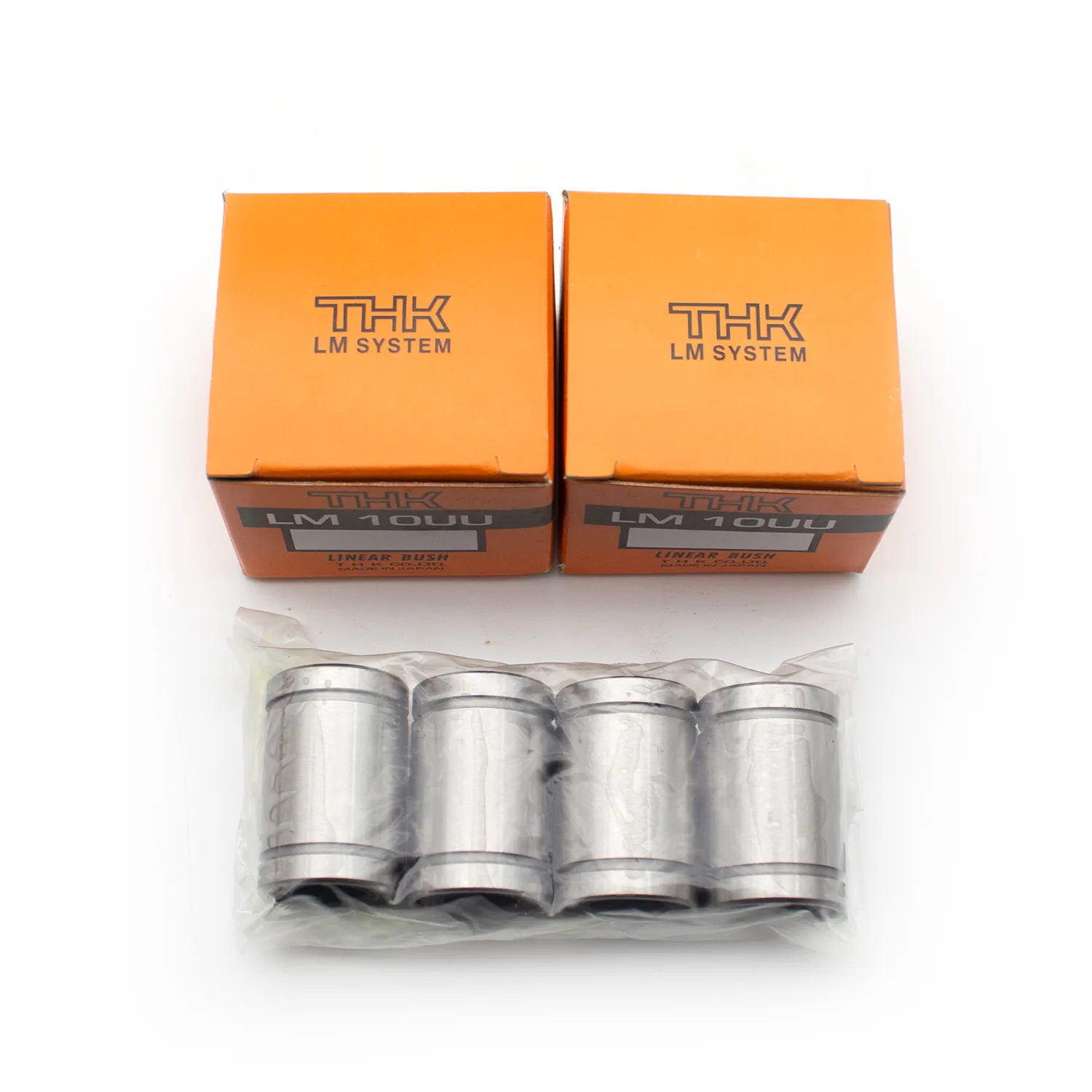

THK LM10UU Линейная шариковая втулка
THK LM10UU - это стандартная линейная шариковая втулка закрытого типа из культовой серии THK LM. Он предназначен для плавного линейного движения с низким трением на прецизионном валу диаметром 10 мм с двойными резиновыми уплотнениями (обозначение UU) для защиты от пыли и удержания смазки.
THK LM10UU - это стандартная линейная шариковая втулка закрытого типа из культовой серии THK LM. Он предназначен для плавного линейного движения с низким трением на прецизионном валу диаметром 10 мм с двойными резиновыми уплотнениями (обозначение UU) для защиты от пыли и удержания смазки.
Официальные спецификации
| Параметр | Ценность |
|---|---|
| Номер модели | ЛМ10УУ |
| Тип | Стандартная линейная шаровая втулка (закрытый тип, двойное уплотнение) |
| Диаметр вала (d) | 10 мм |
| Наружный диаметр (D) | 19 мм |
| Общая длина (L) | 29 мм |
| Количество шаровых рядов | 4 ряда |
| Материал фиксатора | Сталь |
| Тип уплотнения | UU: Резиновые уплотнения на обоих концах |
| Степень точности | Высокий сорт (стандарт) |
| Базовый динамический рейтинг нагрузки (C) | 0,86 кН |
| Базовая статическая нагрузка (C0) | 1,37 кН |
| Материал | Высокоуглеродистая хромовая подшипниковая сталь |
| Рабочая температура | -30C до + 80C |
| Вес нетто | Прибл. 0,03 кг |
Ключевые особенности (от THK)
- Стандартизированная конструкция: соответствует международным стандартам размеров для широкой взаимозаменяемости в автоматизированном оборудовании.
- Эффективная рециркуляция мяча: Четыре ряда стальных шариков с прецизионным шлифованием обеспечивают стабильное линейное движение высокой жесткости с минимальным трением.
- Защита от пыли (тип UU): оснащен резиновыми уплотнениями на обоих концах для предотвращения загрязнения и продления срока службы смазки, идеально подходит для жестких промышленных условий.
- Высокая точность: Изготовлено в соответствии со стандартами высокого класса THK, что обеспечивает постоянную точность работы и допуски размеров.
- Стальной фиксатор: прочный стальной сепаратор поддерживает точное выравнивание шаров для бесперебойной работы и устойчивости к вибрации.
Типичные применения
- Оборудование для производства полупроводников
- Прецизионные измерительные приборы
- Машины для автоматизации делопроизводства (OA)
- 3D-принтеры и небольшие станки с ЧПУ
- Пневматические цилиндры и автоматизированные сборочные линии
- Медицинское и лабораторное оборудование
