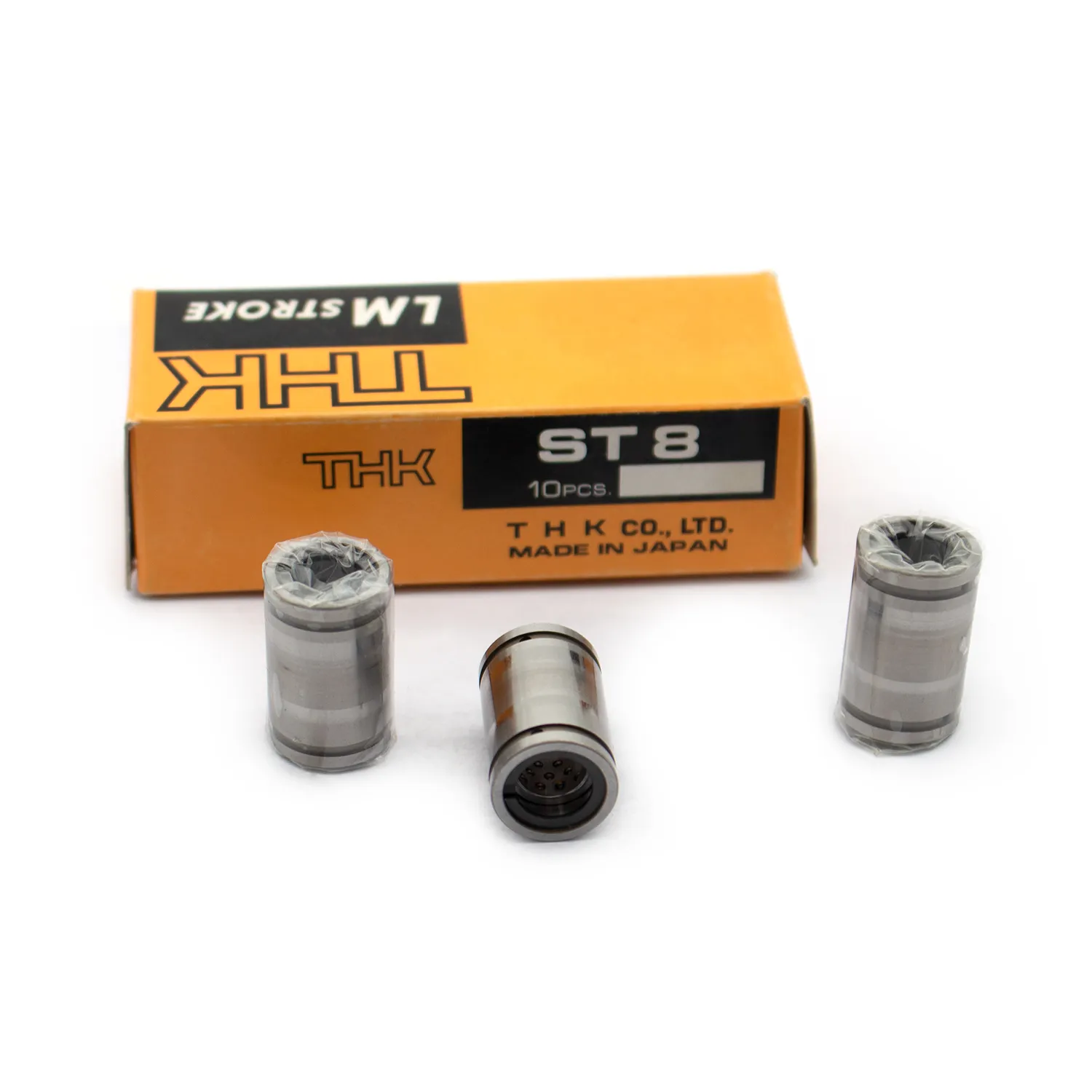

THK Линейный шарикоподшипник ST8
THK ST8 - это компактный, легкий линейный / поворотный шарикоподшипник, предназначенный для применений с легкой нагрузкой, требующих как линейного, так и вращательного движения, или их комбинации. Разработанный с прецизионным узлом шаровой клетки, он обеспечивает исключительно низкое трение (μ = 0,0006 ~ 0,0012) и плавную работу. Его тонкий тонкостенный профиль экономит пространство и вес, идеально подходит для компактных прецизионных механизмов.
THK ST8 - это компактный легкий линейный / поворотный шарикоподшипник, предназначенный для применения в легких нагрузках, требующих как линейного, так и вращательного движения, или их комбинации. Разработанный с прецизионным узлом шаровой клетки, он обеспечивает исключительно низкое трение (μ = 0,0006 ~ 0,0012) и плавную работу. Его тонкий тонкостенный профиль экономит пространство и вес, идеально подходит для компактных прецизионных механизмов. Эта модель поддерживает увеличенный ход и обычно используется в приборах, оптических устройствах и небольшом автоматизированном оборудовании.
Официальные спецификации
| Параметр | Ценность | Единица |
|---|---|---|
| Вписанный диаметр отверстия (dr) | 8 | мм |
| Диаметр отверстия Допуск | +0.022 / 0 | мм |
| Наружный диаметр (D) | 15 | мм |
| Наружный диаметр Толерантность | +0.013 / -0.008 | мм |
| Общая длина (L) | 24 | мм |
| Максимальный ход (S) | 14 | мм |
| Базовый динамический рейтинг нагрузки (C) | 9.8 | N |
| Номинальная статическая нагрузка (C60) | 2.7 | N |
| Масса | 5.5 | г |
| Количество шаров | 18 | — |
| Материал шара | Высокоуглеродистая хромовая сталь (SUJ2) | — |
| Наружный материал цилиндра | Высокоуглеродистая хромовая сталь (SUJ2) | — |
| Материал клетки | Легкий сплав | — |
| Рабочая температура | -15C до + 80C | C |
| Стандартная смазка | Предварительно смазанные смазкой | — |
| Тип уплотнения | Нет (открытый тип) | — |
| Тип | Легкая нагрузка, длинный ход | — |
Ключевые особенности
- Возможность двойного движения: Уникально разработана для обеспечения линейного, вращательного и комбинированного линейно-вращательного движения с минимальным трением.
- Сверхнизкое трение: точечный контакт между мячами и дорожками качения, а также удерживание раздельного мяча обеспечивают чрезвычайно низкий коэффициент трения.
- Длинный ход: максимальный ход (14 мм) фактически удваивает диапазон перемещения внутренней шаровой клетки.
- Компактный и легкий: Тонкая конструкция наружной трубы минимизирует внешний диаметр и вес, идеально подходит для конструкций с ограниченным пространством.
- Высокая точность: прецизионно обработанная клетка и закаленные компоненты обеспечивают стабильное, точное и тихое движение.
- Клетка из легкого сплава: высокая жесткость, малый вес и отличная долговечность для последовательной долгосрочной работы.
Официальные приложения
- Оптические измерительные приборы и прецизионные шпиндели
- Машина для печати чернильных роликов
- Измерительное оборудование для текстильной промышленности
- Копировальные машины и оборудование автоматизации делопроизводства
- Малые прецизионные приводы и портативные устройства
Вариант информации
- ST8UU: те же размеры, что и ST8, оснащенные двойными губными уплотнениями для защиты от пыли.
- ST8B: Версия средней нагрузки с более коротким ходом с удвоенной грузоподъемностью.
