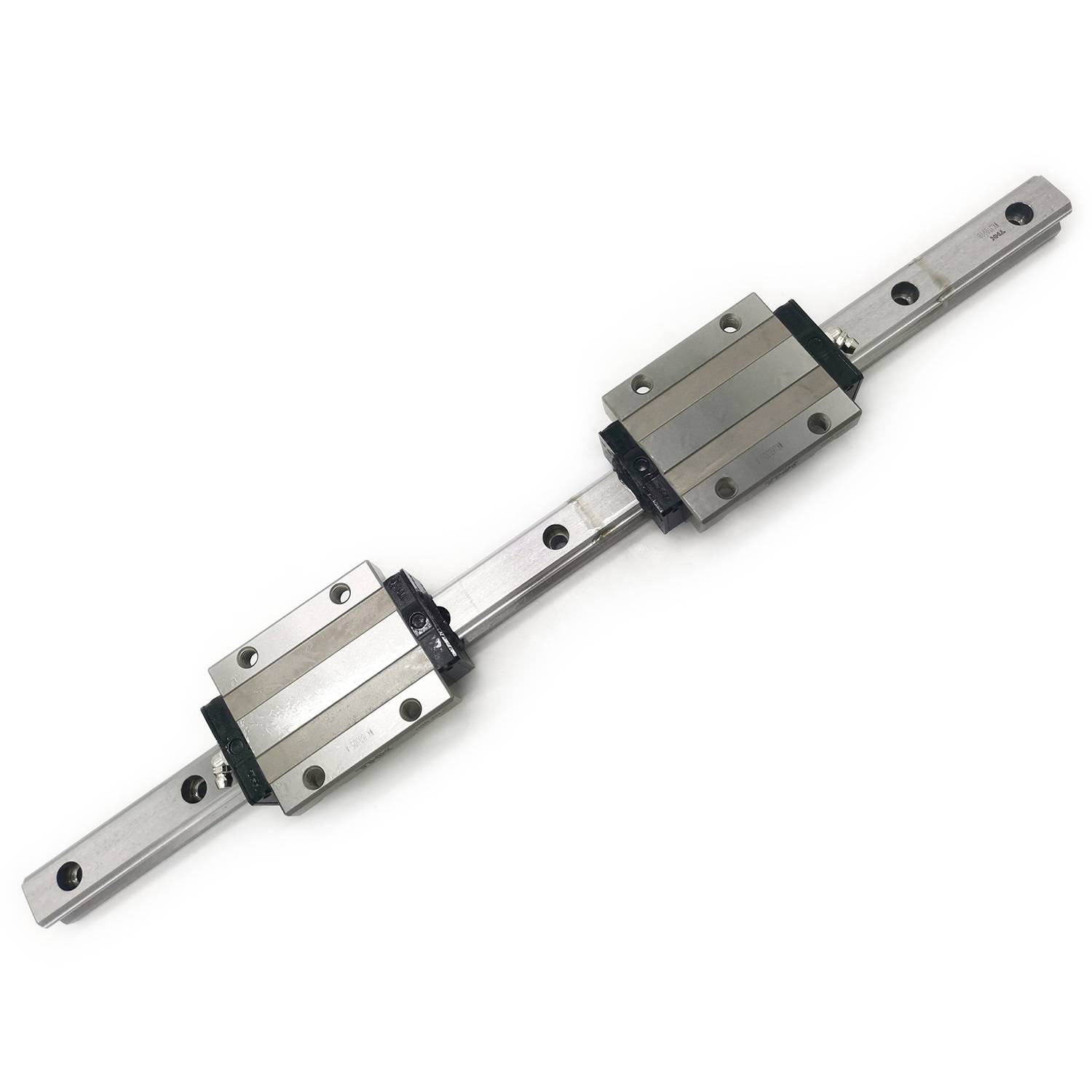

Направляющий блок THK HSR35 LM
THK HSR35 является основной моделью в глобально стандартизированной серии HSR THK с полношаровыми линейными направляющими движения, предназначенной для высокой жесткости, большой грузоподъемности и универсальной совместимости. Он имеет 4-стороннюю конструкцию с равной нагрузкой (угол контакта 45 °) и широко используется в прецизионном оборудовании, требующем стабильного высокоточного линейного движения.
THK HSR35 является основной моделью в глобально стандартизированной серии HSR THK с полношаровыми линейными направляющими движения, предназначенной для высокой жесткости, большой грузоподъемности и универсальной совместимости. Он имеет 4-стороннюю конструкцию с равной нагрузкой (угол контакта 45) и широко используется в прецизионном оборудовании, требующем стабильного высокоточного линейного перемещения.
Официальные спецификации
1. Размеры блока ЛМ (стандартное ХСР35)
| Параметр | Ценность |
|---|---|
| Номер модели | HSR35 (базовая модель) |
| Высота блока (M) | 48 мм |
| Ширина блока (W) | 70 мм |
| Длина блока (L) | 109,4 мм |
| Монтажный болт (B) | M8 12 (4 отверстия) |
| Смазка сосок | Б-М6Ф |
| Стандартное уплотнение | UU / SS (бесконтактные боковые уплотнения) |
| Материал | Высокоуглеродистая хромовая подшипниковая сталь (рельсы / шары), чугун (блок) |
2. Спецификации рельса (серия ХСР35)
| Параметр | Ценность |
|---|---|
| Высота рельса (H3) | 35 мм |
| Ширина рельса (W1) | 34 мм |
| Тангаж рельса (M1) | 29 мм |
| Количество шаровых рядов | 4 ряда (2 ряда в сторону) |
| Угол контакта | 45 (4-полосная равная нагрузка) |
| Степень точности | Стандарт (нормальный класс) |
| Рабочая температура | -10C до + 70C |
3. Оценки нагрузки и производительности
| Параметр | Ценность |
|---|---|
| Базовый динамический рейтинг нагрузки (C) | 53,9 кН |
| Базовая статическая нагрузка (C0) | 70,2 кН |
| Статический допустимый момент (ма) | 4,51 кН · м |
| Статический допустимый момент (Мб) | 4,51 кН · м |
| Вес нетто (только блок) | Прибл. 6,6 кг |
Ключевые особенности
- 4-полосная равная грузоподъемностьКонфигурация с углом контакта 45 обеспечивает равное сопротивление нагрузке в радиальном, обратно-радиальном и боковом направлениях, что позволяет универсально монтировать в любой ориентации.
- Высокая жесткость и автоматическая регулировкаЗапатентованная конструкция готической арки THK (расположение DF) обеспечивает возможность самовыравнивания, устраняя ошибки установки, чтобы поддерживать плавное движение без люфта.

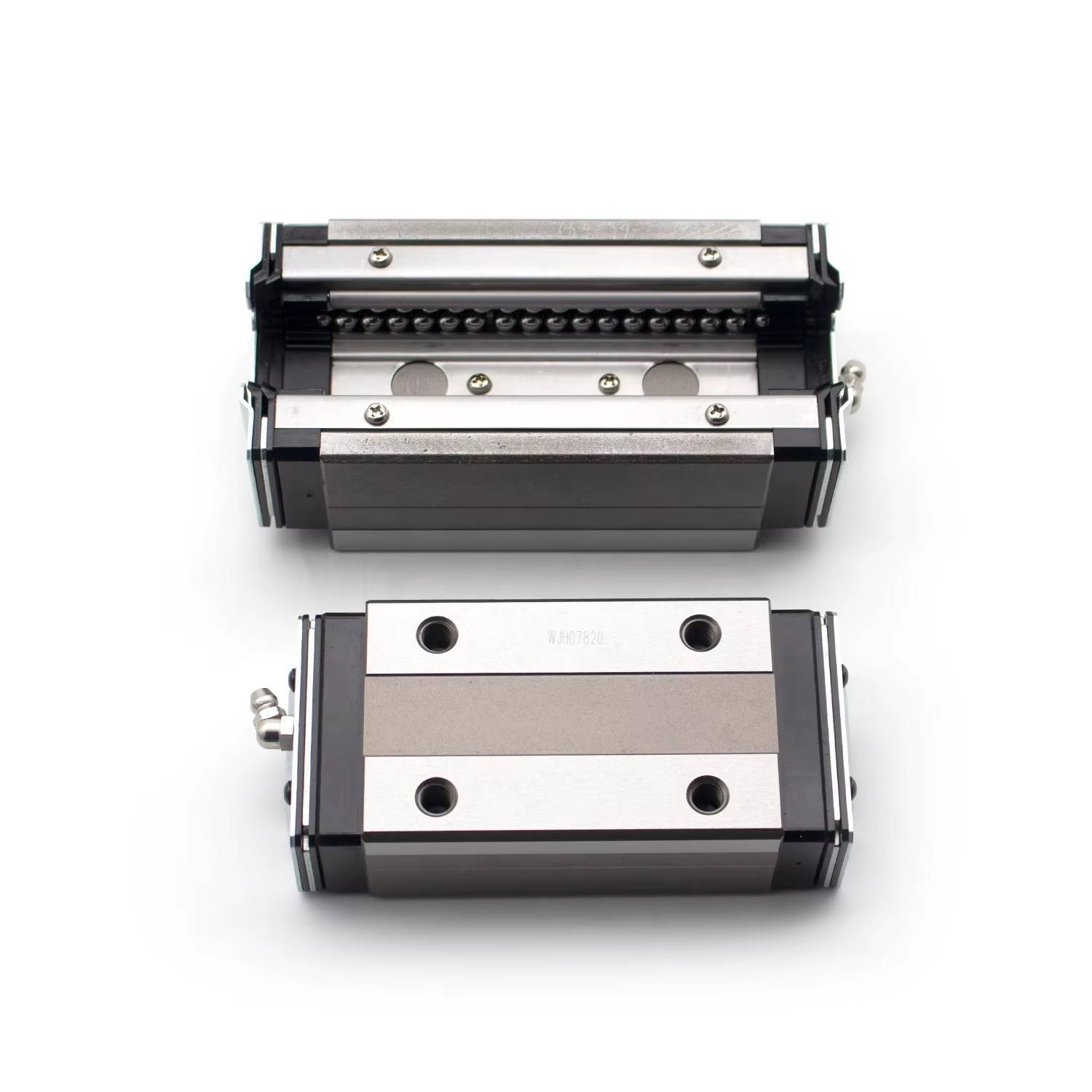

- Удерживающая структура шараВстроенный фиксатор шара предотвращает смещение шаров при снятии блока с борта (за исключением моделей HSR8 / 10 / 12).
- Универсальный StandardizationComplies с глобальными стандартами размеров, обеспечивая взаимозаменяемость с другими моделями серии HSR для легкой системной интеграции.
- Низкое трение и длинные LifePrecision-ground шариковые пазы минимизируют дифференциальное скольжение под преднатяжными или смещенными нагрузками, обеспечивая низкое трение, высокую износостойкость и долговременное сохранение точности.
Типичные применения
- Станки с ЧПУ (фрезерные, токарные станки)
- Тяжелые промышленные роботы
- Прецизионные измерительные приборы
- Литьевые машины
- Автоматизированные погрузочно-разгрузочные / конвейерные системы
- Медицинское диагностическое оборудование
