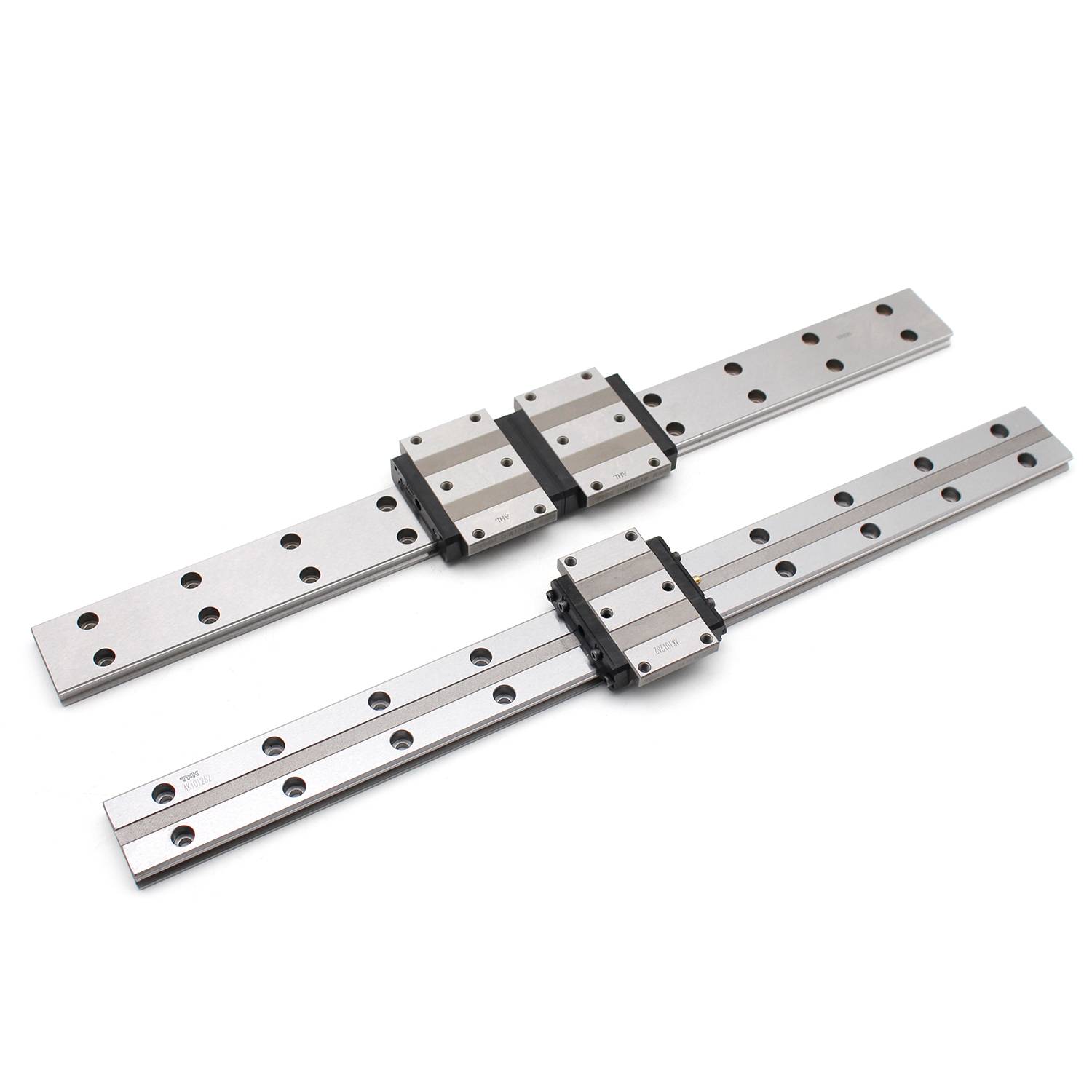

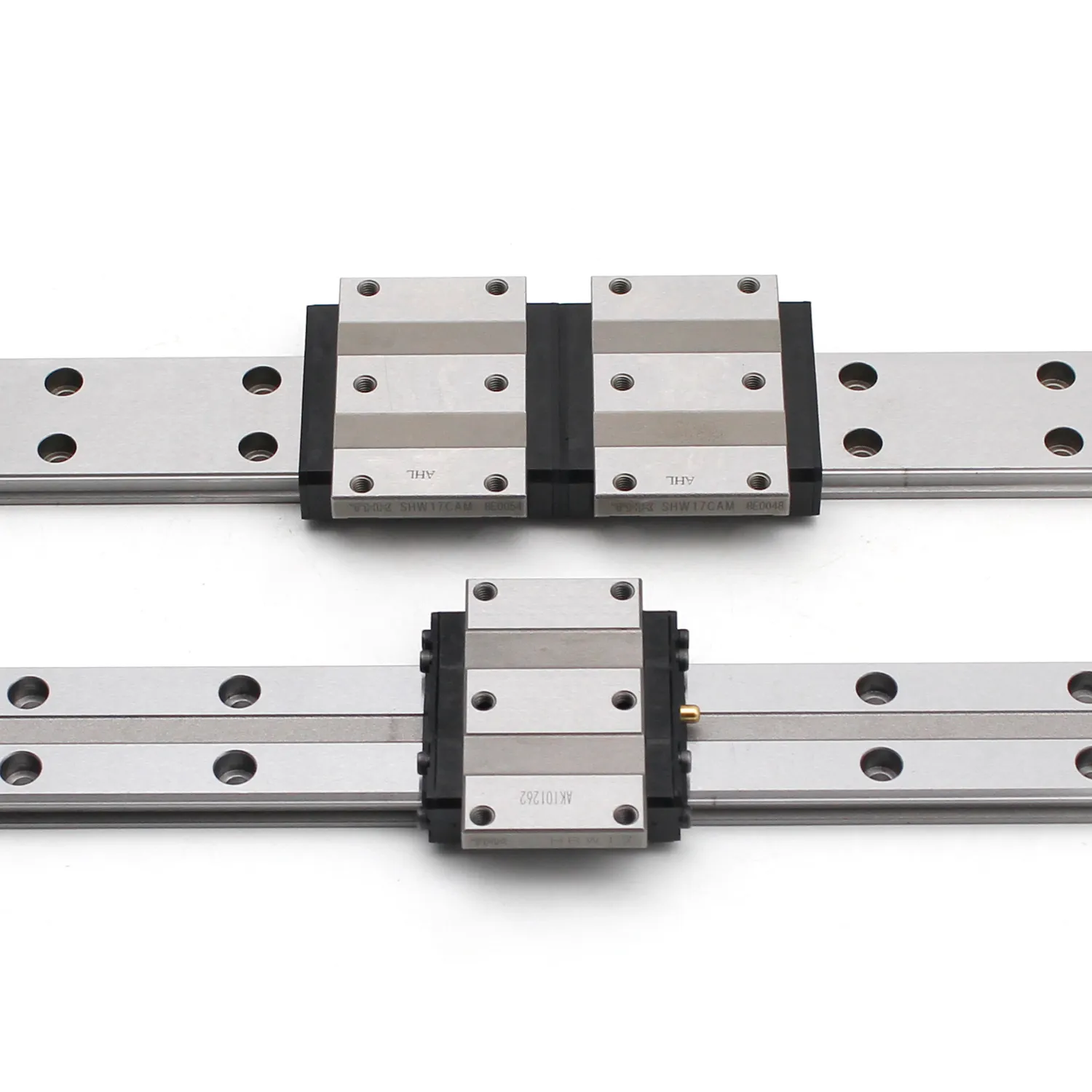

Широкорельсовый направляющий блок THK HRW17 LM
THK HRW17 - это компактная направляющая линейного движения (LM) широкорельсового типа из серии THK HRW. Он имеет низкопрофильную low-center-of-gravity конструкцию, 4-стороннюю равную грузоподъемность и высокую жесткость, что делает его идеальным для компактных одноосных прецизионных приложений, требующих превосходного сопротивления моменту.
THK HRW17 - это компактная направляющая линейного движения (LM) широкорельсового типа из серии THK HRW. Он имеет низкопрофильную low-center-of-gravity конструкцию, 4-стороннюю равную грузоподъемность и высокую жесткость, что делает его идеальным для компактных одноосных прецизионных приложений, требующих превосходного сопротивления моменту.
Официальные спецификации
1. Размеры блока ЛМ (стандарт: ХРВ17КА / ХРВ17КАМ)
| Параметр | Значение (тип CA / CAM) |
|---|---|
| Номер модели | HRW17CA (стандартный фланец) / HRW17CAM (длинный фланец) |
| Высота блока (M) | 17 мм |
| Ширина блока (W) | 60 мм |
| Длина блока (L) | 50,8 мм (CA) / 53 мм (CAM) |
| Монтажный болт Размер | М4 5 (4 отверстия) |
| Болт Pitch (F) | 33,6 мм |
| Стандартное уплотнение | UU (бесконтактное боковое уплотнение) |
| Смазка сосок | PB107 |
| Материал | Высокоуглеродистая хромовая подшипниковая сталь (рельсы / шары), чугун (блок) |
2. Спецификации рельса (серия HRW17)
| Параметр | Ценность |
|---|---|
| Высота рельса (H3) | 17 мм |
| Ширина рельса (W1) | 26 мм |
| Количество шаровых рядов | 4 ряда (2 ряда в сторону) |
| Угол контакта | 45 (4-полосная равная нагрузка) |
| Степень точности | Нормальный (стандартный) |
| Рабочая температура | -15C до + 80C |
3. Оценки нагрузки и производительности
| Параметр | Ценность |
|---|---|
| Базовый динамический рейтинг нагрузки (C) | 5,5 кН |
| Базовая статическая нагрузка (C0) | 9,1 кН |
| Статический допустимый момент (ма) | 0,12 кН · м |
| Статический допустимый момент (Мб) | 0,12 кН · м |
| Статический допустимый момент (Mc) | 0,21 кН · м |
| Вес нетто (только блок) | Приблизительно 0,25 кг |
Ключевые особенности
- Широкий низкопрофильный и низкий центр тяжести Широкая рейка и низкая общая высота конструкции обеспечивают исключительную жесткость и высокую устойчивость к моменту опрокидывания (Mc), идеально подходящие для компактных установок с ограниченным пространством.
- 4-полосная равная грузоподъемностьУгол контакта 45 обеспечивает идентичные номинальные нагрузки в радиальном, обратно-радиальном и боковом направлениях, что обеспечивает универсальный монтаж в любой ориентации.
- Высокая жесткость и одноосевая стабильностьШирокое поперечное сечение рельса обеспечивает высокую жесткость, обеспечивая стабильную работу с одной рельсой без необходимости дополнительных боковых опор.
- Система удержания шариковВстроенные удерживающие пластины надежно удерживают шары, предотвращая их выпадение при снятии блока с борта.
- Self-Adjusting (Auto-Aligning) CapabilityЗапатентованная конфигурация DF с круговой дугой поглощает ошибки монтажной поверхности, сохраняя при этом плавное движение без люфта.
- Универсальный монтаж (типы CA / CAM) Конструкция фланца позволяет устанавливать как с верхней, так и с нижней поверхности, обеспечивая большую гибкость установки.
Типичные применения
- Прецизионные измерительные приборы
- Оборудование для производства полупроводников
- Оборудование для производства плоских дисплеев (FPD)
- Системы оптического выравнивания
- Компактные модули автоматизации
- Медицинские диагностические приборы
- Робототехника и этапы точного позиционирования
