THK HCR25A + 60 / 500R Изогнутая направляющая LM

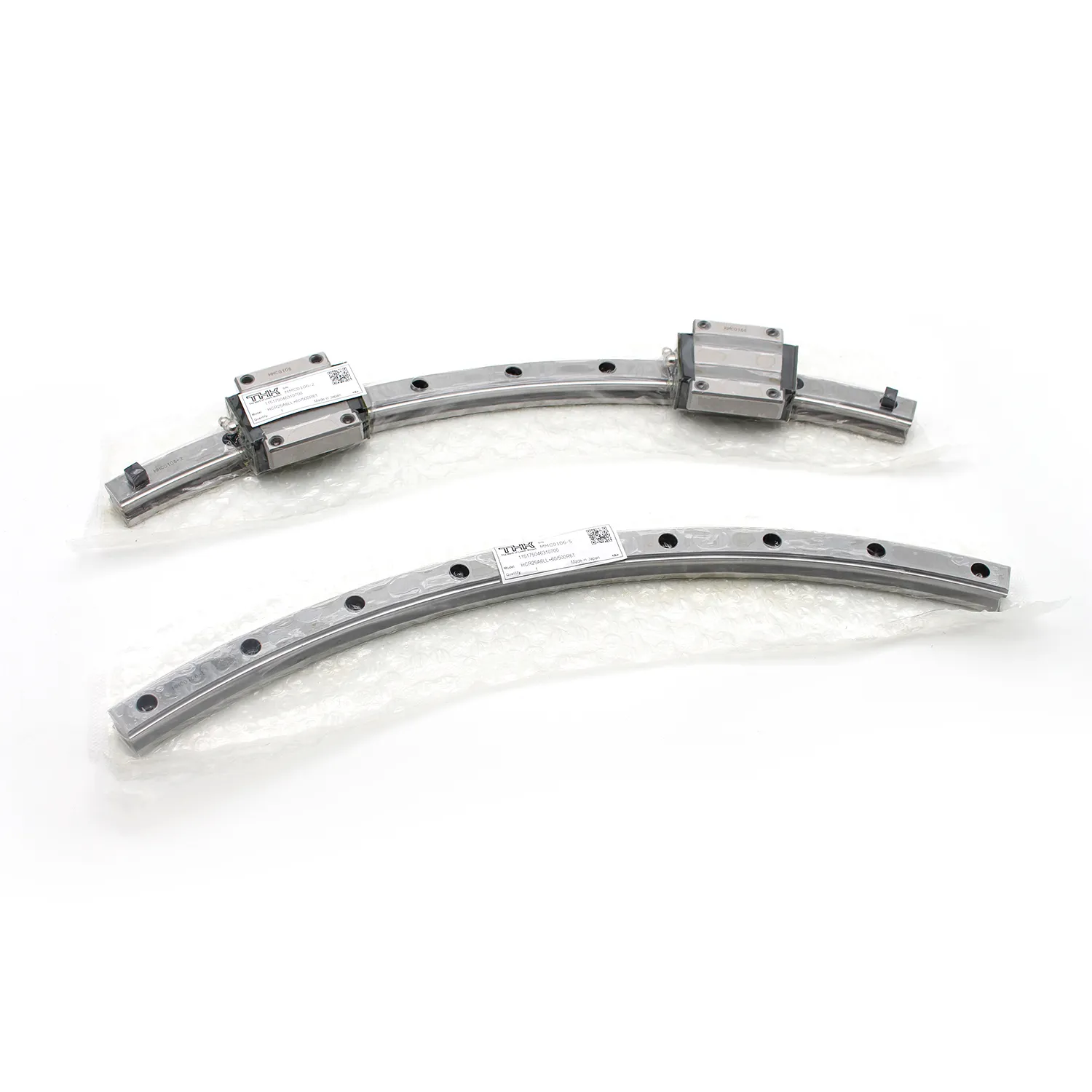

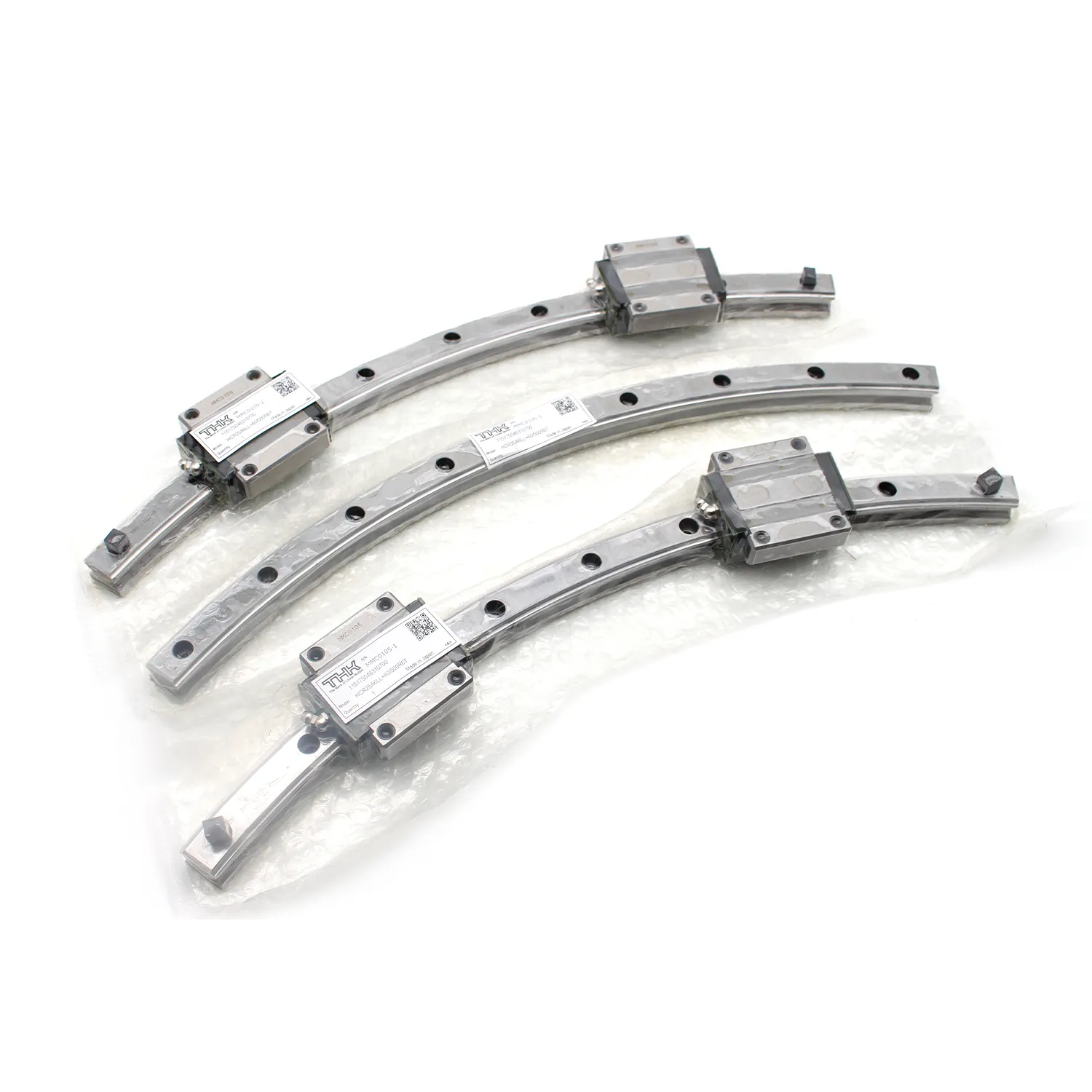

THK HCR25A + 60 / 500R представляет собой высокоточную изогнутую (дуговую) линейную направляющую движения из серии THK HCR R-Guide. Он разработан для плавного кругового / дугового движения без люфта, имеет 4-полосную структуру равной нагрузки и фланцевый блок с резьбовыми отверстиями THK. Эта сборка состоит из одного фланцевого блока LM HCR25A в паре с радиусом дуги 60 °, номинальной длиной 500 мм.
THK HCR25A + 60 / 500R представляет собой высокоточную изогнутую (дуговую) линейную направляющую движения из серии THK HCR R-Guide. Он разработан для плавного кругового / дугового движения без люфта, имеет 4-полосную структуру равной нагрузки и фланцевый блок с резьбовыми отверстиями. Эта сборка состоит из одного фланцевого блока LM HCR25A в паре с изогнутой направляющей радиусом 60 дуг и номинальной длиной 500 мм.
Официальные спецификации
Размеры блока LM (HCR25A)
| Параметр | Ценность |
|---|---|
| Номер модели | УВКПЧ25А |
| Высота блока (M) | 36 мм |
| Ширина блока (W) | 70 мм |
| Длина блока (L) | 82,3 мм |
| Монтажный болт Размер | М8 (4 отверстия) |
| Смазка сосок | Б-М6Ф |
| Материал | Высокоуглеродистая хромовая подшипниковая сталь (рельсы / шары), чугун (блок) |
Спецификации рельса (60 / 500R)
| Параметр | Ценность |
|---|---|
| Тип рельса | Изогнутая (дуга) |
| Угол дуги | 60 |
| Номинальная длина рельса | 500 мм |
| Высота рельса (H3) | 25 мм |
| Количество шаровых рядов | 4 ряда (2 ряда в сторону) |
| Степень точности | Стандарт (нормальный класс) |
| Рабочая температура | -15C до + 80C |
Оценки нагрузки (4-полосная равная емкость)
| Параметр | Ценность |
|---|---|
| Базовый динамический рейтинг нагрузки (C) | 19,6 кН |
| Базовая статическая нагрузка (C0) | 29,4 кН |
| Статический допустимый момент (ма) | 0,86 кН · м |
| Статический допустимый момент (Мб) | 0,64 кН · м |
| Вес нетто (сборка) | Приблизительно 3,7 кг |
Ключевые особенности (от THK Official)
- Высокоточное дуговое движениеОбеспечивает ультраплавное круговое движение без люфта через 4 ряда прецизионных заземляющих шаров, циркулирующих между изогнутым рельсом и блоком. Превосходная точность по сравнению с направляющими скольжения или фиксаторами кулачка.
- 4-полосная равная грузоподъемностьУникальная конструкция одинаково выдерживает радиальные, обратные радиальные и боковые нагрузки, что делает ее идеальной для сложных разнонаправленных силовых применений.
- Фланцевый блок с резьбовыми втулками Стандартный блок HCR25A имеет фланец с монтажными отверстиями для простой и безопасной установки сверху.
- Гибкость проектированияНесколько блоков могут двигаться независимо на одном рельсе. Поддерживает крупномасштабное круговое движение (более 5 м), что недостижимо со стандартными поворотными подшипниками.
- Легкая сборка и обслуживаниеПростая установка на болтах. Оснащен стандартными масленками для легкой смазки, обеспечивающими длительный срок службы в промышленных условиях.
Типичные применения
- Поворотные таблицы и индексаторы
- Медицинское оборудование (компьютерные томографы, рентгеновские аппараты)
- Оптические измерительные приборы
- Сменные устройства и роботизированные поворотные устройства
- Маятниковые системы и аттракционы
- Промышленная автоматизация и поворотные ступени
