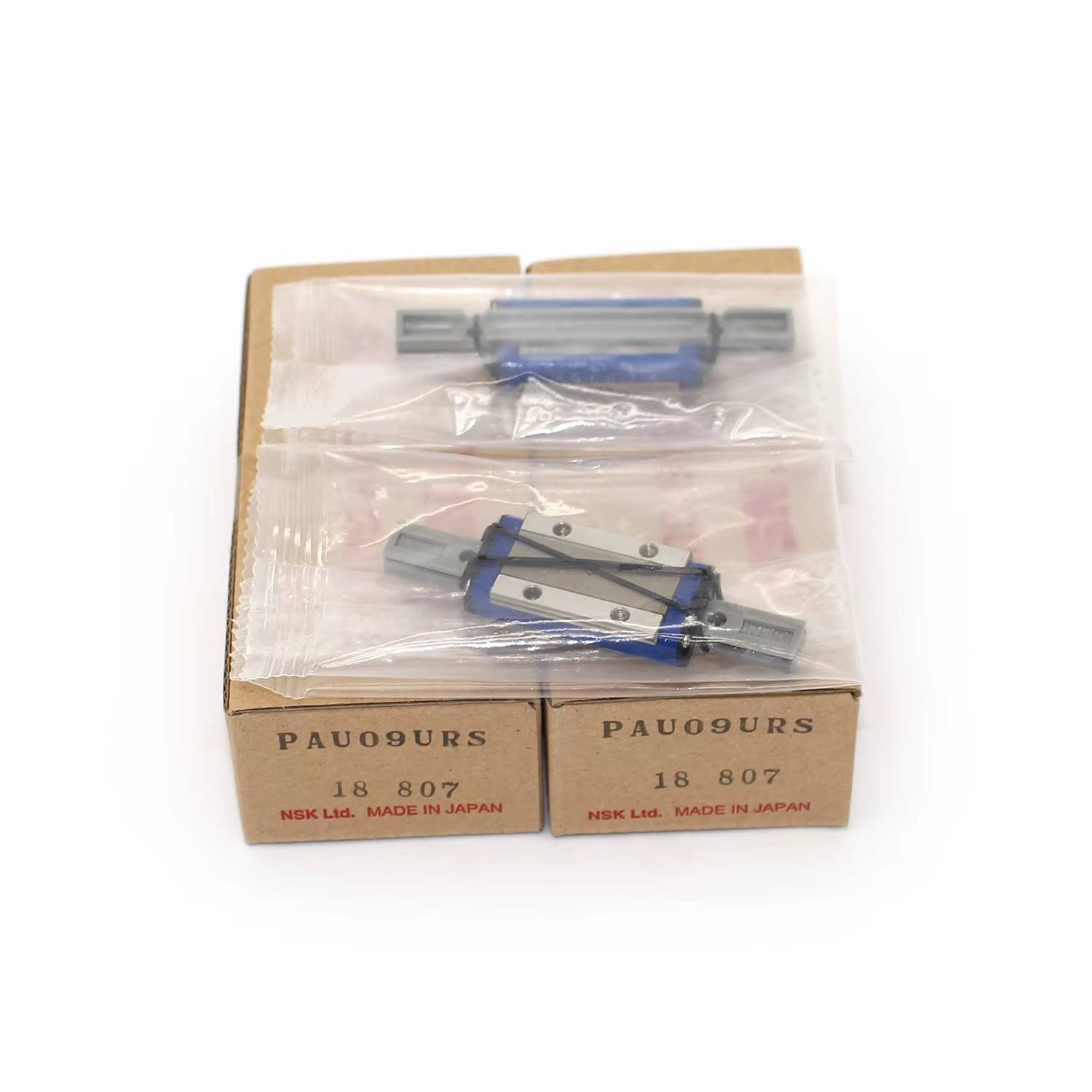

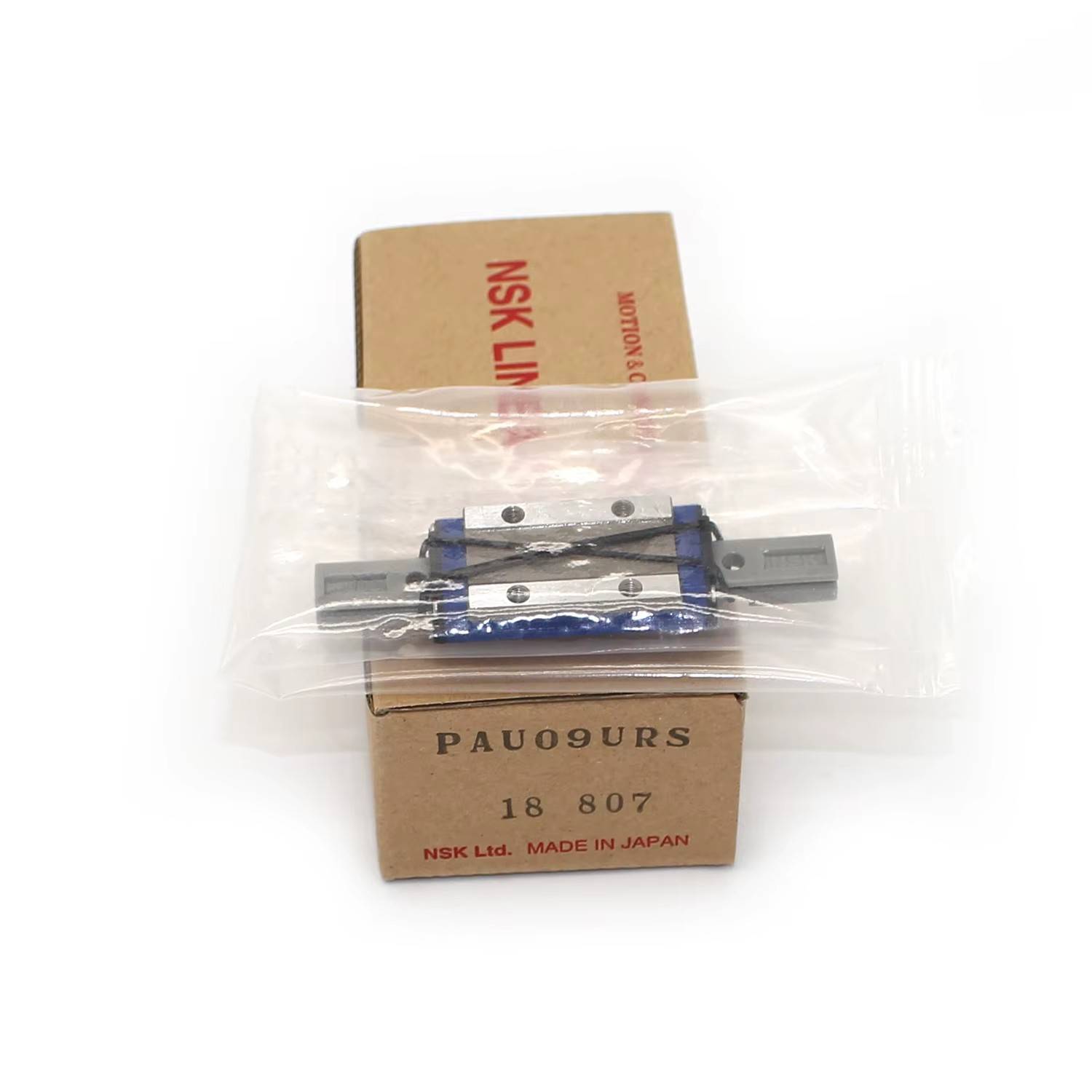

Линейный гид NSK PAU09URS
NSK PAU09URS - это высокопроизводительная миниатюрная линейная направляющая из серии PU, разработанная для прецизионной мелкомасштабной автоматизации и применения в чистых помещениях. Изготовленная из стандартной мартенситной нержавеющей стали, она обеспечивает исключительное плавное движение, низкое образование пыли и коррозионную стойкость. Компоненты шариковой рециркуляции на основе смолы уменьшают вес на ~ 20% по сравнению с обычными моделями LU / LE, обеспечивая тихое и стабильное движение с одинаковой грузоподъемностью в четырех направлениях.
Модель: NSK PAU09URSSeries: PU Series (Миниатюрный взаимозаменяемый линейный шариковый направляющий) Тип: Стандартный квадратный (не фланцевый) ползунок (U), длинный (URS), взаимозаменяемый с серией LU
1. Обзор продукта
NSK PAU09URS - это высокопроизводительная миниатюрная линейная направляющая из серии PU, разработанная для прецизионной мелкомасштабной автоматизации и применения в чистых помещениях. Изготовленный из стандартной мартенситной нержавеющей стали, он обеспечивает исключительное плавное движение, низкое образование пыли и коррозионную стойкость. Компоненты шариковой рециркуляции на основе смолы уменьшают вес на ~ 20% по сравнению с обычными моделями LU / LE, обеспечивая тихое и стабильное движение с четырехнаправленной равной грузоподъемностью. Сменная конструкция рельса / слайдера (случайное соответствие) обеспечивает гибкую сборку и быструю доставку.
2. Основные официальные спецификации (каталог E3327E серии PU NSK)
2,1 Габаритные параметры (мм)
| Параметр | Ценность |
|---|---|
| Ширина рельса (W1) | 9 |
| Высота рельса (H1) | 5.5 |
| Высота сборки (H) | 10 |
| Ширина слайдера (W2) | 20 |
| Длина слайдера (L) | 41 |
| Слайдер Монтажное отверстие Pitch (BC) | 2020 |
| Слайдер Монтажное отверстие | M30,53 (глубина) |
| Поле отверстия рельса (F) | 20 |
| Монтажное отверстие для рельса | 3.564.5 |
| Стандартная длина рельса | 50-600 мм (настраиваемый) |
2,2 Оценки нагрузки и производительности
- Базовый динамический рейтинг нагрузки (C): 2 100 N
- Номинальная статическая нагрузка (C60): 3 500 Н
- Материал: мартенситная нержавеющая сталь (стандарт)
- Степень точности: Нормальный (N)
- Предварительная нагрузка: точный зазор (T / Z0)
- Рабочая температура: от -20C до + 80C
- Вес слайдера: прибл. 0,035 кг
- Максимальная скорость перемещения: До 1 м / с
- Смазка: Стандартная смазка (LG2)
- Конфигурация уплотнения: Стандартные торцевые уплотнения (конструкция с низким уровнем пыли)
3. Ключевые официальные особенности
- Ультра-гладкое движение: оптимизированные детали рециркуляции смолы минимизируют колебания трения и шум.
- Легкий и компактный: ~ 20% легче, чем серии LU / LE благодаря смоляным компонентам, идеально подходит для инструментов с ограниченным пространством.
- Низкая генерация частиц: уменьшенный контакт от шара к стене снижает уровень пыли, подходит для чистых помещений (полупроводниковых / медицинских).
- Сопротивление коррозии: Стандартная конструкция нержавеющей стали для жестких или влажных сред.
- Взаимозаменяемость: случайное сопоставление рельса / слайдера (P6 Normal grade) упрощает сборку и инвентаризацию.
- Конструкция безопасности: держатель шарика предотвращает выпадение шарика, когда ползунок отсоединен от рельса.
- Техническое обслуживание Совместимость: Поддерживает NSK K1™ блок смазки для долгосрочной надежности.
4. Применения
Идеально подходит для: оборудования для производства полупроводников, медицинских диагностических приборов, прецизионных измерительных приборов, небольших роботов автоматизации, оптических машин и сборочных систем чистых помещений, требующих миниатюрных размеров, плавного движения, низкой пыли и коррозионной стойкости.
