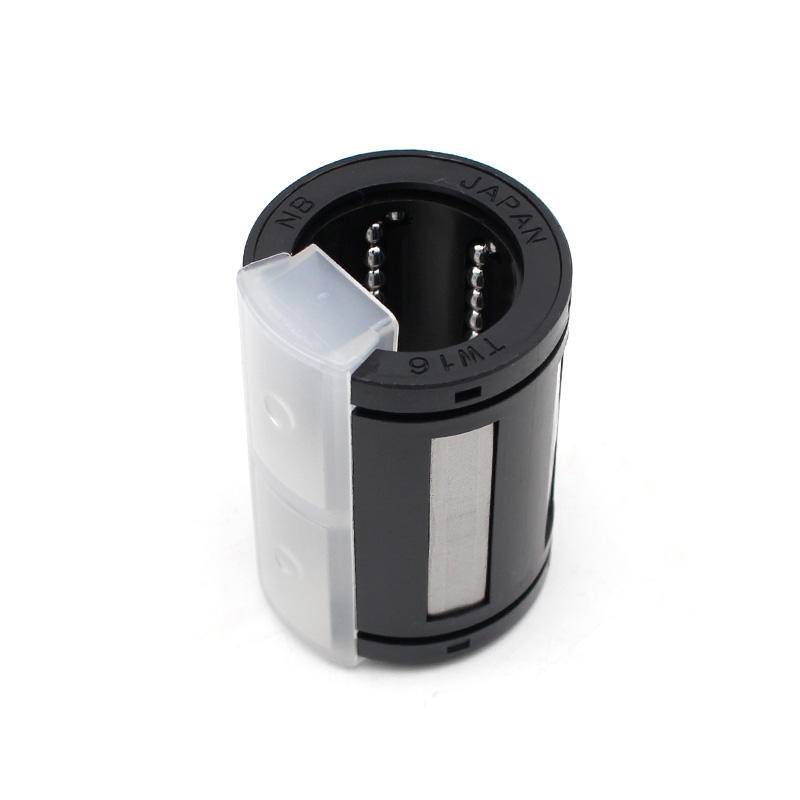

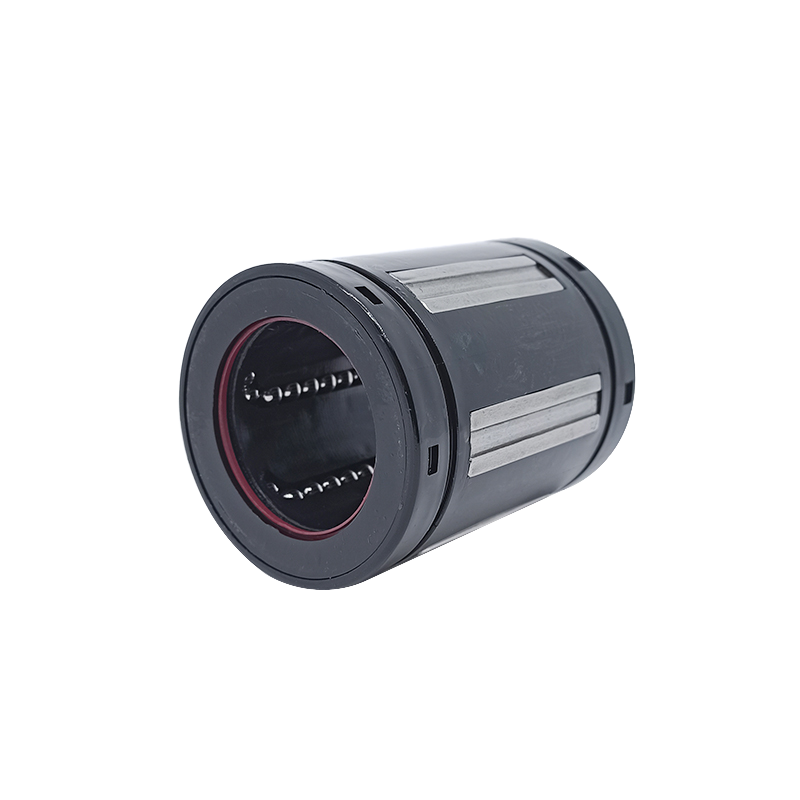

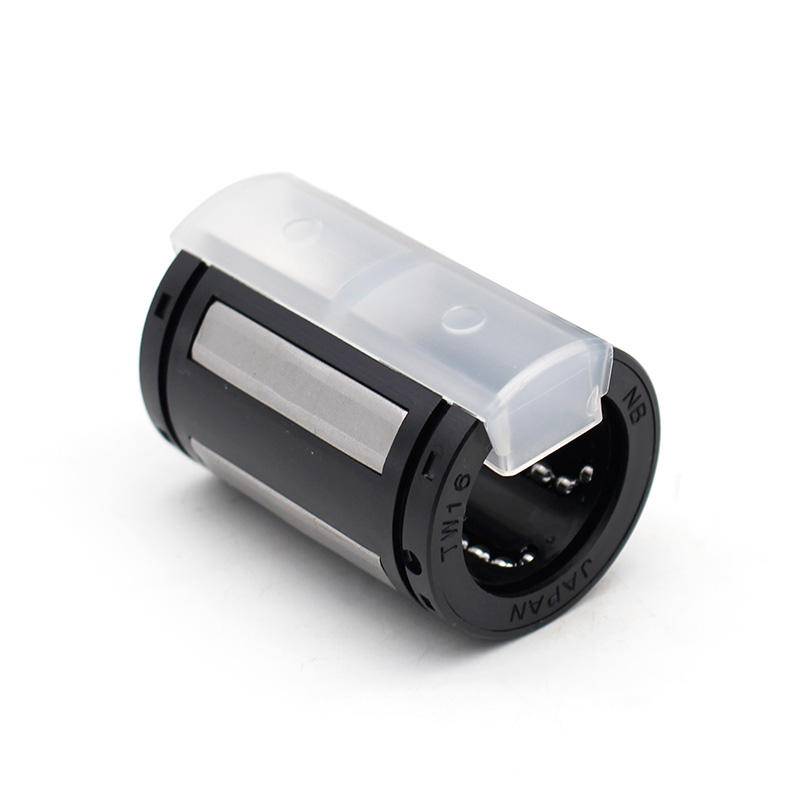

NB TW16OP Линейная шаровая втулка
TW16OP - это высокопроизводительная линейная шариковая втулка открытого типа из серии TOPBALL TW от NB Corporation. Он имеет самоустанавливающуюся конструкцию, 5-рядные рециркулирующие стальные шары и открытую пазовую структуру для легкой установки вала. Обеспечивая примерно в 3 раза большую грузоподъемность и 27 раз более длительный срок службы, чем обычные скользящие втулки, он идеально подходит для точной автоматизации, станков и систем линейного движения, требующих высокой жесткости и бесперебойной работы.
TW16OP - это высокопроизводительная линейная шариковая втулка открытого типа из серии TOPBALL TW от NB Corporation. Он имеет самоустанавливающуюся конструкцию, 5-рядные рециркулирующие стальные шары и открытую пазовую структуру для легкой установки вала. Обеспечивая примерно в 3 раза большую грузоподъемность и 27 раз более длительный срок службы, чем обычные скользящие втулки, он идеально подходит для точной автоматизации, станков и систем линейного движения, требующих высокой жесткости и бесперебойной работы.
Официальные спецификации
| Параметр | Значение (дюйм) | Значение (метрическое) | Единица |
|---|---|---|---|
| Внутренний диаметр отверстия (dr) | 1.0000 | 25.40 | мм |
| Наружный диаметр (D) | 1.5625 | 39.69 | мм |
| Общая длина (L) | 2.2500 | 57.15 | мм |
| Расстояние между удерживающими кольцами (B) | 1.8860 | 47.90 | мм |
| Ширина стопорного кольца (W) | 0.0679 | 1.72 | мм |
| Диаметр стопорного кольца (D1) | 1.4687 | 37.30 | мм |
| Диаметр шарика | 5/32 | 3.97 | мм |
| Количество шаровых контуров | 5 | 5 | — |
| Номинальная динамическая нагрузка (C) | 850 | 3,781 | N |
| Номинальная статическая нагрузка (C60) | 1,060 | 4,715 | N |
| Масса | 0.22 | 100 | g |
| Толерантность по отверстию (dr) | 0 / –0.0005 | 0 / –0.013 | мм |
| Допуск длины (L) | ±0.008 | ±0.20 | мм |
| Открытая ширина паза (h) | 0.5625 | 14.29 | мм |
| Открытый угол | 30° | 30° | ° |
| Диаметр удерживающего отверстия (F) | 0.136 | 3.45 | мм |
| Расположение удерживающего отверстия (G) | 0.1250 | 3.18 | мм |
| Глубина удерживающего отверстия (J) | 0.0470 | 1.19 | мм |
| Фиксирующий материал | Полимерная смола | Полимерная смола | — |
| Материал наружного рукава | Высокоуглеродистая подшипниковая сталь | Высокоуглеродистая подшипниковая сталь | — |
| Диапазон рабочих температур | от -10 ° C до + 80 ° C | от -10 ° C до + 80 ° C | ° C |
| Тип уплотнения | Никакие (стандарт; уплотнения УУ опционные) | Никакие | — |
Ключевые особенности
- Возможность самовыравнивания: компенсирует смещение вала и ошибки установки до 0,5 °, обеспечивая плавное движение.
- Высокая нагрузка и длительный срок службы: конструкция шара с 5 рядами обеспечивает превосходную радиальную грузоподъемность и увеличенный срок службы по сравнению со стандартными втулками.
- Структура открытого типа: Большой открытый слот упрощает монтаж и обслуживание вала в замкнутых пространствах.
- Фиксатор из полимерной смолы: легкий, низкий уровень шума и стабильное управление шаром для стабильной работы.
- Плавающее уплотнение стеклоочистителя: интегральная конструкция уплотнения предотвращает попадание пыли при одновременном выравнивании.
- Стандартные размеры: взаимозаменяемы с другими линейными втулками открытого типа серии TW.
Официальные заметки
- Предназначен исключительно для линейного движения; не для чистых вращательных или моментных нагрузок. Используйте несколько втулок на одном валу, чтобы противостоять моментным нагрузкам.
- Для герметичных применений укажите вариант TW16OPUU (с UU-уплотнениями), максимальная рабочая температура 80 ° C.
- Рекомендуемая смазка: литиевая смазка (например, стандартная смазка NB) для оптимальной производительности.
- Требования к валу: твердость поверхности ≥ 58 HRC, шероховатость поверхности Ra ≤ 0,4 мкм.
