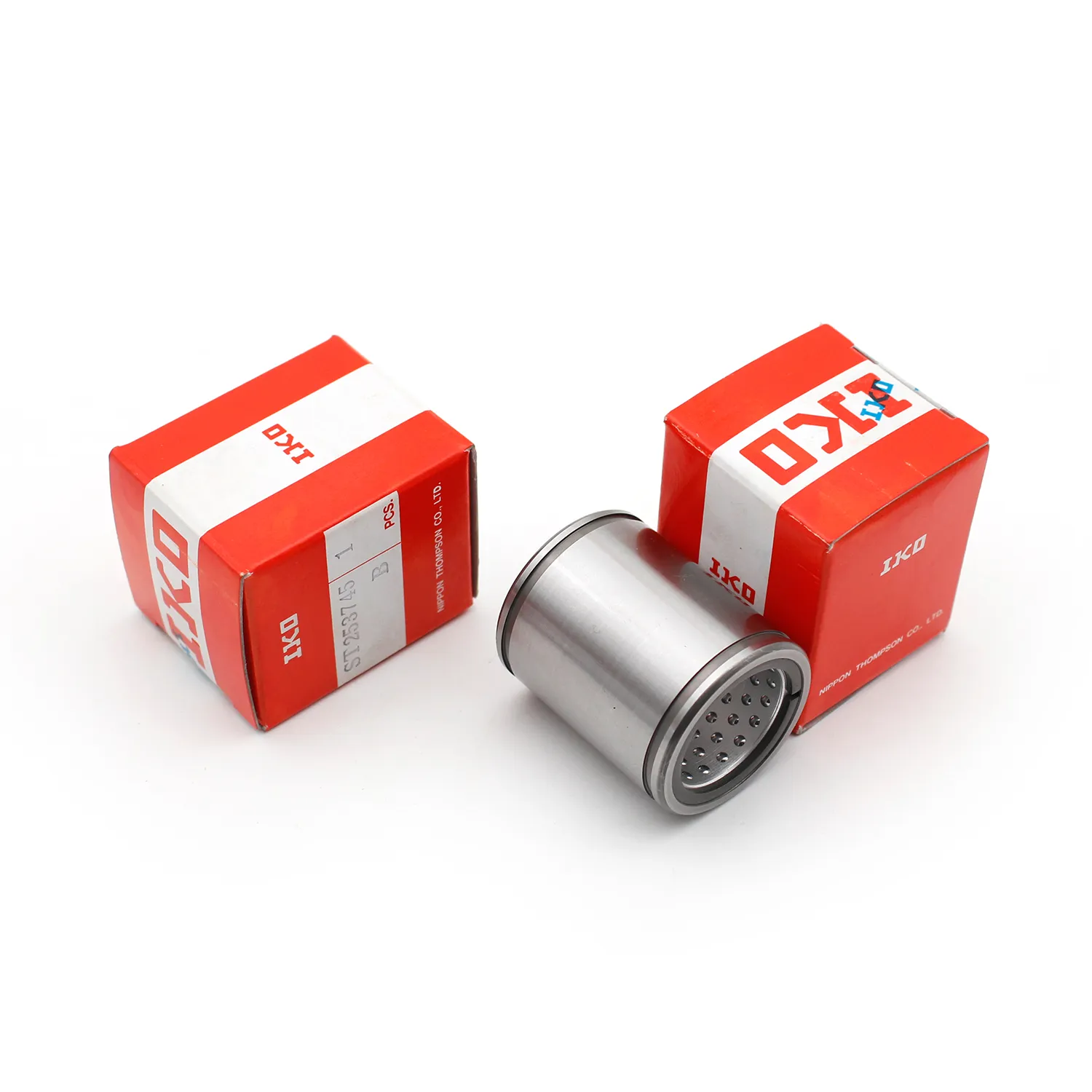

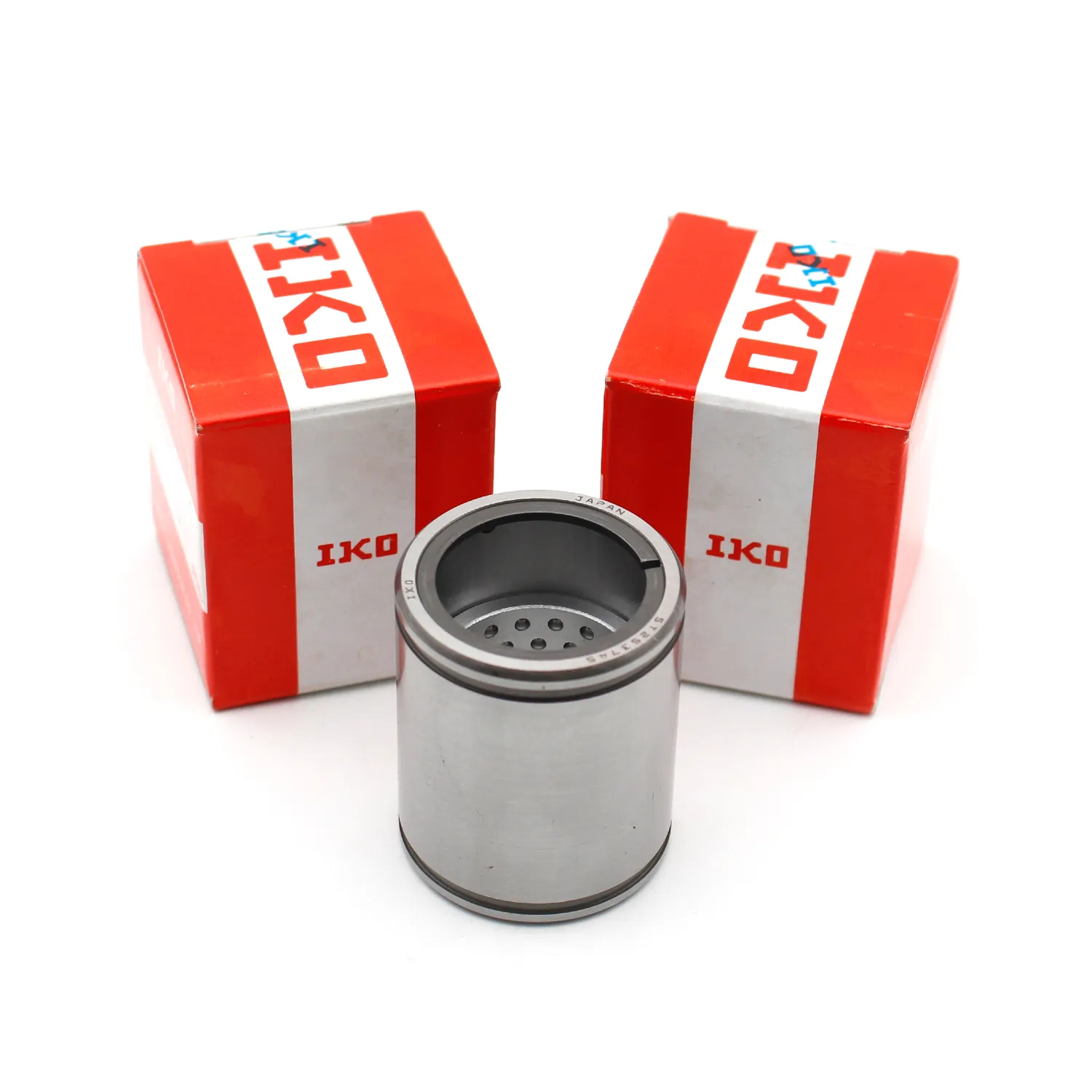

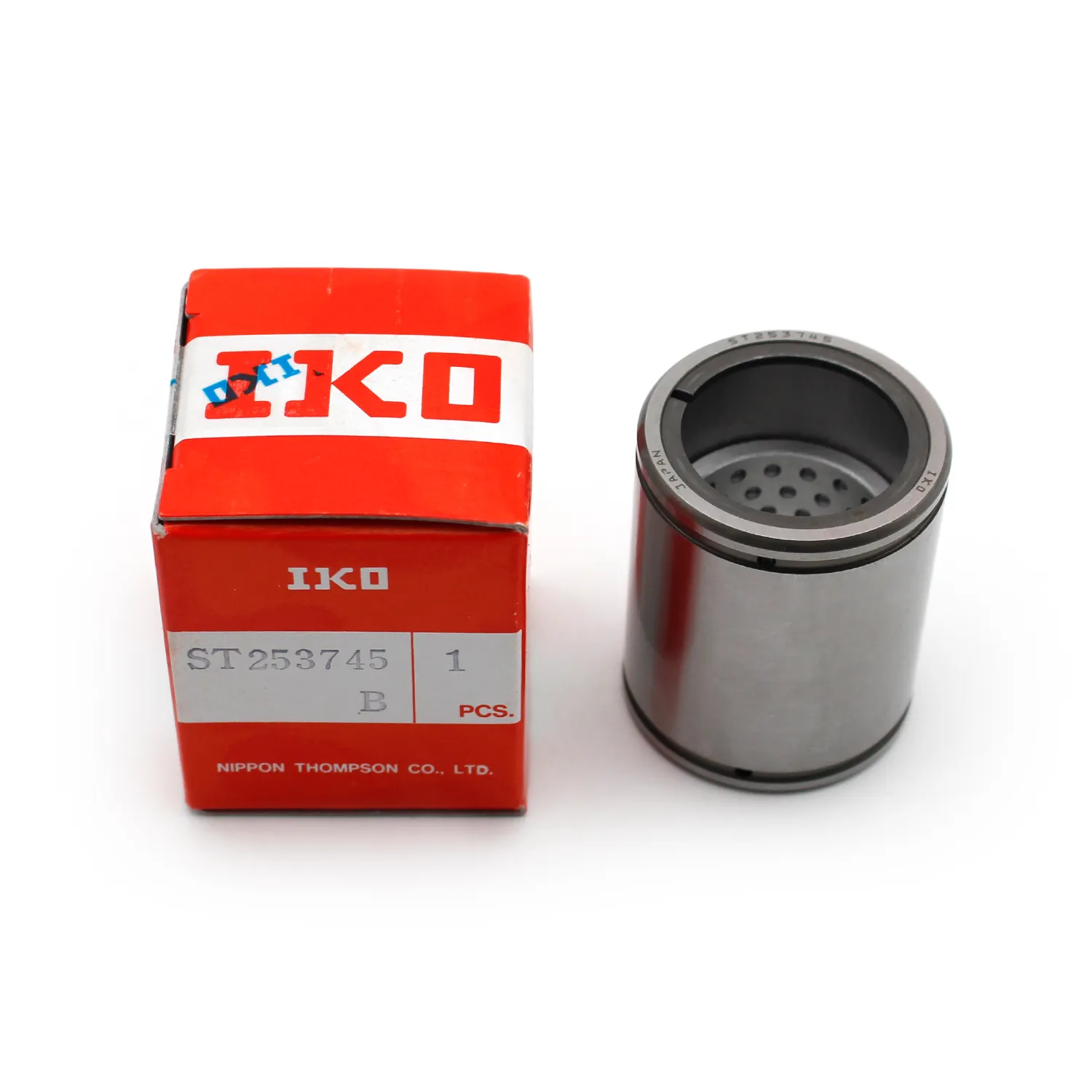

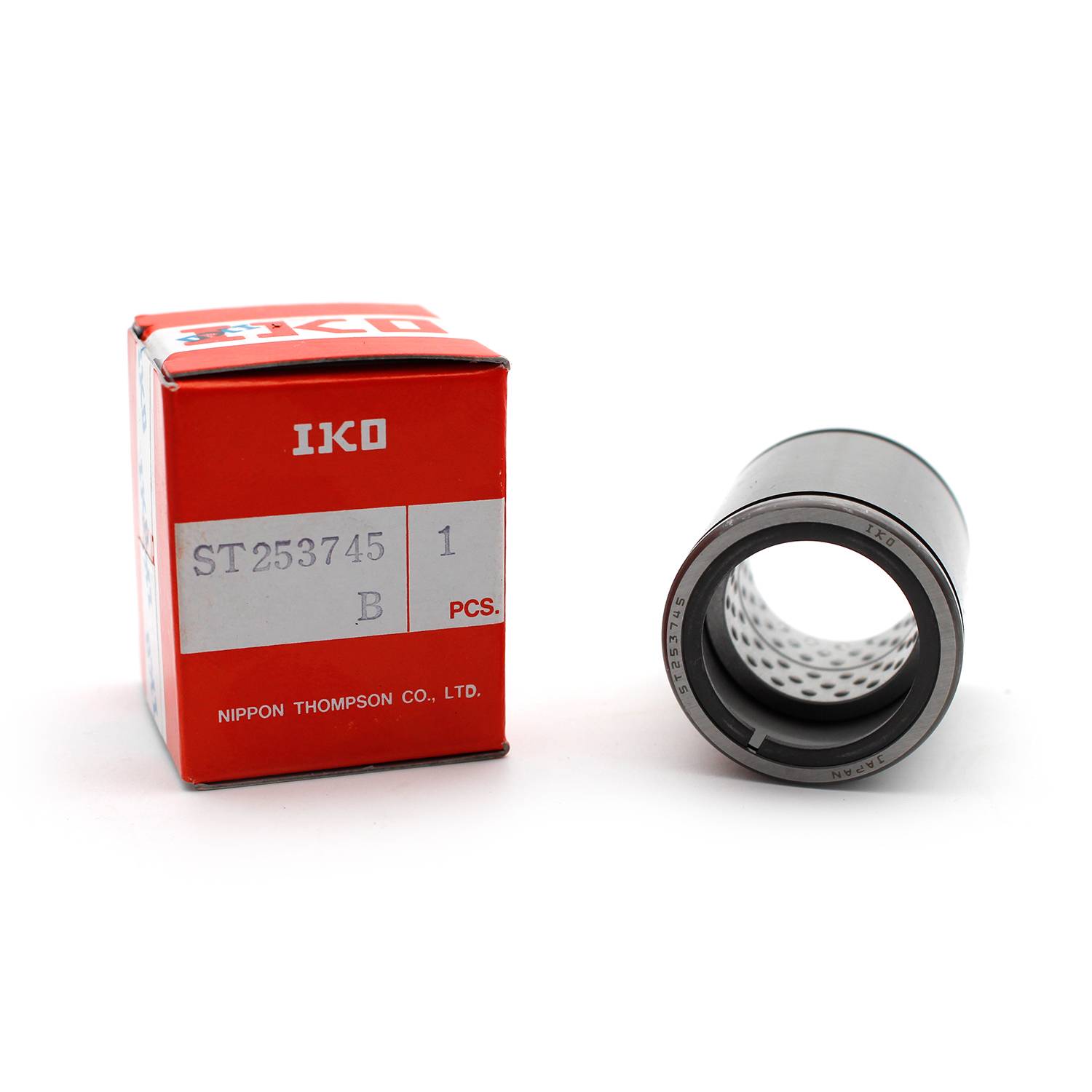

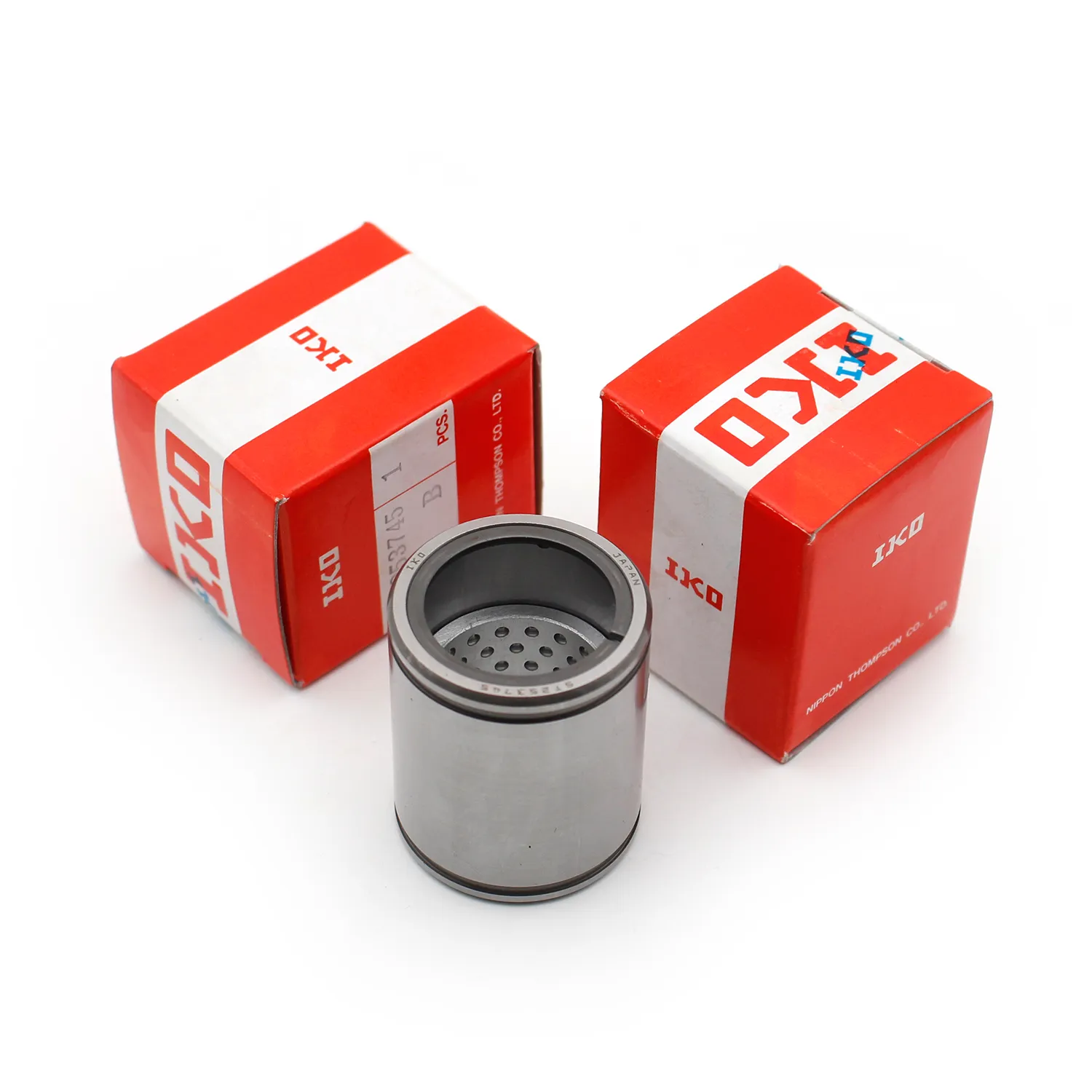

IKO ST253745 Линейная втулка
IKO ST253745 - это прецизионная поворотная втулка для ударов из серии IKO ST, разработанная для обеспечения как линейного возвратно-поступательного, так и вращательного движения одновременно на одном валу. Обладая ультракомпактной тонкостенной конструкцией с минимальной высотой сечения, она обеспечивает исключительно плавное движение с низким трением и высокую точность позиционирования.
IKO ST253745 - это прецизионная поворотная втулка с тактовым ходом из серии IKO ST, разработанная для обеспечения как линейного возвратно-поступательного, так и вращательного движения одновременно на одном валу. Обладая ультракомпактной тонкостенной конструкцией с минимальной высотой сечения, она обеспечивает исключительно плавное движение с низким трением и высокую точность позиционирования. Идеально подходит для использования в прецизионных приборах, оборудовании для производства полупроводников, измерительных приборах и других компактных машинах, требующих двойной линейной и поворотной функциональности.
Официальные спецификации
| Параметр | Ценность | Единица |
|---|---|---|
| Диаметр отверстия (d) | 25 | мм |
| Наружный диаметр (D) | 37 | мм |
| Общая длина (L) | 45 | мм |
| Базовый динамический рейтинг нагрузки (C) | 1450 | N |
| Номинальная статическая нагрузка (C60) | 1430 | N |
| Масса | 0.117 | кг |
| Максимальная длина хода | 54 | мм |
| Материал фиксатора | Синтетическая смола | — |
| Наружный рукав / шаровой материал | Высокоуглеродистая хромовая сталь (SUJ2) | — |
| Диапазон рабочих температур | -10C до + 120C (100C непрерывный) | C |
| Предварительная загрузка | Нулевая или минимальная предварительная загрузка | — |
| Тип | Закрытый (неоткрытый) | — |
| Самовыравнивание | Нет | — |
| Стандартная смазка | Предварительно смазанный | — |
Ключевые особенности (Официальное описание)
- Двойное линейное и поворотное движение: Уникально разработано для выполнения плавного линейного хода и вращения на 360 градусов одновременно на одном валу.
- Ультра-компактная конструкция: использует стальные шары малого диаметра в тонкостенном наружном кольце для чрезвычайно низкой высоты сечения, идеально подходящей для сборок с ограниченным пространством.
- Высокая точность и гладкость: прецизионно заземленные компоненты и минимальная предварительная нагрузка обеспечивают чрезвычайно точное, стабильное движение с очень низким сопротивлением трения.
- Легкий и низкая инерция: высокая жесткость, легкий фиксатор смолы минимизирует инерционные силы, подходит для высокоскоростной работы.
- Высокая прочность: Изготовлен из закаленной высокоуглеродистой хромовой подшипниковой стали (SUJ2) для отличной износостойкости и длительного срока службы.
Официальные заметки
- Вариант ST253745UU доступен с двойными уплотнениями для повышенной защиты от пыли и удержания смазки.
- Рекомендуемый вал: твердость поверхности 60-64 HRC и шероховатость поверхности Ra ≤ 0,8 мкм.
- Для непрерывной работы не превышайте 100C для поддержания целостности материала.
- Совместимость со стандартными прецизионными валами; обеспечить надлежащее выравнивание для оптимальной производительности.
- Подходит для приложений с умеренной нагрузкой, требующих комбинированного линейного и вращательного наведения.
