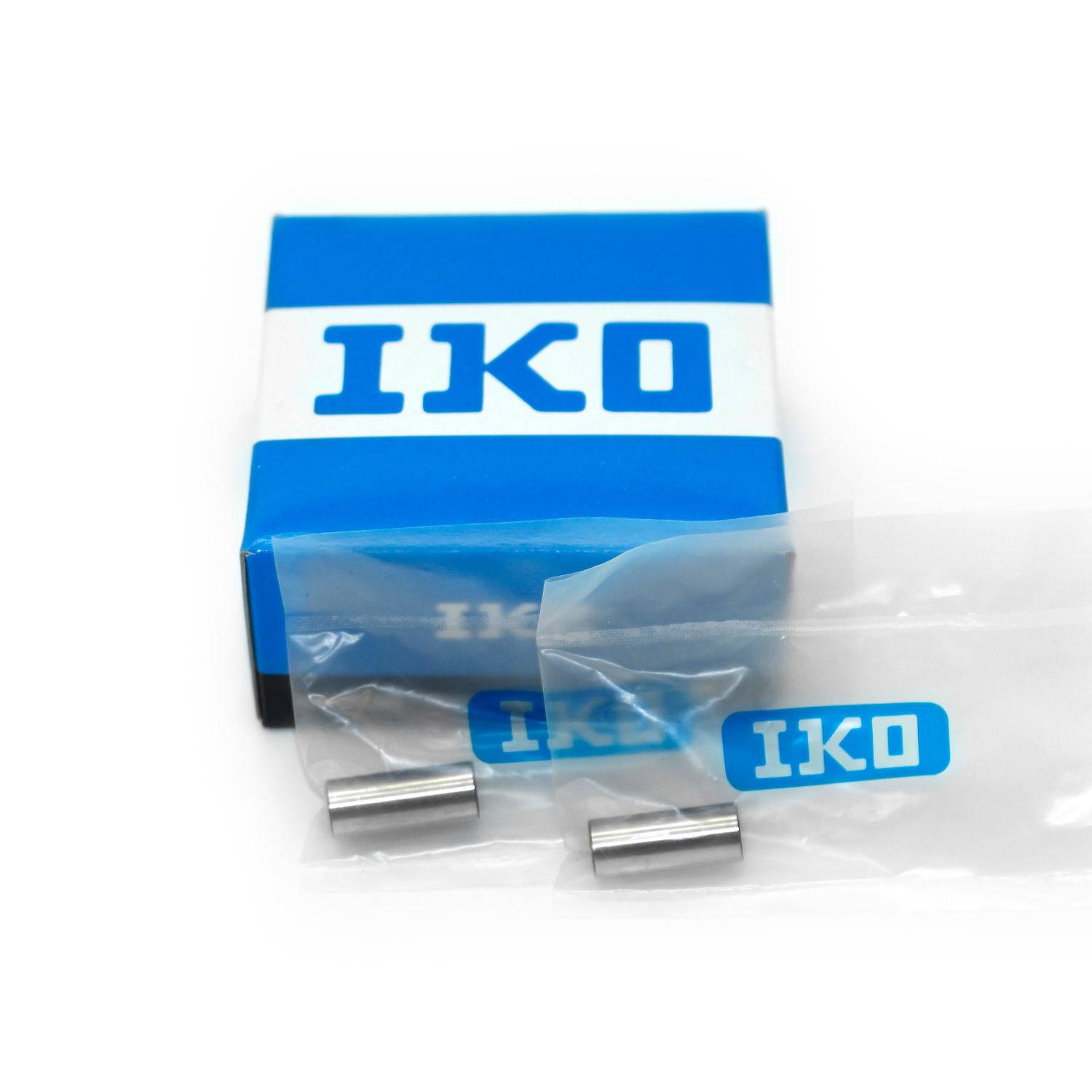

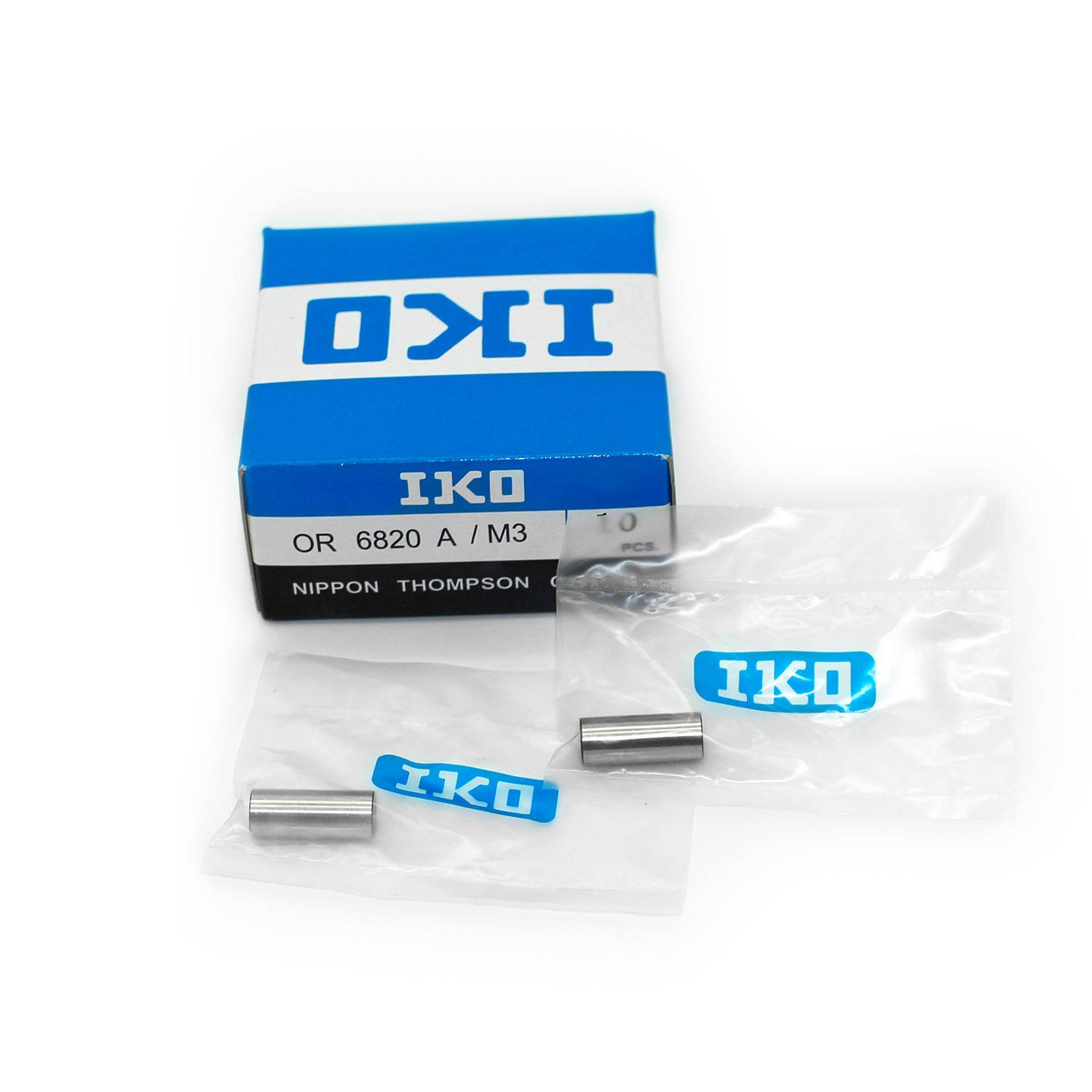

IKO OR 6820 A / M3 Линейная шаровая втулка
OR 6820 A / M3 - это высокоточная линейная шариковая втулка закрытого типа из серии OR IKO. Он имеет прецизионную наземную наружную втулку, стальной фиксатор и многорядные стальные шары, обеспечивающие сверхгладкое линейное движение с низким трением и превосходную радиальную грузоподъемность. Суффикс M3 указывает на встроенные монтажные отверстия M3 для безопасной установки. Он широко используется в полупроводниковом оборудовании, прецизионных измерительных приборах и миниатюрных системах автоматизации, требующих компактных размеров и высокой точности.
OR 6820 A / M3 - это высокоточная линейная шариковая втулка закрытого типа из серии OR IKO. Он имеет прецизионную наземную наружную втулку, стальной фиксатор и многорядные стальные шары, обеспечивающие сверхгладкое линейное движение с низким трением и превосходную радиальную грузоподъемность. Суффикс M3 указывает на встроенные монтажные отверстия M3 для безопасной установки. Он широко используется в полупроводниковом оборудовании, прецизионных измерительных приборах и миниатюрных системах автоматизации, требующих компактных размеров и высокой точности.
Официальные спецификации
| Параметр | Ценность | Единица |
|---|---|---|
| Внутренний диаметр отверстия (dr) | 6 | мм |
| Наружный диаметр (D) | 8 | мм |
| Общая длина (L) | 20 | мм |
| Количество рядов мячей | 4 | — |
| Номинальная динамическая нагрузка (C) | 245 | N |
| Номинальная статическая нагрузка (C60) | 392 | N |
| Масса | 2.3 | g |
| Диаметр отверстия допуск (высокий сорт) | 0 / –0.005 | мм |
| Наружный допуск диаметра (высокий сорт) | 0 / –0.012 | мм |
| Допуск длины | ±0.15 | мм |
| Максимальная эксцентричность | 12 | мкм |
| Радиальный зазор (High grade) | –5 | мкм |
| Фиксирующий материал | Сталь | — |
| Материал наружного рукава | Высокоуглеродистая хромовая подшипниковая сталь (SUJ2) | — |
| Материал шара | закаленная сталь | — |
| Диапазон рабочих температур | от -10 ° C до + 80 ° C | ° C |
| Монтажная резьба | M3 (2 отверстия) | — |
| Смазка | Предварительно смазанный антикоррозийным маслом; рекомендуется литиевая смазка | — |
Ключевые особенности (Официальное описание)
- Компактность и высокая точность: миниатюрный размер со строгими размерными допусками для ультрагладкого линейного движения.
- Стальной фиксатор: высокая жесткость и стабильное наведение шара, подходит для высокоскоростной работы.
- Интегрированный монтаж M3: Удобная и безопасная установка без дополнительных приспособлений.
- Конструкция многорядного шара: повышенная радиальная грузоподъемность и стабильность работы.
- Стандартные размеры: полностью взаимозаменяемы с валами серии IKO OR и миниатюрными системами линейного движения.
Официальные заметки
- Предназначен исключительно для линейного движения; не для чистых вращательных или моментных нагрузок.
- Рекомендуемая смазка: смазка IKO AFB ‑ L или эквивалентная литиевая смазка.
- Требования к валу: твердость поверхности ≥ 58 HRC, шероховатость поверхности Ra ≤ 0,4 мкм.
- Рабочая температура не должна превышать 80 ° C для обеспечения производительности и срока службы.
