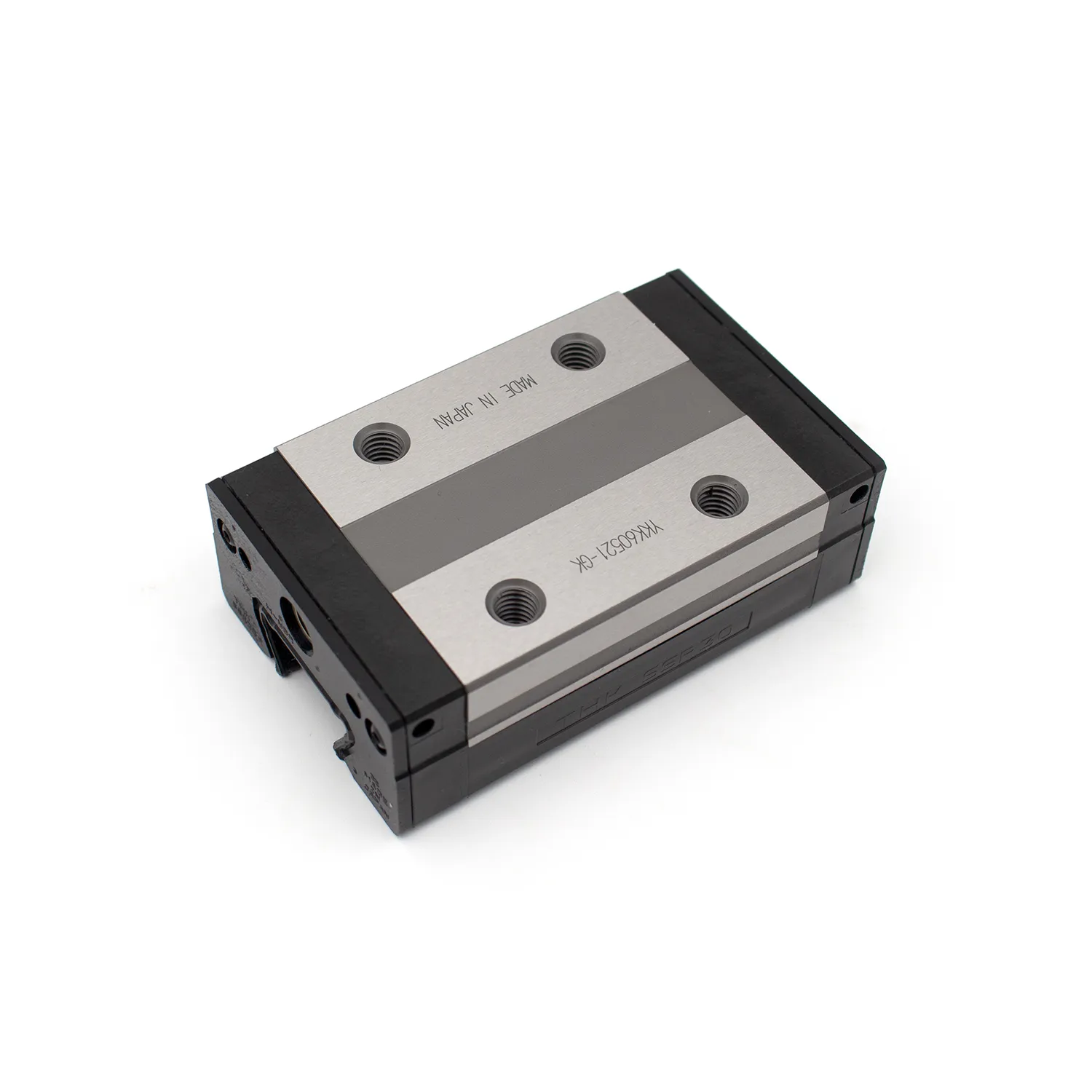

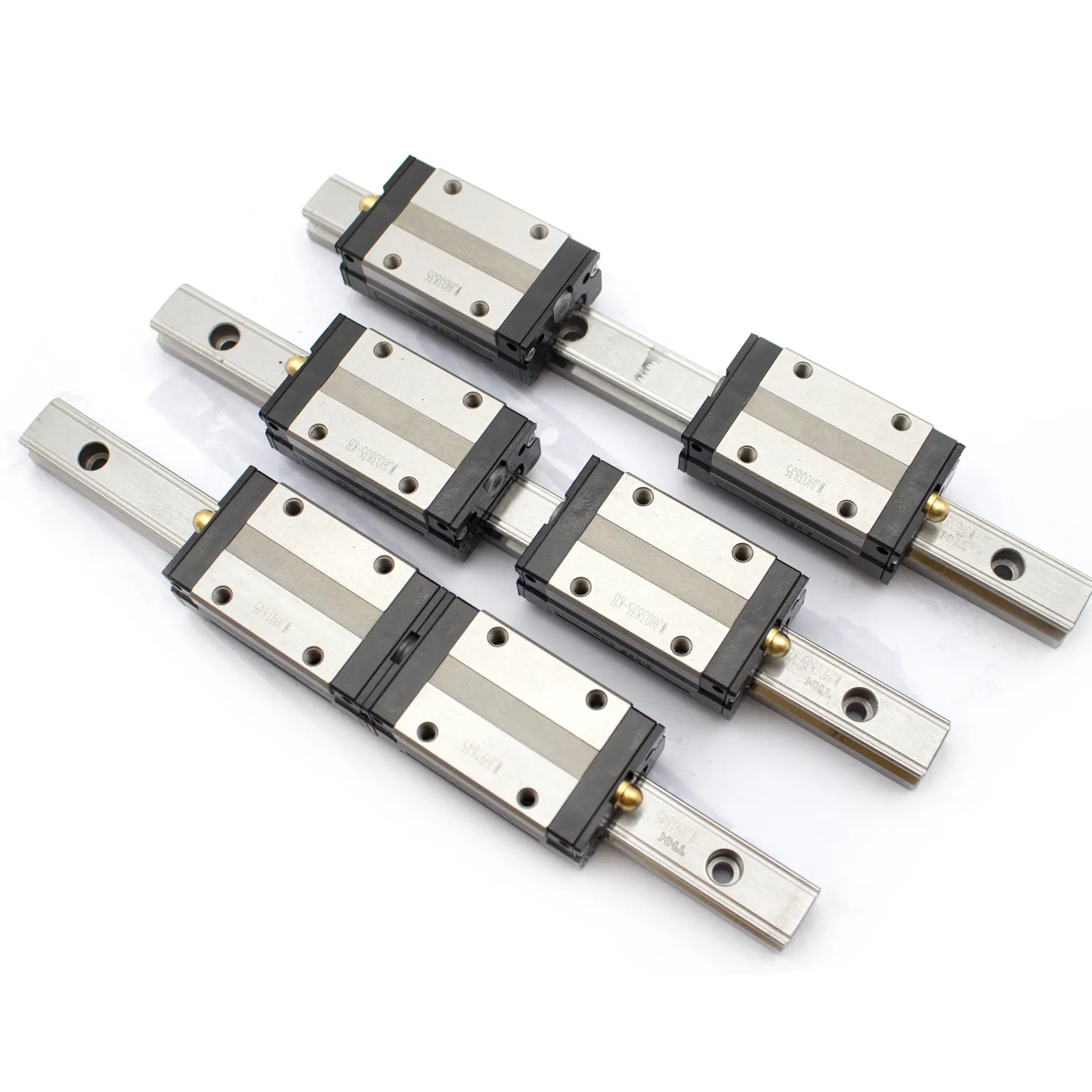

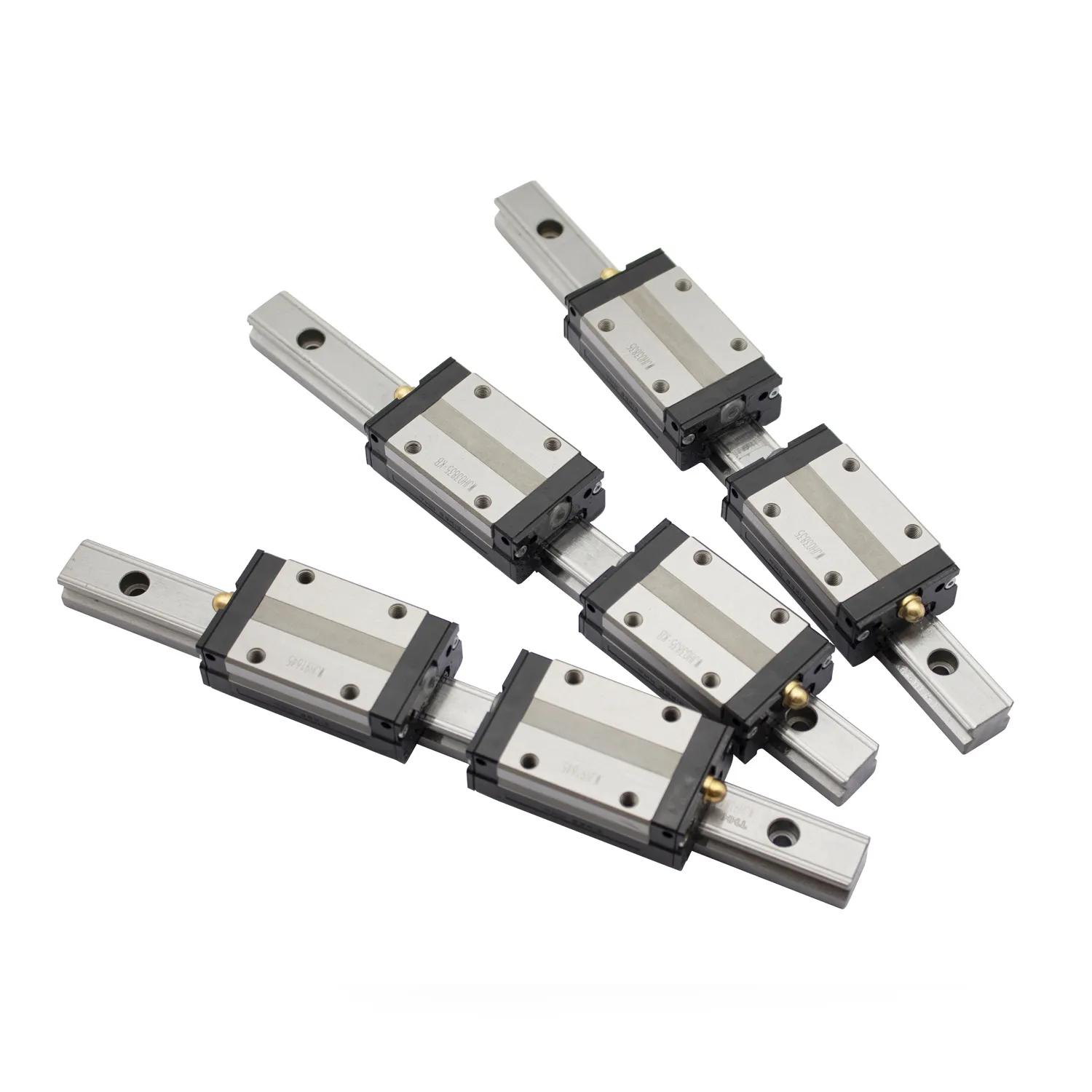

Bloco de Guia Linear THK SSR30XW
O THK SSR30XW é um bloco guia linear radial de alto desempenho e largura estreita da série SSR, projetado para instalação montada no topo. Possui uma pista de arco gótico de 4 fileiras com ângulo de contato de 90 °, projetada para excepcional capacidade de carga radial e rigidez. Equipado com o sistema patenteado de retenção de esferas (gaiola) da THK, elimina o atrito bola a bola, garantindo baixo ruído, operação de alta velocidade e desempenho livre de manutenção a longo prazo.
Série: SSR (tipo radial, guia LM de bola enjaulada) Modelo: SSR30XW (bloco padrão, largura estreita, montagem superior)
1. VisĂŁo geral do produto
O THK SSR30XW é um bloco guia linear radial de alto desempenho e largura estreita da série SSR, projetado para instalação montada no topo. Possui uma pista de arco gótico de 4 carreiras com ângulo de contato de 90, projetada para excepcional capacidade de carga radial e rigidez. Equipado com o sistema patenteado de retenção de bola (gaiola) da THK, elimina o atrito bola a bola, garantindo baixo ruído, operação de alta velocidade e desempenho livre de manutenção a longo prazo. Seu design exclusivo de pista de alinhamento automático DF (Direct Face) absorve efetivamente os erros da superfície de montagem, mantendo precisão superior e movimento suave.
2. Especificações básicas (oficial da THK)
Classificações de Carga Básica
| Parâmetro | Valor |
|---|---|
| Classificação de Carga Dinâmica (C, Radial) | 46,5 kN |
| Classificação de Carga Estática (C, Radial) | 52,7 kN |
| Cargas de momento permitidas (bloco único) | Mx (Roll): 412 N · m, My (Pitch): 378 N · m, Mz (Yaw): 378 N · m |
| Comprimento máximo do trilho | 3000 mm |
| Comprimentos de trilho padrão | 83 centímetros 3000 mm (incrementos de 50 mm) |
Dimensões do bloco (mm)
| Parâmetro | Valor |
|---|---|
| Altura do bloco (M) | 42 |
| Largura do bloco (W) | 60 |
| Comprimento do bloco (L) | 97 |
| Rosca de furo de montagem (S x l) | M6 x 10 |
| Passo de Montagem (F) | 66 |
| Número de furos de montagem | 4 (Montagem superior) |
| Ajuste de lubrificação | B-M6F |
| Peso (Bloco) | 1,15Kg |
Especificações do trilho (mm)
| Parâmetro | Valor |
|---|---|
| Altura do trilho (H) | 30 |
| Largura do trilho (W1) | 60 |
| Passo do furo de montagem de trilho | 80 mm (M8 roscado) |
| Peso do trilho | 7,00 kg / m |
| Número de pistas | 4 linhas |
| Ângulo de contato | 90 (Radial) |
| Pré-carga Padrão | C0 (folga), C1 (leve), C2 (médio) |
| Temperatura de operação | -15C a 80C |
| Lubrificante padrão | Graxa THK AFB-LF |
| Material | Aço rolamento de cromo de alto carbono (SUJ2) |
| Classes de Precisão | Normal (padrão), H (Alto), P (Precisão) |
3. Principais recursos
- Largura estreita, design de montagem superior: perfil compacto e que economiza espaço, ideal para máquinas com largura de mesa limitada.
- Desempenho de carga radial superior: estrutura de contato de 90 linhas otimizada para cargas radiais pesadas em aplicações horizontais.

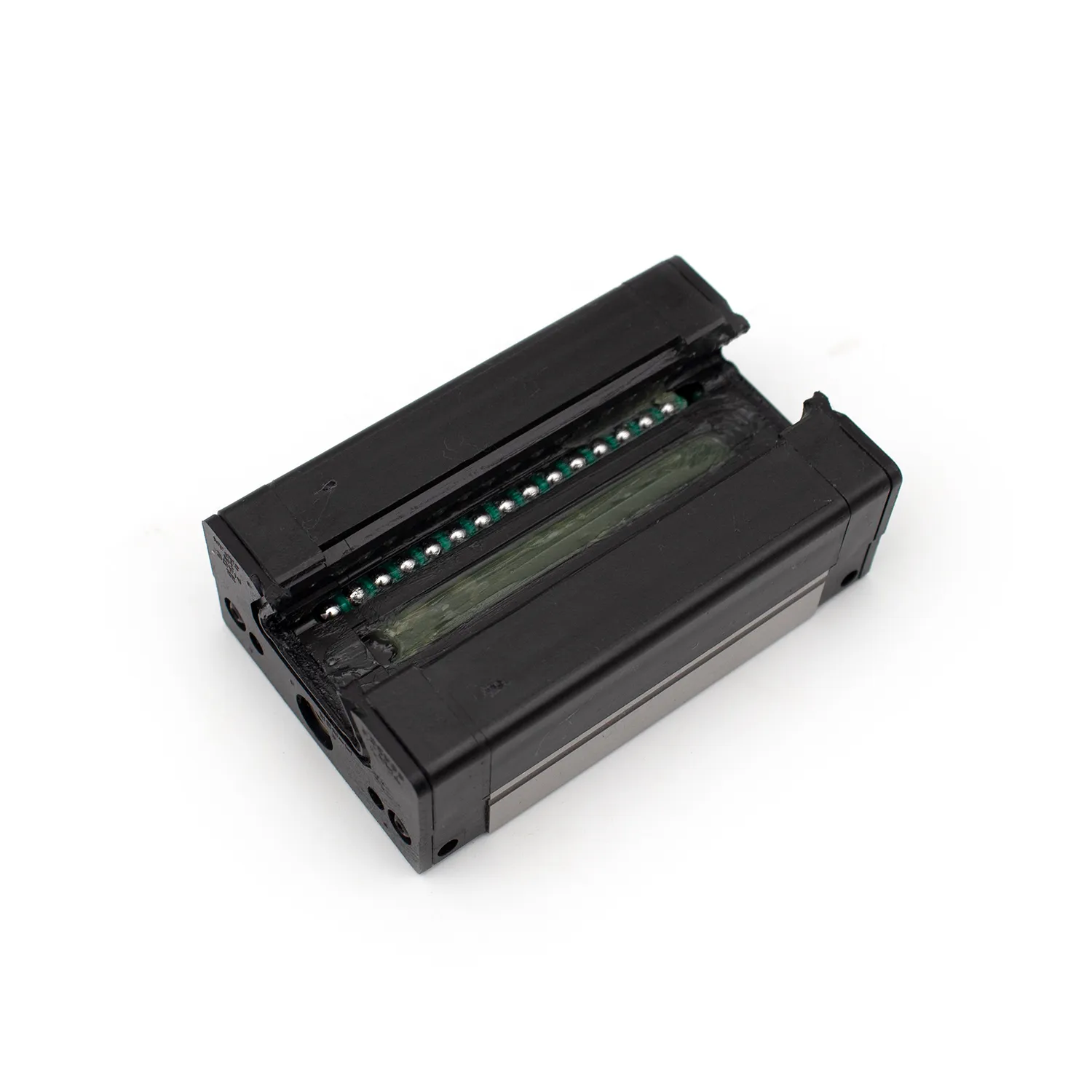

- Tecnologia de bolas enjauladas: elimina a colisão de bolas de aço, reduz o ruído e o calor, melhora a retenção de graxa, permitindo altas velocidades e longa vida útil.
- Auto-alinhamento (DF Design): ranhuras de arco circular exclusivas compensam os erros de instalação, garantindo um movimento suave e preciso.
- Alta rigidez e precisão: deflexão minimizada sob carga para um movimento linear estável e ultra-preciso.
- Livre de manutenção: Construção vedada com lubrificação de longa duração para intervalos de manutenção estendidos.
- Compactação de baixo perfil: altura de corte baixa para projetos de máquinas eficientes e que economizam espaço.
4. Variantes padrão
- SSR30XW: Bloco estreito padrão, montagem superior, aço carbono.
- SSR30XWM: Com vedações laterais (UU) para maior proteção contra poeira / água.
- SSR30XW-SS: Variante de aço inoxidável para ambientes de alta corrosão.
- SSR30XW-GK: Equipado com lubrificante sólido (germânio) para aplicações de sala limpa / baixa poeira.
5. AplicaĂ § Ăľes TĂ picas
- Máquinas-ferramentas: centros de usinagem CNC, centros de usinagem verticais, retificadoras.
- Automação Industrial: Linhas de montagem para serviços pesados, unidades de transferência robótica, sistemas de transporte.
- Fabricação de semicondutores: Grandes etapas de inspeção, equipamentos de processamento de wafer.
- Instrumentos de medição: Testadores de alta precisão, máquinas de medição de coordenadas ópticas.
- Máquinas pesadas: Prensas industriais, máquinas de moldagem por injeção, equipamentos de manuseio de materiais.
