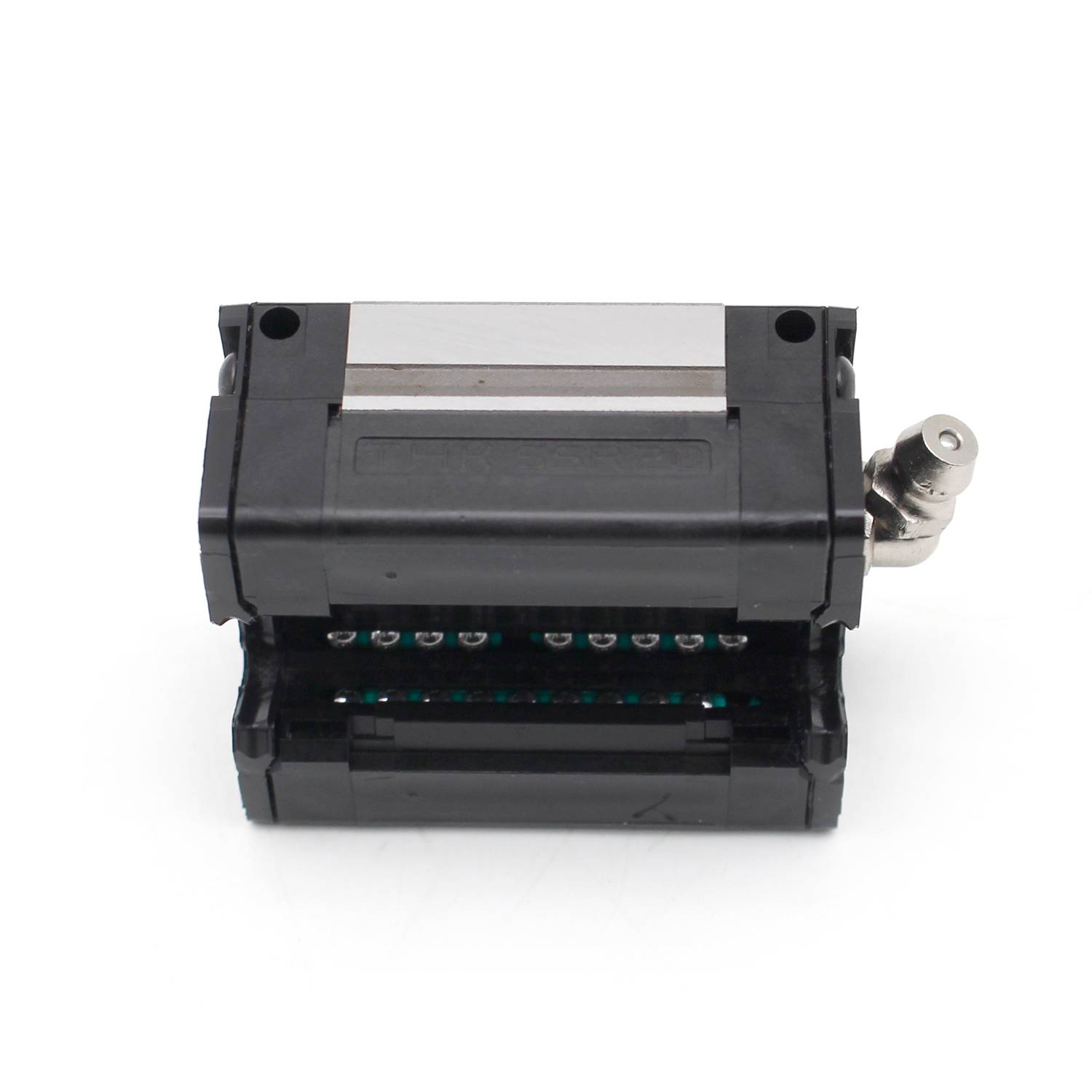

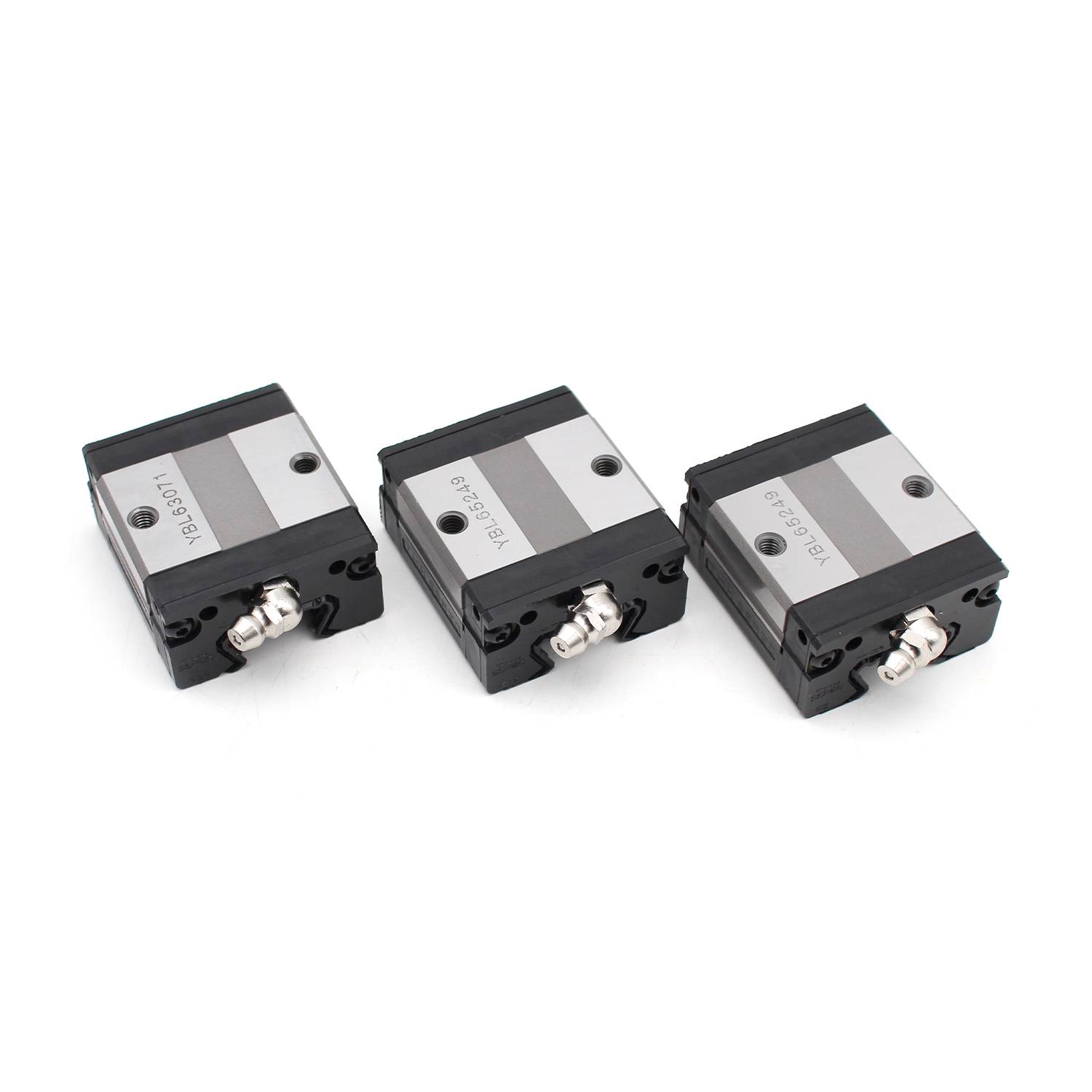

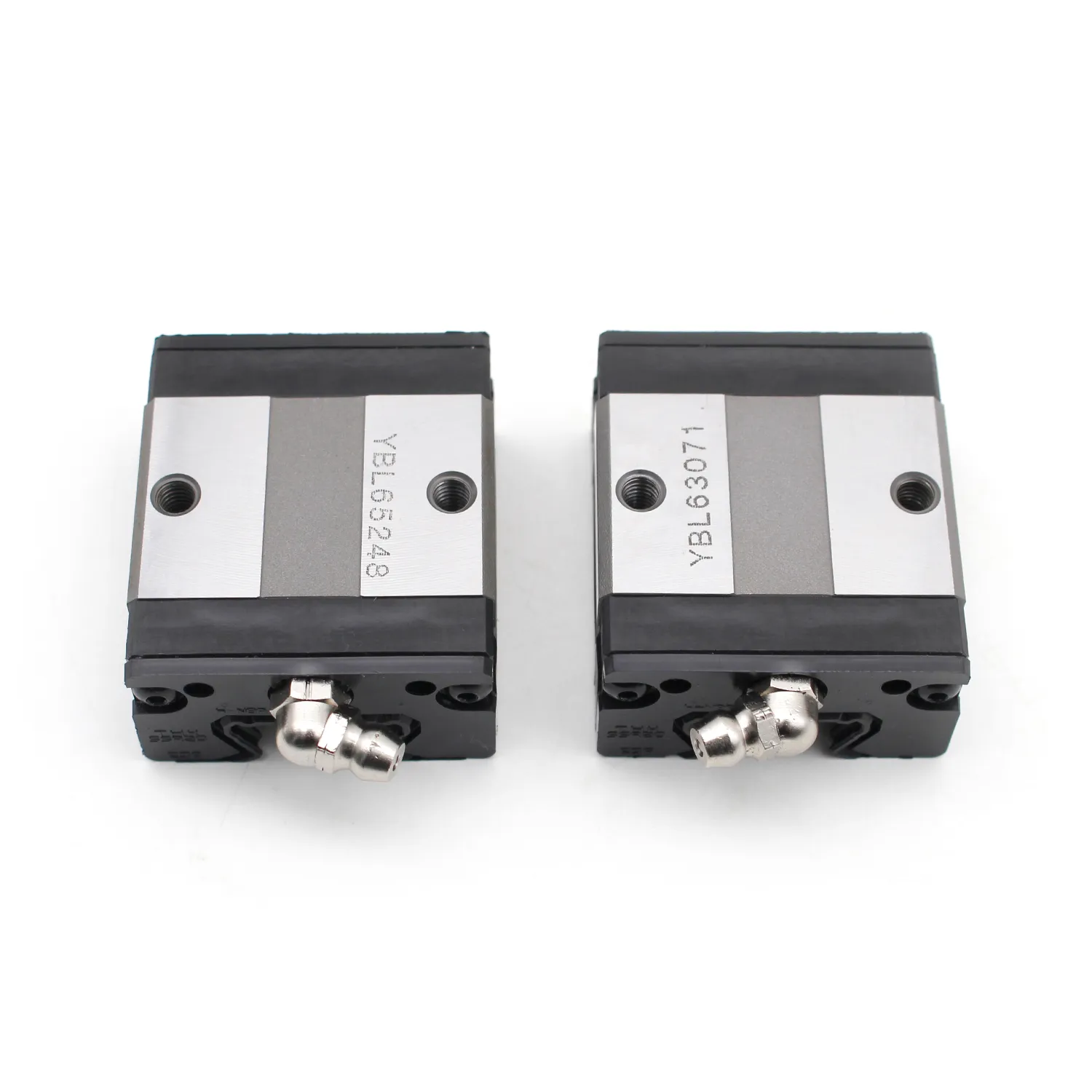

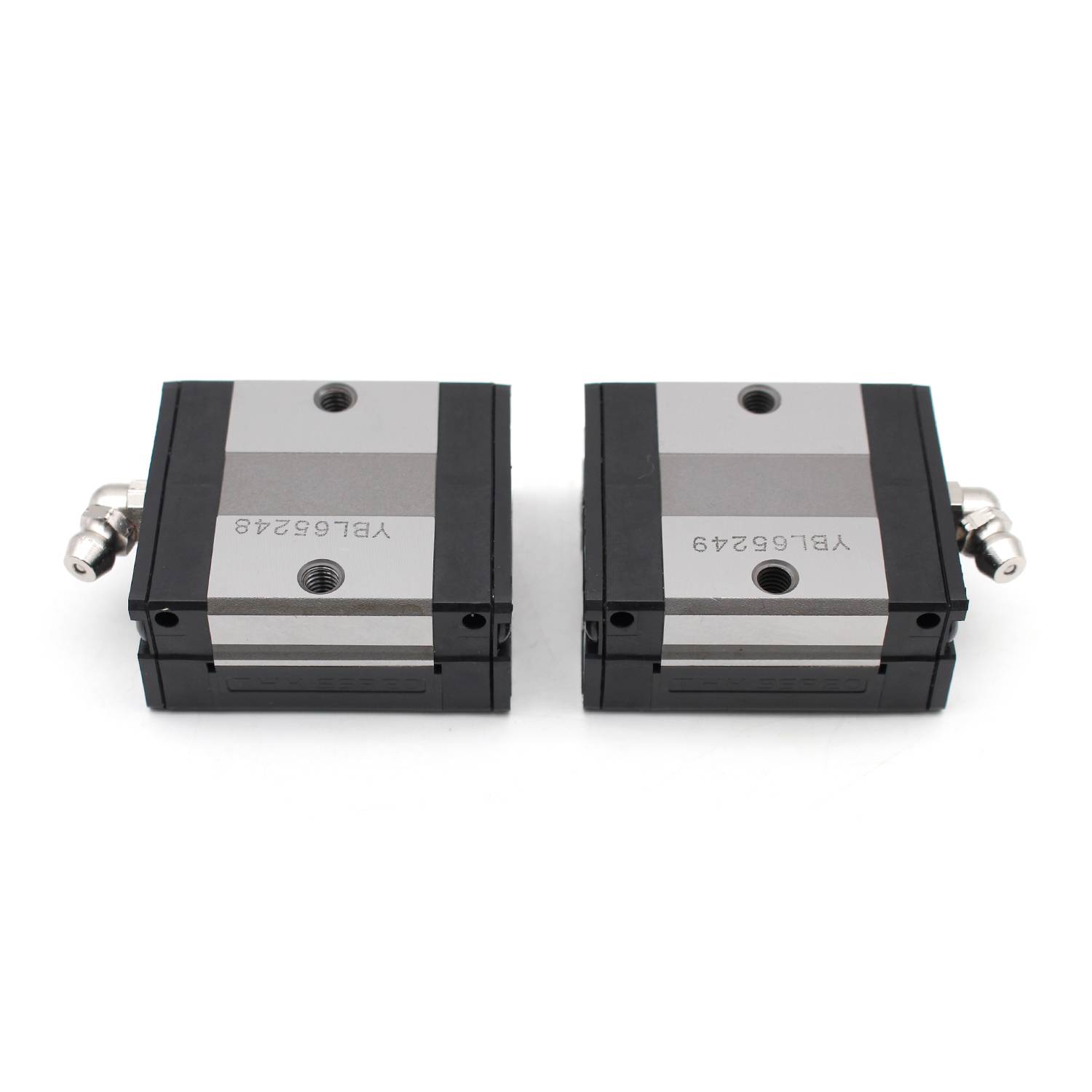

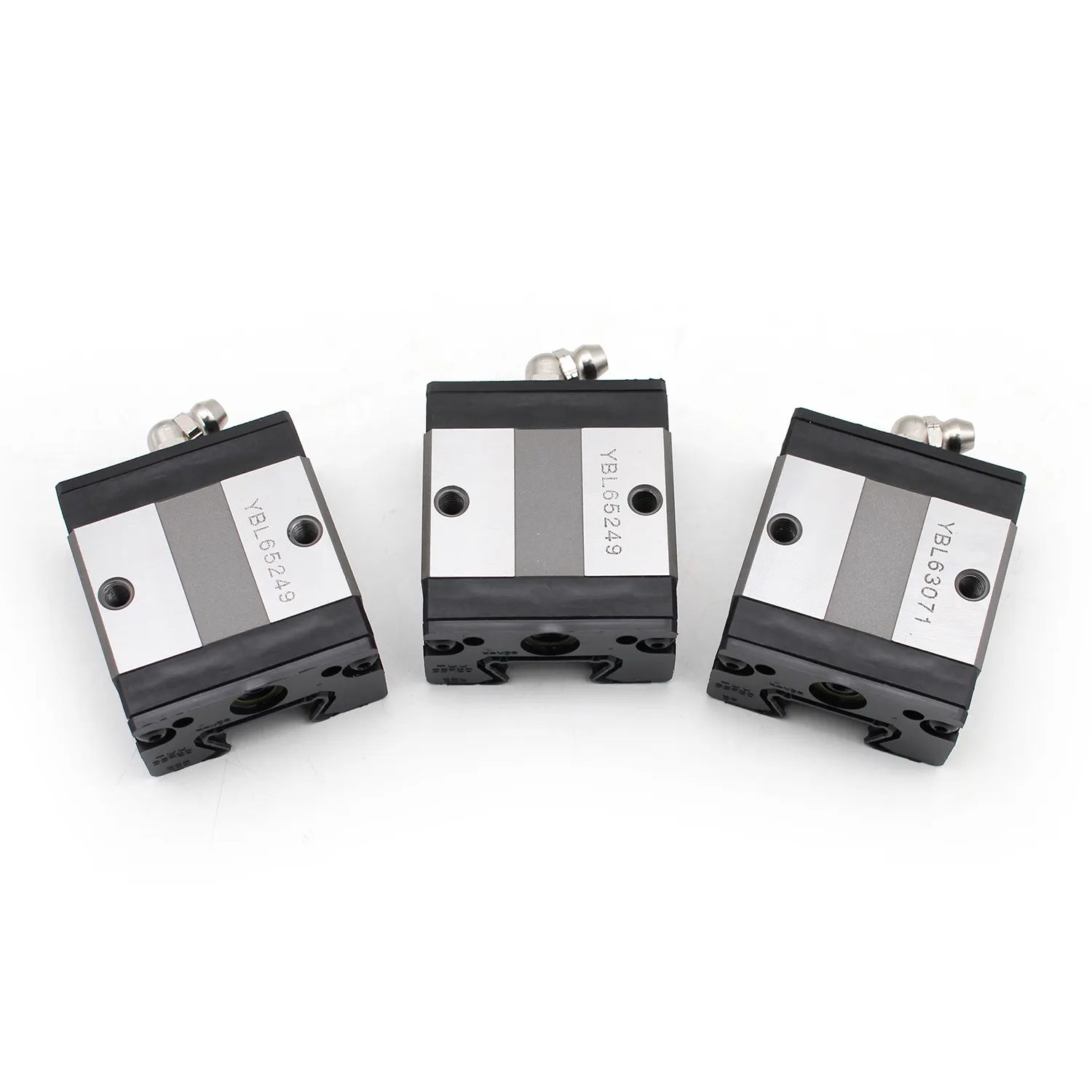

THK SSR25XV Guia Linear Bloco
O THK SSR25XV é um bloco guia linear radial de tipo curto e com economia de espaço da série SSR, compartilhando a mesma geometria de seção transversal do modelo XW padrão, mas com um comprimento total reduzido. Possui uma pista em arco gótico de 4 fileiras com ângulo de contato de 90 °, otimizada para excepcional capacidade de carga radial THK. Equipado com o sistema de retenção de bola (gaiola) da THK, elimina o atrito bola a bola, garantindo baixo ruído, operação de alta velocidade e desempenho livre de manutenção a longo prazo.
Séries
: SSR (Tipo Radial, Guia LM de bola enjaulada)
: SSR (Tipo Radial, Guia LM de bola enjaulada)
Modelo
:
SSR25XV
(Bloco padrão, tipo curto, montagem superior)
1. VisĂŁo geral do produto
:
SSR25XV
(Bloco padrão, tipo curto, montagem superior)
1. VisĂŁo geral do produto
O
OBRIGADO SSR25XV
É uma economia de espaço,
Tipo curto
Bloco de guia linear radial da série SSR, compartilhando a mesma geometria de seção transversal do modelo XW padrão, mas com um comprimento total reduzido. Possui um
Pista em arco gótico de 4 carreiras
Com um ângulo de contato de 90, otimizado para
Capacidade de carga radial
. Equipado com o sistema de retenção de bola (gaiola) da THK, ele elimina o atrito bola a bola, garantindo baixo ruído, operação em alta velocidade e desempenho livre de manutenção a longo prazo. O design da pista autoalinhável DF (Direct Face) absorve efetivamente os erros da superfície de montagem, mantendo alta precisão e rigidez.
2. EspecificaĂ § Ăľes principais
Classificações de Carga Básica
Dimensões do bloco (mm)
Especificações do trilho (mm)
3. Principais recursos
4. Variantes padrão
5. AplicaĂ § Ăľes TĂ picas
OBRIGADO SSR25XV
É uma economia de espaço,
Tipo curto
Bloco de guia linear radial da série SSR, compartilhando a mesma geometria de seção transversal do modelo XW padrão, mas com um comprimento total reduzido. Possui um
Pista em arco gótico de 4 carreiras
Com um ângulo de contato de 90, otimizado para
Capacidade de carga radial
. Equipado com o sistema de retenção de bola (gaiola) da THK, ele elimina o atrito bola a bola, garantindo baixo ruído, operação em alta velocidade e desempenho livre de manutenção a longo prazo. O design da pista autoalinhável DF (Direct Face) absorve efetivamente os erros da superfície de montagem, mantendo alta precisão e rigidez.
2. EspecificaĂ § Ăľes principais
Classificações de Carga Básica
| Parâmetro | Valor |
|---|---|
| Classificação de Carga Dinâmica (C, Radial) | 21,7 kN |
| Classificação de Carga Estática (C, Radial) | 22,5 kN |
| Cargas de momento permitidas (bloco único) | Mx (Roll): 138 N · m, My (Pitch): 126 N · m, Mz (Yaw): 126 N · m |
| Comprimento máximo do trilho | 3000 mm |
| Comprimentos de trilho padrão | 73 centímetros 3000 mm (incrementos de 50 mm) |
Dimensões do bloco (mm)
| Parâmetro | Valor |
|---|---|
| Altura do bloco (M) | 33 |
| Largura do bloco (W) | 48 |
| Comprimento do bloco (L) | 60 |
| Rosca de furo de montagem (S x l) | M6 x 9 |
| Passo de Montagem (F) | 40 |
| Número de furos de montagem | 2 (Montagem superior) |
| Ajuste de lubrificação | B-M6F (M6) |
| Peso (Bloco) | 0,620Kg |
Especificações do trilho (mm)
| Parâmetro | Valor |
|---|---|
| Altura do trilho (H) | 26 |
| Largura do trilho (W1) | 48 |
| Passo do furo de montagem de trilho | 60 mm (M6 tocou) |
| Peso do trilho | 4,60 kg / m |
| Número de pistas | 4 linhas |
| Ângulo de contato | 90 (Radial) |
| Pré-carga Padrão | C0 (folga), C1 (leve), C2 (médio) |
| Temperatura de operação | -10C a 80C |
| Lubrificante padrão | Graxa THK AFG |
| Material | Aço rolamento de cromo de alto carbono (SUJ2) |
| Classes de Precisão | Normal (padrão), H (Alto), P (Precisão) |
3. Principais recursos
- Bloco curto que economiza espaço
: Comprimento mais curto de 60 mm vs. modelo XW padrão, ideal para designs compactos e sensíveis ao peso. - Alto desempenho de carga radial
: Estrutura de contato de 90 carreiras projetada para cargas radiais pesadas em aplicações horizontais. - Tecnologia de bolas enjauladas
: Evita a colisão da bola de aço, reduz o ruído e o calor, melhora a retenção de graxa, permitindo altas velocidades e longa vida útil. - Auto-alinhamento (DF Design)
: Ranhuras de arco circular exclusivas compensam erros de instalação, garantindo um movimento suave e preciso
OBRIGADO
. - Alta rigidez e precisão
: Deflexão minimizada sob carga para um movimento linear estável e ultra-preciso. - Livre de manutenção
: Construção vedada com lubrificação de longa duração para intervalos de manutenção estendidos. - Projeto de montagem superior
: Fácil instalação de cima com 2 parafusos de montagem para integração versátil da máquina.
4. Variantes padrão
- SSR25XV
: Bloco curto padrão, montagem superior, aço carbono. - SSR25XVM
: Com vedações laterais (UU) para maior proteção contra poeira / água. - SSR25XV-SS
: Variante de aço inoxidável para ambientes de alta corrosão. - SSR25XV-GK
: Equipado com lubrificante sólido (Germânio) para aplicações de sala limpa / baixa poeira.
5. AplicaĂ § Ăľes TĂ picas
- Fabricação de semicondutores
: Ligantes de matriz, ligantes de arame, estágios de inspeção. - Automação e Robótica
: Unidades de escolha e colocação, atuadores de alta velocidade, linhas de montagem. - Máquinas de precisão
: Instrumentos de medição, conjunto de componentes eletrônicos. - Equipamento Médico
: Robôs cirúrgicos de pequena escala, dispositivos de diagnóstico. - Impressão e Embalagem
: Impressoras de alta velocidade, máquinas de etiquetagem.
