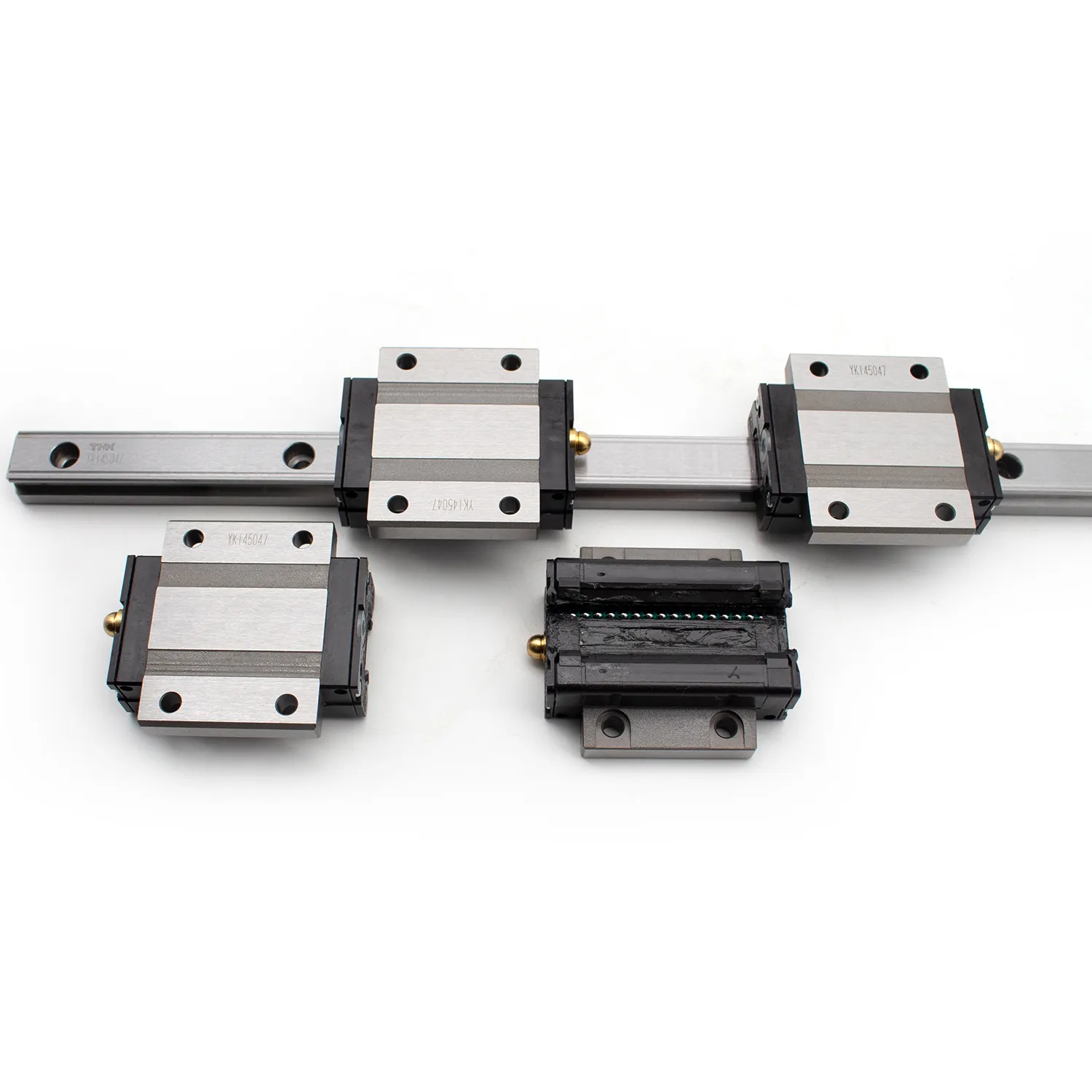

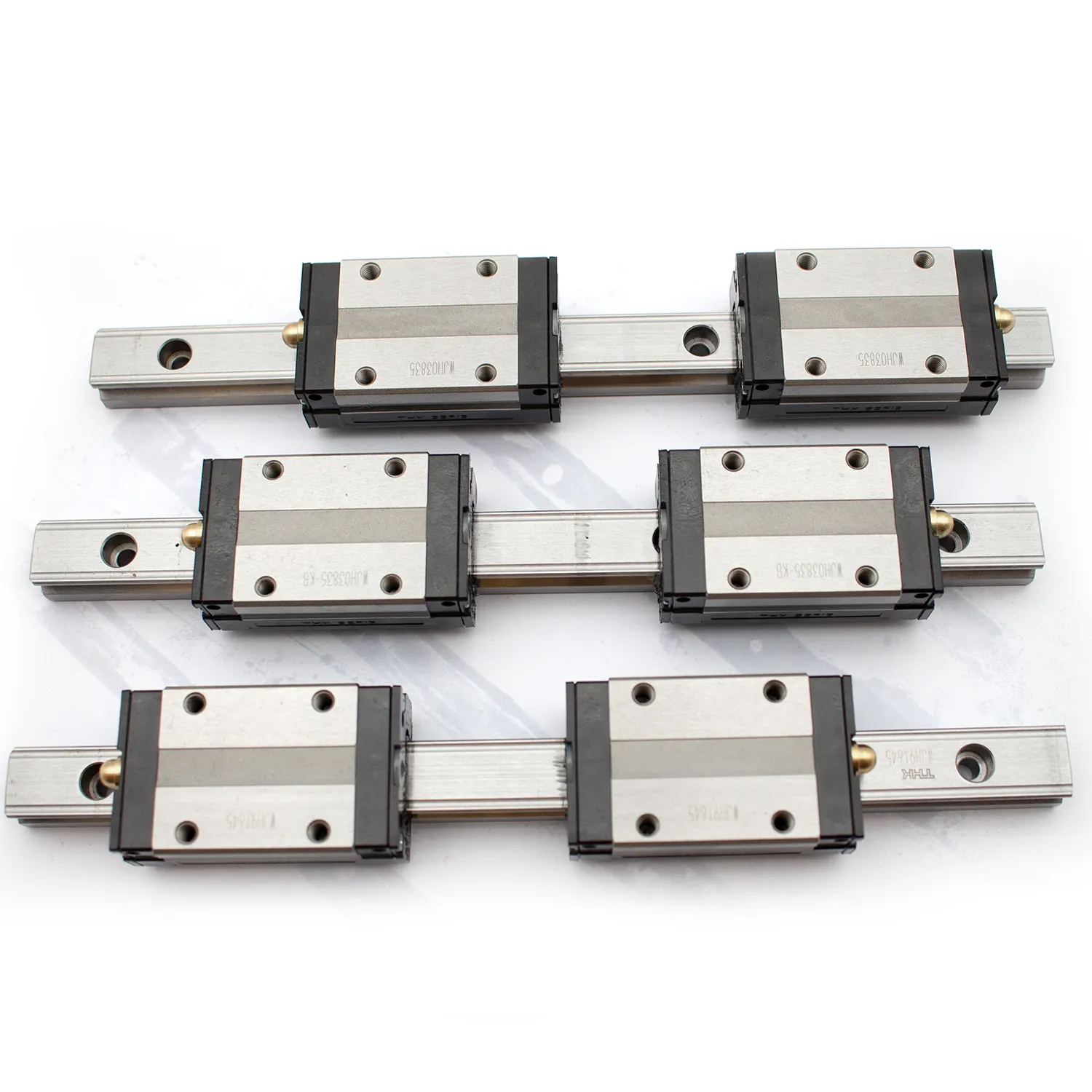

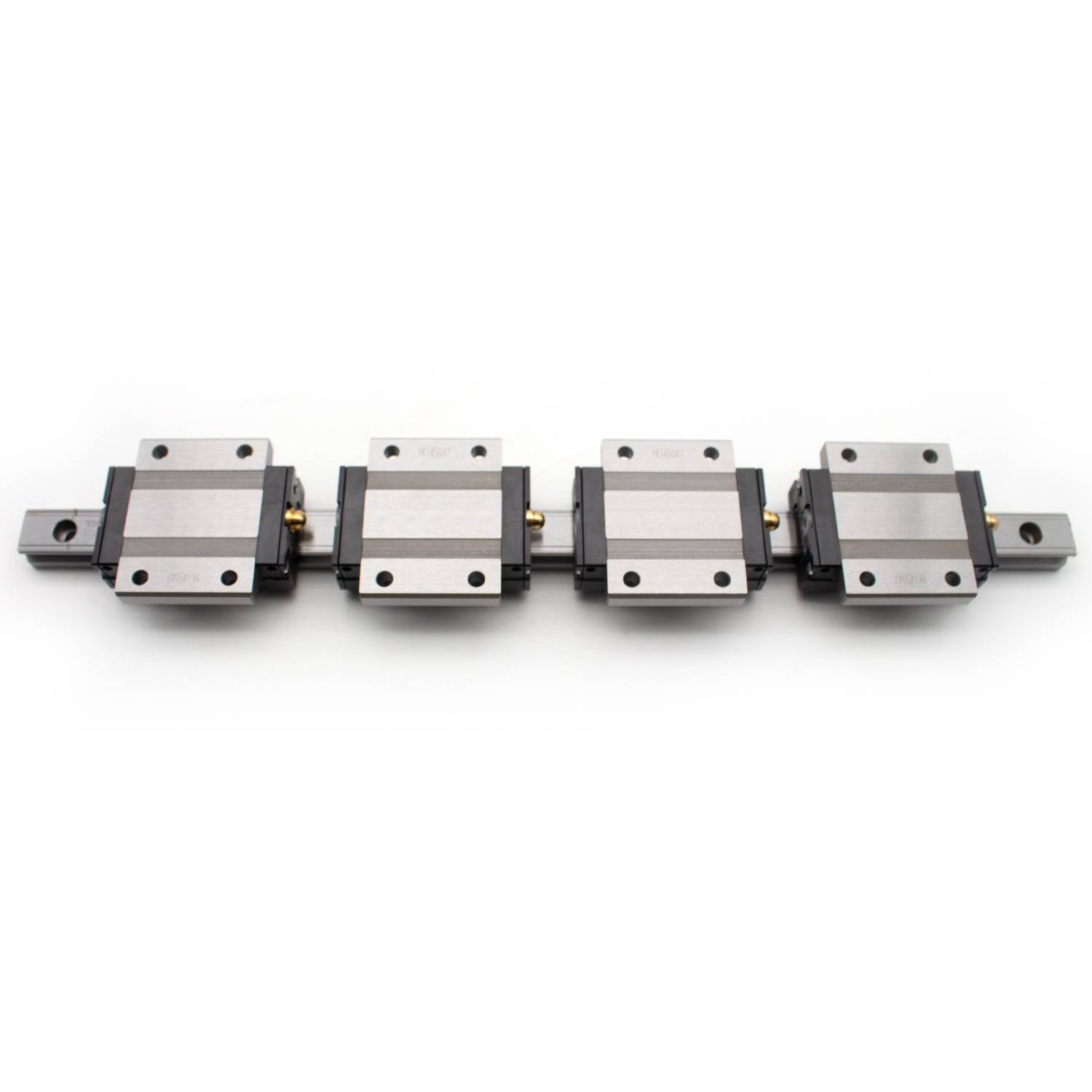

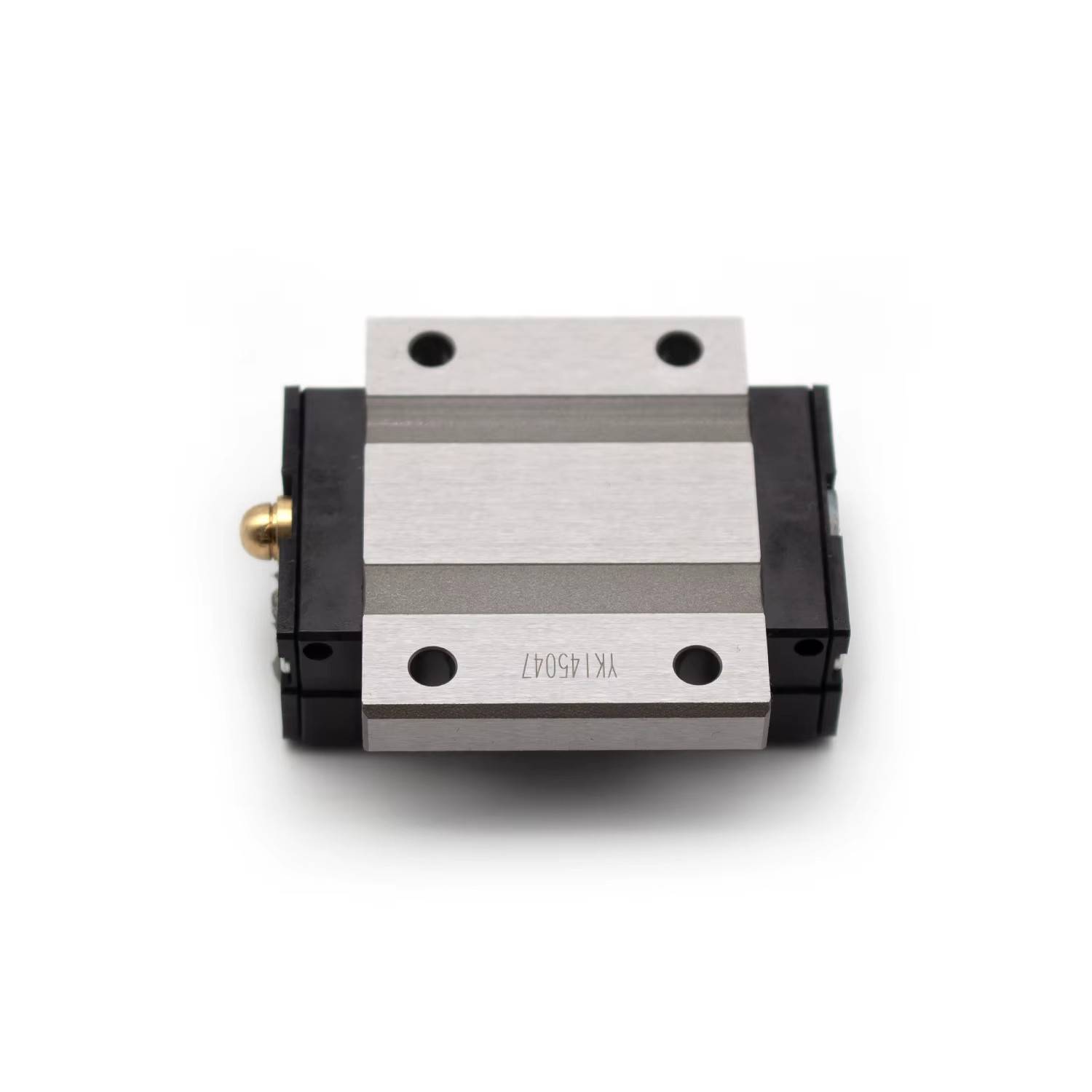

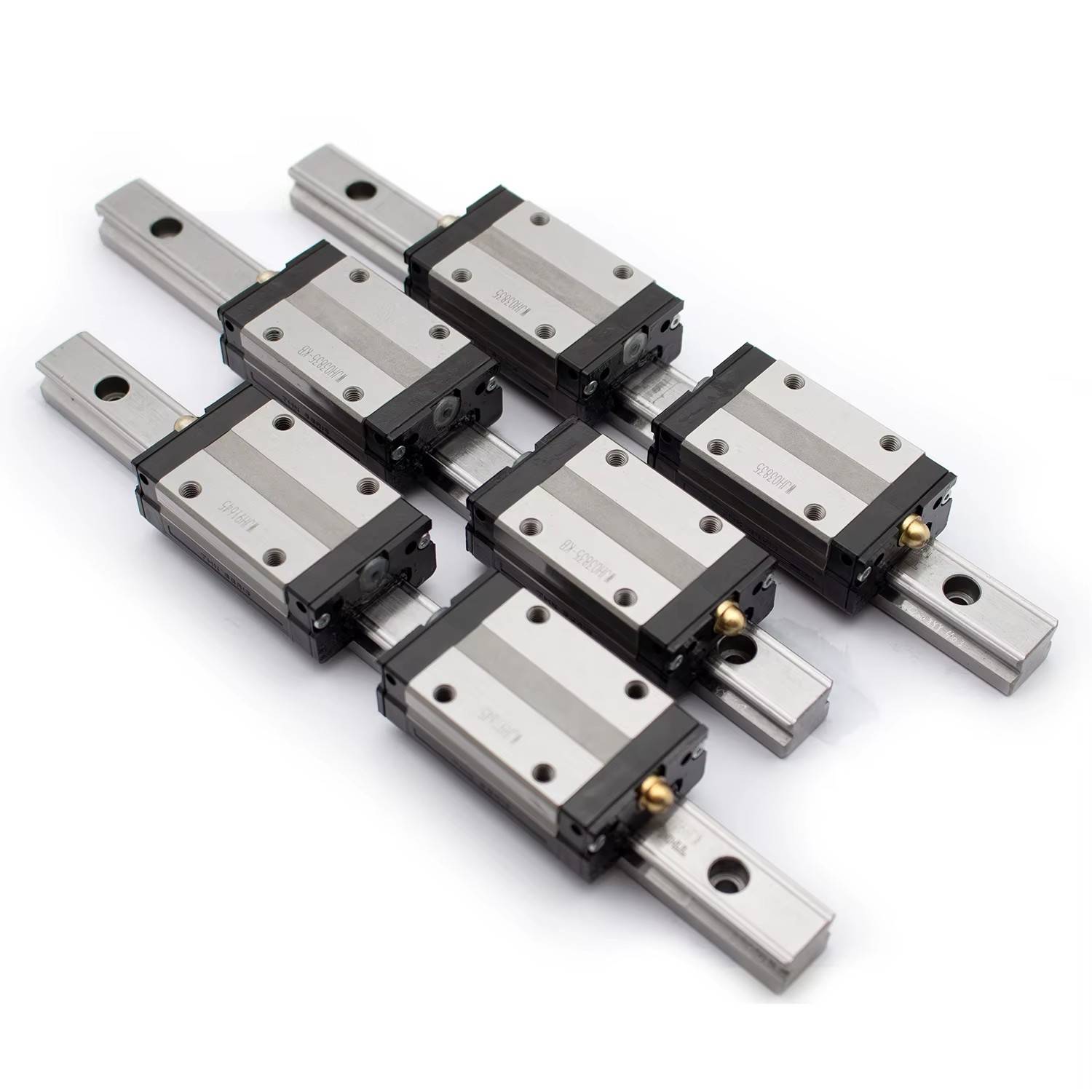

THK SSR25XSB Guia Linear Bloco
O THK SSR25XSB é um guia de movimento linear do tipo radial de bloco curto compacto com uma estrutura de pista de arco gótico de 4 carreiras com um retentor de esferas integrado THK. Ele compartilha as dimensões da seção transversal idênticas ao bloco SSR25XTB padrão, mas é projetado com um comprimento total mais curto para instalações que economizam espaço THK. Otimizado para alta capacidade de carga radial, oferece rigidez, precisão e movimento suave excepcionais.
Série: SSR (tipo radial, guia de bola enjaulada LM) Modelo: SSR25XSB (bloco curto, tipo de flange, montagem inferior) 1. Visão geral do produto
O THK SSR25XSB é um guia de movimento linear do tipo radial de bloco curto compacto com uma estrutura de pista de arco gótico de 4 carreiras com um retentor de esferas integrado. Ele compartilha as dimensões da seção transversal idênticas com o bloco SSR25XTB padrão, mas é projetado com um comprimento total mais curto para instalações que economizam espaço. Otimizado para alta capacidade de carga radial, oferece rigidez, precisão e movimento suave excepcionais. A gaiola esférica elimina o atrito bola a bola, permitindo baixo ruído, operação de alta velocidade e desempenho livre de manutenção a longo prazo. Seu design de pista de alinhamento automático DF (Face Direta) absorve erros de montagem, mantendo alta precisão.
2. EspecificaĂ § Ăľes principais
Classificações de Carga Básica
| Parâmetro | Valor |
|---|---|
| Classificação de Carga Dinâmica (C, Radial) | 19,6 kN |
| Classificação de Carga Estática (C, Radial) | 26,3 kN |
| Cargas de momento permitidas (bloco único) | Mx (Roll): 138 N · m, My (Pitch): 126 N · m, Mz (Yaw): 126 N · m |
| Comprimento máximo do trilho | 3000 mm |
| Comprimentos de trilho padrão | 55 centímetros 3000 mm (incrementos de 50 mm) |
Dimensões do bloco (mm)
| Parâmetro | Valor |
|---|---|
| Altura do bloco (M) | 33 |
| Largura do bloco (W) | 73 |
| Comprimento do bloco (L) | 60 |
| Rosca de Buraco de Montagem (d) | M6 x 6,8 |
| Passo de Montagem (F) | 40 |
| Número de furos de montagem | 4 (Montagem inferior) |
| Ajuste de lubrificação | M6 (padrão) |
| Peso (Bloco) | 0,830Kg |
Especificações do trilho (mm)
| Parâmetro | Valor |
|---|---|
| Altura do trilho (H) | 26 |
| Largura do trilho (W1) | 48 |
| Passo do furo de montagem de trilho | 60 mm (M6 roscado) |
| Peso do trilho | 4,60 kg / m |
| Número de pistas | 4 linhas |
| Ângulo de contato | 90 (Radial) |
| Pré-carga Padrão | C0 (folga), C1 (leve), C2 (médio) |
| Temperatura de operação | -10C a 80C |
| Lubrificante padrão | Graxa THK AFG |
| Material | Aço rolamento de cromo de alto carbono (SUJ2) |
| Classes de Precisão | Normal (padrão), H (Alto), P (Precisão) |
3. Principais recursos (oficial THK)
- Design compacto de bloco curto: Comprimento mais curto (60 mm) do que o modelo XTB padrão, ideal para mecanismos com espaço limitado.
- Capacidade de carga radial superior: estrutura de contato de 90 linhas otimizada para cargas radiais pesadas em aplicações horizontais.
- Sistema de retenção de esferas: evita a colisão de esferas de aço, reduz o ruído, aumenta a retenção de graxa e permite movimento de alta velocidade e baixa poeira.
- Capacidade de autoajuste: O design da ranhura de arco circular DF (face direta) compensa automaticamente os erros de instalação.
- Alta precisão e rigidez: deflexão minimizada sob carga; garante movimento linear estável e ultra-suave.
- Sem manutenção de longo prazo: Estrutura vedada com lubrificação de longa duração para intervalos de serviço estendidos.
- Montagem versátil: Tipo flange com parafusos montados na parte inferior para instalação estável e rígida.
4. Variantes padrão
- SSR25XSB: Bloco curto padrão, montagem inferior, aço carbono.
- SSR25XSB-GK: Com Germanium-containing lubrificante sólido (para baixa emissão de poeira / baixa emissão de gases).
- SSR25XSB-SS: Variante de aço inoxidável para ambientes resistentes à corrosão.
- SSR25XTB: Contrapeso de bloco de comprimento padrão (mais longo, maior rigidez).
5. AplicaĂ § Ăľes TĂ picas
- Máquinas-ferramentas: fresadoras CNC, centros de usinagem verticais, retificadoras.
- Robôs Industriais: Braços multi-eixos, linhas de transferência, unidades pick-and-place.
- Equipamento semicondutor: ligantes de matriz, ligantes de arame, etapas de inspeção.
- Máquinas de precisão: Instrumentos de medição, prensas de impressão, máquinas para trabalhar madeira.
- Equipamento de Automação: Atuadores de alta velocidade, linhas de montagem, sistemas de transporte.
