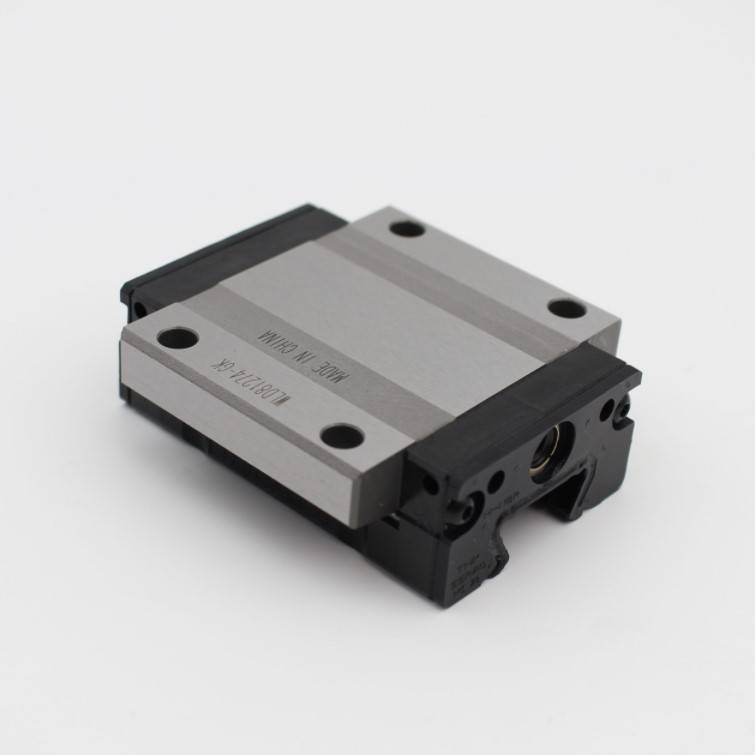

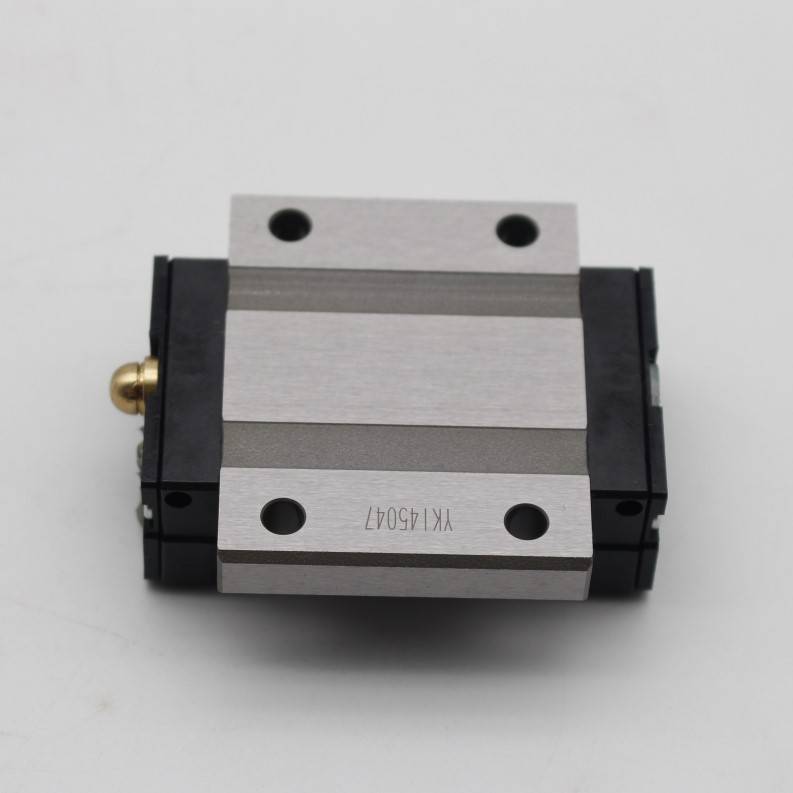

Bloco de guia linear THK SSR20XTB
O THK SSR20XTB é um bloco de guia linear robusto do tipo flange da série radial SSR, projetado para instalação montada na parte inferior. Possui uma pista de arco gótico de 4 carreiras com ângulo de contato de 90 °, otimizada para excepcional capacidade de carga radial e rigidez. Equipado com o sistema patenteado de retenção de esferas (gaiola) da THK, elimina o atrito bola a bola, garantindo baixo ruído, operação de alta velocidade e desempenho livre de manutenção a longo prazo.
Série: SSR (tipo radial, guia de bola em gaiola LM) Modelo: SSR20XTB (bloco padrão, tipo de flange, montagem inferior)
1. VisĂŁo geral do produto
O THK SSR20XTB é um bloco de guia linear robusto do tipo flange da série radial SSR, projetado para instalação montada na parte inferior. Possui uma pista de arco gótico de 4 carreiras com ângulo de contato de 90, otimizada para excepcional capacidade de carga radial e rigidez. Equipado com o sistema patenteado de retenção de esferas (gaiola) da THK, ele elimina o atrito bola a bola, garantindo baixo ruído, operação de alta velocidade e desempenho livre de manutenção a longo prazo. Seu design de pista com autoalinhamento DF (Face Direta) absorve efetivamente os erros da superfície de montagem, mantendo precisão e estabilidade superiores.
2. EspecificaĂ § Ăľes principais
Classificações de Carga Básica
| Parâmetro | Valor |
|---|---|
| Classificação de Carga Dinâmica (C, Radial) | 19,6 kN |
| Classificação de Carga Estática (C, Radial) | 23,4 kN |
| Cargas de momento permitidas (bloco único) | Mx (Roll): 82 N · m, My (Pitch): 75 N · m, Mz (Yaw): 75 N · m |

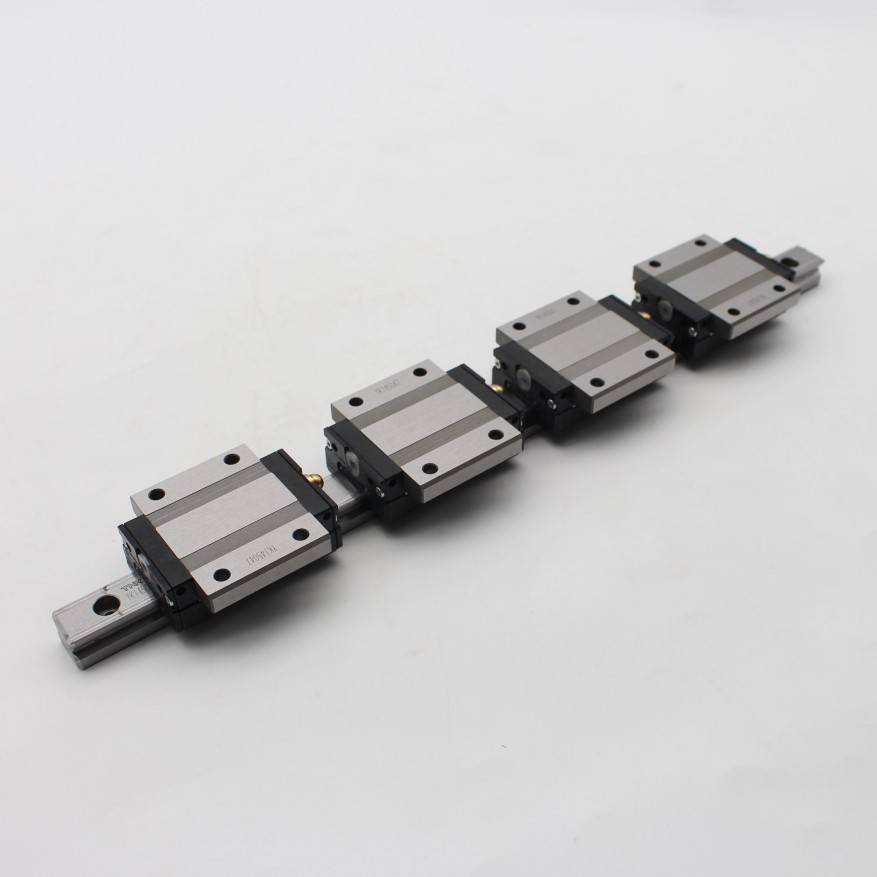

| Comprimento máximo do trilho | 3000 mm |
| Comprimentos de trilho padrão | 73 centímetros 3000 mm (incrementos de 50 mm) |
Dimensões do bloco (mm)
Forma
| Parâmetro | Valor |
|---|---|
| Altura do bloco (M) | 28 |
| Largura do bloco (W) | 59 |
| Comprimento do bloco (L) | 66.5 |
| Rosca de Buraco de Montagem (d) | M6 x 9 |
| Passo de Montagem (F) | 46.6 |
| Número de furos de montagem | 4 (Montagem inferior) |
| Ajuste de lubrificação | B-M6F (M6) |
| Peso (Bloco) | 0,720Kg |
Especificações do trilho (mm)
| Parâmetro | Valor |
|---|---|
| Altura do trilho (H) | 24 |
| Largura do trilho (W1) | 42 |
| Passo do furo de montagem de trilho | 60 mm (M6 roscado) |
| Peso do trilho | 3,30 kg / m |
| Número de pistas | 4 linhas |
| Ângulo de contato | 90 (Radial) |
| Pré-carga Padrão | C0 (folga), C1 (leve), C2 (médio) |
| Temperatura de operação | -10C a 80C |
| Lubrificante padrão | Graxa THK AFG |
| Material | Aço rolamento de cromo de alto carbono (SUJ2) |
| Classes de Precisão | Normal (padrão), H (Alto), P (Precisão) |
3. Principais recursos
- Tipo de flange, design de montagem inferior: Ideal para mesas onde os furos montados na parte superior não podem ser perfurados, fornecendo fixação rígida e segura.
- Desempenho de carga radial superior: estrutura de contato de 90 e 4 carreiras projetada para cargas radiais pesadas em aplicações horizontais.
- Tecnologia de bolas enjauladas: evita a colisão de bolas de aço, reduz o ruído e o calor, melhora a retenção de graxa, permitindo altas velocidades e vida útil prolongada.
- Auto-alinhamento (DF Design): ranhuras de arco circular exclusivas compensam os erros de instalação, garantindo um movimento suave e preciso.
- Alta rigidez e precisão: deflexão minimizada sob carga para um movimento linear estável e ultra-preciso.
- Livre de manutenção: Construção vedada com lubrificação de longa duração para intervalos de manutenção estendidos.
- Compacto e versátil: seção transversal otimizada para projetos com economia de espaço em várias máquinas automatizadas.
4. Variantes padrão
- SSR20XTB: bloco de flange padrão, montagem inferior, aço carbono.
- SSR20XTBM: Com vedações laterais (UU) para maior proteção contra poeira / água.
- SSR20XTB-SS: Variante de aço inoxidável para ambientes resistentes à corrosão.
- SSR20XTB-GK: Equipado com lubrificante sólido (germânio) para aplicações de sala limpa / baixa poeira.
5. AplicaĂ § Ăľes TĂ picas
- Automação Industrial: Linhas de montagem, máquinas pick-and-place, sistemas de transporte.
- Máquinas-ferramentas: roteadores CNC, pequenas fresadoras, retificadoras.
- Equipamento semicondutor: Fases de inspeção de precisão, ligantes de matriz.
- Instrumentos de medição: Testadores de alta precisão, dispositivos de alinhamento óptico.
- Robótica: Robôs cartesianos, mecanismos de transferência.
