THK SRS5 Guia Linear
O THK SRS5 é o guia linear de bola em gaiola ultra-miniatura da linha SRS da THK, apresentando uma estrutura de pista em arco gótico de 2 carreiras projetada para restrições extremas de espaço. Ele fornece capacidade de carga igual em 4 vias (radial, radial reversa e lateral) em um formato ultracompacto e leve. O retentor de bola integrado elimina o atrito bola a bola, garantindo uma operação suave, com baixo ruído e baixo teor de poeira com desempenho livre de manutenção a longo prazo.

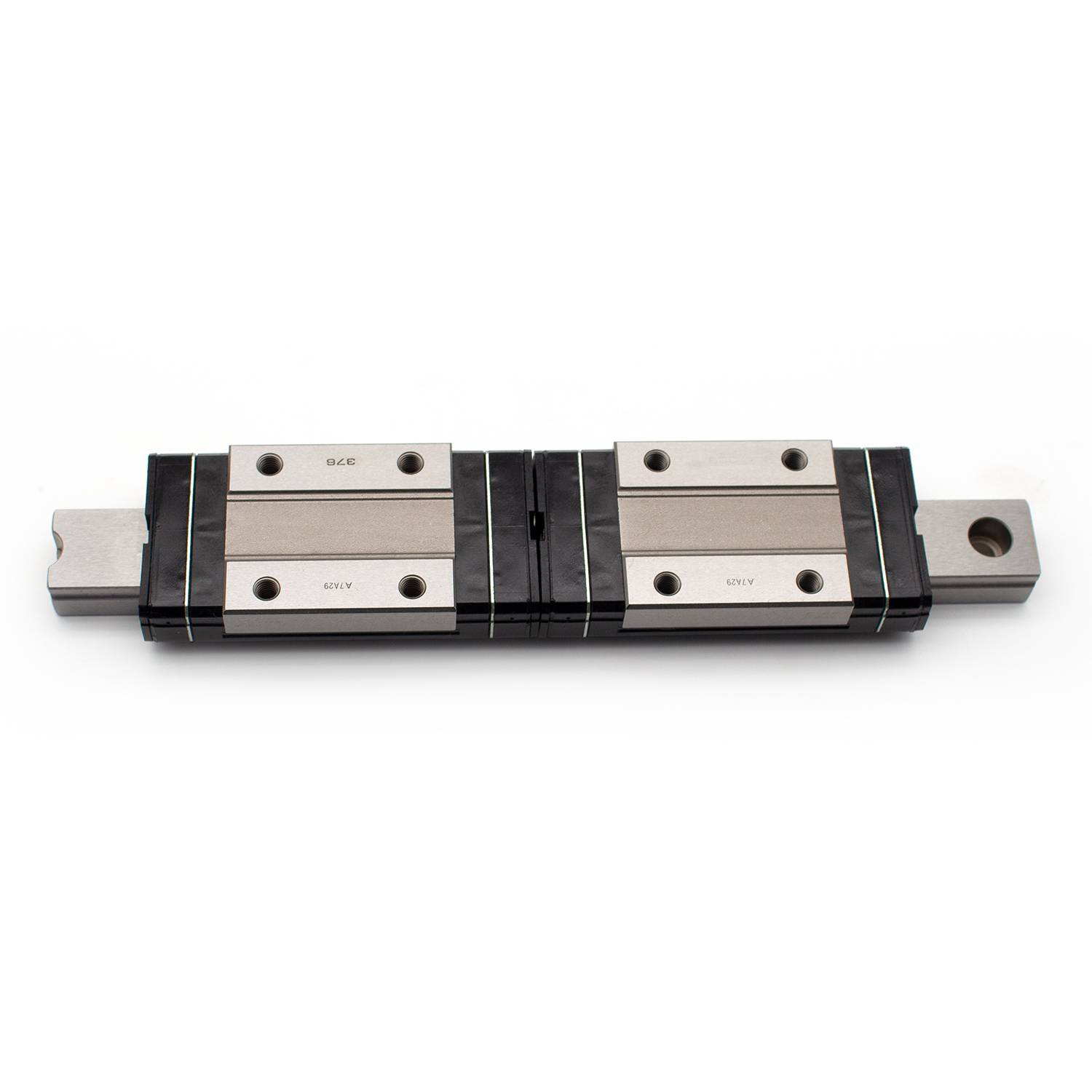

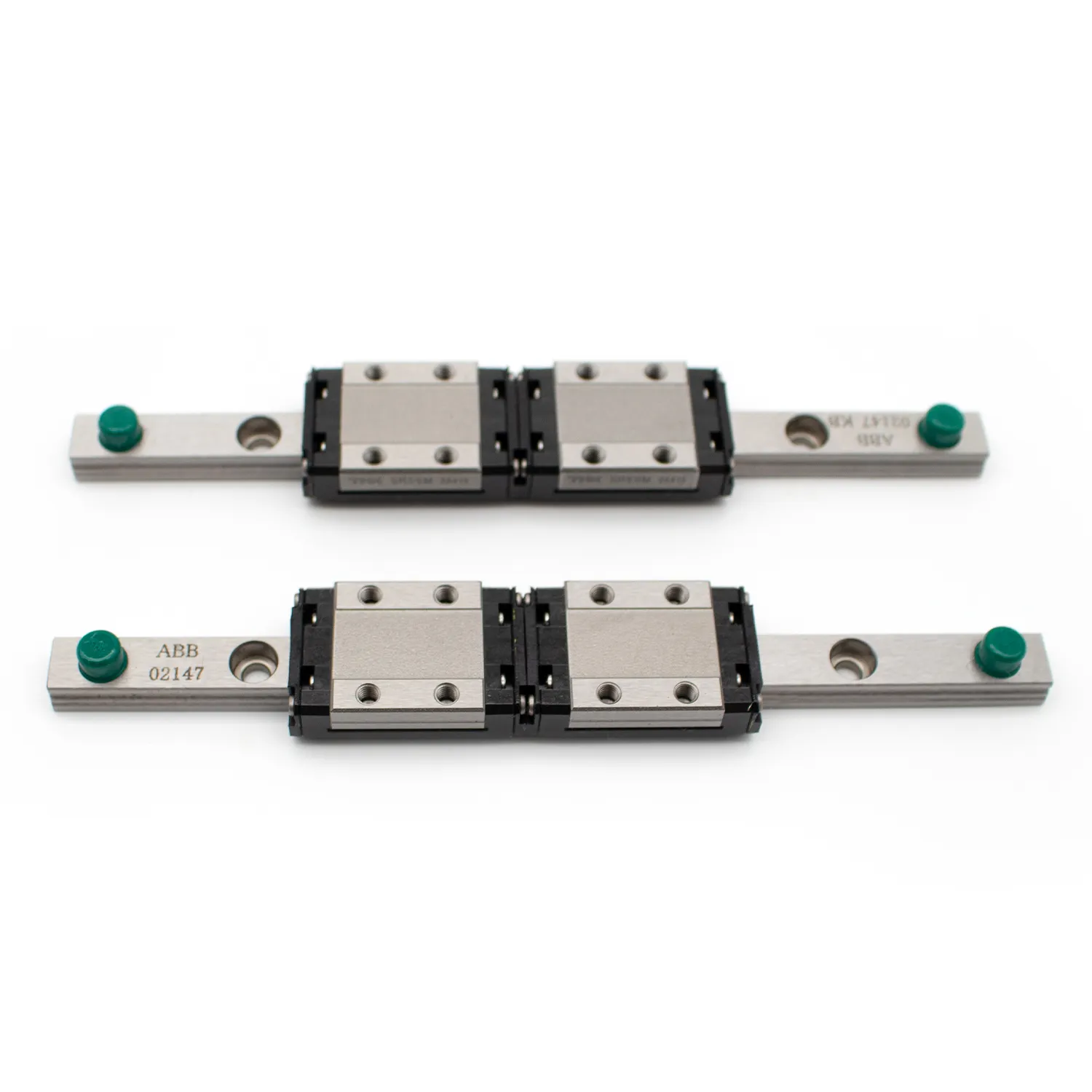

THK SRS5 Guia Linear
Série: SRS (Guia LM de bola em gaiola em miniatura) Modelos padrão: SRS5S (curto), SRS5M (padrão), SRS5N (longo), SRS5WM (padrão amplo) Todas as especificações são estritamente obtidas da documentação técnica oficial da THK (EN-A01-154, SRS Series)
1. VisĂŁo geral do produto
O THK SRS5 é o guia linear de bola em gaiola ultra-miniatura da linha SRS da THK, apresentando uma estrutura de pista em arco gótico de 2 linhas projetada para restrições extremas de espaço. Ele fornece capacidade de carga igual em 4 vias (radial, radial reversa e lateral) em um formato ultracompacto e leve. O retentor de bola integrado elimina o atrito bola a bola, garantindo uma operação suave, com baixo ruído e baixo teor de poeira com desempenho livre de manutenção a longo prazo. Construído principalmente em aço inoxidável, oferece excelente resistência à corrosão. Suas dimensões de montagem são intercambiáveis com a série RSR5 legada.
2. EspecificaĂ § Ăľes principais
Classificações básicas de carga (bloco padrão SRS5M)
| Parâmetro | Valor |
|---|---|
| Classificação de Carga Dinâmica (C) | 0,439 kN |
| Classificação de Carga Estática (C) | 0,468 kN |
| Cargas de momento permitidas (bloco único) | Mx = 0.54 N · m, My = 0.49 N · m, Mz = 1.07 N · m |
| Comprimento máximo do trilho | 1000 mm |
| Comprimentos de trilho padrão | 18 1000 mm (incrementos de 5 mm) |
Dimensões do bloco (mm)
| Parâmetro | SRS5S (Curto) | SRS5M (Padrão) | SRS5N (Longo) |
|---|---|---|---|
| Altura (M) | 6 | 6 | 6 |
| Largura (W) | 12 | 12 | 12 |
| Comprimento (L) | 14.2 | 19.4 | 24.6 |
| Buraco De Montagem | M2 x 2,5 | M2 x 2,5 | M2 x 2,5 |
| Passo de Montagem (F) | 10 | 15 | 20 |
| Peso | 0,012Kg | 0,016Kg | 0,020Kg |
Especificações do trilho (mm)
| Parâmetro | Valor |
|---|---|
| Largura do trilho (W1) | 5 |
| Altura do trilho (H) | 3 |
| Passo do furo de montagem | 10 mm (M1.6 com rosca) |
| Peso | 0,14 kg / m |
| Número de corridas | 2 linhas |
| Estrutura de Contato | Arco gótico (carga igual de 4 vias) |
| Pré-carga Padrão | C0 (folga), C1 (leve) |
| Temperatura de operação | -20C a 80C |
| Lubrificação Padrão | Graxa AFF THK |
| Material | Aço Inoxidável (padrão) |
| Classes de Precisão | Normal (standard), P (Precisão) |
3. Principais recursos (oficial THK)
- Ultra-compacto e leve: O menor guia LM de bola enjaulada da THK, ideal para equipamentos de microprecisão.
- Carga igual de 4 vias: capacidade equilibrada em todas as direções para resistência versátil ao momento de trilho único.
- Retentor de esferas (gaiola): elimina a colisão de esferas, reduz o ruído e mantém a lubrificação para baixo teor de poeira.
- Livre de manutenção: Design selado com graxa de longa duração para intervalos de manutenção estendidos.
- Resistente à corrosão: Construção totalmente em aço inoxidável para ambientes agressivos ou de sala limpa.
- Alta precisão: as pistas de aterramento garantem uma precisão de posicionamento estável e de nível sub-mícron.
- Intercambiável: Substituição direta para a série THK RSR5.
4. Variantes padrão

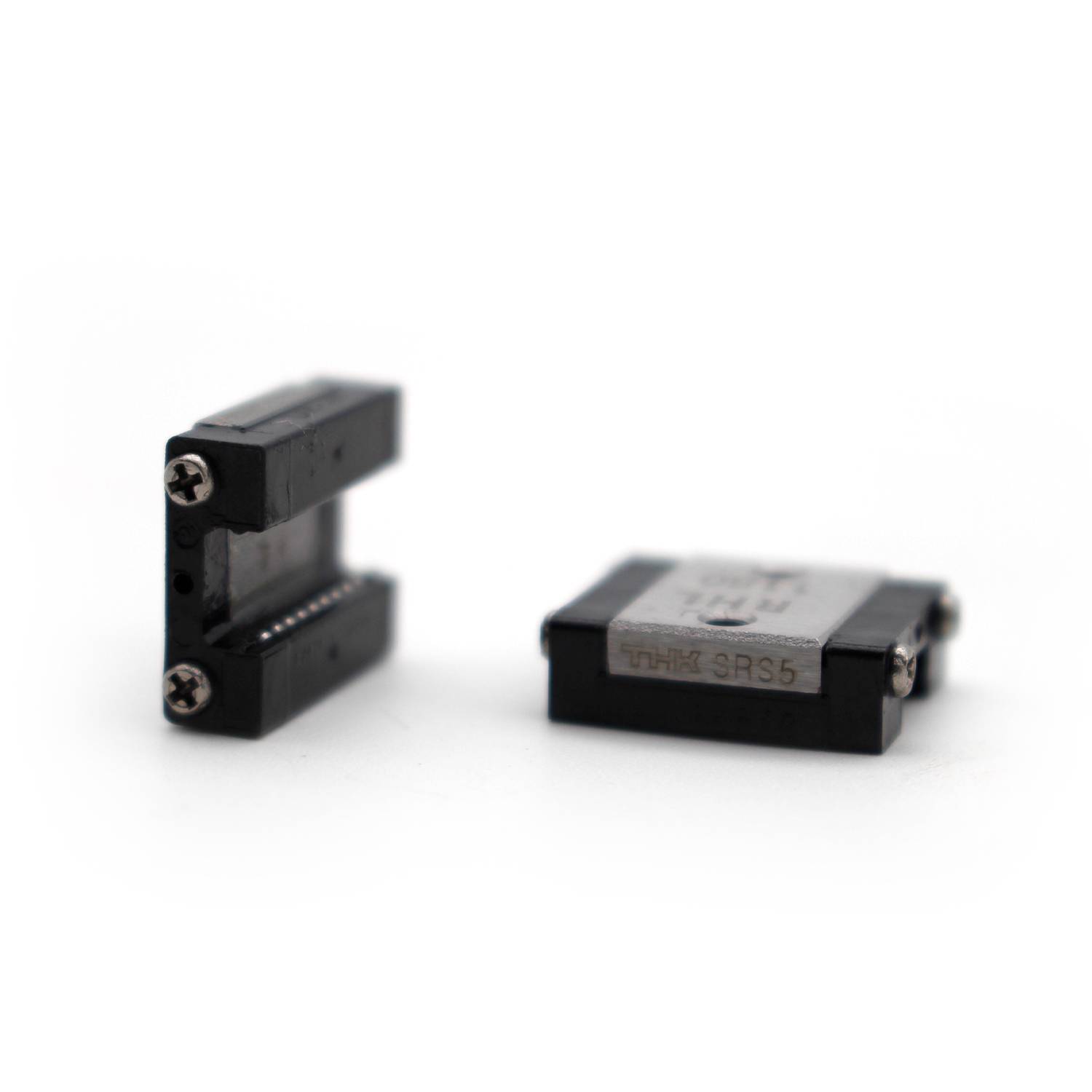

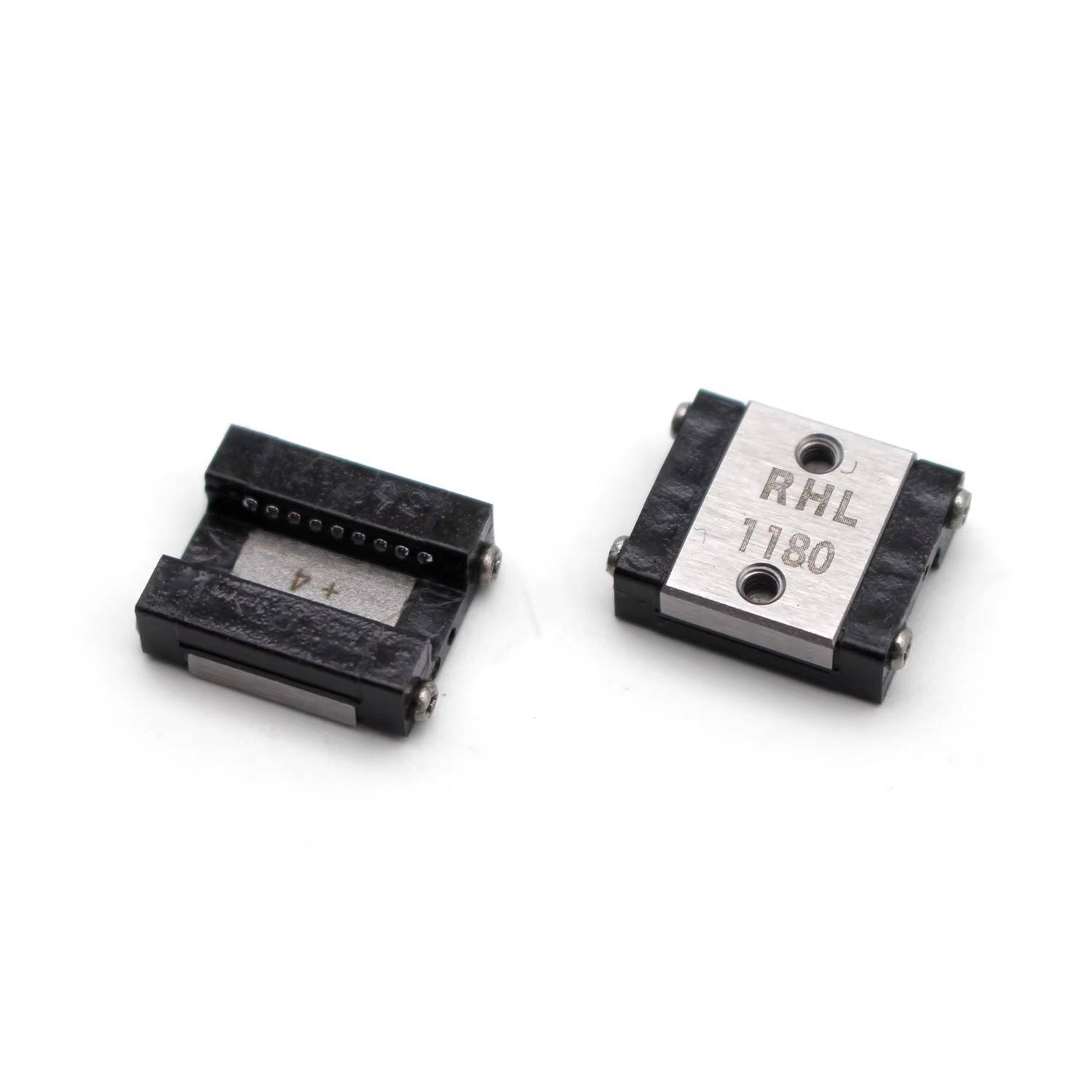

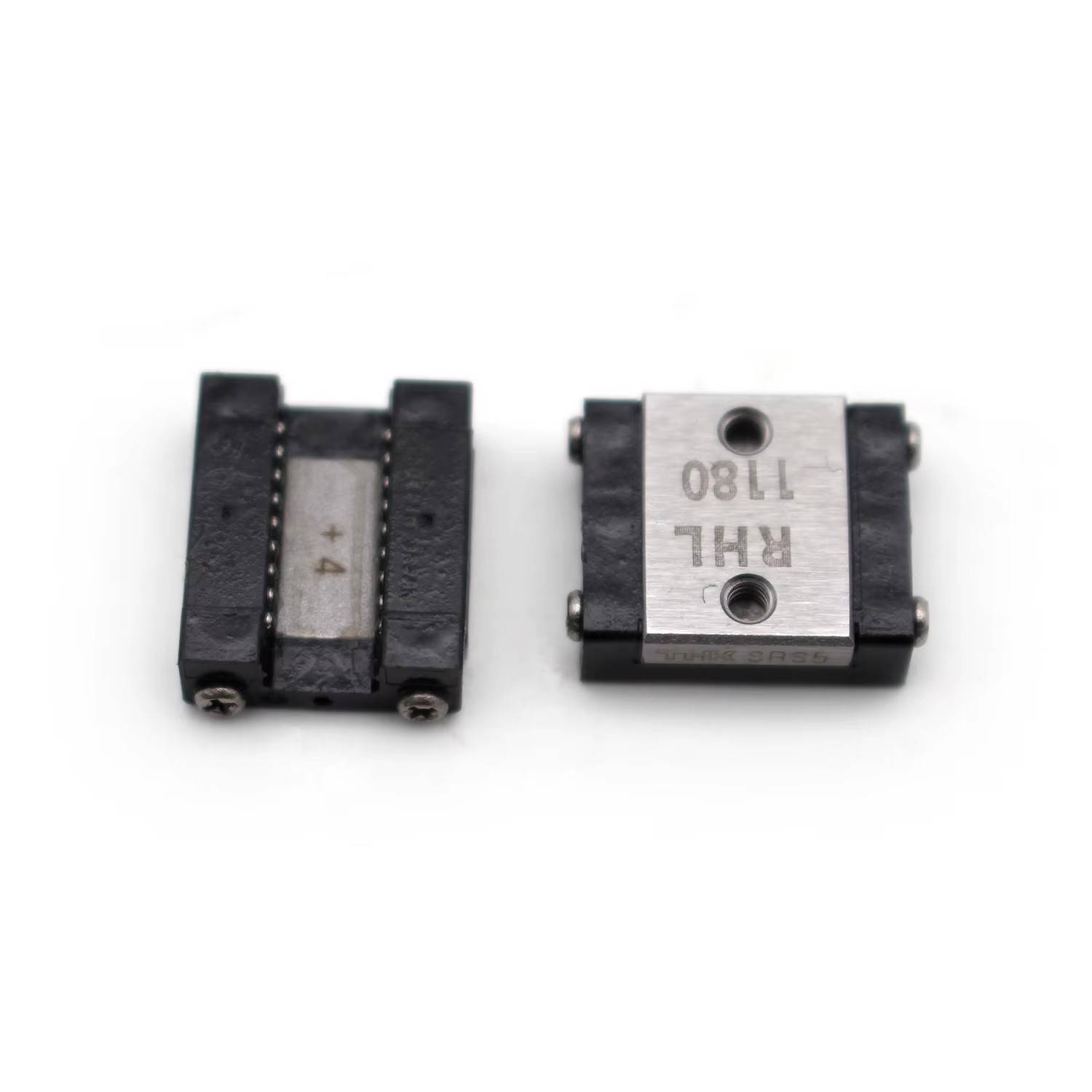

- SRS5S: Bloco curto (comprimento 14,2 mm), montagem superior, aço inoxidável.
- SRS5M: Bloco padrão (comprimento 19,4 mm), modelo mais comum.
- SRS5N: Bloco longo (comprimento 24,6 mm) para maior carga / rigidez.
- SRS5WM: Ampla variante de trilho (largura do trilho 8 mm) para maior rigidez de momento.
- SRS5GM: Com vedações laterais aprimoradas (UU / SS) para proteção superior contra poeira.
5. AplicaĂ § Ăľes TĂ picas
- Dispositivos médicos: ferramentas de diagnóstico portáteis, microbombas, equipamentos de endoscopia.
- Equipamento semicondutor: estações de sonda de wafer, micromanuseio, inspeção óptica.
- Instrumentos de precisão: Microscópios, estágios em miniatura, automação de laboratório.
- Eletrônicos de consumo: foco automático da câmera, mecanismos de smartphone, unidades ópticas.
- Robótica: braços micro-robóticos, dispositivos vestíveis, atuadores de precisão.
- Equipamento óptico: Posicionamento a laser, alinhamento de fibras, conjuntos de lentes.
